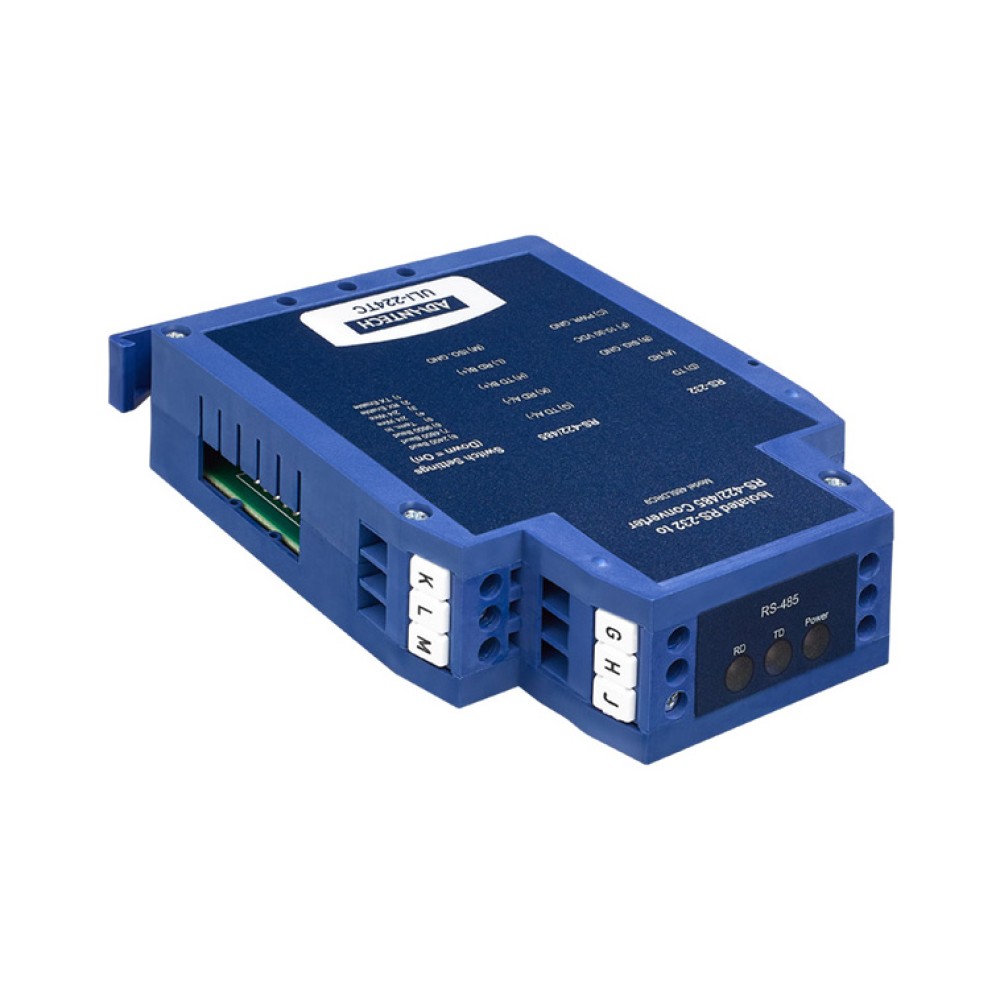

BB-485LDRC9
RS-232C⇒RS-422/485 コンバーター
×
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- ハイスピード通信サポート、最大115.2kbps
- 2000V2-wayオプティカルアイソレーション
- 500Wサージプロテクション
- DINレール
- ワイド動作温度 (-40～80℃)
- Modbus ASCII または RTUコンパチブル
- 自動Send Data Cont10-30VDCオペレーションrol
- 距離拡張最大1,200m
- アドレッシング最大32ノード
カテゴリー
シリーズ
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
RS-232C信号インターフェースは、ターミナルブロックまたはDB-9(M)コネクタから供給。
RS-422/485自動 Send Data Controlによりソフトウェア制御を必要とせずRS-422/485ハンドシェーク信号をコントロール。
10-30VDC電源必要
| 電源入力 | 10 ～ 30VDC |
|---|---|
| アイソレーション | 2000VACオプティカルアイソレーション (データ信号/グランド) |
| サージサプレッション | 7.5V双方向アバランチブレークダウンデバイス 500Vピークパワーディシペーション、クランピング < 1picosec |
| 信号接続 | ターミナルブロック：RS-232C/422/485 RS-232C：DB9(F) |
| データレート | 1200 ～ 115,200kbps (2400 ～ 19200 DIP SW切換) |
| 動作温度 | -40 ～ 80℃ |
| サイズ | 25 × 86 × 107mm |
| マウント | 35mm DIN |
| 認証 | CE、RoHS |

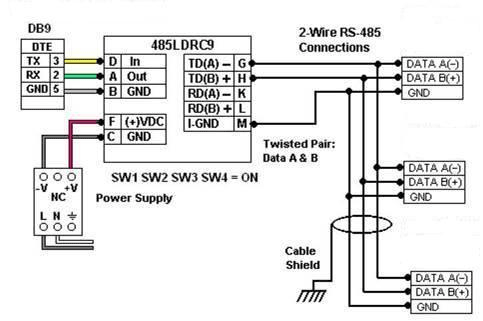

Figure 1-2 wire RS-485

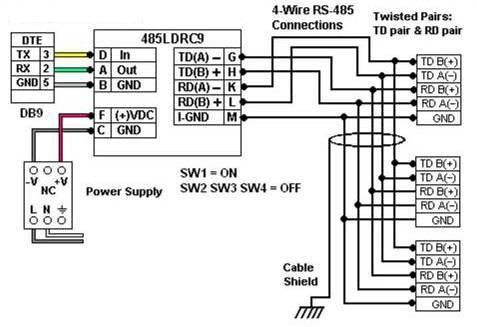

Figure 2-4 wire RS-485

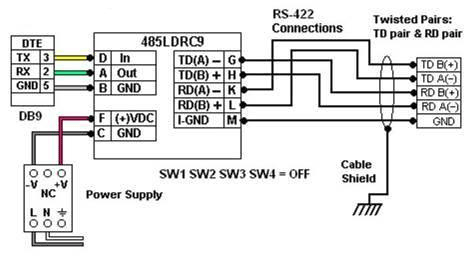

Figure 3 RS422

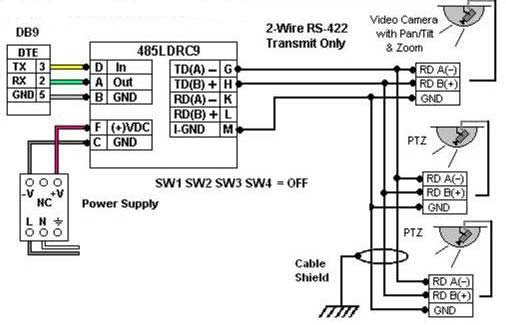

Figure 4-2 wire RS-422 (No RCV)

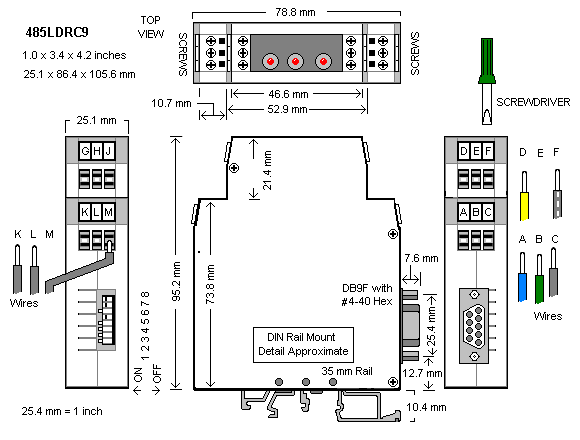

Figure 5

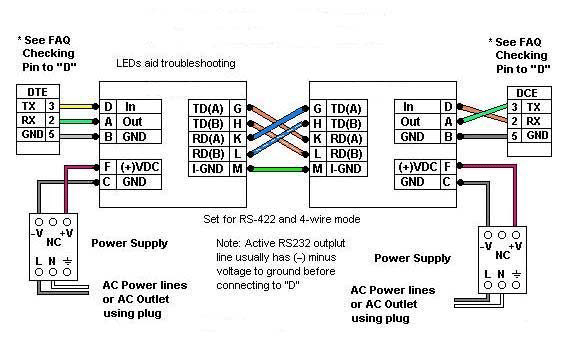

Figure 6
| BB-485LDRC9 | DINレールマウント RS-232C⇒RS-422/485コンバーター |
|---|---|
| PS5R-A12 | DINレールマウント電源 12VDC @ 7.5W |
| PS5R-A24 | DINレールマウント電源 24VDC @ 7.5W |
