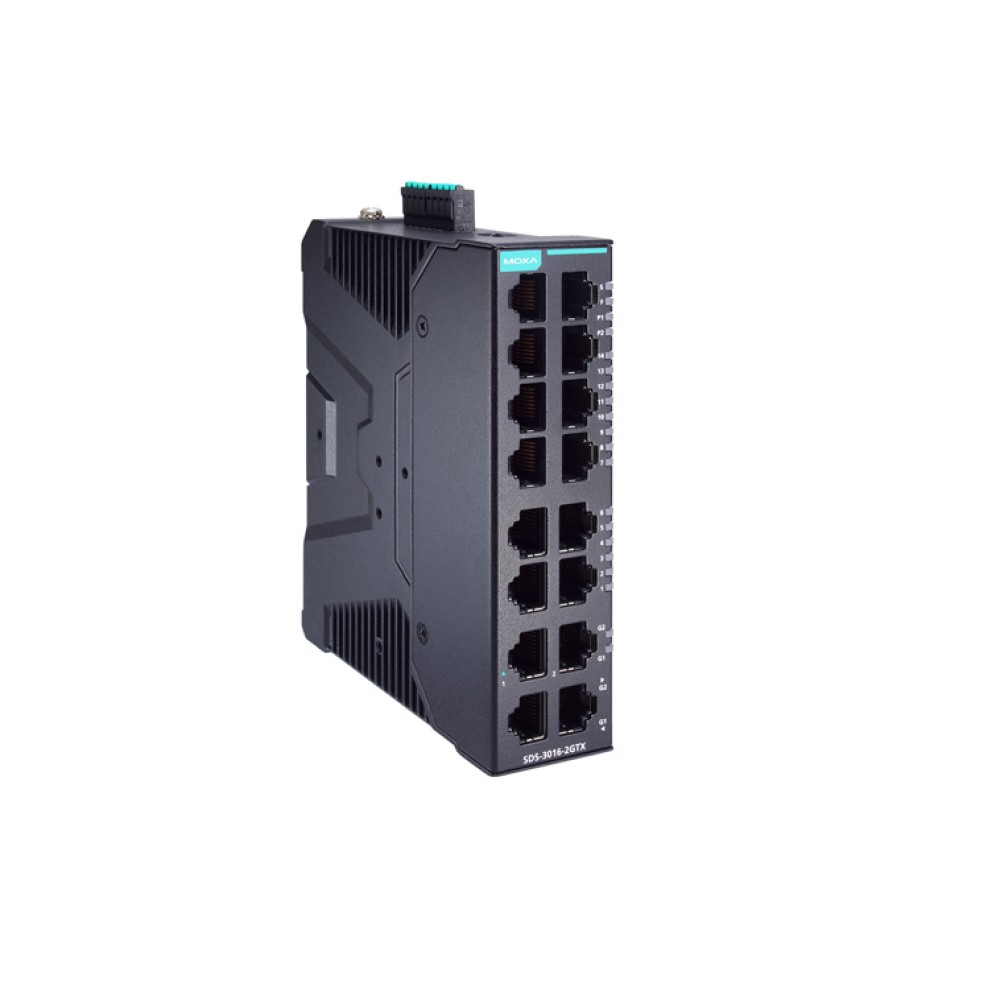

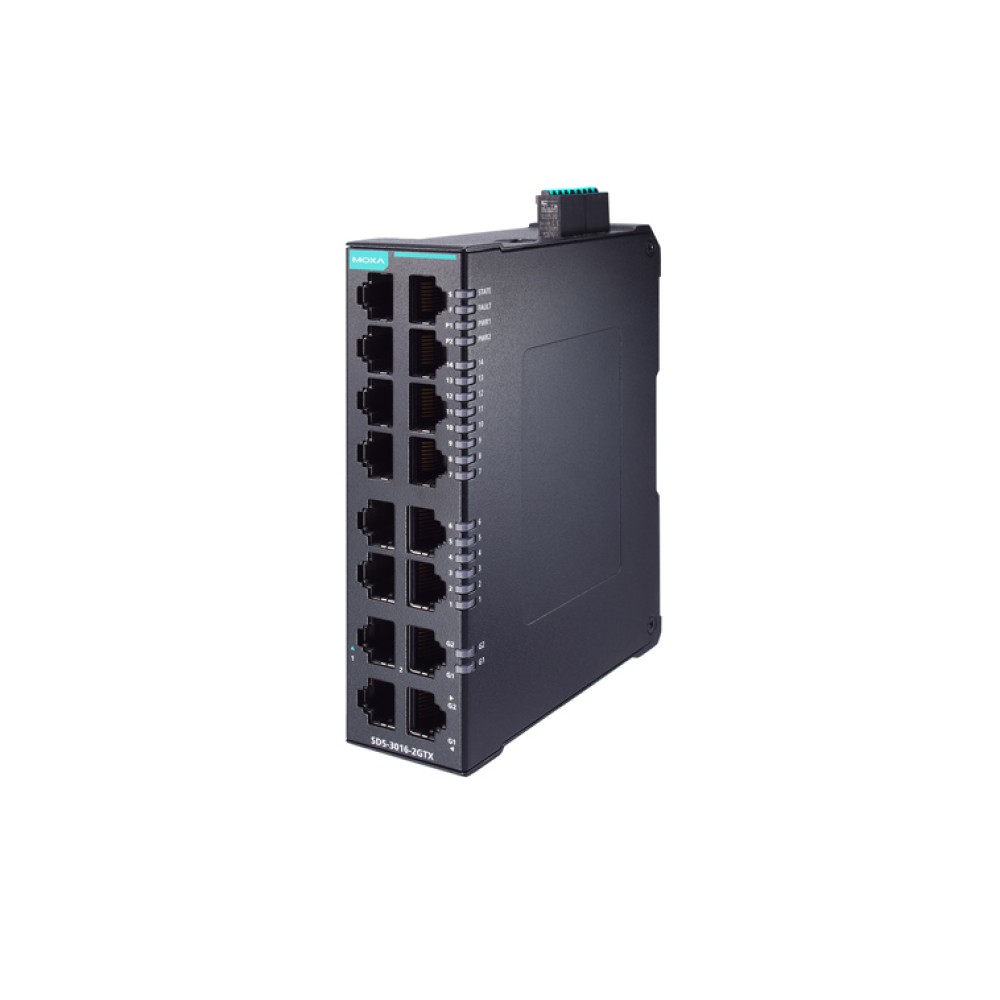

SDS-3016-2GTX-T
産業用14+2Gポートギガビットスマートイーサネットスイッチ
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 狭いスペースにも収まるコンパクトで柔軟な筐体設計
- 簡単にデバイス設定と管理ができる、WebベースGUI
- 統計情報を用いたポート診断による障害の検知と予防が可能なウェブベースのGUI
- 多言語Web GUI：英語、繁体字中国語、簡体字中国語、日本語、ドイツ語、フランス語
- ネットワーク冗長性を実現するRSTP/STPをサポート
- ネットワークの高可用性を確保するためIEC 62439-2に基づくMRPクライアントの冗長性をサポート
- EtherNet/IP、PROFINET、および Modbus/TCP産業プロトコルに対応し、オートメーションHMI/SCADAシステムへの統合や監視が容易
- IPアドレスを再度割り当てることなくクリティカルデバイスをすばやく置換できるようにするためのIPポートバインディング
- ロータリーDIPスイッチはウェブブラウザーを使用せずにプロファイルベースの設定を実行可能
- IEC 62443に基づくセキュリティ機能
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
SDS-3016スマートイーサネットスイッチは、IAエンジニアやオートメーションマシンのメーカーが、インダストリー4.0に対応したネットワークを構築するための理想的な製品です。 マシンや制御盤に命を吹き込み、スマートスイッチの簡単な設定と簡単な設置作業を行うことで日々の業務が簡略化されます。さらに、監視可能であり、製品のライフサイクル全体を通じて保守が容易です。
EtherNet/IP、PROFINET、およびModbus TCPを含む、最も頻繁に使用されるプロトコルをSDS-3016スイッチに組み込み、オートメーションHMIから制御と視認を可能にすることで、運用パフォーマンスと柔軟性の向上を実現しています。さらに、IEEE 802.1Q VLAN、ポートミラーリング、SNMP、アラームリレー、および多言語Web GUIなど、役に立つ管理機能を多数サポートしています。
その他の機能とメリット
- 迅速なネットワーク冗長性のためにIEEE 802.1D-2004およびIEEE 802.1w STP/RSTPをサポート
- ネットワーク設計を容易にするIEEE 802.1Q VLAN
- 迅速なイベントログと設定バックアップのためのABC-02-USB自動バックアップコンフィギュレータをサポート。迅速なデバイス交換やファームウェアアップグレードを実現
- リレー出力を通じた例外発生時の自動警告
- 未使用ポートのロック、SNMPv3、HTTPSによりネットワークセキュリティを強化
- 自己定義の管理者／ユーザーアカウントのロールベースのアカウント管理
- ローカルログとインベントリファイルのエクスポート機能により、インベントリ管理が簡素化
| 入力/出力インターフェース | |
| アラームコンタクトチャネル | 1、リレイ出力、電流容量1 A @ 24VDC |
|---|---|
| ボタン | リセットボタン |
| デジタル入力チャネル | 1 |
| デジタル入力 | +13 to +30 V for state 1 -30 to +3 V for state 0 最大入力電流：8 mA |
| イーサネットインターフェース | |
| 10/100BaseT(X)ポート (RJ45コネクタ) | 14 オートネゴシエーションの速度 全二重/半二重モード 自動MDI/MDI-X接続 |
| 10/100/1000BaseT(X)ポート (RJ45コネクタ) | 2 (SDS-3016-2GTXシリーズ) オートネゴシエーションの速度 全二重/半二重モード 自動MDI/MDI-X接続 |
| 100/1000BaseSFP ポート | 2 (SDS-3016-2GSFPシリーズ) |
| 規格 | IEEE 802.3 for 10BaseT IEEE 802.3u for 100BaseT(X) IEEE 802.3ab for 1000BaseT(X) IEEE 802.3z for 1000BaseX IEEE 802.3x for flow control IEEE 802.1D-2004 for Spanning Tree Protocol IEEE 802.1w for Rapid Spanning Tree Protocol IEEE 802.1Q for VLAN Tagging IEEE 802.1p for Class of Service |
| イーサネットソフトウェア機能 | |
| 産業用プロトコル | EtherNet/IP, Modbus TCP, PROFINET IO Device |
| マネージメント | Back Pressure Flow Control, DHCP Client, Flow control, IPv4/IPv6, LLDP, Port Mirror,SNMP Inform, SNMPv1/v2c/v3, Syslog |
| MIB | RFC1213, Ethernet-like MIB, IF MIB, LLDP MIB, Bridge MIB, Q-BRIDGE MIB |
| 冗長プロトコル | RSTP, STP, MRP (Client) |
| セキュリティ | Broadcast storm protection, HTTPS/SSL, SNMPv3, Port Lock |
| タイムマネージメント | NTP Server/Client, SNTP |
| フィルタ | 802.1Q VLAN |
| ロータリースイッチ構成 | |
| 産業プロファイル |  |
| ロータリスイッチ構成 | |
| MAC テーブルサイズ | 8K |
| 最大VLAN数 | 8 |
| VLAN ID範囲 | VID 1 ～ 4094 |
| パケットバッファサイズ | 3 Mbits |
| USBインターフェース | |
| ストレージポート | USB Type A |
| LEDインターフェース | |
| LEDインジケータ | PWR1, PWR2, STATE, FAULT, 10/100M, 1000M (TP Port) |
| 電源パラメータ | |
| 接続 | 2リムーバブル コンタクトターミナルブロック |
| 入力電圧 | 12/24/48/ ～ 48 VDC, 冗長デュアル入力 |
| 動作電圧 | 9.6 ～ 60 VDC |
| 入力電流 | SDS-3016-2GTXシリーズ：12 ～ 48 VDC, 0.858 A (最大) SDS-3016-2GSFPシリーズ：12 ～ 48 VDC, 0.99 A (最大) |
| 過電流保護 | サポート |
| 逆極性保護 | サポート |
| メカニカル | |
| 筐体 | メタル |
| IP保護等級 | IP40 |
| サイズ | 36 × 135 × 111 mm |
| 重量 | 590 g |
| 設置 | DINレールマウンティング |
| 環境 | |
| 動作温度 | 標準モデル：-10～60℃ ワイド温度モデル：-40～75℃ |
| 保管温度 | -40～85℃ |
| 周囲相対湿度 | 5～95% (結露なきこと) |
| 規格 および 認証 | |
| EMC | EN 55032/35, EN 61000-6-2/-6-4 |
| EMI | CISPR 32, FCC Part 15B Class A |
| EMS | IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m IEC 61000-4-4 EFT: Power: 1 kV; Signal: 1 kV IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 PFMF: 30 A/m |
| 安全 | EN 62368-1, UL 61010-2-201 |
| 衝撃 | IEC 60068-2-27 |
| 落下 | IEC 60068-2-32 |
| 振動 | IEC 60068-2-6 |
| MTBF | |
| 時間 | 1,109,179 時間 |
| 規格 | Telcordia (Bellcore), GB |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |
サイズ (単位=mm)
| SDS-3016-2GTX-T | レイヤ：2 トータルポート数：16 10/100BaseT(X)ポート (RJ45コネクタ)：14 10/100/1000BaseT(X)ポート (RJ45コネクタ)：2 100/1000BaseSFPポート：- 動作温度範囲：-40～75°C |
|---|
オプショナルアクセサリ (別売り)
| SFPモジュール | |
| SFP-1FEMLC-T | SFPモジュール 1 100Base マルチモード/LC コネクタ 4km 伝送 動作温度：-40～85℃ |
|---|---|
| SFP-1FELLC-T | SFPモジュール 1 100Base シングルモード/LC コネクタ 80km 伝送 動作温度：-40～85℃ |
| SFP-1FESLC-T | SFPモジュール 1 100Base シングルモード/LC コネクタ 40km 伝送 動作温度：-40～85℃ |
| SFP-1G10ALC | WDM-type(BiDi) SFPモジュール 1 1000BaseSFP ポート/LC コネクタ 10km 伝送 TX 1310nm RX 1550nm 動作温度：0～60℃ |
| SFP-1G10ALC-T | WDM-type (BiDi) SFPモジュール 1 1000BaseSFP ポート/LC コネクタ 10km 伝送 TX 1310nm RX 1550nm 動作温度：-40～85℃ |
| SFP-1G10BLC | WDM-type (BiDi) SFPモジュール 1 1000BaseSFP ポート/LC コネクタ 10km 伝送 TX 1550nm RX 1310nm 動作温度：0～60℃ |
| SFP-1G10BLC-T | WDM-type (BiDi) SFPモジュール 1 1000BaseSFP ポート/LC コネク 10km 伝送 TX 1550nm RX 1310nm 動作温度：-40～85℃ |
| SFP-1G20ALC | WDM-type (BiDi) SFPモジュール 1 1000BaseSFP ポート/LC コネクタ 20km 伝送 TX 1310nm RX 1550nm 動作温度：0～60℃ |
| SFP-1G20ALC-T | WDM-type (BiDi) SFPモジュール1 1000BaseSFP ポート/LC コネクタ 20km 伝送 TX 1310nm RX 1550nm 動作温度：-40～85℃ |
| SFP-1G20BLC | WDM-type (BiDi) SFPモジュール 1 1000BaseSFP ポート/LC コネクタ 20km 伝送 TX 1550nm RX 1310nm 動作温度：0～60℃ |
| SFP-1G20BLC-T | WDM-type (BiDi) SFPモジュール 1 1000BaseSFP ポート/LC コネク 20km 伝送 TX 1550nm RX 1310nm 動作温度：-40～85℃ |
| SFP-1G40ALC | WDM-type (BiDi) SFPモジュール 1 1000BaseSFP ポート/LC コネクタ 40km 伝送 TX 1310nm RX 1550nm 動作温度：0～60℃ |
| SFP-1G40ALC-T | WDM-type (BiDi) SFPモジュール 1 1000BaseSFP ポート/LC コネクタ 40km 伝送 TX 1310nm RX 1550nm 動作温度：-40～85℃ |
| SFP-1G40BLC | WDM-type (BiDi) SFPモジュール 1 1000BaseSFP ポート/LC コネクタ 40km 伝送 TX 1550nm RX 1310nm 動作温度：0～60℃ |
| SFP-1G40BLC-T | WDM-type (BiDi) SFPモジュール 1 1000BaseSFP ポート/LC コネクタ 40km 伝送 TX 1550nm RX 1310nm 動作温度：-40～85℃ |
| SFP-1GEZXLC | SFPモジュール1 1000BaseEZX ポート/LC コネクタ 110km 伝送 動作温度：0～60℃ |
| SFP-1GEZXLC-120 | SFPモジュール 1 1000BaseEZX ポート/LC コネクタ 120km 伝送 動作温度：0～60℃ |
| SFP-1GLHLC | SFPモジュール 1 1000BaseLH ポート/LC コネクタ 30km 伝送 動作温度：0～60℃ |
| SFP-1GLHLC-T | SFPモジュール 1 1000BaseLH ポート/LC コネクタ 30km 伝送 動作温度：-40～85℃ |
| SFP-1GLHXLC | SFPモジュール 1 1000BaseLHX ポート/LC コネクタ 40km 伝送 動作温度：0～60℃ |
| SFP-1GLHXLC-T | SFPモジュール 1 1000BaseLHX ポート/LC コネクタ 40km 伝送 動作温度：-40～85℃ |
| SFP-1GLSXLC | SFPモジュール 1 1000BaseLSX ポート/LC コネクタ 300m/550m 伝送 動作温度：-40～85℃ |
| SFP-1GLSXLC-T | SFPモジュール 1 1000BaseLSX ポート/LC コネクタ 300m/550m 伝送 動作温度：-40～85℃ |
| SFP-1GLXLC | SFPモジュール 1 1000BaseLX ポート/LC コネクタ 10km 伝送 動作温度：0～60℃ |
| SFP-1GLXLC-T | SFPモジュール 1 1000BaseLX ポート/LC コネクタ 10km 伝送 動作温度：-40～85℃ |
| SFP-1GSXLC | SFPモジュール 1 1000BaseSX ポート/LC コネクタ 300m/550m 伝送 動作温度：0～60℃ |
| SFP-1GSXLC-T | SFPモジュール 1 1000BaseSX ポート/LC コネクタ 300m/550m 伝送 動作温度：-40～85℃ |
| SFP-1GZXLC | SFPモジュール 1 1000BaseZX ポート/LC コネクタ 80km 伝送 動作温度：0～60℃ |
| SFP-1GZXLC-T | SFPモジュール 1 1000BaseZX ポート/LC コネクタ 80km 伝送 動作温度：-40～85℃ |
| SFP-1GTXRJ45-T | SFPモジュール1 1000BaseT ポート/LC コネクタ 100 m 伝送 動作温度：-40～75℃ |
| 自動バックアップコンフィギュレータ | |
| ABC-02-USB | USBベース自動バックアップコンフィギュレータ コネクタ：USB 2.0 Type A ストレージ：128 MB 動作温度：0～60℃ |
| ABC-02-USB-T | USBベース自動バックアップコンフィギュレータ コネクタ：USB 2.0 Type A ストレージ：128 MB 動作温度：-40～75℃ |
| DINレール電源 | |
| DR-120-24 | 120W/5A DINレール24 VDC電源 ユニバーサル 88～132 VAC または 176～264 VAC 入力スイッチ切換 または 248-370 VDC 動作温度範囲：-10～60℃ |
| DR-4524 | 45W/2A DINレール24 VDC電源 ユニバーサル 85～264 VAC または 120-370 VDC入力 動作温度範囲：-10～50℃ |
| MDR-40-24 | 40W/1.7A DINレール24 VDC電源 ユニバーサル 85～264 VAC または 120-370 VDC入力 動作温度範囲：-20～70℃ |
| DR-75-24 | 75W/3.2A DINレール24 VDC電源 ユニバーサル 85～264 VAC または 120-370 VDC入力 動作温度範囲：-10～60℃ |
| MDR-60-24 | 60W/2.5A DINレール24 VDC電源 ユニバーサル 85～264 VAC または 120-370 VDC入力 動作温度範囲：-20～70℃ |
| ラックマウントキット | |
| RK-4U | 19インチラックマウントキット |

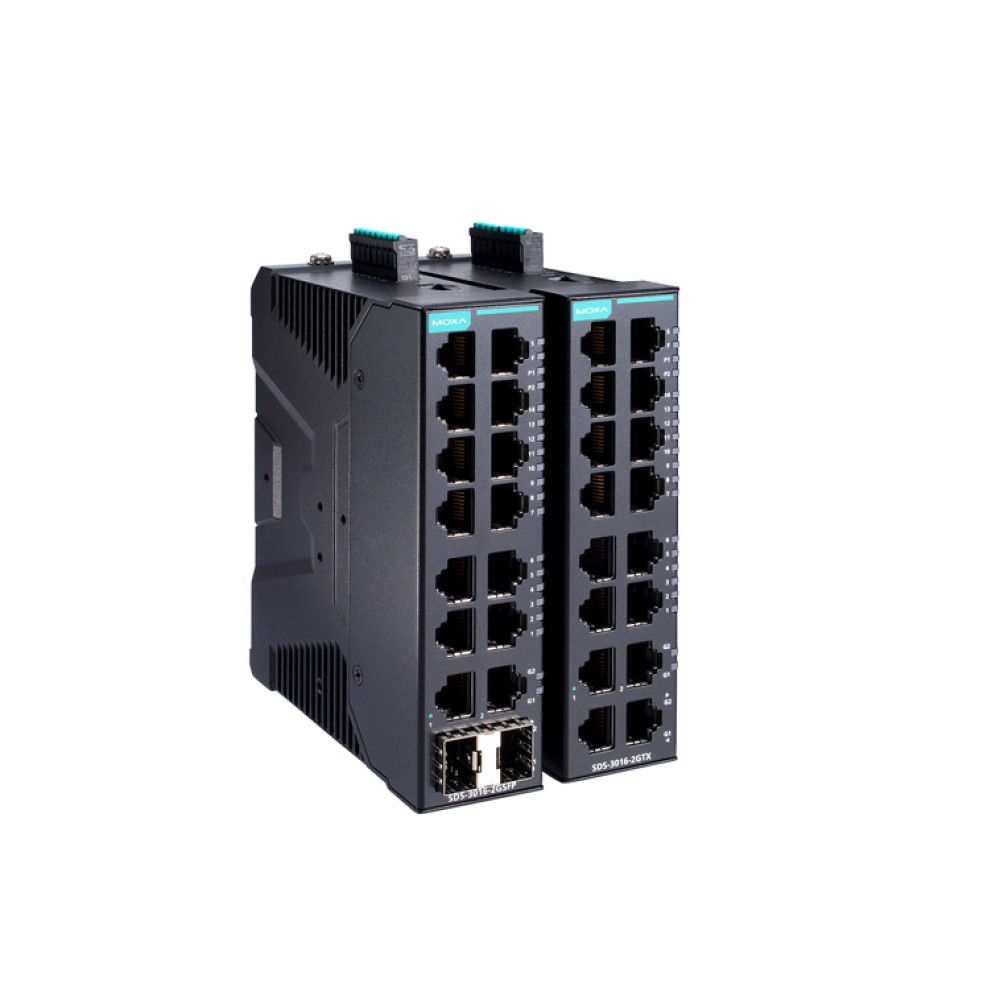

SDS-3016シリーズ 製品一覧
| SDS-3016-2GSFP | 産業用14+2Gポートギガビットスマートイーサネットスイッチ |
| SDS-3016-2GSFP-T | 産業用14+2Gポートギガビットスマートイーサネットスイッチ |
| SDS-3016-2GTX | 産業用14+2Gポートギガビットスマートイーサネットスイッチ |
| SDS-3016-2GTX-T | 産業用14+2Gポートギガビットスマートイーサネットスイッチ |
