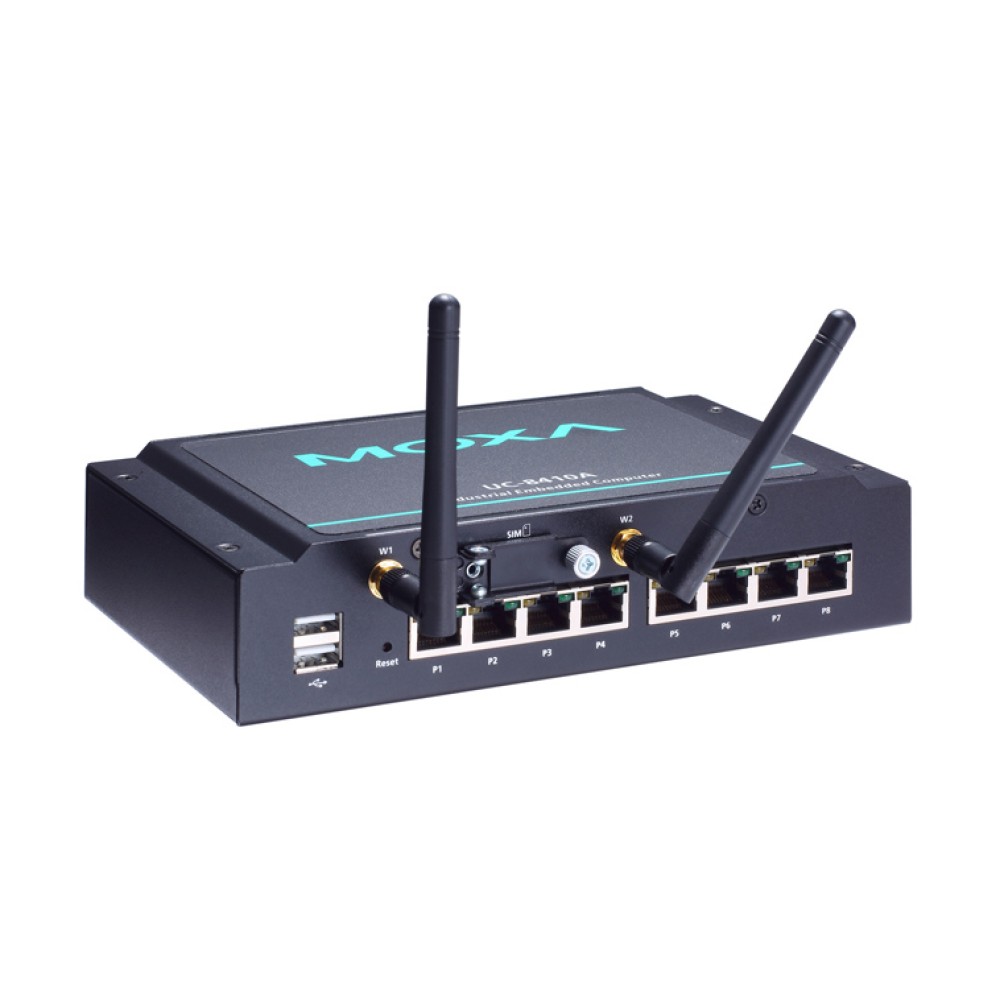

UC-8410A-NW-LX
豊富なインターフェースサポート,高効率,高セキュリティ対応,ワイヤレスコンピュータープラットフォーム
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- Freescale LS1021A Coretex-A7 1 GHz Dual-Coreプロセッサ
- 512 MB DDR3 SDRAM
- 8 RS-232C/422/485 シリアルポート
- 3 10/100/1000 Mbpsイーサネットポート
- ワイヤレス対応PCIe miniスロット
- 2 USB 2.0ホスト（マスストレージデバイス用）
- DINレールまたはウォール取り付け設置
- 堅牢、ファンレス設計
- -40～75℃モデル提供可
- Ready-to-run Debian ARM 8
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
UC-8410Aシリーズ組込みコンピュータは、8 RS-232C/422/485シリアルポート、3イーサネットポート、ワイヤレスモジュール用1 PCIeミニスロット、4デジタル入力チャネル、4デジタル出力チャネル、1 mSATAスロットおよび2 USBホストを含む豊富な通信インターフェースをサポートしています。
UC-8410Aシリーズコンピュータは、Freescale Cortex-A7 dual-core 1 GHz RISC CPU を搭載しています。このパワフルなコンピュータエンジンは、過大な発熱を抑え有益な通信機能をサポートしています。1 GB SDカードおよび512 MB DDR3 SDRAM の内蔵によりさまざまなアプリケーションソフトウェアを実行するためには十分なメモリを提供します。また、mSATAスロットは、データストレージの柔軟性を提供します。UC-8410A シリーズコンピュータは、シリアルポート、ワイヤレス通信スロットおよびデジタルI/O チャネルを含むさまざまな通信インターフェースを搭載しているのでネットワークおよびデバイス通信を必要とする産業用アプリケーションの通信プラットフォームとして最適です。
UC-8410A シリーズは、ソフトウェアプログラム開発に必要なオープンソフトウェアオペレーティングシステムを提供するためにLinux Debian 8がプリインストールされています。その結果、UC-8410A シリーズは、最小のコストおよび作業で産業用アプリケーションのために必要な最適なソリューションを提供することができます。また、標準モデルに加えてUC-8410A シリーズは、厳しい産業環境に耐える-40～75℃のワイド動作温度モデルを提供できます。
ハードウェア仕様
| コンピュータ | |
| CPU | ARMv7 Cortex-A7 dual-core 1 GHz |
|---|---|
| USB | USB 2.0ホスト x 2、Type Aコネクタ |
| DRAM | 512 MB DDR3 SDRAMオンボード(最大1 GB、CVリクエストによる) |
| OS (事前インストール) | Debian ARM 8 |
| ストレージ | |
| メインストレージ | 1 GB SDカード（OS用） |
| ストレージ拡張 | mSATAスロット |
| イーサネットインターフェース | |
| LAN | オートセンシング10/100/1000 Mbpsポート(RJ45) x 3 |
| 電磁気アイソレーション保護 | 1.5 kVビルトイン |
| シリアルインターフェース | |
| シリアル規格 | ソフトウェアで選択可能なRS-232C/422/485ポート(8ピン RJ45) x 8 |
| コンソールポート | RS-232C (TxD、 RxD、 GND)、4ピン ヘッダー出力(115200、n、8、1) |
| シリアル通信パラメータ | |
| データビット | 5、6、7、8 |
| ストップビット | 1、1.5、2 |
| パリティ | なし、偶数、奇数、スペース、マーク |
| フロー制御 | RTS/CTS、XON/XOFF、ADDC® (automatic data direction control) RS-485用 |
| ボーレート | 50 bps～115.2 kbps (非標準ボーレートサポート) |
| シリアル信号 | |
| RS-232C | TxD、RxD、DTR、DSR、RTS、CTS、DCD、GND |
| RS-422 | TxD+、TxD-、RxD+、RxD-、GND |
| RS-485-4線 | TxD+、TxD-、RxD+、RxD-、GND |
| RS-485-2線 | Data+、Data-、GND |
| デジタル入力 | |
| 入力チャネル | DI x 4 |
| 入力電圧 | 0～30 VDC |
| ドライコンタクト用デジタル入力レベル |
|
| ウェットコンタクト用デジタル入力レベル |
|
| コネクタタイプ | 10-pinスクリューターミナルブロック (4 points、COM、GND) |
| アイソレーション | 3 kV光絶縁 |
| デジタル出力 | |
| 出力チャネル | 4、sinkタイプ |
| 出力電流 | 最大 200 mA/チャネル |
| On-State電圧 | 24 VDCノーマル、 オープンドレイン to 30 V |
| コネクタタイプ | 10-pinスクリューターミナルブロック (4 points、GND) |
| アイソレーション | 3 kV光絶縁 |
| LED | |
| システム | 電源、Ready、ストレージ、診断、無線信号強度 |
| LAN | 100M/Link/Act x 3、1000M/Link/Act x 3 (コネクタ) |
| シリアル | TxD x 8、RxD x 8 (コネクタ) |
| リセットボタン | "工場出荷時設定にリセットおよびシステム診断“サポート |
| メカニカル | |
| 筐体 | SECCシートメタル (1 mm) |
| 重量 | 1 kg |
| サイズ | 200 x 120 x 48.6 mm |
| 取付け | DINレール、壁面取付け |
| 環境 | |
| 動作温度 | 標準モデル: -10～60℃ ワイド温度モデル: -40～75℃ |
| 保管温度 | 標準モデル: -20～75℃ ワイド温度モデル: -40～85℃ |
| 相対湿度 | 5～95% (結露なきこと) |
| 耐震 | 2 Grms @ IEC-68-2-34、ランダム波、5-500 Hz、1 hr/軸 |
| 耐衝撃 | 20 g @ IEC-68-2-27、半正弦波、11 ms |
| 電源 | |
| 入力電圧 | 12～48 VDC (3-pinターミナルブロック) |
| 入力電流 | 12～48 VDC、1.57～0.42 A |
| 電力消費量 | 19 W |
| 規格および認証 | |
| 安全 | UL 60950-1 |
| EMC | CISPR 22、FCC Part 15B Class A EN 55022/24 IEC 61000-4-2 ESD: 接触 4 kV; 空気中 8 kV IEC 61000-4-3 RS: 3 V/m (80 MHz～1 GHz) IEC 61000-4-4 EFT: 電源 0.5 kV; 信号 0.5 kV IEC 61000-4-5 サージ: 電源0.5 kV; 信号1 kV IEC 61000-4-6 CS: 3 V IEC 61000-4-8 |
| 信頼性 | |
| アラートツール | 内蔵ブザーおよびRTC (real-time clock) |
| 自動リブートトリガ | 内蔵WDT (watchdog timer) |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | MOXA社 製品保証方針 |
| 注）ハードウェア仕様は、組込コンピュータユニット自体だけでアクセサリには適用されません。特に、ワイド温度仕様は、電源アダプタやケーブルといったアクセサリには適用されません。 | |
ソフトウェア仕様
| Linux | |
| OS | Debian ARM 8 |
|---|---|
| Webサーバ (Apache) | PHPおよびXMLサポートによりwebサイトの生成および管理可能 |
| ターミナルサーバ (SSH) | SSHにより、接続されているネットワークからセキュアな暗号化されたコンソールへのリモートログイン可能 |
| Kernel | GNU/Linux 3.12 System Shell: DASH、BASH Text Editor: vim、nano |
| ファイルシステム | Ext2、Ext3、Ext4 |
| インターネットプロトコルスイート | TCP、UDP、IPv4、IPv6、SNMPv2、ICMP、ARP、HTTP、CHAP、PAP、DHCP、NTP、NFS、SSH、PPP、SFTP、RSYNC、SSL |
| プログラミング言語サポート | PHP、Perl、Python |
| インターネットセキュリティ | OpenVPN、iptables |
| ハードウェア暗号化アクセラレータ | AES、SHA、OpenSSL |
| 自己診断 | ソフトウェアメソッドを介してシステムとハードウェアコンポーネントのステータスのチェック |
| Linux Board Support Packages (BSP) | GCC C/C++ クロス開発ツール チェーン Bootloader/Kernel/filesystem |
| セルラーネットワーキング | UNIXマシンがインターネットに接続するためにInternpppdへ接続可能。Qualcomm MSMインターフェース接続：Qualcomm MSMインターフェース（QMI）プロトコルを使用するWWANモデムおよびデバイスと通信するためのGlib-based ライブラリ |
| ウォッチドッグ | ユーザが指定した時間間隔でシステムリセットをトリガするハードウェア機能（Linux標準提供） |
| アプリケーション開発ソフトウェア |
|
| ソフトウェア保護 | ユーザにより実行可能なファイルの暗号化ツール（Moxa特許技術ベース） |
外観
サイズ (単位=mm（inch）)
| UC-8410A-LX | Cortext-A7 1 GHz dual-core RISCベースコンピュータ、1 GB SDカード、512 MB DDR3L、シリアルポート x 8、DI x 4、 DO x 4、LAN x 3、ワイヤレス対応、mSATA スロット x 1、USB、Debian ARM8、-10～60℃動作温度 |
|---|---|
| UC-8410A-T-LX | Cortext-A7 1 GHz dual-core RISCベースコンピュータ、1 GB SDカード、 512 MB DDR3L、シリアルポート x 8、 DI x 4、 DO x 4、LAN x 3、ワイヤレス対応、mSATA スロット x 1、USB、Debian ARM8、-40～75℃動作温度 |
オプショナルアクセサリ(別売り)
■セルラーアンテナ
| ANT-LTE-ASM-02 | GPRS/EDGE/UMTS/HSPA/LTE、2 dBi、オムニディレクショナル、ラバーダックアンテナ |
|---|
■ワイヤレスLANアンテナ
| ANT-WDB-ARM-02 | 2.4/5.5 GHz 2 dBiデュアルバンドアンテナ、RP-SMA (M)コネクタ |
|---|
■コンピューティングハードウェアアクセサリ
| CELLULAR-LTE-EU(LE910) | 1 LTEモジュール、1 アンテナ（ケーブルおよびコネクタ付）、2ブラックスクリュー、1ロックワッシャ、1ナット、1サーマルパッド |
|---|---|
| Wi-Fi-BGN(252NI) | 1 Wi-Fiモジュール、2アンテナ（ケーブルおよびコネクタ付）、2ブラックスクリュー、2ロックワッシャ、2ナット、1サーマルパッド |
■ケーブル
| CBL-F9DPF1x4-BK-100 | コンソールケーブル4ピンコネクタ付 |
|---|
■アダプタ / 電源コード
| PWR-24250-DT-S1 | 電源アダプタ |
|---|---|
| PWC-C7US-2B-183 | 電源コード2ピンコネクタ、米国仕様プラグ |
| PWC-C7EU-2B-183 | 電源コード2ピンコネクタ、ヨーロッパ仕様プラグ |
| PWC-C7UK-2B-183 | 電源コード2ピンコネクタ、英国仕様プラグ |
| PWC-C7AU-2B-183 | 電源コード2ピンコネクタ、オーストラリア仕様プラグ |
| PWC-C7CN-2B-183 | 電源コード2ピンコネクタ、中国仕様プラグ |
