Moxa

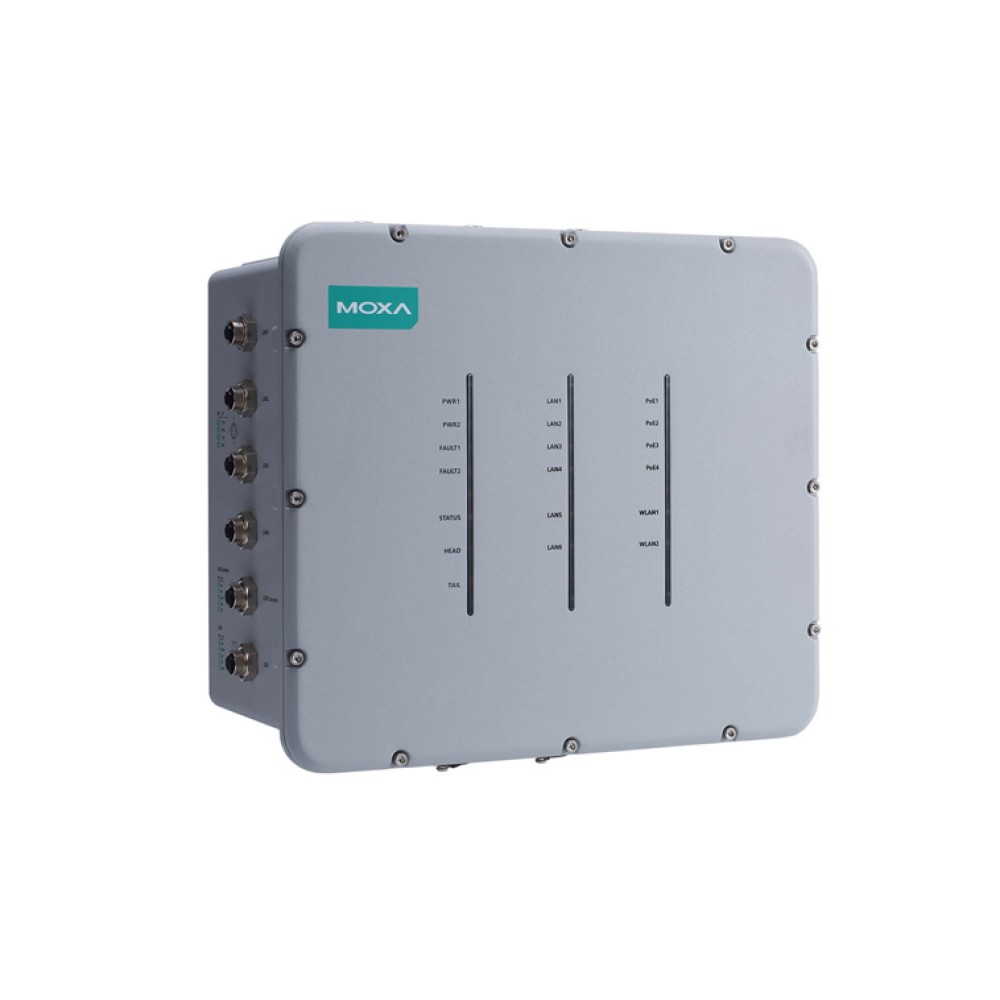

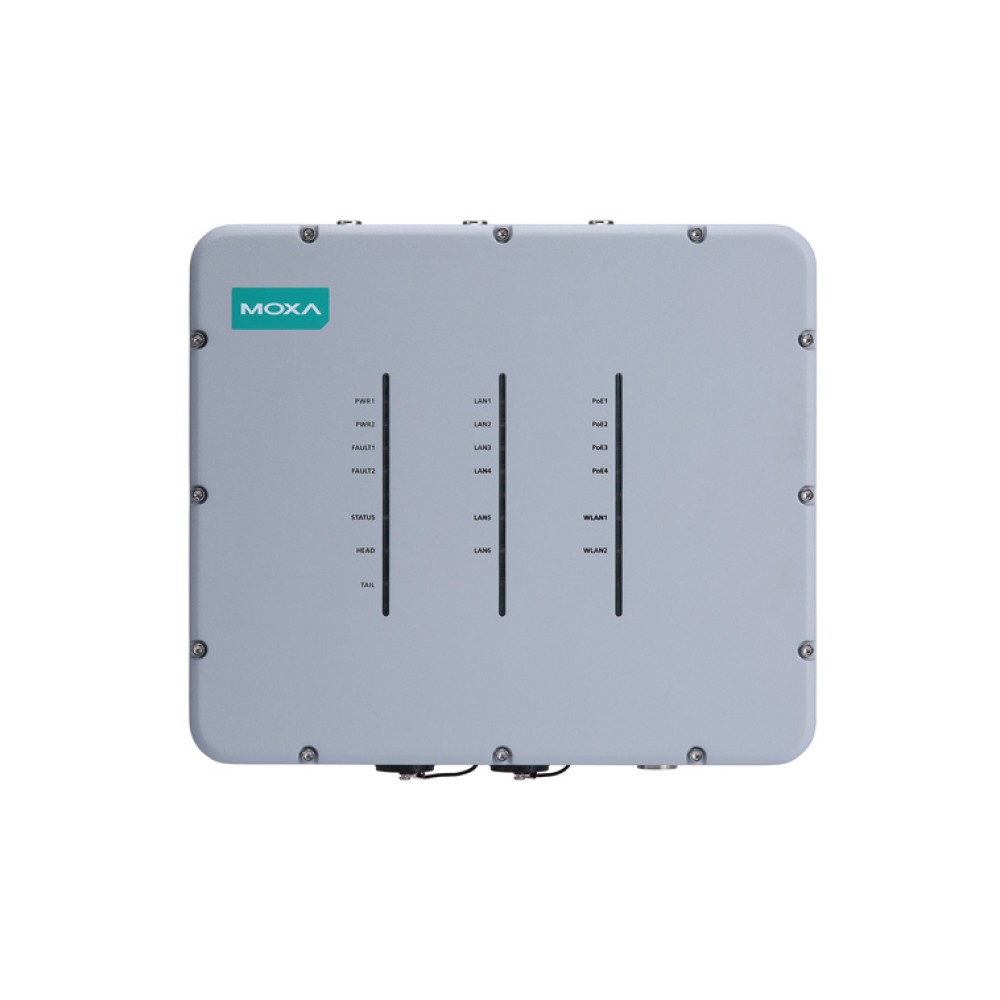

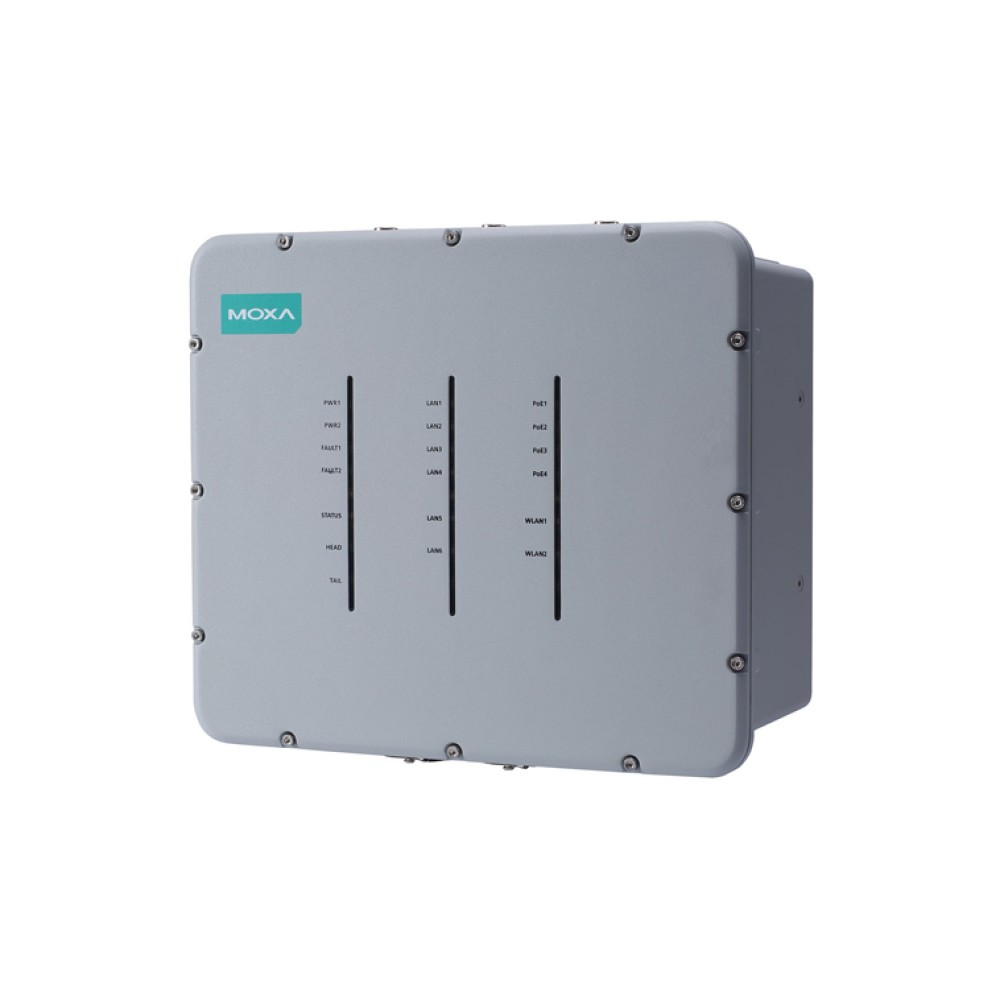

TAP-323-EU-CT-T

鉄道沿線デュアルRadio 802.11n IP68保護等級ワイヤレスAP

主な製品特長

  • 2デュアルバンドRadio、IEEE 802.11a/b/g/n準拠
  • 堅牢なIP68保護等級筐体と-40〜75℃の動作温度
  • コントローラベースのTurbo Roaming(50ms秒未満)※1
  • 2つのファイバSFPスロットとM12 LANコネクタ付4つのPoEポート
  • すべてのEN 50155必須テスト項目に準拠2※2
  • EN 50121-4準拠
  • AeroLink保護によるワイヤレスネットワークの冗長性
  • 距離延長を実現する高送信電力

※1 ここに示されているTurbo Roaming復旧時間は、最適化された条件、干渉のない 20 MHz RF チャネルで構成されたAP間、WPA2-PSKセキュリティ、およびデフォルトのTurbo Roamingパラメータにおいて文書化されたテスト結果の平均です。クライアントは、100 Kbpsのアクセス量負荷での3チャネルローミングで構成されています。他の条件もローミングパフォーマンスに影響する場合があります。Turbo Roamingのパラメータ設定の詳細については、製品のマニュアルを参照してください。

※2 この製品は、EN 50155規格で定義されている鉄道車両アプリケーションに適しています。
詳細なステートメントについては、こちらをご覧ください:https://www.moxa.com/Moxa/media/Products/document/EN_50155_Compliance.pdf

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番
  • シリーズ
  • FAQ

TAP-323鉄道沿線ワイヤレスユニットは、列車と地上間のワイヤレス通信のために設計されています。TAP-323は、2つのアクセスポイント、マネージドファイバスイッチ、およびワイドレンジのAC/DC電源を1つのボックスに統合した非常にコンパクトで堅牢なワイヤレスユニットです。IP68保護等級の筐体によりユニットは、過酷な気象状況に耐えることができ、M12コネクタを使用したユニットは衝撃および振動に対する耐性を備えています。TAP-323は、通信ベースの無線式列車制御システム(CBTC)やCCTVといった列車と地上間のワイヤレスアプリケーションのために必要な高度なコントローラベースのTurbo Roamingテクノロジーをサポートしています。ユニットは、最大4 PoEデバイスに電力を供給する一方、MoxaのTurbo Chainテクノロジーにより信頼性の高いLAN通信を提供することができます。

高度な移動性と信頼性

  • コントローラベースのL3 Turbo Roaming
  • モバイルIPサポート
  • 2デュアルバンドRadio:2.4 GHzおよび5 GHz
  • Turbo Chainサポート(リカバリ―タイム100 ms)
  • WPA/WPA2および802.11iをサポート
  • IEEE 802.1X/RADIUSをサポート

交通輸送アプリケーションのための設計

  • 絶縁型110〜220 VDC/VAC電源入力
  • 高送信電力、400 mW(最大)
  • 4 PoEポートを介して電力を供給
  • バックボーン設置のための2ファイバSFPポート
  • ワイド温度範囲(-40〜75℃)およびIP68保護等級筐体
無線LAN インターフェース
チャネル帯域幅5 MHz, 10 MHz, 20 MHz, 40 MHz
周波数帯5 GHz
2.4 GHz
JP 周波数帯
(20 MHz 動作チャネル)
2.412 ~ 2.484 GHz (14 チャネル)
5.180 ~ 5.240 GHz (4 チャネル)
5.260 ~ 5.320 GHz (4 チャネル)
5.500 ~ 5.700 GHz (11 チャネル
US 周波数帯
(20 MHz 動作チャネル )
2.412 ~ 2.462 GHz (11 c チャネル )
5.180 ~ 5.240 GHz (4 チャネル )
5.260 ~ 5.320 GHz (4 チャネル )
5.500 ~ 5.700 GHz (8 チャネル ) 5.600 ~ 5.640 GHz 除く
5.745 to 5.825 GHz (5 チャネル
DFS(Dynamic Frequency Selection)チャネルのサポート:AP モードでは、レーダ信号が検出されるとデバイスは、自動的に別のチャネルに切り替わります。 しかしながら、規制によるとチャネルを切り替えた後、 サービスを開始する前に60 秒の可用性チェック期間が必要です。
EU 周波数帯
(20 MHz 動作チャネル)
2.412 ~ 2.472 GHz (13 チャネル)
5.180 ~ 5.240 GHz (4 チャネル)
5.260 ~ 5.320 GHz (4 チャネル)
5.500 ~ 5.700 GHz (11 チャネル)
受信感度 802.11a
(5.680 GHz で測定)
Typ. -90 @ 6 Mbps
Typ. -88 @ 9 Mbps
Typ. -88 @ 12 Mbps
Typ. -85 @ 18 Mbps
Typ. -81 @ 24 Mbps
Typ. -78 @ 36 Mbps
Typ. -74 @ 48 Mbps
Typ. -74 @ 54 Mbps
Note: チャネル153 および161 の受信機感度パフォーマンス制限により、重要なアプリケーションでこれらのチャネルを使用しないことをお勧めします。
受信感度 802.11n(5 GHz;5.680 GHz で測定) Typ. -88 dBm @ MCS0 20 MHz
Typ. -85 dBm @ MCS1 20 MHz
Typ. -82 dBm @ MCS2 20 MHz
Typ. -79 dBm @ MCS3 20 MHz
Typ. -76 dBm @ MCS4 20 MHz
Typ. -71 dBm @ MCS5 20 MHz
Typ. -70 dBm @ MCS6 20 MHz
Typ. -69 dBm @ MCS7 20 MHz
Typ. -95 dBm @ MCS8 20 MHz
Typ. -91 dBm @ MCS9 20 MHz
Typ. -87 dBm @ MCS10 20 MHz
Typ. -80 dBm @ MCS11 20 MHz
Typ. -78 dBm @ MCS12 20 MHz
Typ. -74 dBm @ MCS13 20 MHz
Typ. -72 dBm @ MCS14 20 MHz
Typ. -71 dBm @ MCS15 20 MHz
Typ. -84 dBm @ MCS0 40 MHz
Typ. -81 dBm @ MCS1 40 MHz
Typ. -77 dBm @ MCS2 40 MHz
Typ. -75 dBm @ MCS3 40 MHz
Typ. -71 dBm @ MCS4 40 MHz
Typ. -67 dBm @ MCS5 40 MHz
Typ. -64 dBm @ MCS6 40 MHz
Typ. -63 dBm @ MCS7 40 MHz
Typ. -90 dBm @ MCS8 40 MHz
Typ. -85 dBm @ MCS9 40 MHz
Typ. -82 dBm @ MCS10 40 MHz
Typ. -81 dBm @ MCS11 40 MHz
Typ. -77 dBm @ MCS12 40 MHz
Typ. -73 dBm @ MCS13 40 MHz
Typ. -71 dBm @ MCS14 40 MHz
Typ. -68 dBm @ MCS15 40 MHz
Note: チャネル153 および161 の受信機感度パフォーマンス制限により、重要なアプリケーションでこれらのチャネルを使用しないことをお勧めします。
受信感度 802.11b
(2.437 GHz で測定)
Typ. -93 dBm @ 1 Mbps
Typ. -93 dBm @ 2 Mbps
Typ. -93 dBm @ 5.5 Mbps
Typ. -88 dBm @ 11 Mbps
受信感度 802.11g
(2.437 GHz で測定)
Typ. -88 dBm @ 6 Mbps
Typ. -86 dBm @ 9 Mbps
Typ. -85 dBm @ 12 Mbps
Typ. -85 dBm @ 18 Mbps
Typ. -85 dBm @ 24 Mbps
Typ. -82 dBm @ 36 Mbps
Typ. -78 dBm @ 48 Mbps
Typ. -74 dBm @ 54 Mbps
受信感度 802.11n
(2.4 GHz; 2.437 GHz で測定)
Typ. -89 dBm @ MCS0 20 MHz
Typ. -85 dBm @ MCS1 20 MHz
Typ. -85 dBm @ MCS2 20 MHz
Typ. -82 dBm @ MCS3 20 MHz
Typ. -78 dBm @ MCS4 20 MHz
Typ. -74 dBm @ MCS5 20 MHz
Typ. -72 dBm @ MCS6 20 MHz
Typ. -70 dBm @ MCS7 20 MHz
Typ. -95 dBm @ MCS8 20 MHz
Typ. -90 dBm @ MCS9 20 MHz
Typ. -87 dBm @ MCS10 20 MHz
Typ. -83 dBm @ MCS11 20 MHz
Typ. -80 dBm @ MCS12 20 MHz
Typ. -74 dBm @ MCS13 20 MHz
Typ. -71 dBm @ MCS14 20 MHz
Typ. -69 dBm @ MCS15 20 MHz
Typ. -87 dBm @ MCS0 40 MHz
Typ. -83 dBm @ MCS1 40 MHz
Typ. -83 dBm @ MCS2 40 MHz
Typ. -80 dBm @ MCS3 40 MHz
Typ. -76 dBm @ MCS4 40 MHz
Typ. -73 dBm @ MCS5 40 MHz
Typ. -69 dBm @ MCS6 40 MHz
Typ. -67 dBm @ MCS7 40 MHz
Typ. -93 dBm @ MCS8 40 MHz
Typ. -88 dBm @ MCS9 40 MHz
Typ. -85 dBm @ MCS10 40 MHz
Typ. -82 dBm @ MCS11 40 MHz
Typ. -78 dBm @ MCS12 40 MHz
Typ. -73 dBm @ MCS13 40 MHz
Typ. -69 dBm @ MCS14 40 MHz
Typ. -67 dBm @ MCS15 40 MHz
変調タイプDSSS
OFDM
送信レート802.11a/g: 6, 9, 12, 18, 24, 36, 48, 54 Mbps
802.11b: 1, 2, 5.5, 11 Mbps
802.11n HT40: 13.5 ~ 300 Mbps (MCS0 ~ MCS15)
送信出力802.11a 23±1.5 dBm @ 6 Mbps
23±1.5 dBm @ 12 Mbps
23±1.5 dBm @ 24 Mbps
21±1.5 dBm @ 36 Mbps
20±1.5 dBm @ 48 Mbps
18±1.5 dBm @ 54 Mbps
送信出力802.11n (5 GHz) 23±1.5 dBm @ MCS0 20 MHz
20±1.5 dBm @ MCS1 20 MHz
20±1.5 dBm @ MCS2 20 MHz
20±1.5 dBm @ MCS3 20 MHz
19±1.5 dBm @ MCS4 20 MHz
18±1.5 dBm @ MCS5 20 MHz
18±1.5 dBm @ MCS6 20 MHz
18±1.5 dBm @ MCS7 20 MHz
23±1.5 dBm @ MCS8 20 MHz
20±1.5 dBm @ MCS9 20 MHz
20±1.5 dBm @ MCS10 20 MHz
20±1.5 dBm @ MCS11 20 MHz
19±1.5 dBm @ MCS12 20 MHz
19±1.5 dBm @ MCS13 20 MHz
18±1.5 dBm @ MCS14 20 MHz
18±1.5 dBm @ MCS15 20 MHz
23±1.5 dBm @ MCS0 40 MHz
20±1.5 dBm @ MCS1 40 MHz
20±1.5 dBm @ MCS2 40 MHz
20±1.5 dBm @ MCS3 40 MHz
19±1.5 dBm @ MCS4 40 MHz
18±1.5 dBm @ MCS5 40 MHz
18±1.5 dBm @ MCS6 40 MHz
18±1.5 dBm @ MCS7 40 MHz
23±1.5 dBm @ MCS8 40 MHz
20±1.5 dBm @ MCS9 40 MHz
20±1.5 dBm @ MCS10 40 MHz
20±1.5 dBm @ MCS11 40 MHz
19±1.5 dBm @ MCS12 40 MHz
19±1.5 dBm @ MCS13 40 MHz
18±1.5 dBm @ MCS14 40 MHz
18±1.5 dBm @ MCS15 40 MHz
送信出力802.11b 26±1.5 dBm @ 1 Mbps
26±1.5 dBm @ 2 Mbps
26±1.5 dBm @ 5.5 Mbps
25±1.5 dBm @ 11 Mbps
送信出力802.11g 23±1.5 dBm @ 6 Mbps
23±1.5 dBm @ 12 Mbps
23±1.5 dBm @ 24 Mbps
21±1.5 dBm @ 36 Mbps
20±1.5 dBm @ 48 Mbps
18±1.5 dBm @ 54 Mbps
送信出力802.11n (2.4 GHz) 23±1.5 dBm @ MCS0 20 MHz
21±1.5 dBm @ MCS1 20 MHz
21±1.5 dBm @ MCS2 20 MHz
21±1.5 dBm @ MCS3 20 MHz
20±1.5 dBm @ MCS4 20 MHz
19±1.5 dBm @ MCS5 20 MHz
18±1.5 dBm @ MCS6 20 MHz
18±1.5 dBm @ MCS7 20 MHz
23±1.5 dBm @ MCS8 20 MHz
21±1.5 dBm @ MCS9 20 MHz
21±1.5 dBm @ MCS10 20 MHz
21±1.5 dBm @ MCS11 20 MHz
20±1.5 dBm @ MCS12 20 MHz
19±1.5 dBm @ MCS13 20 MHz
18±1.5 dBm @ MCS14 20 MHz
18±1.5 dBm @ MCS15 20 MHz
23±1.5 dBm @ MCS0 40 MHz
20±1.5 dBm @ MCS1 40 MHz
20±1.5 dBm @ MCS2 40 MHz
20±1.5 dBm @ MCS3 40 MHz
19±1.5 dBm @ MCS4 40 MHz
19±1.5 dBm @ MCS5 40 MHz
18±1.5 dBm @ MCS6 40 MHz
17±1.5 dBm @ MCS7 40 MHz
23±1.5 dBm @ MCS8 40 MHz
20±1.5 dBm @ MCS9 40 MHz
20±1.5 dBm @ MCS10 40 MHz
20±1.5 dBm @ MCS11 40 MHz
20±1.5 dBm @ MCS12 40 MHz
19±1.5 dBm @ MCS13 40 MHz
18±1.5 dBm @ MCS14 40 MHz
17±1.5 dBm @ MCS15 40 MHz
ワイヤレスセキュリティWEP 暗号化 (64-bit および128-bit)
WPA/WPA2-Enterprise (IEEE 802.1X/RADIUS, TKIP, AES)
WPA/WPA2-Personal

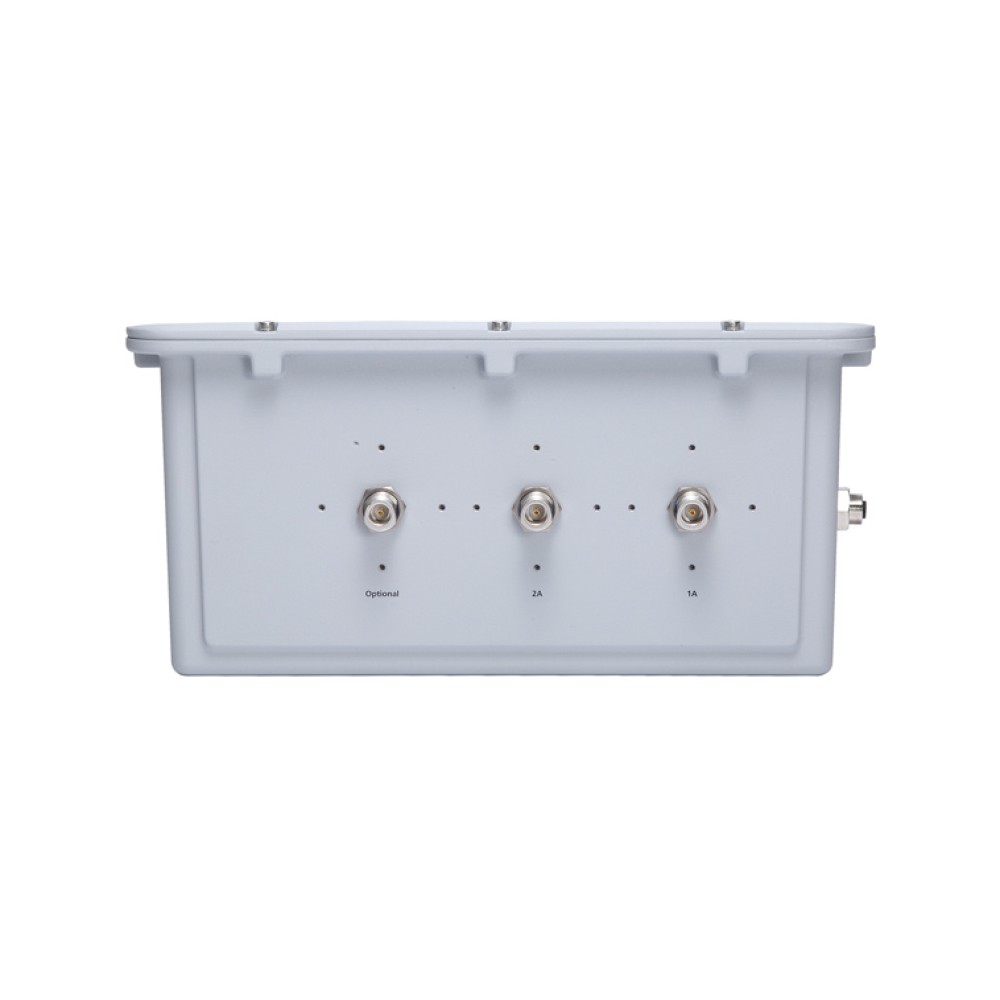

WLAN アンテナコネクタ5 N-type/F
WLAN 動作モードアクセスポイント
WLAN 規格802.11a/b/g/n
802.11i ワイヤレスセキュリティ
無線LAN インターフェース

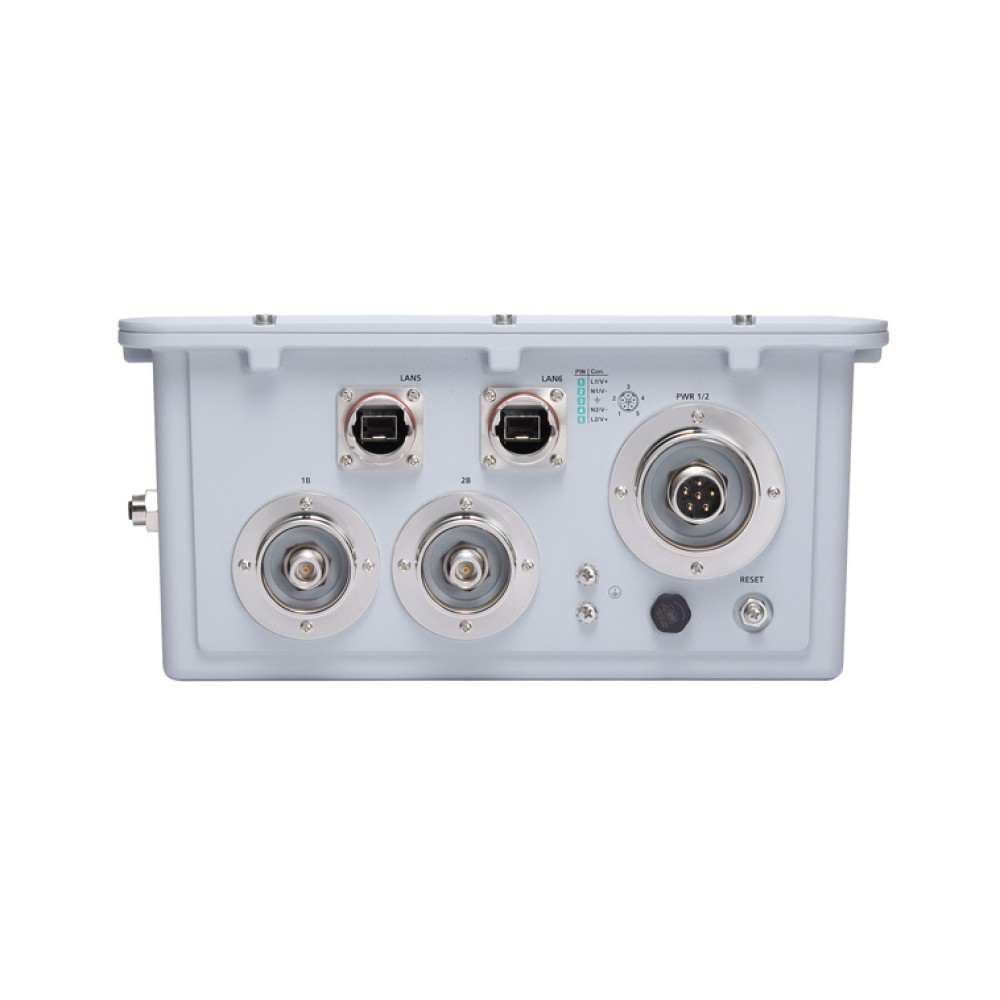

1000BaseSFP スロット2

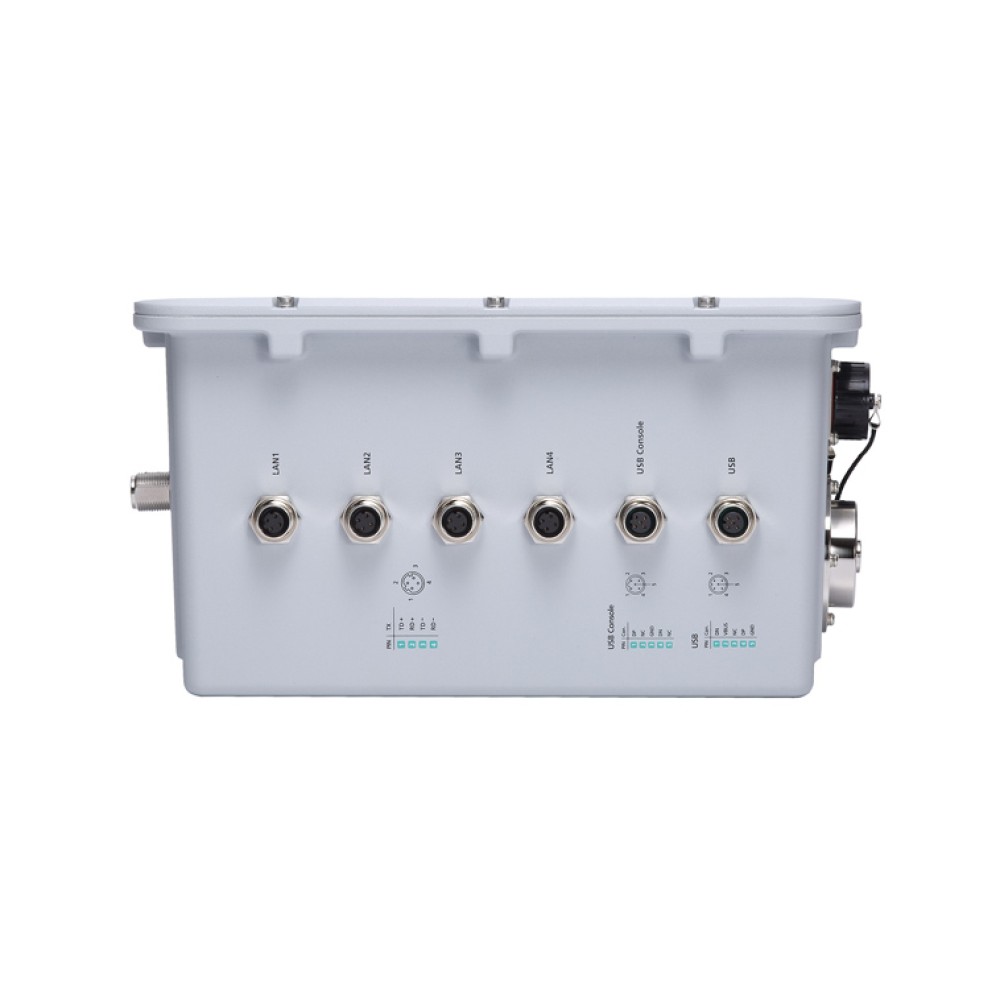

10/100BaseT(X)ポート(M12 D-coded 4-pin/F コネクタ)4
規格 IEEE 802.1p Class of Service
IEEE 802.1Q VLAN Tagging
IEEE 802.3 10BaseT
IEEE 802.3ab 1000BaseT(X)
IEEE 802.3af PoE
IEEE 802.3u 100BaseT(X)
トータルポート数6
最高スピード1G
コネクションPoE
M12
ファイバ
イーサネットソフトウェア機能
マネージメントSNMPv1/v2c/v3, DHCP Server/Client, IPv4, Syslog, TCP/IP, Telnet, TFTP, UDP, Web Console,Wireless Search Utility
セキュリティHTTPS/SSL, RADIUS, SSH
タイムマネージメントSNTP
スイッチプロパティ
VLAN ID レンジVID 1 ~ 4094
USB インターフェース
M12 コネクタM12 A-coded 5-pin/F (ABC-02 USB ストレージ用)
ファイアウォール
フィルタIP アドレス, MAC アドレス, ポート
NAT
機能ポートフォワーディング
シリアルインターフェース
コンソールポートUSB-M12 コンソール(M12 B-coded 5-pin/F コネクタ)
パリティNone, 奇数, 偶数, スペース, Mark
電源
入力電流AC 入力: 110 ~ 220 VAC, 50 ~ 60 Hz, 1.1 A (max.)
DC 入力: 110 ~ 220 VDC, 1.1 A (max.)
入力電圧冗長デュアル入力, 110/220 VAC/VDC (85 ~ 264 VAC, 88 ~ 300 VDC)

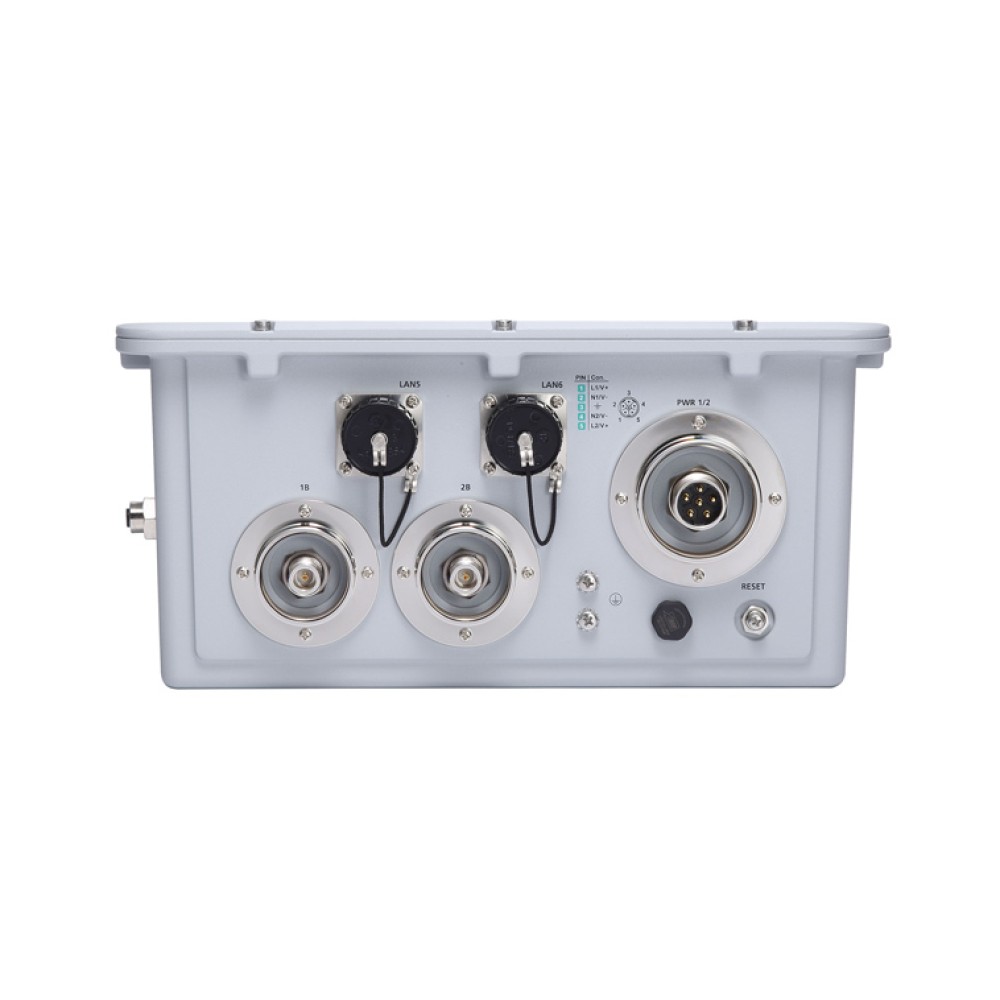

電源コネクタ6-pin M23 コネクタ

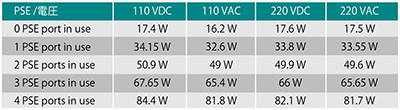

電力消費量85 W (max.)
逆極性保護サポート
入力電力源PoE (IEEE 802.3af)
過負荷保護
保護タイプ電流
メカニカル
筐体メタル
IP 保護等級IP68
サイズ324 x 279 x 156 mm
重量10,000 g
設置ウォール取り付け( 標準), DIN レール取り付け( オプション), ポールマウンティン( オプショナル)
保護PCB コンフォーマルコーティング
環境
動作温度-40 ~ 75℃
保管温度 ( パッケージ含む)-40 ~ 85℃
相対湿度5 ~ 95% ( 結露なきこと)
規格および認証
EMCEN 61000-6-2/-6-4, EN 55032/24
EMICISPR 32, FCC Part 15B Class A
EMS IEC 61000-4-2 ESD: コンタクト:8 kV; 気中: 15 kV
IEC 61000-4-3 RS: 80 MHz ~ 1 GHz:20 V/m
IEC 61000-4-4 EFT: 電源: 2 kV; 信号:2 kV
IEC 61000-4-5 サージ: 電源:2 kV; 信号:2 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF
Radio 周波数FCC, IC, WPC, RED
RadioMIC
鉄道EN 50121-4, EN 50155
鉄道火災保護EN 45545-2
安全EN 60950-1, UL 60950-1, IEC 60950-1
MTBF
時間290,937 時間
規格Telcordia SR332
保証
保証期間5年
詳細 MOXA社 製品保証方針

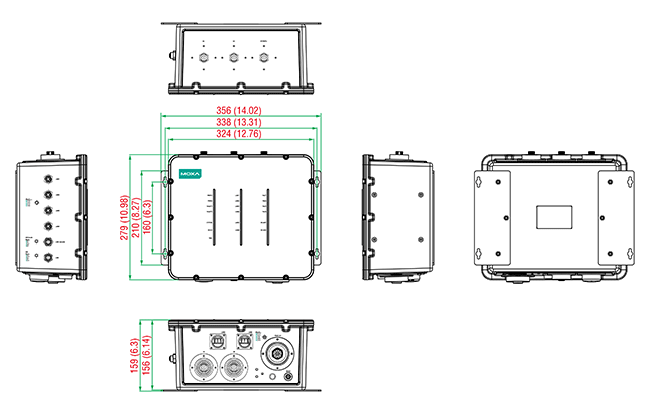

サイズ (単位=mm(inch))

TAP-323-EU-CT-T 鉄道線路側のワイヤレスアクセスポイント EU
802.11a/b/g/n 屋外、IP68 動作温度-40~75°C デュアルRF
TAP-323-US-CT-T鉄道線路側のワイヤレスアクセスポイント US
802.11a/b/g/n 屋外、IP68 動作温度-40~75°C デュアルRF
TAP-323-JP-CT-T鉄道線路側のワイヤレスアクセスポイント JP
802.11a/b/g/n 屋外、IP68 動作温度-40~75°C デュアルRF

TAP-323シリーズ 製品一覧

TAP-323-EU-CT-T 鉄道沿線デュアルRadio 802.11n IP68保護等級ワイヤレスAP
TAP-323-JP-CT-T 鉄道沿線デュアルRadio 802.11n IP68保護等級ワイヤレスAP
TAP-323-US-CT-T 鉄道沿線デュアルRadio 802.11n IP68保護等級ワイヤレスAP
