TAP-323-JP-CT-T
鉄道沿線デュアルRadio 802.11n IP68保護等級ワイヤレスAP
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 2デュアルバンドRadio、IEEE 802.11a/b/g/n準拠
- 堅牢なIP68保護等級筐体と-40〜75℃の動作温度
- コントローラベースのTurbo Roaming（50ms秒未満）※1
- 2つのファイバSFPスロットとM12 LANコネクタ付4つのPoEポート
- すべてのEN 50155必須テスト項目に準拠2※2
- EN 50121-4準拠
- AeroLink保護によるワイヤレスネットワークの冗長性
- 距離延長を実現する高送信電力
※1 ここに示されているTurbo Roaming復旧時間は、最適化された条件、干渉のない 20 MHz RF チャネルで構成されたAP間、WPA2-PSKセキュリティ、およびデフォルトのTurbo Roamingパラメータにおいて文書化されたテスト結果の平均です。クライアントは、100 Kbpsのアクセス量負荷での3チャネルローミングで構成されています。他の条件もローミングパフォーマンスに影響する場合があります。Turbo Roamingのパラメータ設定の詳細については、製品のマニュアルを参照してください。
※2 この製品は、EN 50155規格で定義されている鉄道車両アプリケーションに適しています。
詳細なステートメントについては、こちらをご覧ください：https://www.moxa.com/Moxa/media/Products/document/EN_50155_Compliance.pdf
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ

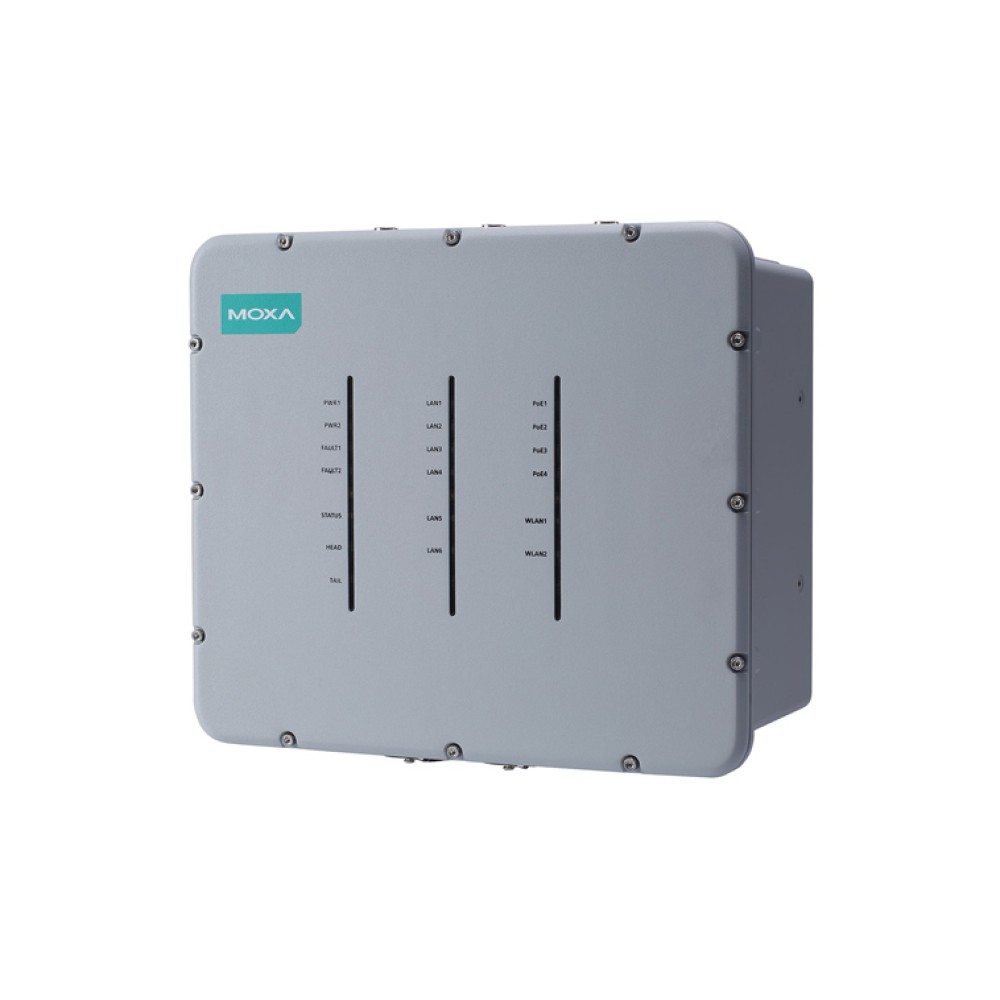

TAP-323鉄道沿線ワイヤレスユニットは、列車と地上間のワイヤレス通信のために設計されています。TAP-323は、2つのアクセスポイント、マネージドファイバスイッチ、およびワイドレンジのAC/DC電源を1つのボックスに統合した非常にコンパクトで堅牢なワイヤレスユニットです。IP68保護等級の筐体によりユニットは、過酷な気象状況に耐えることができ、M12コネクタを使用したユニットは衝撃および振動に対する耐性を備えています。TAP-323は、通信ベースの無線式列車制御システム（CBTC）やCCTVといった列車と地上間のワイヤレスアプリケーションのために必要な高度なコントローラベースのTurbo Roamingテクノロジーをサポートしています。ユニットは、最大4 PoEデバイスに電力を供給する一方、MoxaのTurbo Chainテクノロジーにより信頼性の高いLAN通信を提供することができます。
高度な移動性と信頼性
- コントローラベースのL3 Turbo Roaming
- モバイルIPサポート
- 2デュアルバンドRadio：2.4 GHzおよび5 GHz
- Turbo Chainサポート（リカバリ―タイム100 ms）
- WPA/WPA2および802.11iをサポート
- IEEE 802.1X/RADIUSをサポート
交通輸送アプリケーションのための設計
- 絶縁型110〜220 VDC/VAC電源入力
- 高送信電力、400 mW（最大）
- 4 PoEポートを介して電力を供給
- バックボーン設置のための2ファイバSFPポート
- ワイド温度範囲（-40〜75℃）およびIP68保護等級筐体
| 無線LAN インターフェース | |
| チャネル帯域幅 | 5 MHz, 10 MHz, 20 MHz, 40 MHz |
|---|---|
| 周波数帯 | 5 GHz 2.4 GHz |
| JP 周波数帯 (20 MHz 動作チャネル) |
2.412 ～ 2.484 GHz (14 チャネル) 5.180 ～ 5.240 GHz (4 チャネル) 5.260 ～ 5.320 GHz (4 チャネル) 5.500 ～ 5.700 GHz (11 チャネル |
| US 周波数帯 (20 MHz 動作チャネル ) |
2.412 ～ 2.462 GHz (11 c チャネル ) 5.180 ～ 5.240 GHz (4 チャネル ) 5.260 ～ 5.320 GHz (4 チャネル ) ※ 5.500 ～ 5.700 GHz (8 チャネル ) 5.600 ～ 5.640 GHz 除く ※ 5.745 to 5.825 GHz (5 チャネル ※ DFS（Dynamic Frequency Selection）チャネルのサポート：AP モードでは、レーダ信号が検出されるとデバイスは、自動的に別のチャネルに切り替わります。 しかしながら、規制によるとチャネルを切り替えた後、 サービスを開始する前に60 秒の可用性チェック期間が必要です。 |
| EU 周波数帯 (20 MHz 動作チャネル) |
2.412 ～ 2.472 GHz (13 チャネル) 5.180 ～ 5.240 GHz (4 チャネル) 5.260 ～ 5.320 GHz (4 チャネル) 5.500 ～ 5.700 GHz (11 チャネル) |
| 受信感度 802.11a (5.680 GHz で測定) |
Typ. -90 @ 6 Mbps Typ. -88 @ 9 Mbps Typ. -88 @ 12 Mbps Typ. -85 @ 18 Mbps Typ. -81 @ 24 Mbps Typ. -78 @ 36 Mbps Typ. -74 @ 48 Mbps Typ. -74 @ 54 Mbps Note: チャネル153 および161 の受信機感度パフォーマンス制限により、重要なアプリケーションでこれらのチャネルを使用しないことをお勧めします。 |
| 受信感度 802.11n(5 GHz;5.680 GHz で測定) | Typ. -88 dBm @ MCS0 20 MHz Typ. -85 dBm @ MCS1 20 MHz Typ. -82 dBm @ MCS2 20 MHz Typ. -79 dBm @ MCS3 20 MHz Typ. -76 dBm @ MCS4 20 MHz Typ. -71 dBm @ MCS5 20 MHz Typ. -70 dBm @ MCS6 20 MHz Typ. -69 dBm @ MCS7 20 MHz Typ. -95 dBm @ MCS8 20 MHz Typ. -91 dBm @ MCS9 20 MHz Typ. -87 dBm @ MCS10 20 MHz Typ. -80 dBm @ MCS11 20 MHz Typ. -78 dBm @ MCS12 20 MHz Typ. -74 dBm @ MCS13 20 MHz Typ. -72 dBm @ MCS14 20 MHz Typ. -71 dBm @ MCS15 20 MHz Typ. -84 dBm @ MCS0 40 MHz Typ. -81 dBm @ MCS1 40 MHz Typ. -77 dBm @ MCS2 40 MHz Typ. -75 dBm @ MCS3 40 MHz Typ. -71 dBm @ MCS4 40 MHz Typ. -67 dBm @ MCS5 40 MHz Typ. -64 dBm @ MCS6 40 MHz Typ. -63 dBm @ MCS7 40 MHz Typ. -90 dBm @ MCS8 40 MHz Typ. -85 dBm @ MCS9 40 MHz Typ. -82 dBm @ MCS10 40 MHz Typ. -81 dBm @ MCS11 40 MHz Typ. -77 dBm @ MCS12 40 MHz Typ. -73 dBm @ MCS13 40 MHz Typ. -71 dBm @ MCS14 40 MHz Typ. -68 dBm @ MCS15 40 MHz Note: チャネル153 および161 の受信機感度パフォーマンス制限により、重要なアプリケーションでこれらのチャネルを使用しないことをお勧めします。 |
| 受信感度 802.11b (2.437 GHz で測定) |
Typ. -93 dBm @ 1 Mbps Typ. -93 dBm @ 2 Mbps Typ. -93 dBm @ 5.5 Mbps Typ. -88 dBm @ 11 Mbps |
| 受信感度 802.11g (2.437 GHz で測定) |
Typ. -88 dBm @ 6 Mbps Typ. -86 dBm @ 9 Mbps Typ. -85 dBm @ 12 Mbps Typ. -85 dBm @ 18 Mbps Typ. -85 dBm @ 24 Mbps Typ. -82 dBm @ 36 Mbps Typ. -78 dBm @ 48 Mbps Typ. -74 dBm @ 54 Mbps |
| 受信感度 802.11n (2.4 GHz; 2.437 GHz で測定) |
Typ. -89 dBm @ MCS0 20 MHz Typ. -85 dBm @ MCS1 20 MHz Typ. -85 dBm @ MCS2 20 MHz Typ. -82 dBm @ MCS3 20 MHz Typ. -78 dBm @ MCS4 20 MHz Typ. -74 dBm @ MCS5 20 MHz Typ. -72 dBm @ MCS6 20 MHz Typ. -70 dBm @ MCS7 20 MHz Typ. -95 dBm @ MCS8 20 MHz Typ. -90 dBm @ MCS9 20 MHz Typ. -87 dBm @ MCS10 20 MHz Typ. -83 dBm @ MCS11 20 MHz Typ. -80 dBm @ MCS12 20 MHz Typ. -74 dBm @ MCS13 20 MHz Typ. -71 dBm @ MCS14 20 MHz Typ. -69 dBm @ MCS15 20 MHz Typ. -87 dBm @ MCS0 40 MHz Typ. -83 dBm @ MCS1 40 MHz Typ. -83 dBm @ MCS2 40 MHz Typ. -80 dBm @ MCS3 40 MHz Typ. -76 dBm @ MCS4 40 MHz Typ. -73 dBm @ MCS5 40 MHz Typ. -69 dBm @ MCS6 40 MHz Typ. -67 dBm @ MCS7 40 MHz Typ. -93 dBm @ MCS8 40 MHz Typ. -88 dBm @ MCS9 40 MHz Typ. -85 dBm @ MCS10 40 MHz Typ. -82 dBm @ MCS11 40 MHz Typ. -78 dBm @ MCS12 40 MHz Typ. -73 dBm @ MCS13 40 MHz Typ. -69 dBm @ MCS14 40 MHz Typ. -67 dBm @ MCS15 40 MHz |
| 変調タイプ | DSSS OFDM |
| 送信レート | 802.11a/g: 6, 9, 12, 18, 24, 36, 48, 54 Mbps 802.11b: 1, 2, 5.5, 11 Mbps 802.11n HT40: 13.5 ～ 300 Mbps (MCS0 ～ MCS15) |
| 送信出力802.11a | 23±1.5 dBm @ 6 Mbps 23±1.5 dBm @ 12 Mbps 23±1.5 dBm @ 24 Mbps 21±1.5 dBm @ 36 Mbps 20±1.5 dBm @ 48 Mbps 18±1.5 dBm @ 54 Mbps |
| 送信出力802.11n (5 GHz) | 23±1.5 dBm @ MCS0 20 MHz 20±1.5 dBm @ MCS1 20 MHz 20±1.5 dBm @ MCS2 20 MHz 20±1.5 dBm @ MCS3 20 MHz 19±1.5 dBm @ MCS4 20 MHz 18±1.5 dBm @ MCS5 20 MHz 18±1.5 dBm @ MCS6 20 MHz 18±1.5 dBm @ MCS7 20 MHz 23±1.5 dBm @ MCS8 20 MHz 20±1.5 dBm @ MCS9 20 MHz 20±1.5 dBm @ MCS10 20 MHz 20±1.5 dBm @ MCS11 20 MHz 19±1.5 dBm @ MCS12 20 MHz 19±1.5 dBm @ MCS13 20 MHz 18±1.5 dBm @ MCS14 20 MHz 18±1.5 dBm @ MCS15 20 MHz 23±1.5 dBm @ MCS0 40 MHz 20±1.5 dBm @ MCS1 40 MHz 20±1.5 dBm @ MCS2 40 MHz 20±1.5 dBm @ MCS3 40 MHz 19±1.5 dBm @ MCS4 40 MHz 18±1.5 dBm @ MCS5 40 MHz 18±1.5 dBm @ MCS6 40 MHz 18±1.5 dBm @ MCS7 40 MHz 23±1.5 dBm @ MCS8 40 MHz 20±1.5 dBm @ MCS9 40 MHz 20±1.5 dBm @ MCS10 40 MHz 20±1.5 dBm @ MCS11 40 MHz 19±1.5 dBm @ MCS12 40 MHz 19±1.5 dBm @ MCS13 40 MHz 18±1.5 dBm @ MCS14 40 MHz 18±1.5 dBm @ MCS15 40 MHz |
| 送信出力802.11b | 26±1.5 dBm @ 1 Mbps 26±1.5 dBm @ 2 Mbps 26±1.5 dBm @ 5.5 Mbps 25±1.5 dBm @ 11 Mbps |
| 送信出力802.11g | 23±1.5 dBm @ 6 Mbps 23±1.5 dBm @ 12 Mbps 23±1.5 dBm @ 24 Mbps 21±1.5 dBm @ 36 Mbps 20±1.5 dBm @ 48 Mbps 18±1.5 dBm @ 54 Mbps |
| 送信出力802.11n (2.4 GHz) | 23±1.5 dBm @ MCS0 20 MHz 21±1.5 dBm @ MCS1 20 MHz 21±1.5 dBm @ MCS2 20 MHz 21±1.5 dBm @ MCS3 20 MHz 20±1.5 dBm @ MCS4 20 MHz 19±1.5 dBm @ MCS5 20 MHz 18±1.5 dBm @ MCS6 20 MHz 18±1.5 dBm @ MCS7 20 MHz 23±1.5 dBm @ MCS8 20 MHz 21±1.5 dBm @ MCS9 20 MHz 21±1.5 dBm @ MCS10 20 MHz 21±1.5 dBm @ MCS11 20 MHz 20±1.5 dBm @ MCS12 20 MHz 19±1.5 dBm @ MCS13 20 MHz 18±1.5 dBm @ MCS14 20 MHz 18±1.5 dBm @ MCS15 20 MHz 23±1.5 dBm @ MCS0 40 MHz 20±1.5 dBm @ MCS1 40 MHz 20±1.5 dBm @ MCS2 40 MHz 20±1.5 dBm @ MCS3 40 MHz 19±1.5 dBm @ MCS4 40 MHz 19±1.5 dBm @ MCS5 40 MHz 18±1.5 dBm @ MCS6 40 MHz 17±1.5 dBm @ MCS7 40 MHz 23±1.5 dBm @ MCS8 40 MHz 20±1.5 dBm @ MCS9 40 MHz 20±1.5 dBm @ MCS10 40 MHz 20±1.5 dBm @ MCS11 40 MHz 20±1.5 dBm @ MCS12 40 MHz 19±1.5 dBm @ MCS13 40 MHz 18±1.5 dBm @ MCS14 40 MHz 17±1.5 dBm @ MCS15 40 MHz |
| ワイヤレスセキュリティ | WEP 暗号化 (64-bit および128-bit) WPA/WPA2-Enterprise (IEEE 802.1X/RADIUS, TKIP, AES) WPA/WPA2-Personal |
| WLAN アンテナコネクタ | 5 N-type/F |
| WLAN 動作モード | アクセスポイント |
| WLAN 規格 | 802.11a/b/g/n 802.11i ワイヤレスセキュリティ |
| 無線LAN インターフェース | |
| 1000BaseSFP スロット | 2 |
| 10/100BaseT(X)ポート(M12 D-coded 4-pin/F コネクタ) | 4 |
| 規格 | IEEE 802.1p Class of Service IEEE 802.1Q VLAN Tagging IEEE 802.3 10BaseT IEEE 802.3ab 1000BaseT(X) IEEE 802.3af PoE IEEE 802.3u 100BaseT(X) |
| トータルポート数 | 6 |
| 最高スピード | 1G |
| コネクション | PoE M12 ファイバ |
| イーサネットソフトウェア機能 | |
| マネージメント | SNMPv1/v2c/v3, DHCP Server/Client, IPv4, Syslog, TCP/IP, Telnet, TFTP, UDP, Web Console,Wireless Search Utility |
| セキュリティ | HTTPS/SSL, RADIUS, SSH |
| タイムマネージメント | SNTP |
| スイッチプロパティ | |
| VLAN ID レンジ | VID 1 ～ 4094 |
| USB インターフェース | |
| M12 コネクタ | M12 A-coded 5-pin/F (ABC-02 USB ストレージ用) |
| ファイアウォール | |
| フィルタ | IP アドレス, MAC アドレス, ポート |
| NAT | |
| 機能 | ポートフォワーディング |
| シリアルインターフェース | |
| コンソールポート | USB-M12 コンソール(M12 B-coded 5-pin/F コネクタ) |
| パリティ | None, 奇数, 偶数, スペース, Mark |
| 電源 | |
| 入力電流 | AC 入力: 110 ～ 220 VAC, 50 ～ 60 Hz, 1.1 A (max.) DC 入力: 110 ～ 220 VDC, 1.1 A (max.) |
| 入力電圧 | 冗長デュアル入力, 110/220 VAC/VDC (85 ～ 264 VAC, 88 ～ 300 VDC) |
| 電源コネクタ | 6-pin M23 コネクタ |
| 電力消費量 | 85 W (max.) |
| 逆極性保護 | サポート |
| 入力電力源 | PoE (IEEE 802.3af) |
| 過負荷保護 | |
| 保護タイプ | 電流 |
| メカニカル | |
| 筐体 | メタル |
| IP 保護等級 | IP68 |
| サイズ | 324 x 279 x 156 mm |
| 重量 | 10,000 g |
| 設置 | ウォール取り付け( 標準), DIN レール取り付け( オプション), ポールマウンティン( オプショナル) |
| 保護 | PCB コンフォーマルコーティング |
| 環境 | |
| 動作温度 | -40 ～ 75℃ |
| 保管温度 ( パッケージ含む) | -40 ～ 85℃ |
| 相対湿度 | 5 ～ 95% ( 結露なきこと) |
| 規格および認証 | |
| EMC | EN 61000-6-2/-6-4, EN 55032/24 |
| EMI | CISPR 32, FCC Part 15B Class A |
| EMS | IEC 61000-4-2 ESD: コンタクト:8 kV; 気中: 15 kV IEC 61000-4-3 RS: 80 MHz ～ 1 GHz:20 V/m IEC 61000-4-4 EFT: 電源: 2 kV; 信号:2 kV IEC 61000-4-5 サージ: 電源:2 kV; 信号:2 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 PFMF |
| Radio 周波数 | FCC, IC, WPC, RED |
| Radio | MIC |
| 鉄道 | EN 50121-4, EN 50155 |
| 鉄道火災保護 | EN 45545-2 |
| 安全 | EN 60950-1, UL 60950-1, IEC 60950-1 |
| MTBF | |
| 時間 | 290,937 時間 |
| 規格 | Telcordia SR332 |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | MOXA社 製品保証方針 |
サイズ (単位=mm（inch）)
| TAP-323-EU-CT-T | 鉄道線路側のワイヤレスアクセスポイント EU 802.11a/b/g/n 屋外、IP68 動作温度-40～75°C デュアルRF |
|---|---|
| TAP-323-US-CT-T | 鉄道線路側のワイヤレスアクセスポイント US 802.11a/b/g/n 屋外、IP68 動作温度-40～75°C デュアルRF |
| TAP-323-JP-CT-T | 鉄道線路側のワイヤレスアクセスポイント JP 802.11a/b/g/n 屋外、IP68 動作温度-40～75°C デュアルRF |
TAP-323シリーズ 製品一覧
| TAP-323-EU-CT-T | 鉄道沿線デュアルRadio 802.11n IP68保護等級ワイヤレスAP |
| TAP-323-JP-CT-T | 鉄道沿線デュアルRadio 802.11n IP68保護等級ワイヤレスAP |
| TAP-323-US-CT-T | 鉄道沿線デュアルRadio 802.11n IP68保護等級ワイヤレスAP |
