TN-5308-4PoE-48-T
EN 50155 8ポート IEEE 802.3af PoE アンマネージドイーサネットスイッチ
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
2024年09月23日 販売終了
本製品は 2024年09月23日をもちまして 販売を終了いたしました。
主な製品特長
- 4 IEEE 802.3af 準拠PoE および イーサネットコンボポート
- 最大15.4 W @ 48 VDC/PoEポート提供
- EN 50155 および EN 50121-4準拠
- -40～75℃動作温度範囲 (Tモデル)
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 型番
- シリーズ
- FAQ

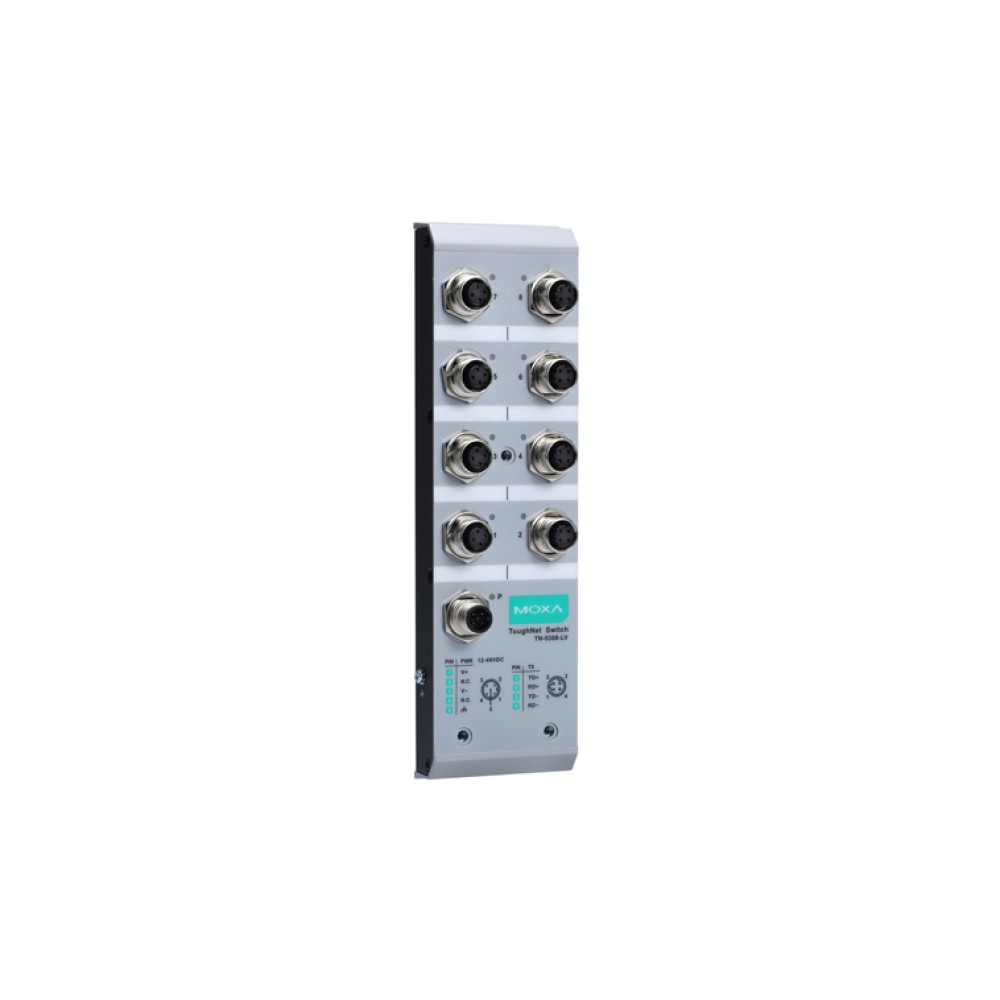

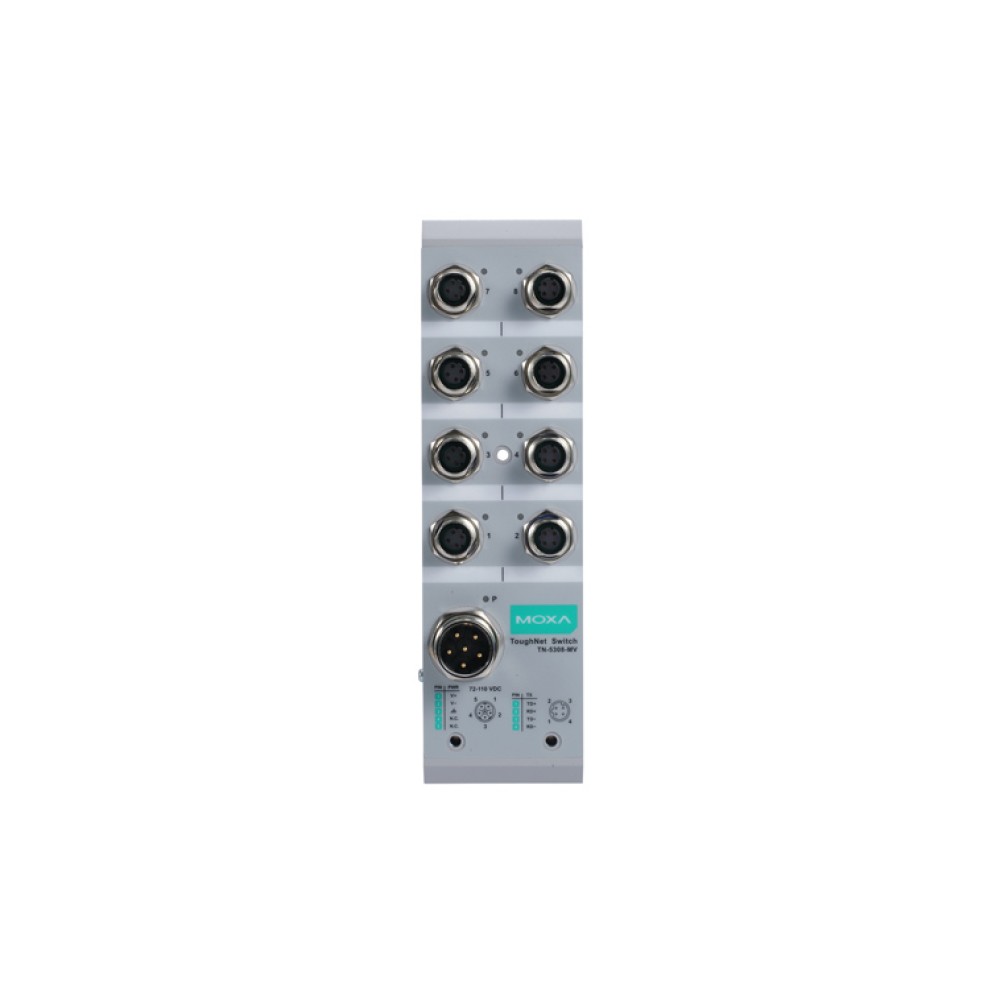

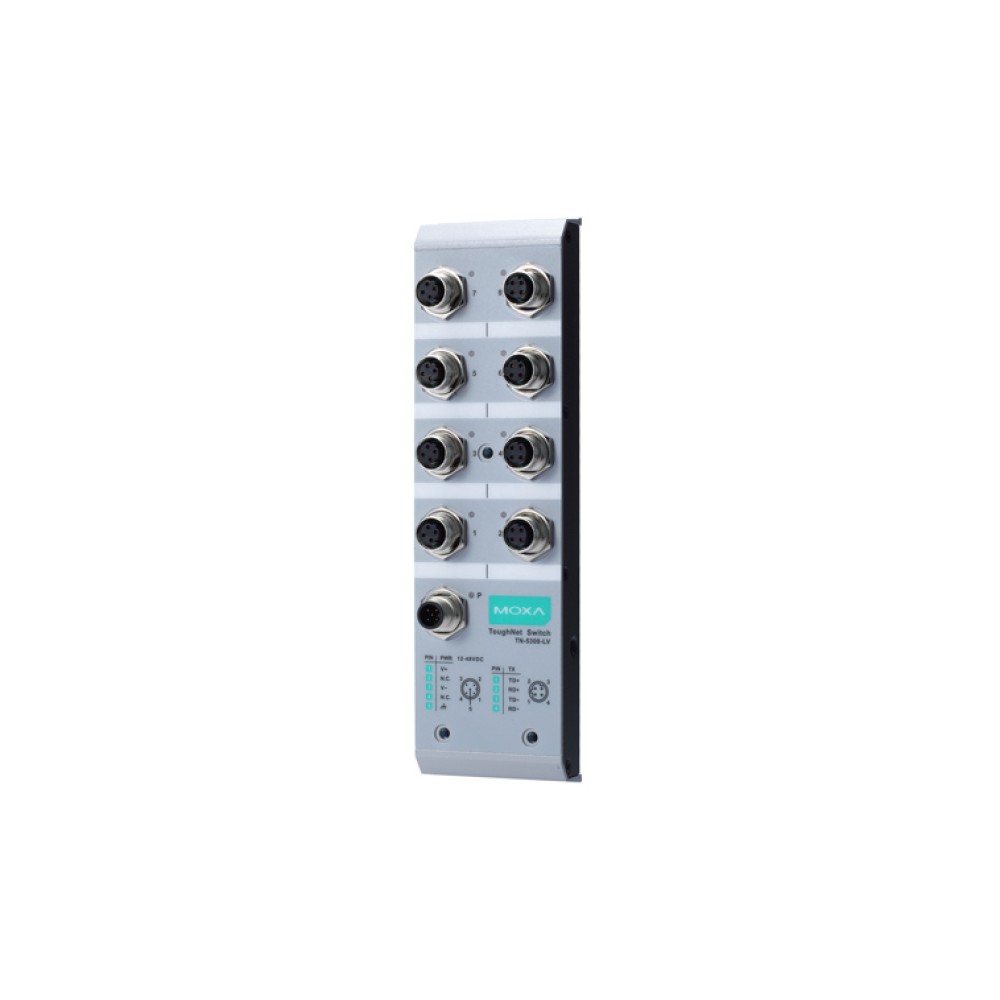

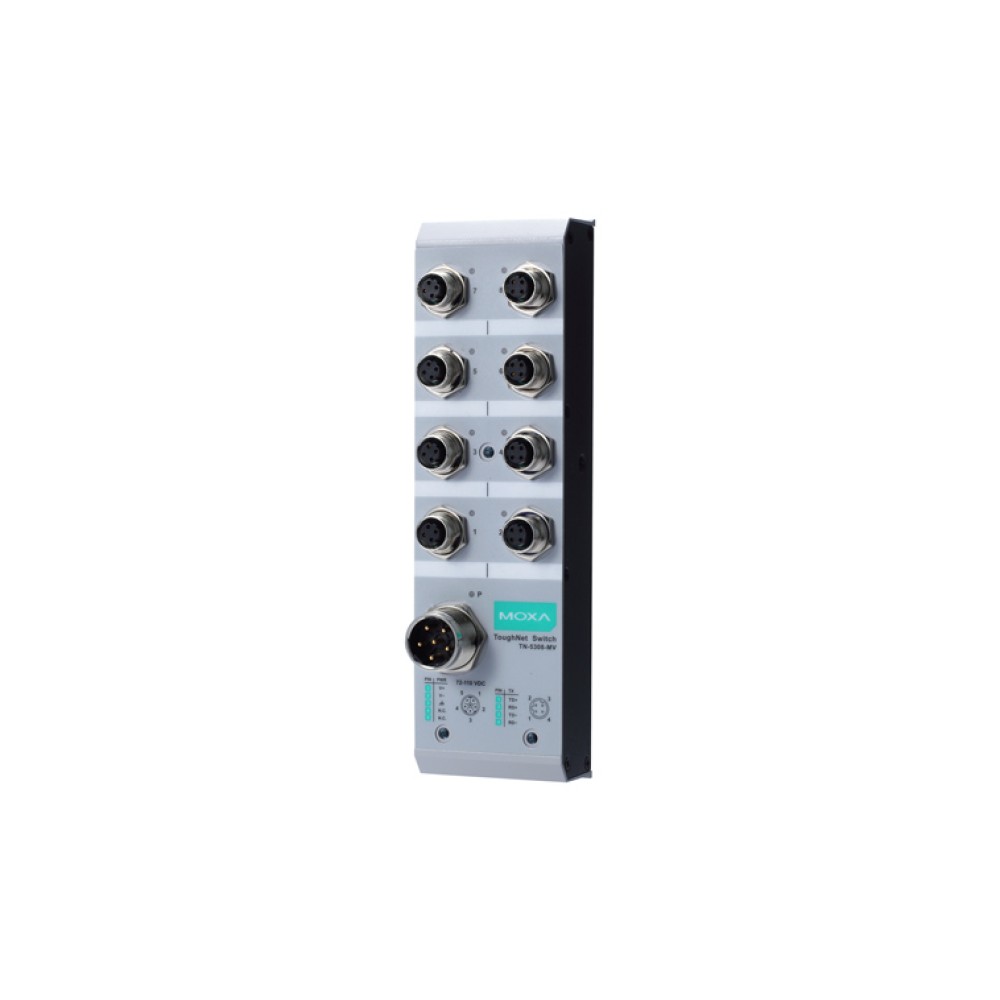

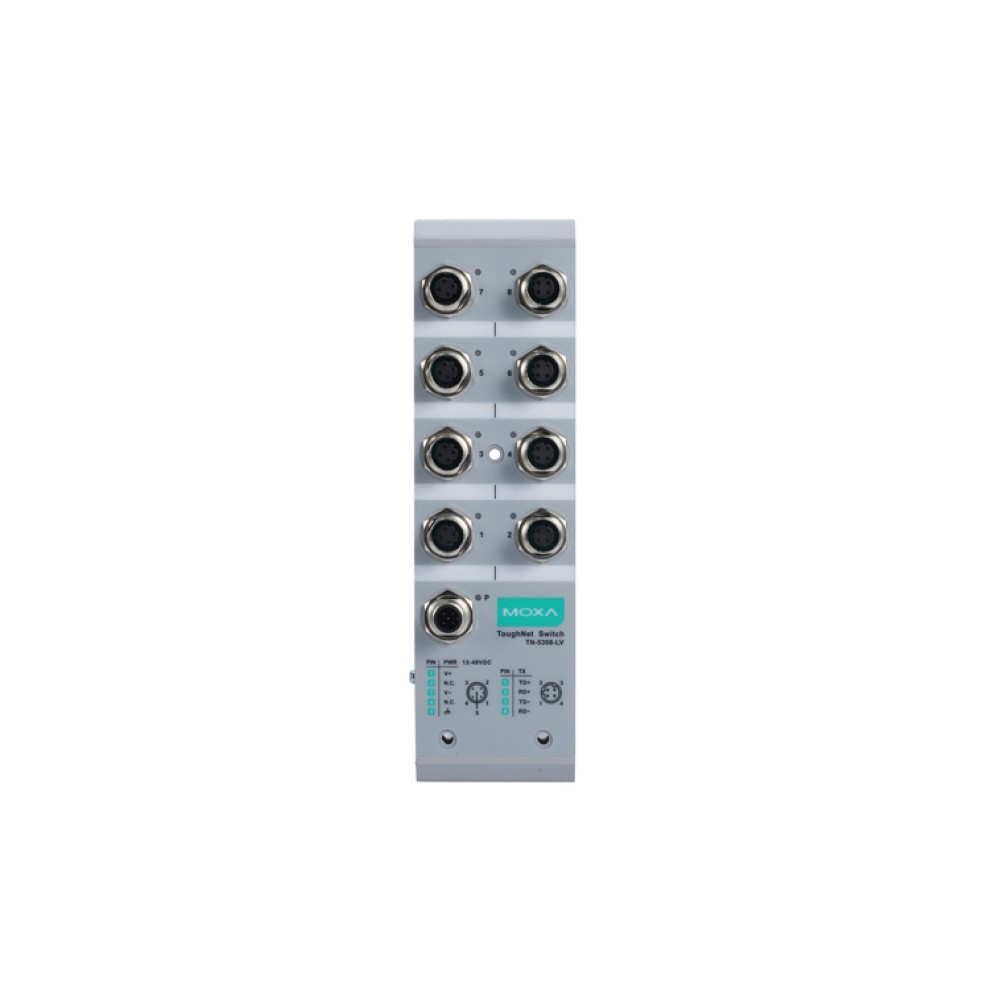

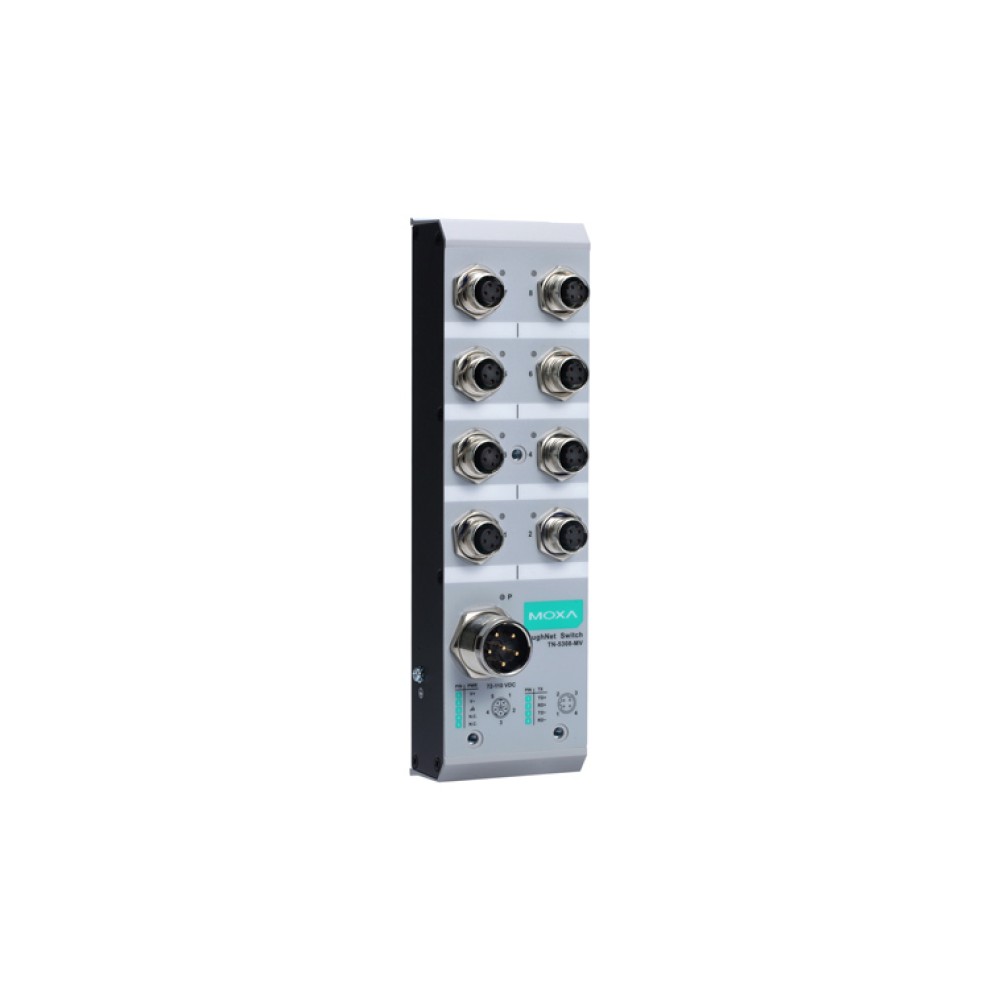

ToughNet TN-5308-4/8PoEシリーズM12アンマネージドイーサネットスイッチは、厳しい産業環境アプリケーション用として設計されています。TNシリーズスイッチは、車両、ビークル、鉄道といった物理的な振動および衝撃のある苛酷な環境オペレーションに耐え、信頼性のある、タイトかつ堅牢な接続が可能なM12およびスクリューコネクタを使用しています。TN-5308-4/8PoEシリーズイーサネットスイッチは、4/8 IEEE 802.3af準拠PoE (Power-over-Ethernet) ポートをサポートする8 ファーストイーサネットM12ポートを提供します。スイッチは、電力給電機器 (PSE) として分類され、ポート単位で最大15.4Wを提供します。
TN-5308-4/8PoEスイッチは、IEEE 802.3af準拠の監視カメラ、ワイヤレスアクセスポイント、IP電話といった受電機器 (PD) に対して電力を供給することができるのであえて新規に電源配線を敷設する必要がありません。スイッチは、10/100Mサポート、IEEE 802.3/802.3u/802/3x、全2重/半2重、MDI/MDI-Xオートセンシングまた、産業イーサネットネットワークの経済的なソリューションを提供します。更に、-40～75℃の拡張動作温度範囲を備えたモデルも提供します。TN-5308-4/8PoEスイッチは、EN50155/50121-4 (鉄道アプリケーション) に準拠すると共に様々な産業アプリケーションに適しています。
| テクノロジ | |
| 規格 | IEEE 802.3 10BaseT IEEE 802.3u 100BaseT(X) IEEE 802.3x フロー制御 IEEE 802.3af Power-over-Ethernet |
|---|---|
| プロセッシングタイプ | ストアー および フォワード |
| フロー制御 | IEEE802.3x フロー制御、バックプレッシャーフロー制御 |
| インターフェース | |
| M12ポート | 10/100BaseT(X) オートネゴシエーションスピード、全2重/半2重モード、オートMDI/MDI-X接続 |
| LED 表示 | PWR、LNK/ACT、PoE |
| 電源 | |
| 入力電圧 | 48 VDC (46～50 V) |
| 入力電流 |
|
| 過電流保護 | 3 A @ 48 VDC |
| 接続 | M12コネクタ |
| 逆極性保護 | 有 |
| PoE (ポートあたり) | |
| 最大出力電力 | 15.4 W |
| 出力電圧 | 44～48.5 VDC |
| 最大出力電流 | 350 mA |
| 最大過負荷保護 | 400 mA |
| メカニカル | |
| ハウジング | メタル、IP40等級保護 |
| サイズ | TN-5308-4PoE：60 x 216.6 x 48.7 mm TN-5308-8PoE：80 x 216.6 x 49.5 mm |
| 重さ | TN-5308-4PoE：675 g TN-5308-8PoE：970 g |
| インストレーション | パネルマウンティング、DINレールマウンティング (オプショナルキット) |
| 環境 | |
| 動作温度 | 標準モデル：0～60℃ ワイド温度モデル：-40～75℃ |
| 保管温度 | -40～85℃ |
| 相対湿度 | 5～95% (結露なきこと) |
| 規格 および 認証 | |
| 安全 | UL 508 (申請中) |
| EMI | FCC Part 15 Subpart B Class A、EN 55022 Class A |
| EMS | EN 61000-4-2 (ESD) Level 3 EN 61000-4-3 (RS) exceeds Level 3 EN 61000-4-4 (EFT) Level 3 EN 61000-4-5 (サージ) Level 3 EN 61000-4-6 (CS) Level 3 EN 61000-4-8 EN 61000-4-11 |
| 鉄道交通 | (パネルマウンティングインストレーション) EN 50155、EN 50121-4 (申請中) |
| 衝撃 | IEC 61373 |
| 落下 | IEC 60068-2-32 |
| 振動 | IEC 61373 |
認証に関しては、Moxaの最新webサイトをチェックしてください | |
| 保証 | |
| 保証期間 | 5年間 |
| 詳細 | Moxa社 製品保証方針 |
| TN-5308-4PoE-48-T | アンマネージドイーサネットスイッチ 4 10/100BaseT(X)ポート および 4 PoEポート/M12コネクタ -40～75℃動作温度 |
|---|
オプショナルアクセサリ
| DINレール電源 | |
| DR-75-48 | 75W/1.6A DINレール48 VDC電源 ユニバーサル85 ～ 264VAC入力 動作温度：-10～60℃ |
|---|---|
| DR-120-48 | 120W/2.5A DINレール48 VDC電源 ユニバーサル88～132 VAC または 176～264 VAC入力 (スイッチ切換) 動作温度：-10～60℃ |
| DRP-240-48 | 240W/5A DINレール48 VDC電源 ユニバーサル85 ～ 264VAC入力 動作温度：-10～70℃ |
| 電源コード | |
| CBL-M23(FF6P)/Open-BK-100 IP67 | M23 電源コード |
| CBL-M12D(MM4P)/RJ45-100 IP67 | 1m D-coded M12 ― RJ45 Cat-5C UTPイーサネットケーブル 4ピン(M)M12コネクタ IP67等級 |
| CBL-M12(FF5P)/Open-100 IP67 | 1m A-coded M12 ― 5ピン電源ケーブル 5ピン(F)M12コネクタ IP67等級 |
| キャップ | |
| A-CAP-M12M-M | M12(M)コネクタ用メタルキャップ |
| A-CAP-M12F-M | M12(F)コネクタ用メタルキャップ |
| マウンティングキット | |
| DK-TN-5308 | DK-TN-5308 |
| コネクタ | |
| M12D-4P-IP68 | フィールドインストール可能M-12 D-codedスクリューインセンサーコネクタ 4ピン(M) IP68等級 |
TN-5308シリーズ 製品一覧
| TN-5308-4PoE-48 | EN50155 5ポート アンマネージドイーサネットスイッチ |
| TN-5308-4PoE-48-CT-T | EN50155 8ポート（PoE 4ポート）,48 VDC,-40～75℃動作温度 コーティング 産業用イーサネットスイッチ |
| TN-5308-4PoE-48-T | EN 50155 8ポート IEEE 802.3af PoE アンマネージドイーサネットスイッチ |
| TN-5308-8PoE-48 | EN 50155 8ポート IEEE 802.3af PoE アンマネージドイーサネットスイッチ |
| TN-5308-8PoE-48-CT-T | EN50155 8ポート（PoE 8ポート）,48 VDC,-40～75℃動作温度 コーティング 産業用イーサネットスイッチ |
| TN-5308-8PoE-48-T | EN50155 8ポート（PoE 8ポート）,48 VDC,-25～60℃動作温度 産業用イーサネットスイッチ |
| TN-5308-LV | EN 50155 8ポート IEEE 802.3af PoE アンマネージドイーサネットスイッチ |
| TN-5308-LV-CT | 8ポートM12アンマネージドイーサネットスイッチ TN-5308 |
| TN-5308-LV-CT-T | EN50155 8ポート,12/24/36/48 VDC,-40～75℃動作温度 コーティング 産業用イーサネットスイッチ |
| TN-5308-LV-T | EN50155 8ポート,12/24/36/48 VDC,-40～75℃動作温度 産業用イーサネットスイッチ |
| TN-5308-MV | EN50155 8ポート,72/96/110 VDC,-25～60℃動作温度 産業用イーサネットスイッチ |
| TN-5308-MV-CT | EN50155 8ポート,72/96/110 VDC,-25～60℃動作温度 コーティング 産業用イーサネットスイッチ |
| TN-5308-MV-CT-T | EN50155 8ポート,72/96/110 VDC,-40～75℃動作温度 コーティング 産業用イーサネットスイッチ |
| TN-5308-MV-T | EN50155 8ポート,72/96/110 VDC,-40～75℃動作温度 産業用イーサネットスイッチ |
| TN-5308-4PoE-48-CT | EN50155 8ポート（PoE 4ポート）,48 VDC,-25～60℃動作温度 コーティング 産業用イーサネットスイッチ |
| TN-5308-8PoE-48-CT | EN50155 8ポート（PoE 8ポート）,48 VDC,-25～60℃動作温度 コーティング 産業用イーサネットスイッチ |
