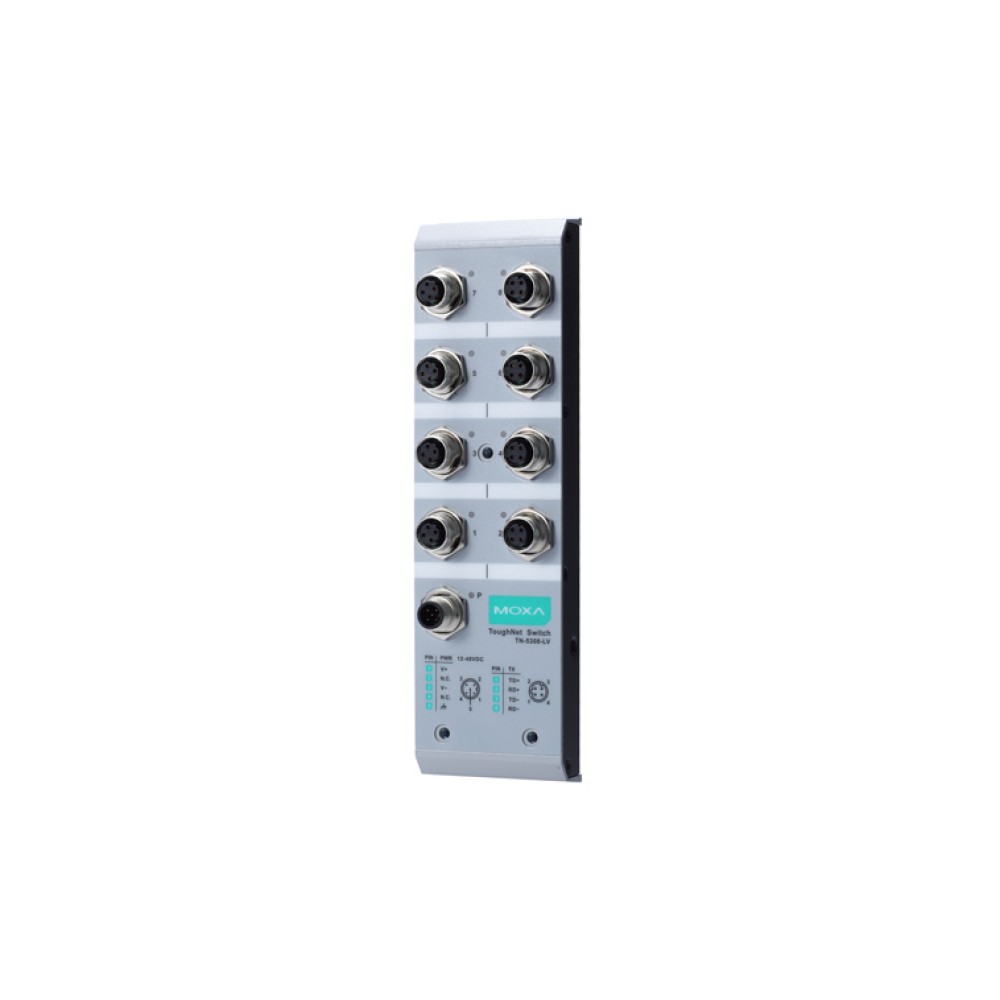

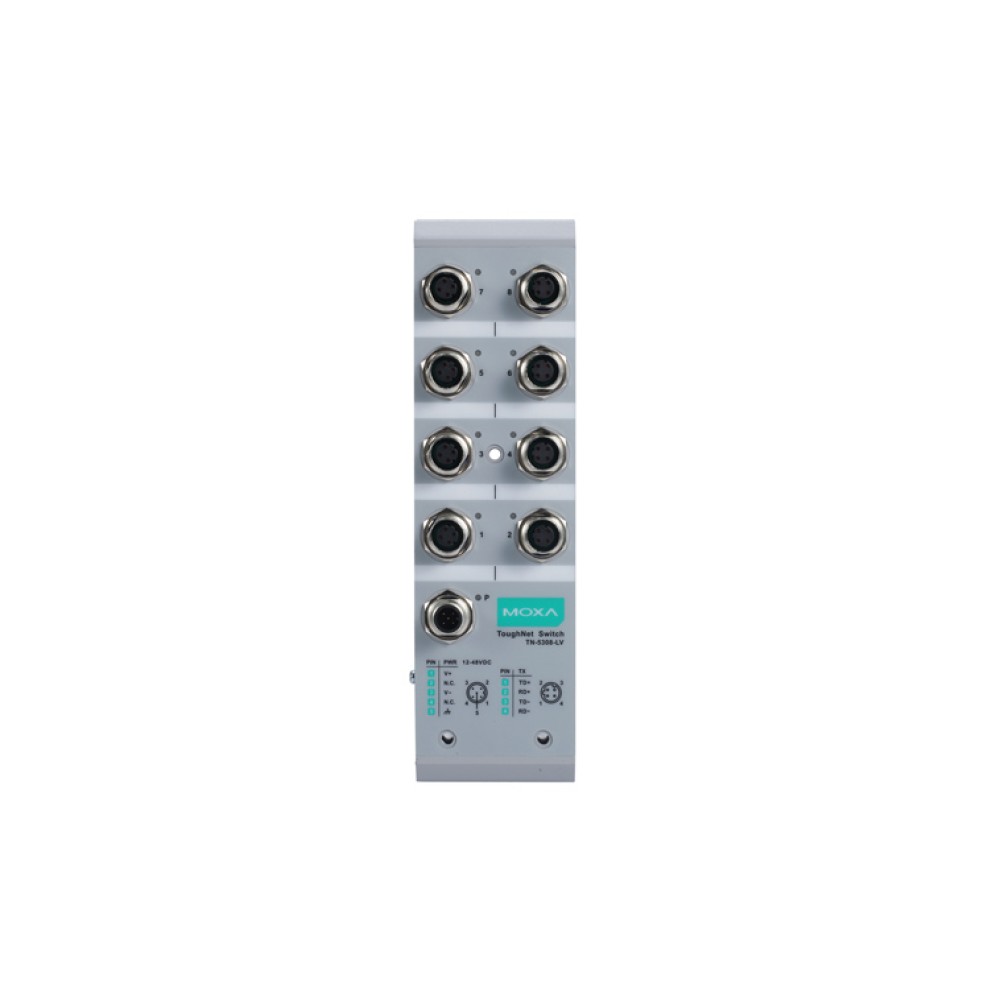

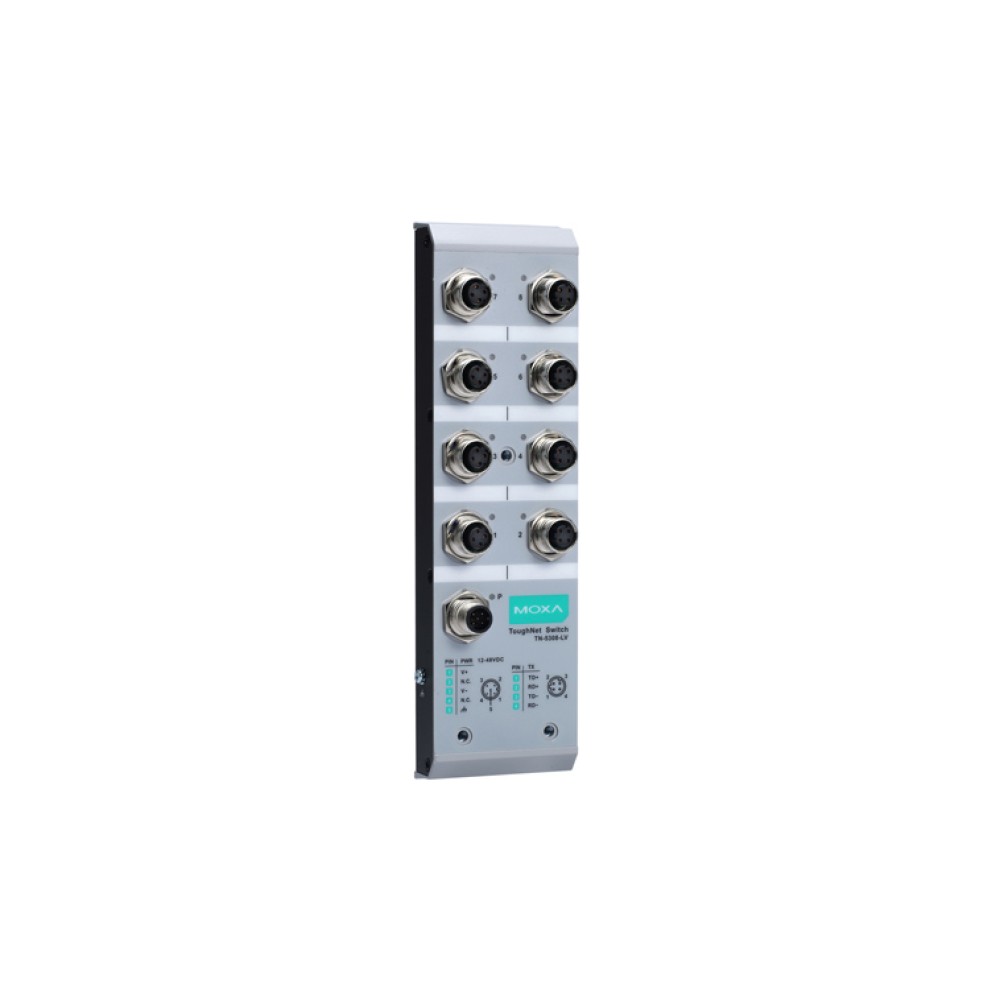

TN-5308-LV-CT
8ポートM12アンマネージドイーサネットスイッチ TN-5308
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
2024年09月23日 販売終了
本製品は 2024年09月23日をもちまして 販売を終了いたしました。
主な製品特長
- 12/24/36/48 または 72/96/110VDC ユニバーサル電源入力レンジ
- M12コネクタ および IP40メタルハウジング
- IEEE 802.3/802.3u/802.3xサポート
- EN 50155/50121-3-2/50121-4, NEMA TS2 および e-mark準拠
- -40～75℃動作温度範囲 (Tモデル)
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
ToughNet TN-5308シリーズM12アンマネージドイーサネットスイッチは、厳しい工業環境のアプリケーション用として設計されています。TNシリーズスイッチは、振動および衝撃といった障害のある環境のオペレーションに耐えられる信頼性のあるタイトかつ堅牢な接続を実行できるM12コネクタを使用しています。ToughNet TN-5308シリーズイーサネットスイッチは、8ファーストイーサネットM12ポートの提供、IEEE 802.3 (10BaseT)、IEEE 802.3u (100BaseT(X))、IEEE 802.3x (フロー制御)、全2重/半2重、MDI/MDI-Xオートセンシングをサポートをすることにより産業イーサネットネットワーク の経済的なソリューションを提供することができます。TN シリーズスイッチは、厳しい工業環境に適した-40～75℃のワイド温度動作モデルを提供できます。TN-5308シリーズイーサネットスイッチは、EN 50155/50121-3-2/50121-4 (鉄道アプリケーション)、NEMA TS2 (交通管制システム)、e-mark (ビークル)の要求に準拠しているので各種産業用アプリケーションに最適なスイッチとして使用することができます。
| テクノロジ | |
| 規格 | IEEE 802.3、10BaseT IEEE 802.3u、100BaseT(X) IEEE 802.3x、フロー制御 |
|---|---|
| プロセッシングタイプ | ストア・アンド・フォワード |
| プロトコル | IEEE802.3xフロー制御、バックプレッシャフロー制御 |
| インターフェース | |
| M12ポート | 10/100BaseT(X) オートネゴシエーションスピード、全2重/半2重モード、オートMDI/MDI-X接続 |
| LED表示 | PWR、10/100M |
| メカニカル | |
| ハウジング | メタル、IP40プロテクション |
| 重さ | 485g |
| サイズ | TN-5308-LV：60×216.6×36.1mm |
| 取付方式 | パネルマウント、DINレールマウント (オプションキット) |
| 環境 | |
| 動作温度 | 標準モデル：0 ～ 60℃ ワイド温度モデル：-40 ～ 75℃ |
| 保管温度 | -40 ～ 85℃ |
| 動作湿度 | 5 ～ 95% RH (結露なきこと) |
| 電源 | |
| 入力電圧 | TN-5308-LV：12/24/36/48VDC (7 ～ 60VDC) |
| 入力電流 | TN-5308-LV：0.19A @12VDC, 0.10A @24VDC, 0.054A @48VDC |
| 過電流保護 | 有 |
| 接続 | TN-5308-LV：M12 A-coding,5ピン(M)コネクタ |
| 可逆極性保護 | 有 |
| 認証 | |
| EMI | FCC Part 15,CISPR (EN55022) class A |
| EMS | EN61000-4-2 (ESD), level 3 EN61000-4-3 (RS), level 3 EN61000-4-4 (EFT), level 3 EN61000-4-5 (Surge), level 3 EN61000-4-6 (CS), level 3 EN61000-4-8 EN61000-4-11 EN61000-4-12 |
| 安全 | UL508 (申請中) |
| 衝撃 | IEC61373 |
| 落下 | IEC60068-2-32 |
| 振動 | IEC61373 |
| 交通管制 | NEMA TS2 (申請中) |
| 道路管制 | e-mark (申請中) |
| 鉄道管制 | EN50155 (環境,申請中), EN50121-3-2 (申請中), EN50121-4 (申請中) |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |
Dimension
| TN-5308-LV-T | アンマネージドイーサネットスイッチ 8x10/100BaseT(X)ポート M12 コネクタ 7～60VDC 動作温度：-40～75℃ |
|---|
TN-5308シリーズ 製品一覧
| TN-5308-4PoE-48 | EN50155 5ポート アンマネージドイーサネットスイッチ |
| TN-5308-4PoE-48-CT-T | EN50155 8ポート（PoE 4ポート）,48 VDC,-40～75℃動作温度 コーティング 産業用イーサネットスイッチ |
| TN-5308-4PoE-48-T | EN 50155 8ポート IEEE 802.3af PoE アンマネージドイーサネットスイッチ |
| TN-5308-8PoE-48 | EN 50155 8ポート IEEE 802.3af PoE アンマネージドイーサネットスイッチ |
| TN-5308-8PoE-48-CT-T | EN50155 8ポート（PoE 8ポート）,48 VDC,-40～75℃動作温度 コーティング 産業用イーサネットスイッチ |
| TN-5308-8PoE-48-T | EN50155 8ポート（PoE 8ポート）,48 VDC,-25～60℃動作温度 産業用イーサネットスイッチ |
| TN-5308-LV | EN 50155 8ポート IEEE 802.3af PoE アンマネージドイーサネットスイッチ |
| TN-5308-LV-CT | 8ポートM12アンマネージドイーサネットスイッチ TN-5308 |
| TN-5308-LV-CT-T | EN50155 8ポート,12/24/36/48 VDC,-40～75℃動作温度 コーティング 産業用イーサネットスイッチ |
| TN-5308-LV-T | EN50155 8ポート,12/24/36/48 VDC,-40～75℃動作温度 産業用イーサネットスイッチ |

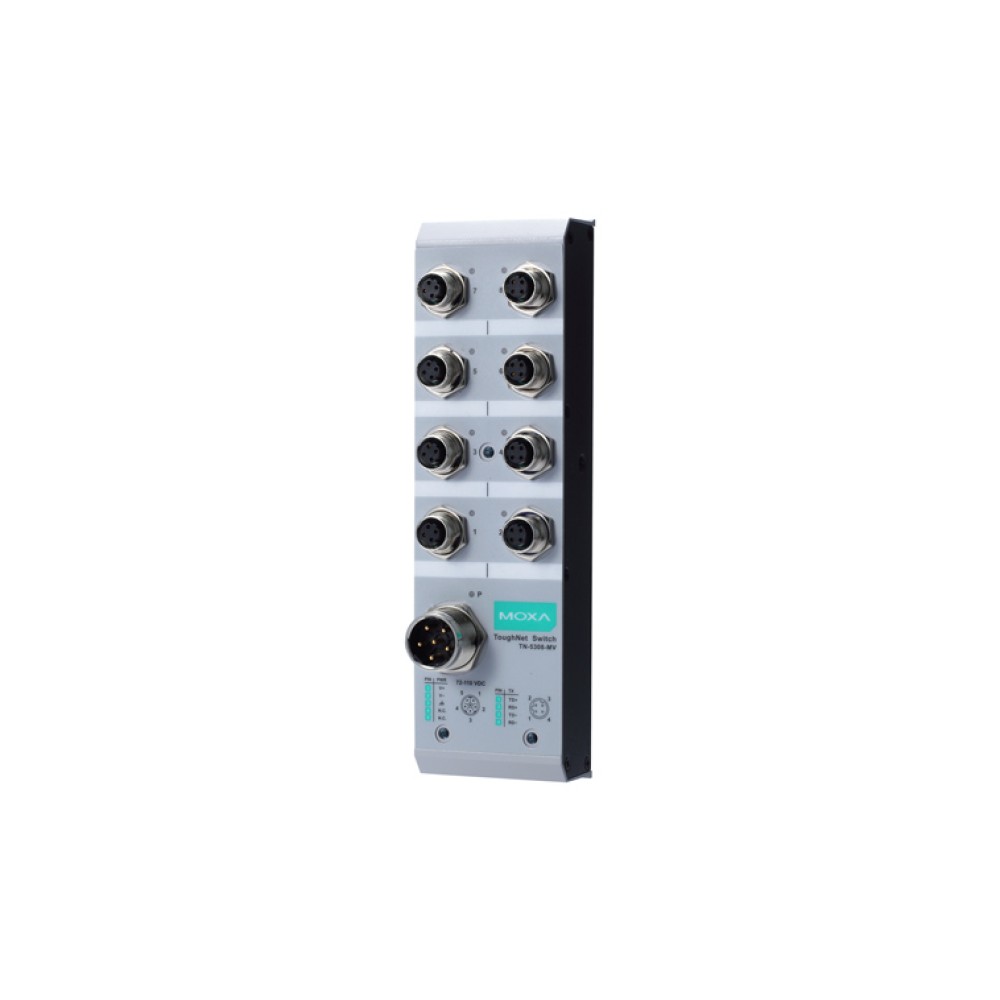

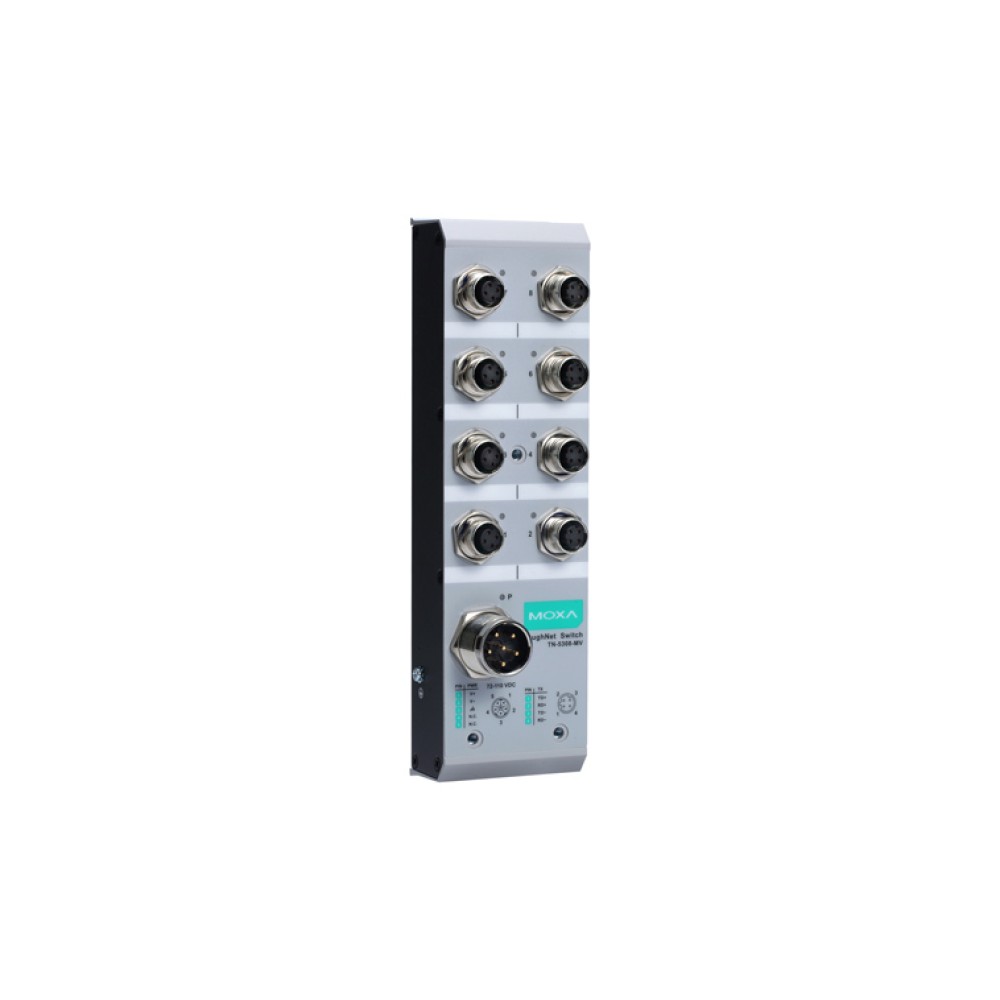

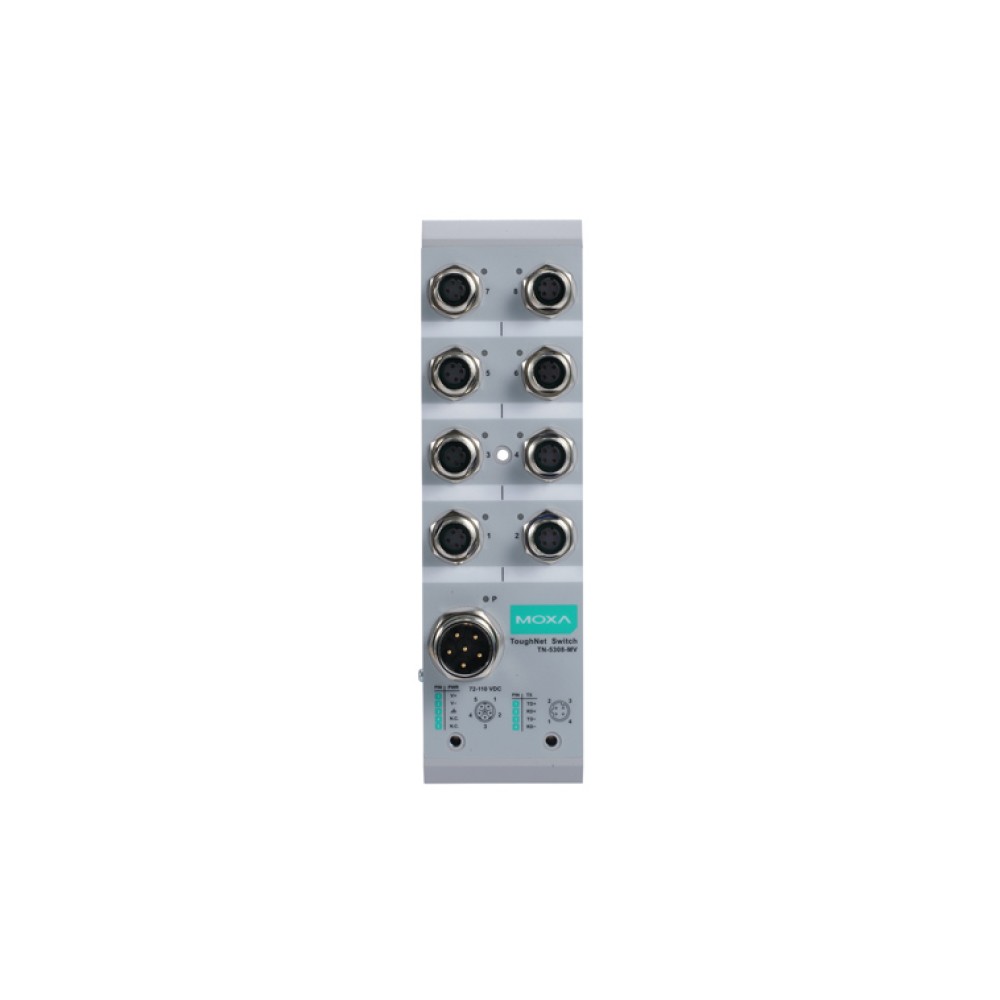

| TN-5308-MV | EN50155 8ポート,72/96/110 VDC,-25～60℃動作温度 産業用イーサネットスイッチ |
| TN-5308-MV-CT | EN50155 8ポート,72/96/110 VDC,-25～60℃動作温度 コーティング 産業用イーサネットスイッチ |
| TN-5308-MV-CT-T | EN50155 8ポート,72/96/110 VDC,-40～75℃動作温度 コーティング 産業用イーサネットスイッチ |
| TN-5308-MV-T | EN50155 8ポート,72/96/110 VDC,-40～75℃動作温度 産業用イーサネットスイッチ |
| TN-5308-4PoE-48-CT | EN50155 8ポート（PoE 4ポート）,48 VDC,-25～60℃動作温度 コーティング 産業用イーサネットスイッチ |
| TN-5308-8PoE-48-CT | EN50155 8ポート（PoE 8ポート）,48 VDC,-25～60℃動作温度 コーティング 産業用イーサネットスイッチ |
