TN-G4516-8GPoE-2XGPoE-2XGTXBP-WV-CT-T
EN 50155 16ポートNATルーター
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- プッシュプルM12コネクタを備えた4つの10Gポートと12ギガビットポート
- 24～110 VDC電源範囲の絶縁型電源
- すべてのEN 50155必須テスト項目に準拠*
- -40～70℃の動作温度範囲
- Turbo RingおよびTurbo Chain (リカバリタイム ＜ 50 ms @ 250スイッチ)およびRSTP/STPによるネットワーク冗長性サポート
- IEEE 802.3at/af準拠PoEおよびイーサネットコンボポート×12
- 最大30 W/ PoEポートの提供
* この製品は、EN 50155規格で定義されている鉄道車両アプリケーションに適しています。
詳細：EN 50155 コンプライアンス (PDF)
さらなる特長と機能
- スイッチあたり120Wのトータル電力バジェットにより、PoEポートあたり最大30Wの供給
- 異なるポリシーを使用したIPアドレス割り当て用 DHCP Option 82
- マルチキャストトラフィックをフィルタリングするIGMPスヌーピングおよびGMRP
- EtherNet/IPおよびModbus/TCP産業用イーサネットプロトコルのサポート
- ネットワーク計画を容易にするポートベース VLAN、IEEE 802.1Q VLAN、および GVRP
- QoS(IEEE 802.1p/1QおよびToS/DiffServ)により、リアルタイムのトラフィック分類と優先順位付けが可能
- 最適な帯域幅利用のためのIEEE 802.3ad LACP
- 異なるレベルのネットワークマネジメントのためのSNMPv1/v2c/v3
- TACACS+, SNMPv3、IEEE 802.1X、HTTPS、およびSSHを使用してネットワークセキュリティの強化
- RMONによる効率的なネットワーク監視とプロアクティブな機能
- 帯域幅マネジメントにより、予測できないネットワーク状態を予防
- ポートロックにより許可されたMACアドレスへのアクセスのみ許可
- ポートミラーリングによるオンラインデバッグ
- 電子メールおよびリレイ出力による自動警告通知
- ラインスワップによる迅速なリカバリ
- ネットワークマネジメントソフトウェアでのトポロジー自動検出のためのLLDP (リンク層検出プロトコル)
- Webブラウザ、Telnet/シリアルコンソール、CLI、およびWindowsユーティリティで構成可能
- ネットワークループを防止するループ保護
- ウォールマウンティングインストレーション
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ

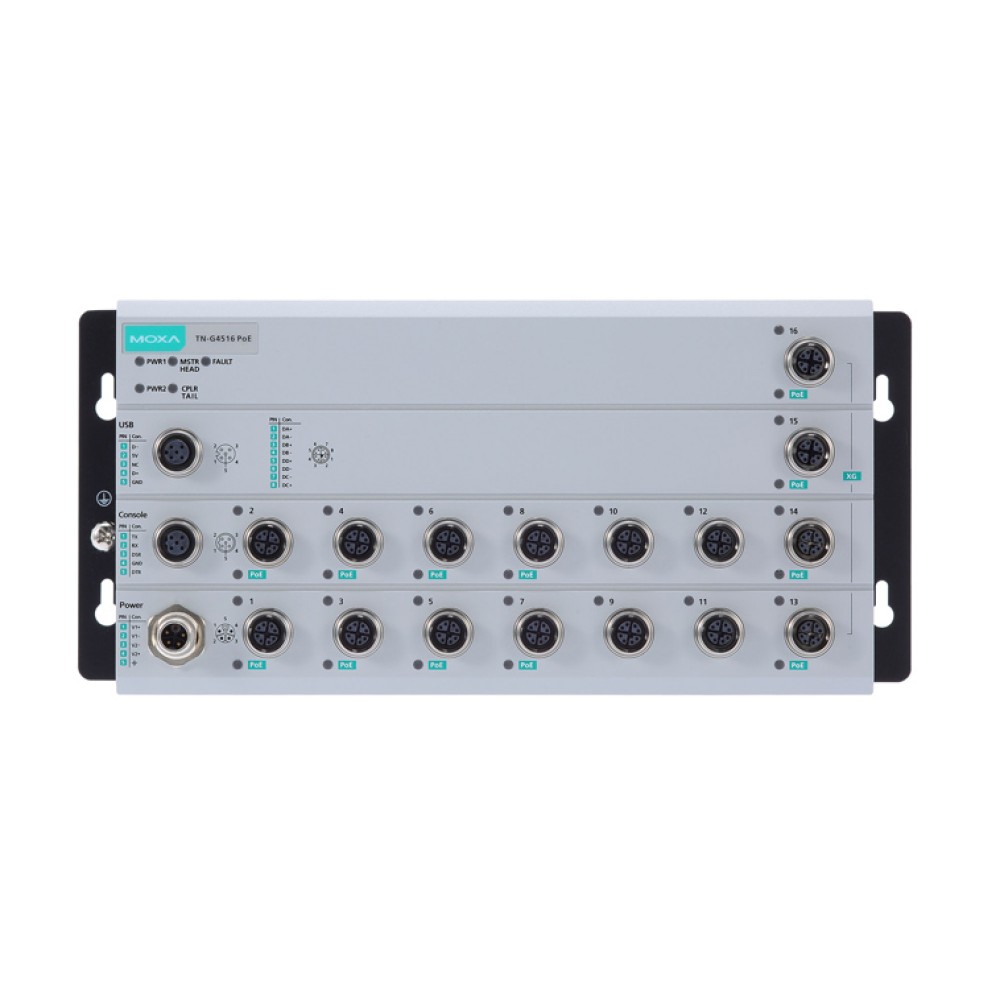

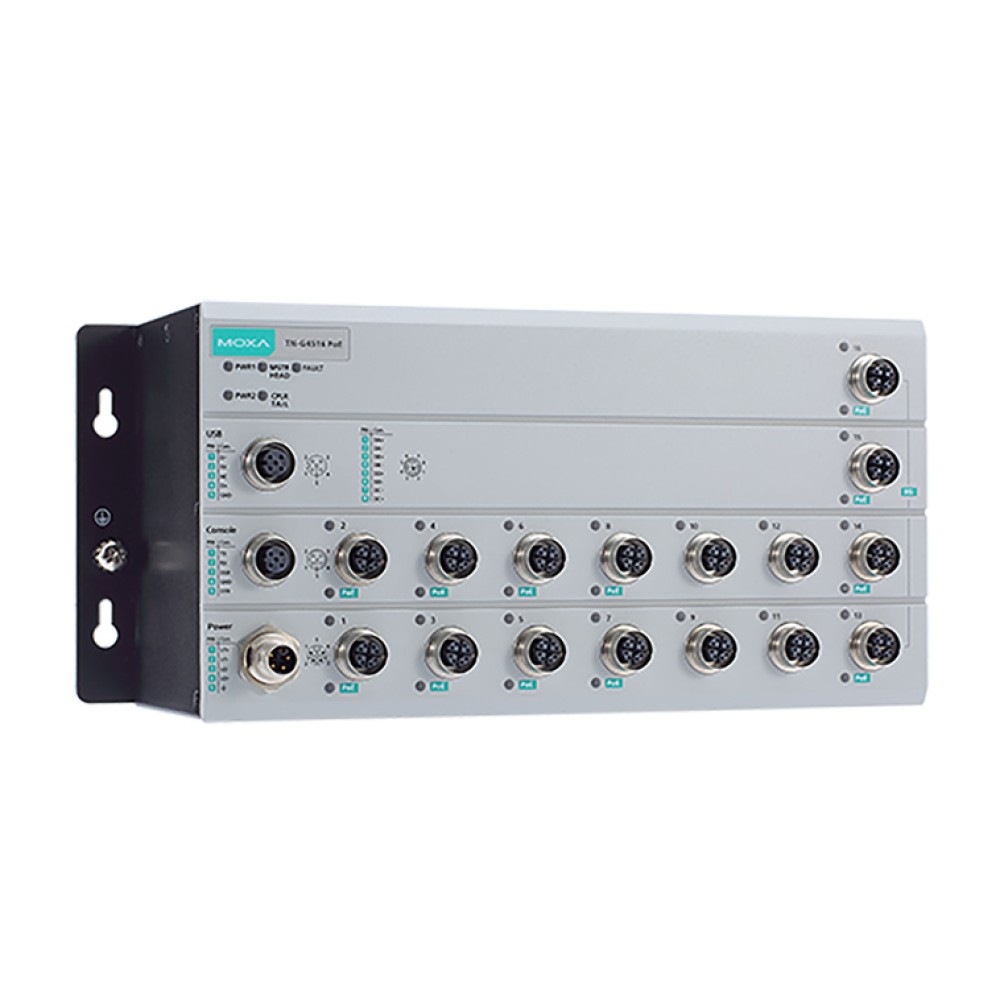

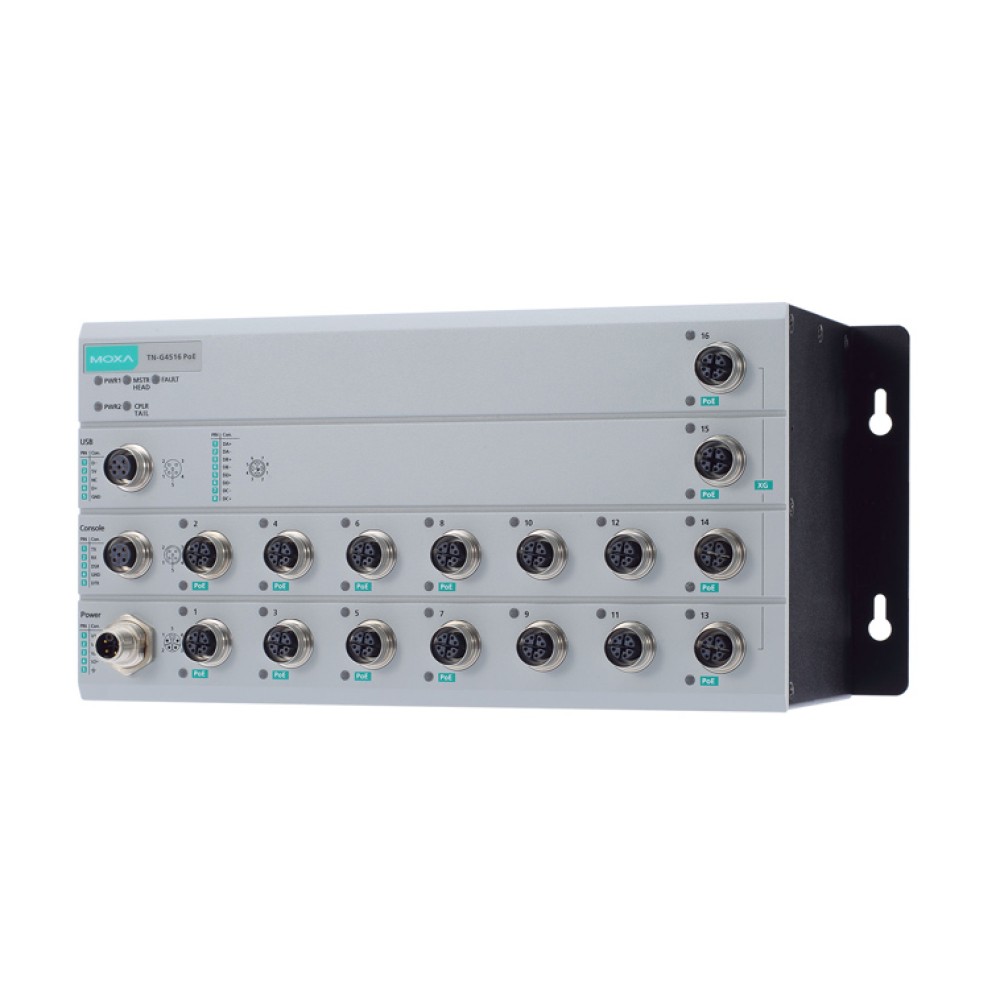

ToughNet TN-G4500シリーズM12マネージドイーサネットスイッチは、鉄道車両や鉄道沿線インストレーションなど、鉄道アプリケーションの目的に設計されています。これらのスイッチは、M12およびサーキュラコネクタによりタイトで強固なコネクションを確保し、定常的な振動および衝撃が発生する鉄道車両や産業環境において信頼性の高い動作を保証します。TN-G4500シリーズイーサネットスイッチは、PoE機能付の4つの10GイーサネットM12ポート、16ギガビットイーサネットM12ポート、およびPoE機能付の8ポートを提供します。これらのPoEスイッチは、給電デバイス(PSE)として分類され、IPカメラやワイヤレスアクセスポイントなどのIEEE 802.3at/af準拠の受電デバイス(PD)に、ポートあたり最大30Wの電力を供給します。
TN-G4500シリーズは、カスタマイズされたプッシュプルM12付ケーブルにより、迅速なインストレーションとタイトなコネクションを実現できます。24～110 VDCのワイド電源入力範囲と絶縁型デュアル電源入力により、世界中の異なる地域で同じタイプの電源を使用できるだけでなく、通信システムの信頼性も向上します。さらに、-40～70℃のワイド動作温度範囲のサポートにより、過酷な産業環境への導入が可能です。TN-G4500シリーズは、動作温度、電源入力電圧、サージ、ESD、振動、電源絶縁をカバーする鉄道規格EN 50155規格の重要なセクションに準拠すると共に、熱衝撃、湿気、腐食液、その他の悪環境条件からPCBなどを保護するコンフォーマルコーティングを施すことができるので、さまざまな産業用アプリケーションへの適合性を保証します。
| イーサネットインターフェース | |
| 10GBaseT(X)ポート (M12 Xコード 8ピン メスコネクタ/バイパスリレー付き) | TN-G4516 BPモデル：2 |
|---|---|
| 10/100/1000BaseT(X)ポート (M12 Xコード 8ピン メスコネクタ) | 4 |
| PoEポート (10GBaseT(X), M12 Xコード 8ピン メスコネクタ) | TN-G4516 non-BPモデル：4 TN-G4516 BPモデル：2 |
| PoEポート (100/1000BaseT(X), M12 Xコード 8ピン メスコネクタ) | 8 |
| 規格 | IEEE 802.1D-2004 for Spanning Tree Protocol IEEE 802.1p for Class of Service IEEE 802.1Q for VLAN Tagging IEEE 802.1s for Multiple Spanning Tree Protocol IEEE 802.1w for Rapid Spanning Tree Protocol IEEE 802.1X for authentication IEEE 802.3 for 10BaseT IEEE 802.3ab for 1000BaseT(X) IEEE 802.3u for 100BaseT(X) IEEE 802.3bz for 5GBaseT and 2.5GBaseT IEEE 802.3an for 10GBaseT IEEE 802.3ad for Port Trunk with LACP IEEE 802.3af/at for PoE/PoE+ output IEEE 802.3x for flow control |
| イーサネットソフトウェア機能 | |
| ブロードキャスト転送 | IPダイレクトブロードキャスト, ブロードキャスト転送 |
| 設定オプション | Command Line Interface (CLI), シリアル/Telnet/SSHを介したCommand Line Interface (CLI), Webコンソール (HTTP/HTTPS), Windowsユーティリティ |
| フィルタ | 802.1Q, GMRP, GVRP, IGMP v1/v2, Port-based VLAN, Static Multicast |
| 産業用プロトコル | SNMPv1/v2c/v3 |
| マネジメント | Account Management, Back Pressure Flow Control, DHCP Option 66/67/82, DHCP Server/Client, Flow control, HTTP, IPv4/IPv6, LLDP, Port Mirror, QoS/CoS/ToS, RARP, RMON, SMTP, SNMP Inform, Syslog, Telnet, SNMP Trap |
| MIB | Bridge MIB, Ethernet-like MIB, MIB-II, P-BRIDGE MIB, Q-BRIDGE MIB, RMON MIB Groups 1, 2, 3, 9, RSTP MIB |
| 冗長プロトコル | Link Aggregation, MSTP, RSTP, STP, Turbo Chain, Turbo Ring v1/v2, Turbo Ring with DRC |
| セキュリティ | TACACS+, ブロードキャストストーム保護, HTTPS/SSL, Local Account Accessibility, Port Lock, RADIUS, Rate Limit, SSH |
| タイムマネジメント | NTP Server/Client, SNTP |
| スイッチプロパティ | |
| IGMPグループ | 256 |
| 最大VLAN数 | 256 |
| プライオリティキュー | 4 |
| VLAN IDレンジ | VID 1 ～ 4094 |
| LEDインターフェース | |
| LEDインジケータ | PWR1, PWR2, FAULT, MSTR/HEAD, CPLR/TAIL, Ethernet, PoE |
| シリアルインターフェース | |
| コンソールポート | RS-232C (M12 Bコード 5ピン メスコネクタ) |
| 電源パラメータ | |
| 入力電圧 | 24/36/48/72/96/110 VDC |
| 電源入力数 | 2 |
| 動作電圧 | 16.8 ～ 137.5 VDC |
| 過電流保護 | サポート |
| 逆極性保護 | サポート |
| トータルPoEパワーバジェット | 120 W |
| 入力電流 | 7.5 A @ 24 VDC |
| 電源コネクタ | M12 Kコード 5ピン オスコネクタ |
| メカニカル | |
| ハウジング | メタル |
| 保護等級 | IP40 |
| サイズ | 291.6 × 117.7 × 132.2 mm |
| 重量 | TN-G4516 /バイパスなし：2,730g TN-G4516 /バイパスあり：2,740g |
| インストレーション | ウォールマウント |
| 保護 | PCBコンフォーマルコーティング (CTモデルのみ) |
| 環境 | |
| 動作温度 | -40～70℃ |
| 保管温度(パッケージ含) | -40～85℃ |
| 相対湿度 | 5～95% (結露なきこと) |
| 高度 | 2000 m |
| 規格および認証 | |
| EMC | EN 55032/24 |
| EMS | IEC 61000-4-2 ESD: 6 kV;気中: 8 kV IEC 61000-4-3 RS: 80 MHz ～ 6 GHz: 20 V/m IEC 61000-4-4 EFT: 電源: 2 kV; 信号: 2 kV IEC 61000-4-5 サージ: 2 kV; 信号: 2 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 PFMF |
| 落下 | IEC 60068-2-31 |
| 周波数 | FCC |
| 鉄道 | EN 50121-4, EN 50155, IEC 60571 |
| 鉄道火災保護 | EN 45545-2 |
| 安全 | IEC 62368-1, UL 62368-1 |
| 衝撃 | IEC 60068-2-27, IEC 61373, EN 50155 |
| 振動 | IEC 60068-2-64, IEC 61373, EN 50155 |
| 宣言 | |
| グリーンプロダクト | RoHS, CRoHS, WEEE |
| MTBF | |
| 時間 | TN-G4516 /バイパスなし：436,136 時間 TN-G4516 /バイパスあり：435,764 時間 |
| 規格 | Telcordia SR332 |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | MOXA社 製品保証方針 |
サイズ：単位 = mm (inch)
| TN-G4516-8GPoE-2XGPoE-2XGTXBP-WV-T | EN50155 Layer 2 マルチギガビットスイッチ 10G BaseT(X)ポート, バイパスリレー付き M12 Xコード 8ピンメスコネクタ×2、 10G BaseT(X)PoEポート, M12 Xコード 8ピンメスコネクタ×2 |
|---|---|
| TN-G4516-8GPoE-4XGPoE-WV-T | EN50155 Layer 2 マルチギガビットスイッチ 10G BaseT(X)PoEポート, M12 Xコード 8ピンメスコネクタ×4 |
| TN-G4516-8GPoE-4XGPoE-WV-CT-T | EN50155 Layer 2 マルチギガビットスイッチ 10G BaseT(X)PoEポート, M12 Xコード 8ピンメスコネクタ×4、 コンフォーマルコーティング |
| TN-G4516-8GPoE-2XGPoE-2XGTXBP-WV-CT-T | EN50155 Layer 2 マルチギガビットスイッチ 10G BaseT(X)ポート, バイパスリレー付き M12 Xコード 8ピンメスコネクタ×2、 10G BaseT(X)PoEポート, M12 Xコード 8ピンメスコネクタ×2、 コンフォーマルコーティング |
TN-G4500シリーズ 製品一覧
| TN-G4516-8GPoE-2XGPoE-2XGTXBP-WV-CT-T | EN 50155 16ポートNATルーター |
| TN-G4516-8GPoE-2XGPoE-2XGTXBP-WV-T | EN50155 Layer 2 マルチギガビットスイッチ |
| TN-G4516-8GPoE-4XGPoE-WV-CT-T | EN50155 Layer 2 マルチギガビットスイッチ |
| TN-G4516-8GPoE-4XGPoE-WV-T | EN50155 Layer 2 マルチギガビットスイッチ |
