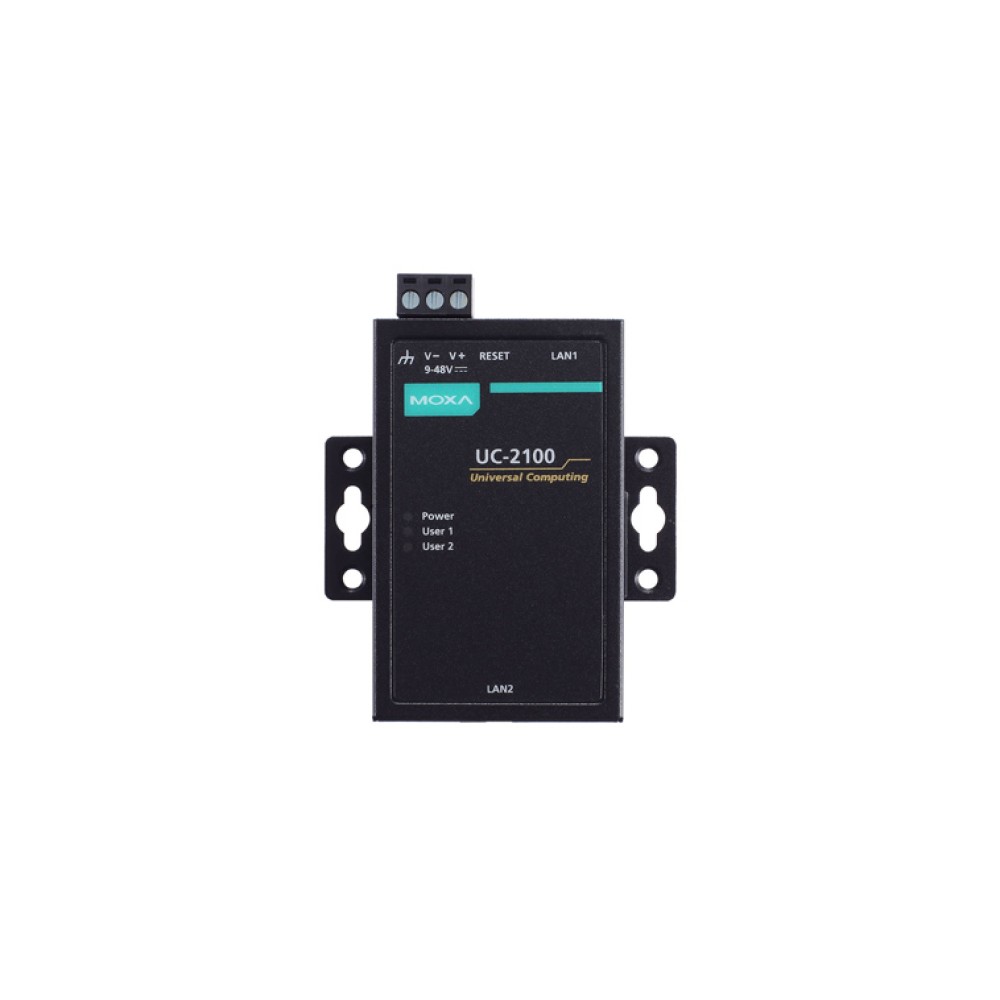

UC-2102-LX

IIoTアプリケーションのためのArmベース パームサイズ 産業用コンピューティングプラットフォーム

主な製品特長

  • Armv7 Cortex-A8 600-1000MHzプロセッサ
  • 1 または 2オートセンシング10/100Mbpsイーサネットポート
  • ギガビットイーサネットサポート (UC-2112)
  • すべての信号をサポートする最大2つのソフトウェアセレクタブル RS-232C/422/485ポート
  • TPM v2.0サポート (オプション)
  • 10年間にわたる長期サポートのMoxa産業用Linux
  • ストレージ拡張用microSDソケット (UC-2111、UC-2112)
  • Wi-Fi/セルラーモジュール用Mini PCIeソケット (UC-2104)
  • ハザードロケーションに耐える-40~75℃のワイド温度モデルの提供

FCC

CE

EX

RoHS指令準拠

Linux OS

IEC

IEC Ex

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番
  • シリーズ
  • FAQ

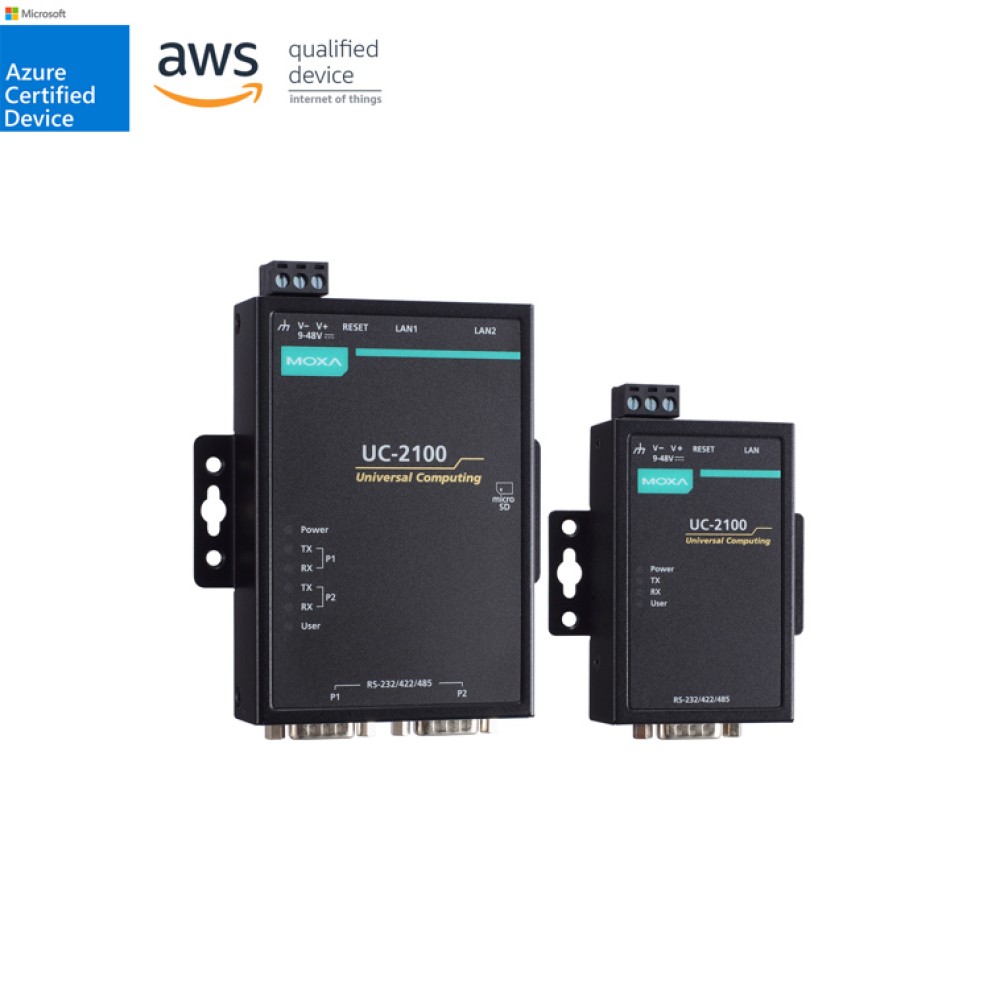

UC-2100シリーズコンピューティングプラットフォームは、組み込みのデータ収集および処理アプリケーションのために設計されています。コンピュータには最大2つのソフトウェアセレクタブルRS-232C/422/485フル信号シリアルポートとシングルイーサネットポートまたはデュアルイーサネットポートが付属しています。パームサイズのArmベースコンピューティングプラットフォームには、シングルまたはデュアルシリアルポート、イーサネットポート、ギガビットイーサネット、ワイヤレスコネクションといった幅広いインターフェース要件に対応するさまざまなモデルが含まれています。これらの多目的な通信機能により、ユーザは、UC-2100をさまざまな複雑な通信ソリューションに効率的に適応できます。

UC-2100シリーズは、さまざまな産業ソリューションのために最大限に活用されるCortex-A8 Armベースのプロセッサを組み込んでいます。柔軟なインターフェースオプションにより、このコンパクトな組み込みコンピュータは、フィールド現場でのデータ収集と処理のための信頼性が高いセキュアなゲートウェイであり、他の多くの大規模な展開に役立つ通信プラットフォームです。UC-2100シリーズは、石油および天然ガスのような、極端で過酷な環境で使用されるワイド温度アプリケーションでの利用に耐える設計がされています。さらに、すべてのモデルは、最適化されたソフトウェア機能と長期にわたるサポートを提供するMoxaの産業用Linuxプラットフォームを使用しています。

コンピュータ
CPUUC-2101-LX:Armv7 Cortex-A8 600 MHz
UC-2102-LX:Armv7 Cortex-A8 600 MHz
UC-2104-LX:Armv7 Cortex-A8 600 MHz
UC-2111-LX:Armv7 Cortex-A8 600 MHz
UC-2112-LX:Armv7 Cortex-A8 1 GHz
UC-2112-T-LX:Armv7 Cortex-A8 1 GHz
DRAMUC-2101-LX:256 MB DDR3
UC-2102-LX:256 MB DDR3
UC-2104-LX:256 MB DDR3
UC-2111-LX:512 MB DDR3
UC-2112-LX:512 MB DDR3
UC-2112-T-LX:512 MB DDR3
プレインストール ストレージ8 GB eMMC
プレインストール OSLinux Debian 9 kernel 4.4 (Moxa 産業用Linux)
ストレージスロットUC-2111-LX:Micro SD slots ×1
UC-2112-LX:Micro SD slots ×1
UC-2112-T-LX:Micro SD slots ×1
サポートOSMoxa 産業用Linux (Debian 9)
コンピュータインターフェース
イーサネットポートUC-2101-LX:オートセンシング 10/100 Mbpsポート (RJ45コネクタ) ×1
UC-2102-LX:オートセンシング 10/100 Mbpsポート (RJ45コネクタ) ×2
UC-2104-LX:オートセンシング 10/100 Mbpsポート (RJ45コネクタ) ×1
UC-2111-LX:オートセンシング 10/100 Mbpsポート (RJ45コネクタ) ×2
UC-2112-LX:オートセンシング 10/100 Mbpsポート (RJ45コネクタ) ×1, オートセンシング 10/100/1000 Mbpsポート (RJ45コネクタ) ×1
UC-2112-T-LX:オートセンシング 10/100 Mbpsポート (RJ45コネクタ) ×1, オートセンシング 10/100/1000 Mbpsポート (RJ45コネクタ) ×1
シリアルポートUC-2101-LX:RS-232C/422/485ポート×1, ソフトウェアセレクタブル (DB9/M)
UC-2111-LX:RS-232C/422/485ポート×2, ソフトウェアセレクタブル (DB9/M)
UC-2112-LX:RS-232C/422/485ポート×2, ソフトウェアセレクタブル (DB9/M)
UC-2112-T-LX:RS-232C/422/485ポート×2, ソフトウェアセレクタブル (DB9/M)
コンソールポートRS-232C (TxD, RxD, GND), 4ピン ヘッダ出力 (115200, n, 8, 1)
拡張スロットUC-2104-LX:mPCIeスロット×1
セルラーアンテナコネクタUC-2104-LX:SMA×2
SIM数UC-2104-LX:1
SIMフォーマットUC-2104-LX:標準
ボタンリセットボタン, DIPスイッチ (シリアルポートコンフィギュレーション用)
イーサネットインターフェース
電磁アイソレーション保護1.5 kV (ビルトイン)
シリアルインターフェース
データビット5, 6, 7, 8
ストップビット1, 1.5, 2
パリティNone, 奇数, 偶数, スペース, Mark
フロー制御 RTS/CTS, XON/XOFF, RS-485用 ADDC® (automatic data direction control), RTSトグル (RS-232Cのみ)
ボーレート50 bps ~ 921.6 kbps
プルHigh/Low抵抗 (RS-485用)1 kΩ, 150 kΩ
ESD保護4 kV (全信号)
シリアル信号
RS-232CTxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422Tx+, Tx-, Rx+, Rx-, GND
RS-485-4wTx+, Tx-, Rx+, Rx-, GND
RS-485-2wData+, Data-, GND
LEDインジケータ
システム電源 ×1
LAN2 per ポート (10/100 Mbps)
UC-2112-LX, UC-2112-T-LX:2 per ポート (10/100/1000 Mbps)
シリアルUC-2101-LX:2 perポート (Tx, Rx)
UC-2111-LX:2 perポート (Tx, Rx)
UC-2112-LX:2 perポート (Tx, Rx)
UC-2112-T-LX:2 perポート (Tx, Rx)
ユーザプログラマブルUC-2101-LX:ユーザ ×1
UC-2102-LX:ユーザ ×2
UC-2111-LX:ユーザ ×1
UC-2112-LX:ユーザ ×1
UC-2112-T-LX:ユーザ ×1
ワイヤレス信号強度UC-2104-LX:セルラー/Wi-Fi × 3
メカニカル
ハウジングメタル
インストレーションウォールマウンティング, DIN-railマウンティング (オプショナルキット使用)
重量UC-2101-LX:190 g
UC-2102-LX:190 g
UC-2104-LX:220 g
UC-2111-LX:290 g
UC-2112-LX:290 g
UC-2112-T-LX:290 g
サイズ (耳付)UC-2101-LX:73×80×28 mm
UC-2102-LX:73×80×28 mm
UC-2104-LX:80×80×30.8 mm
UC-2111-LX:99×111×25.5 mm
UC-2112-LX:99×111×25.5 mm
UC-2112-T-LX:99×111×25.5 mm
サイズ (耳なし)UC-2101-LX:50×80×28 mm
UC-2102-LX:50×80×28 mm
UC-2104-LX:57×80×30.8 mm
UC-2111-LX:77×111×25.5 mm
UC-2112-LX:77×111×25.5 mm
UC-2112-T-LX:77×111×25.5 mm
環境
動作温度UC-2101-LX:-10~60℃
UC-2102-LX:-10~60℃
UC-2104-LX:-10~70℃
UC-2111-LX:-10~60℃
UC-2112-LX:-10~60℃
UC-2112-T-LX:-40~75℃
保管温度UC-2101-LX:-20~70℃
UC-2102-LX:-20~70℃
UC-2104-LX:-20~70℃
UC-2111-LX:-20~70℃
UC-2112-LX:-20~70℃
UC-2112-T-LX:-40~85℃
相対湿度5~95% (結露なきこと)
衝撃IEC 60068-2-27
振動2 Grms @ IEC 60068-2-64, ランダム波, 5-500 Hz, 1 hr per axis (USBデバイス装着なし)
電源
入力電圧9~48 VDC
入力電流0.084 A @ 9 VDC, 0.45 A @ 48 VDC
電力消費量4 W
MTBF
時間UC-2101-LX:1,360,496 時間
UC-2102-LX:1,652,339 時間
UC-2104-LX:1,577,995 時間
UC-2111-LX:9,985,911 時間
UC-2112-LX:982,882 時間
UC-2112-T-LX:982,882 時間
規格Telcordia (Bellcore) Standard TR/SR
信頼性
アラートツールエクスターナルRTC (real-time clock)
自動リブートトリガーエクスターナルWDT (watchdog timer)
規格 および 認証
安全EN 60950-1, IEC 60950-1, UL 60950-1
EMCEN 55032/24
EMICISPR 32, FCC Part 15B Class A
EMSIEC 61000-4-2 ESD:接触: 4 kV;気中: 8 kV
IEC 61000-4-3 RS: 80 MHz~1 GHz: 3 V/m
IEC 61000-4-4 EFT:電源: 1 kV;信号: 0.5 kV
IEC 61000-4-5 サージ:電源: 0.5 kV;信号: 1 kV
IEC 61000-4-6 CS: 3 V
IEC 61000-4-8 PFMF
ハザードロケーションUC-2112-LX, UC-2112-T-LX: Class I Division 2, IECEx Zone 2, ATEX Zone 2
グリーン製品RoHS, CRoHS, WEEE
保証
保証期間5年間
詳細MOXA社 製品保証方針

外観図

UC-2101
外観図
UC-2102
外観図
UC-2104
外観図
UC-2111
外観図
UC-2112
外観図

サイズ (単位 = mm)

サイズ
UC-2102-LXArmv7 Cortex-A8 600MHz
RAM:256MB
プレインストールストレージ:8GB
イーサネットポート×2
動作温度:-10~60℃
