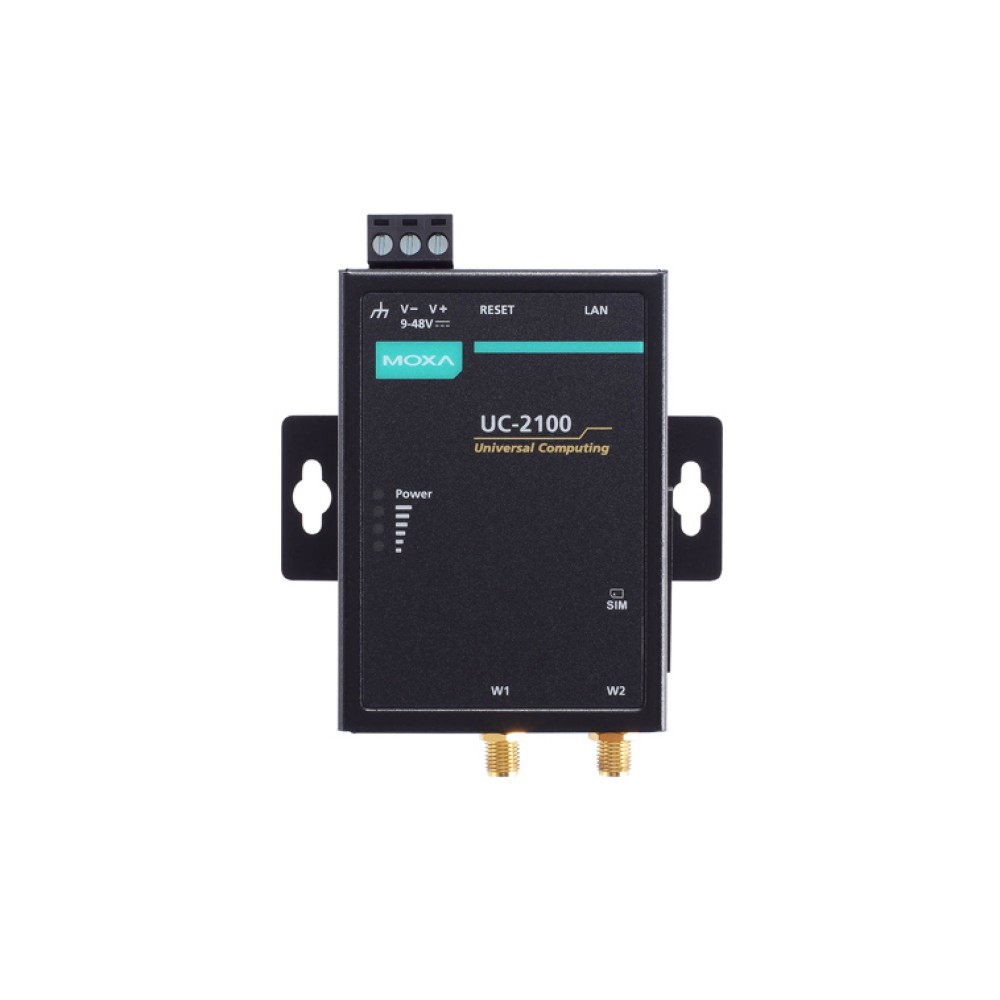

UC-2104-LX
IIoTアプリケーションのためのArmベース パームサイズ 産業用コンピューティングプラットフォーム
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- Armv7 Cortex-A8 600-1000MHzプロセッサ
- 1 または 2オートセンシング10/100Mbpsイーサネットポート
- ギガビットイーサネットサポート (UC-2112)
- すべての信号をサポートする最大2つのソフトウェアセレクタブル RS-232C/422/485ポート
- TPM v2.0サポート (オプション)
- 10年間にわたる長期サポートのMoxa産業用Linux
- ストレージ拡張用microSDソケット (UC-2111、UC-2112)
- Wi-Fi/セルラーモジュール用Mini PCIeソケット (UC-2104)
- ハザードロケーションに耐える-40～75℃のワイド温度モデルの提供
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ

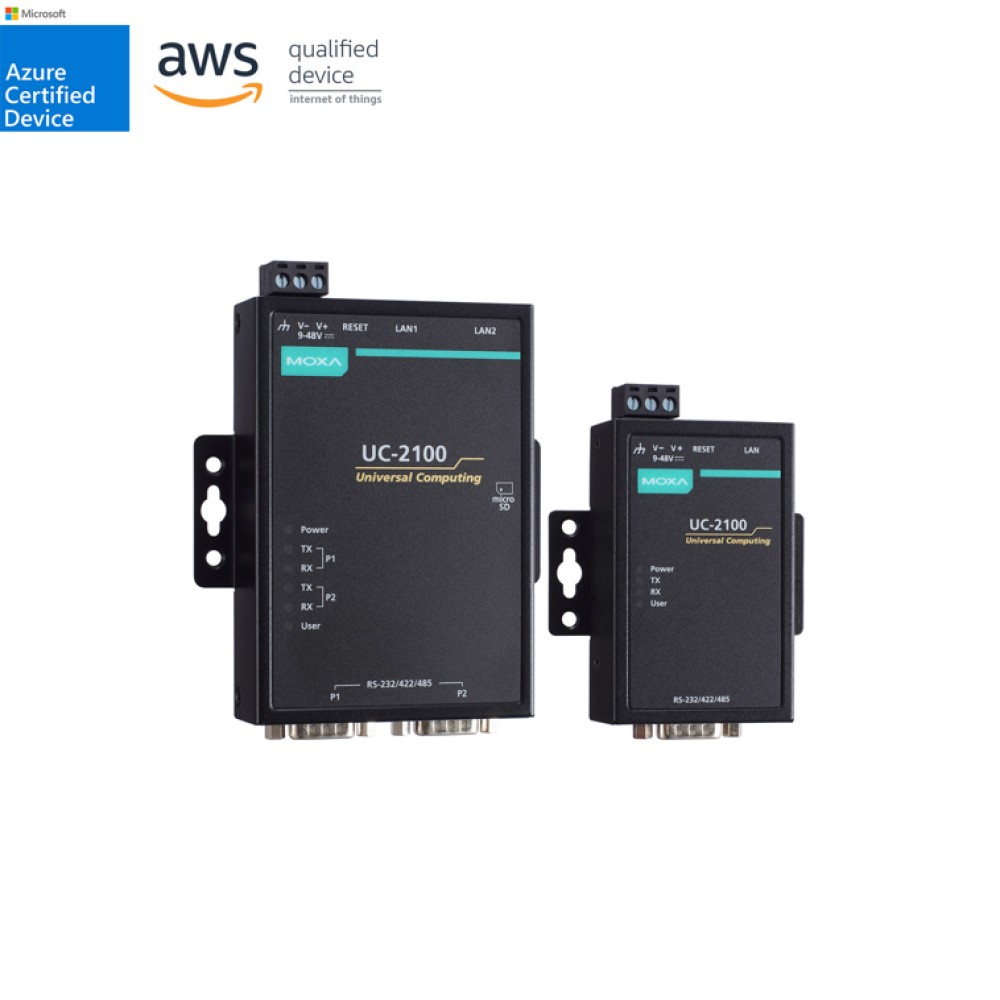

UC-2100シリーズコンピューティングプラットフォームは、組み込みのデータ収集および処理アプリケーションのために設計されています。コンピュータには最大2つのソフトウェアセレクタブルRS-232C/422/485フル信号シリアルポートとシングルイーサネットポートまたはデュアルイーサネットポートが付属しています。パームサイズのArmベースコンピューティングプラットフォームには、シングルまたはデュアルシリアルポート、イーサネットポート、ギガビットイーサネット、ワイヤレスコネクションといった幅広いインターフェース要件に対応するさまざまなモデルが含まれています。これらの多目的な通信機能により、ユーザは、UC-2100をさまざまな複雑な通信ソリューションに効率的に適応できます。
UC-2100シリーズは、さまざまな産業ソリューションのために最大限に活用されるCortex-A8 Armベースのプロセッサを組み込んでいます。柔軟なインターフェースオプションにより、このコンパクトな組み込みコンピュータは、フィールド現場でのデータ収集と処理のための信頼性が高いセキュアなゲートウェイであり、他の多くの大規模な展開に役立つ通信プラットフォームです。UC-2100シリーズは、石油および天然ガスのような、極端で過酷な環境で使用されるワイド温度アプリケーションでの利用に耐える設計がされています。さらに、すべてのモデルは、最適化されたソフトウェア機能と長期にわたるサポートを提供するMoxaの産業用Linuxプラットフォームを使用しています。
| コンピュータ | |
| CPU | UC-2101-LX：Armv7 Cortex-A8 600 MHz UC-2102-LX：Armv7 Cortex-A8 600 MHz UC-2104-LX：Armv7 Cortex-A8 600 MHz UC-2111-LX：Armv7 Cortex-A8 600 MHz UC-2112-LX：Armv7 Cortex-A8 1 GHz UC-2112-T-LX：Armv7 Cortex-A8 1 GHz |
|---|---|
| DRAM | UC-2101-LX：256 MB DDR3 UC-2102-LX：256 MB DDR3 UC-2104-LX：256 MB DDR3 UC-2111-LX：512 MB DDR3 UC-2112-LX：512 MB DDR3 UC-2112-T-LX：512 MB DDR3 |
| プレインストール ストレージ | 8 GB eMMC |
| プレインストール OS | Linux Debian 9 kernel 4.4 (Moxa 産業用Linux) |
| ストレージスロット | UC-2111-LX：Micro SD slots ×1 UC-2112-LX：Micro SD slots ×1 UC-2112-T-LX：Micro SD slots ×1 |
| サポートOS | Moxa 産業用Linux (Debian 9) |
| コンピュータインターフェース | |
| イーサネットポート | UC-2101-LX：オートセンシング 10/100 Mbpsポート (RJ45コネクタ) ×1 UC-2102-LX：オートセンシング 10/100 Mbpsポート (RJ45コネクタ) ×2 UC-2104-LX：オートセンシング 10/100 Mbpsポート (RJ45コネクタ) ×1 UC-2111-LX：オートセンシング 10/100 Mbpsポート (RJ45コネクタ) ×2 UC-2112-LX：オートセンシング 10/100 Mbpsポート (RJ45コネクタ) ×1, オートセンシング 10/100/1000 Mbpsポート (RJ45コネクタ) ×1 UC-2112-T-LX：オートセンシング 10/100 Mbpsポート (RJ45コネクタ) ×1, オートセンシング 10/100/1000 Mbpsポート (RJ45コネクタ) ×1 |
| シリアルポート | UC-2101-LX：RS-232C/422/485ポート×1, ソフトウェアセレクタブル (DB9/M) UC-2111-LX：RS-232C/422/485ポート×2, ソフトウェアセレクタブル (DB9/M) UC-2112-LX：RS-232C/422/485ポート×2, ソフトウェアセレクタブル (DB9/M) UC-2112-T-LX：RS-232C/422/485ポート×2, ソフトウェアセレクタブル (DB9/M) |
| コンソールポート | RS-232C (TxD, RxD, GND), 4ピン ヘッダ出力 (115200, n, 8, 1) |
| 拡張スロット | UC-2104-LX：mPCIeスロット×1 |
| セルラーアンテナコネクタ | UC-2104-LX：SMA×2 |
| SIM数 | UC-2104-LX：1 |
| SIMフォーマット | UC-2104-LX：標準 |
| ボタン | リセットボタン, DIPスイッチ (シリアルポートコンフィギュレーション用) |
| イーサネットインターフェース | |
| 電磁アイソレーション保護 | 1.5 kV (ビルトイン) |
| シリアルインターフェース | |
| データビット | 5, 6, 7, 8 |
| ストップビット | 1, 1.5, 2 |
| パリティ | None, 奇数, 偶数, スペース, Mark |
| フロー制御 | RTS/CTS, XON/XOFF, RS-485用 ADDC® (automatic data direction control), RTSトグル (RS-232Cのみ) |
| ボーレート | 50 bps ～ 921.6 kbps |
| プルHigh/Low抵抗 (RS-485用) | 1 kΩ, 150 kΩ |
| ESD保護 | 4 kV (全信号) |
| シリアル信号 | |
| RS-232C | TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
| RS-422 | Tx+, Tx-, Rx+, Rx-, GND |
| RS-485-4w | Tx+, Tx-, Rx+, Rx-, GND |
| RS-485-2w | Data+, Data-, GND |
| LEDインジケータ | |
| システム | 電源 ×1 |
| LAN | 2 per ポート (10/100 Mbps) UC-2112-LX, UC-2112-T-LX：2 per ポート (10/100/1000 Mbps) |
| シリアル | UC-2101-LX：2 perポート (Tx, Rx) UC-2111-LX：2 perポート (Tx, Rx) UC-2112-LX：2 perポート (Tx, Rx) UC-2112-T-LX：2 perポート (Tx, Rx) |
| ユーザプログラマブル | UC-2101-LX：ユーザ ×1 UC-2102-LX：ユーザ ×2 UC-2111-LX：ユーザ ×1 UC-2112-LX：ユーザ ×1 UC-2112-T-LX：ユーザ ×1 |
| ワイヤレス信号強度 | UC-2104-LX：セルラー/Wi-Fi × 3 |
| メカニカル | |
| ハウジング | メタル |
| インストレーション | ウォールマウンティング, DIN-railマウンティング (オプショナルキット使用) |
| 重量 | UC-2101-LX：190 g UC-2102-LX：190 g UC-2104-LX：220 g UC-2111-LX：290 g UC-2112-LX：290 g UC-2112-T-LX：290 g |
| サイズ (耳付) | UC-2101-LX：73×80×28 mm UC-2102-LX：73×80×28 mm UC-2104-LX：80×80×30.8 mm UC-2111-LX：99×111×25.5 mm UC-2112-LX：99×111×25.5 mm UC-2112-T-LX：99×111×25.5 mm |
| サイズ (耳なし) | UC-2101-LX：50×80×28 mm UC-2102-LX：50×80×28 mm UC-2104-LX：57×80×30.8 mm UC-2111-LX：77×111×25.5 mm UC-2112-LX：77×111×25.5 mm UC-2112-T-LX：77×111×25.5 mm |
| 環境 | |
| 動作温度 | UC-2101-LX：-10～60℃ UC-2102-LX：-10～60℃ UC-2104-LX：-10～70℃ UC-2111-LX：-10～60℃ UC-2112-LX：-10～60℃ UC-2112-T-LX：-40～75℃ |
| 保管温度 | UC-2101-LX：-20～70℃ UC-2102-LX：-20～70℃ UC-2104-LX：-20～70℃ UC-2111-LX：-20～70℃ UC-2112-LX：-20～70℃ UC-2112-T-LX：-40～85℃ |
| 相対湿度 | 5～95% (結露なきこと) |
| 衝撃 | IEC 60068-2-27 |
| 振動 | 2 Grms @ IEC 60068-2-64, ランダム波, 5-500 Hz, 1 hr per axis (USBデバイス装着なし) |
| 電源 | |
| 入力電圧 | 9～48 VDC |
| 入力電流 | 0.084 A @ 9 VDC, 0.45 A @ 48 VDC |
| 電力消費量 | 4 W |
| MTBF | |
| 時間 | UC-2101-LX：1,360,496 時間 UC-2102-LX：1,652,339 時間 UC-2104-LX：1,577,995 時間 UC-2111-LX：9,985,911 時間 UC-2112-LX：982,882 時間 UC-2112-T-LX：982,882 時間 |
| 規格 | Telcordia (Bellcore) Standard TR/SR |
| 信頼性 | |
| アラートツール | エクスターナルRTC (real-time clock) |
| 自動リブートトリガー | エクスターナルWDT (watchdog timer) |
| 規格 および 認証 | |
| 安全 | EN 60950-1, IEC 60950-1, UL 60950-1 |
| EMC | EN 55032/24 |
| EMI | CISPR 32, FCC Part 15B Class A |
| EMS | IEC 61000-4-2 ESD:接触: 4 kV;気中: 8 kV IEC 61000-4-3 RS: 80 MHz～1 GHz: 3 V/m IEC 61000-4-4 EFT:電源: 1 kV;信号: 0.5 kV IEC 61000-4-5 サージ:電源: 0.5 kV;信号: 1 kV IEC 61000-4-6 CS: 3 V IEC 61000-4-8 PFMF |
| ハザードロケーション | UC-2112-LX, UC-2112-T-LX: Class I Division 2, IECEx Zone 2, ATEX Zone 2 |
| グリーン製品 | RoHS, CRoHS, WEEE |
| 保証 | |
| 保証期間 | 5年間 |
| 詳細 | MOXA社 製品保証方針 |
外観図
UC-2101
UC-2102
UC-2104
UC-2111
UC-2112
サイズ (単位 = mm)
| UC-2104-LX | Armv7 Cortex-A8 600MHz RAM：256MB プレインストールストレージ：8GB イーサネットポート×1 動作温度：-10～60℃ |
|---|
UC-2100シリーズ 製品一覧
| UC-2101-LX | IIoTアプリケーションのためのArmベース パームサイズ 産業用コンピューティングプラットフォーム |
| UC-2102-LX | IIoTアプリケーションのためのArmベース パームサイズ 産業用コンピューティングプラットフォーム |
| UC-2104-LX | IIoTアプリケーションのためのArmベース パームサイズ 産業用コンピューティングプラットフォーム |
| UC-2111-LX | IIoTアプリケーションのためのArmベース パームサイズ 産業用コンピューティングプラットフォーム |
| UC-2112-LX | IIoTアプリケーションのためのArmベース パームサイズ 産業用コンピューティングプラットフォーム |
| UC-2112-T-LX | IIoTアプリケーションのためのArmベース パームサイズ 産業用コンピューティングプラットフォーム |
