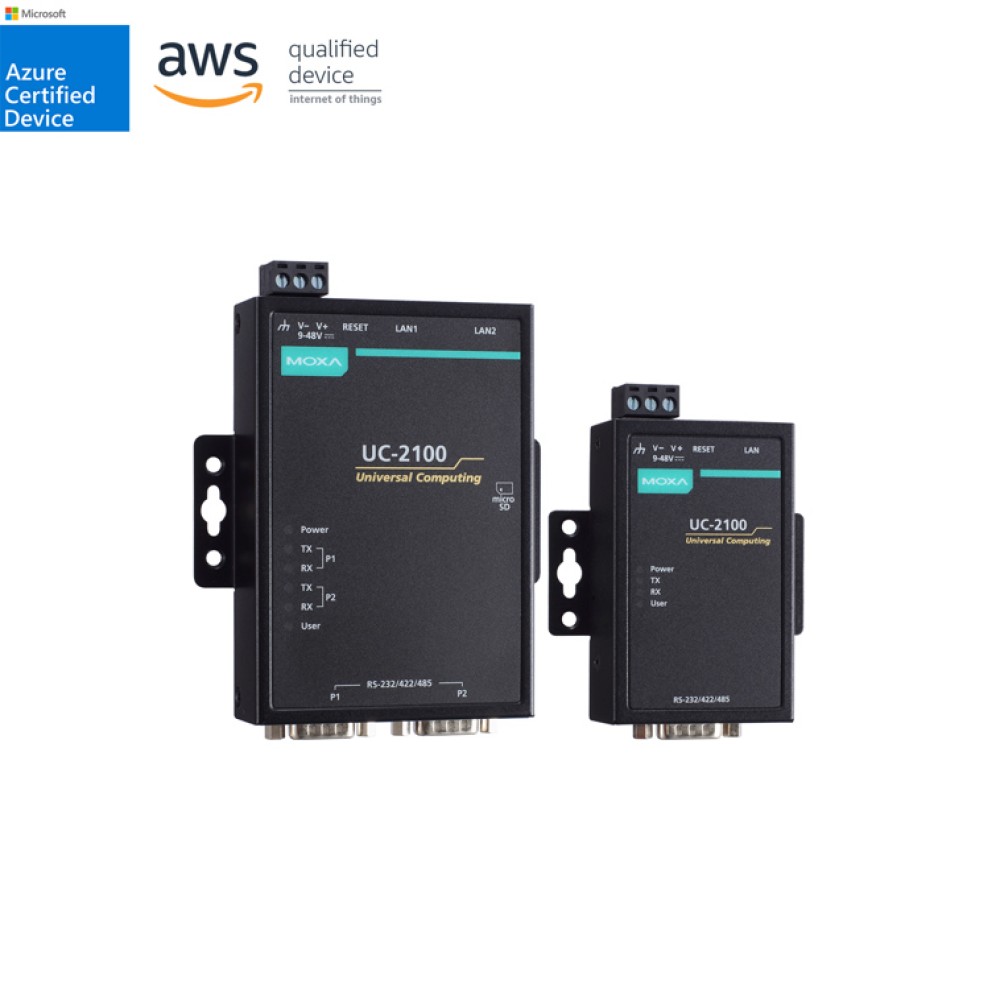

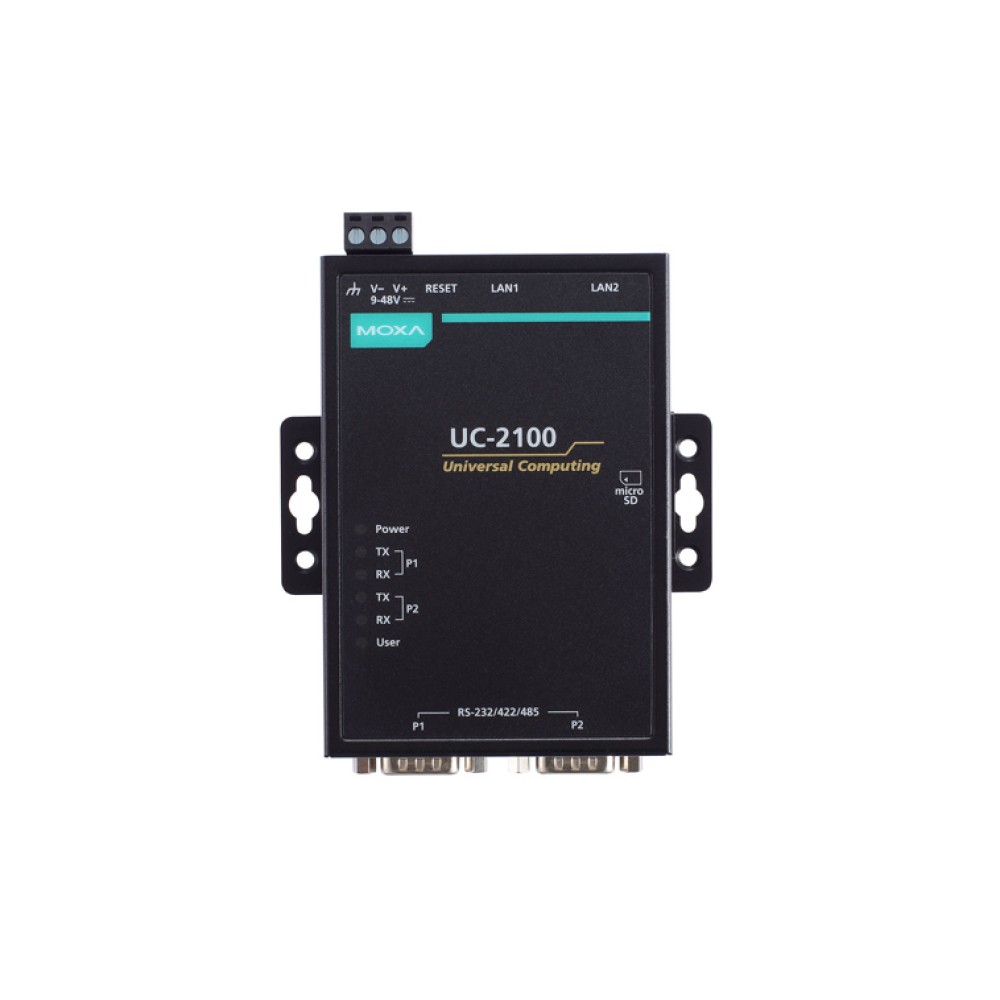

UC-2112-LX
IIoTアプリケーションのためのArmベース パームサイズ 産業用コンピューティングプラットフォーム
主な製品特長
- Armv7 Cortex-A8 600-1000MHzプロセッサ
- 1 または 2オートセンシング10/100Mbpsイーサネットポート
- ギガビットイーサネットサポート (UC-2112)
- すべての信号をサポートする最大2つのソフトウェアセレクタブル RS-232C/422/485ポート
- TPM v2.0サポート (オプション)
- 10年間にわたる長期サポートのMoxa産業用Linux
- ストレージ拡張用microSDソケット (UC-2111、UC-2112)
- Wi-Fi/セルラーモジュール用Mini PCIeソケット (UC-2104)
- ハザードロケーションに耐える-40~75℃のワイド温度モデルの提供
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
UC-2100シリーズコンピューティングプラットフォームは、組み込みのデータ収集および処理アプリケーションのために設計されています。コンピュータには最大2つのソフトウェアセレクタブルRS-232C/422/485フル信号シリアルポートとシングルイーサネットポートまたはデュアルイーサネットポートが付属しています。パームサイズのArmベースコンピューティングプラットフォームには、シングルまたはデュアルシリアルポート、イーサネットポート、ギガビットイーサネット、ワイヤレスコネクションといった幅広いインターフェース要件に対応するさまざまなモデルが含まれています。これらの多目的な通信機能により、ユーザは、UC-2100をさまざまな複雑な通信ソリューションに効率的に適応できます。
UC-2100シリーズは、さまざまな産業ソリューションのために最大限に活用されるCortex-A8 Armベースのプロセッサを組み込んでいます。柔軟なインターフェースオプションにより、このコンパクトな組み込みコンピュータは、フィールド現場でのデータ収集と処理のための信頼性が高いセキュアなゲートウェイであり、他の多くの大規模な展開に役立つ通信プラットフォームです。UC-2100シリーズは、石油および天然ガスのような、極端で過酷な環境で使用されるワイド温度アプリケーションでの利用に耐える設計がされています。さらに、すべてのモデルは、最適化されたソフトウェア機能と長期にわたるサポートを提供するMoxaの産業用Linuxプラットフォームを使用しています。
コンピュータ | |
CPU | UC-2101-LX:Armv7 Cortex-A8 600 MHz UC-2102-LX:Armv7 Cortex-A8 600 MHz UC-2104-LX:Armv7 Cortex-A8 600 MHz UC-2111-LX:Armv7 Cortex-A8 600 MHz UC-2112-LX:Armv7 Cortex-A8 1 GHz UC-2112-T-LX:Armv7 Cortex-A8 1 GHz |
---|---|
DRAM | UC-2101-LX:256 MB DDR3 UC-2102-LX:256 MB DDR3 UC-2104-LX:256 MB DDR3 UC-2111-LX:512 MB DDR3 UC-2112-LX:512 MB DDR3 UC-2112-T-LX:512 MB DDR3 |
プレインストール ストレージ | 8 GB eMMC |
プレインストール OS | Linux Debian 9 kernel 4.4 (Moxa 産業用Linux) |
ストレージスロット | UC-2111-LX:Micro SD slots ×1 UC-2112-LX:Micro SD slots ×1 UC-2112-T-LX:Micro SD slots ×1 |
サポートOS | Moxa 産業用Linux (Debian 9) |
コンピュータインターフェース | |
イーサネットポート | UC-2101-LX:オートセンシング 10/100 Mbpsポート (RJ45コネクタ) ×1 UC-2102-LX:オートセンシング 10/100 Mbpsポート (RJ45コネクタ) ×2 UC-2104-LX:オートセンシング 10/100 Mbpsポート (RJ45コネクタ) ×1 UC-2111-LX:オートセンシング 10/100 Mbpsポート (RJ45コネクタ) ×2 UC-2112-LX:オートセンシング 10/100 Mbpsポート (RJ45コネクタ) ×1, オートセンシング 10/100/1000 Mbpsポート (RJ45コネクタ) ×1 UC-2112-T-LX:オートセンシング 10/100 Mbpsポート (RJ45コネクタ) ×1, オートセンシング 10/100/1000 Mbpsポート (RJ45コネクタ) ×1 |
シリアルポート | UC-2101-LX:RS-232C/422/485ポート×1, ソフトウェアセレクタブル (DB9/M) UC-2111-LX:RS-232C/422/485ポート×2, ソフトウェアセレクタブル (DB9/M) UC-2112-LX:RS-232C/422/485ポート×2, ソフトウェアセレクタブル (DB9/M) UC-2112-T-LX:RS-232C/422/485ポート×2, ソフトウェアセレクタブル (DB9/M) |
コンソールポート | RS-232C (TxD, RxD, GND), 4ピン ヘッダ出力 (115200, n, 8, 1) |
拡張スロット | UC-2104-LX:mPCIeスロット×1 |
セルラーアンテナコネクタ | UC-2104-LX:SMA×2 |
SIM数 | UC-2104-LX:1 |
SIMフォーマット | UC-2104-LX:標準 |
ボタン | リセットボタン, DIPスイッチ (シリアルポートコンフィギュレーション用) |
イーサネットインターフェース | |
電磁アイソレーション保護 | 1.5 kV (ビルトイン) |
シリアルインターフェース | |
データビット | 5, 6, 7, 8 |
ストップビット | 1, 1.5, 2 |
パリティ | None, 奇数, 偶数, スペース, Mark |
フロー制御 | RTS/CTS, XON/XOFF, RS-485用 ADDC® (automatic data direction control), RTSトグル (RS-232Cのみ) |
ボーレート | 50 bps ~ 921.6 kbps |
プルHigh/Low抵抗 (RS-485用) | 1 kΩ, 150 kΩ |
ESD保護 | 4 kV (全信号) |
シリアル信号 | |
RS-232C | TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
RS-422 | Tx+, Tx-, Rx+, Rx-, GND |
RS-485-4w | Tx+, Tx-, Rx+, Rx-, GND |
RS-485-2w | Data+, Data-, GND |
LEDインジケータ | |
システム | 電源 ×1 |
LAN | 2 per ポート (10/100 Mbps) UC-2112-LX, UC-2112-T-LX:2 per ポート (10/100/1000 Mbps) |
シリアル | UC-2101-LX:2 perポート (Tx, Rx) UC-2111-LX:2 perポート (Tx, Rx) UC-2112-LX:2 perポート (Tx, Rx) UC-2112-T-LX:2 perポート (Tx, Rx) |
ユーザプログラマブル | UC-2101-LX:ユーザ ×1 UC-2102-LX:ユーザ ×2 UC-2111-LX:ユーザ ×1 UC-2112-LX:ユーザ ×1 UC-2112-T-LX:ユーザ ×1 |
ワイヤレス信号強度 | UC-2104-LX:セルラー/Wi-Fi × 3 |
メカニカル | |
ハウジング | メタル |
インストレーション | ウォールマウンティング, DIN-railマウンティング (オプショナルキット使用) |
重量 | UC-2101-LX:190 g UC-2102-LX:190 g UC-2104-LX:220 g UC-2111-LX:290 g UC-2112-LX:290 g UC-2112-T-LX:290 g |
サイズ (耳付) | UC-2101-LX:73×80×28 mm UC-2102-LX:73×80×28 mm UC-2104-LX:80×80×30.8 mm UC-2111-LX:99×111×25.5 mm UC-2112-LX:99×111×25.5 mm UC-2112-T-LX:99×111×25.5 mm |
サイズ (耳なし) | UC-2101-LX:50×80×28 mm UC-2102-LX:50×80×28 mm UC-2104-LX:57×80×30.8 mm UC-2111-LX:77×111×25.5 mm UC-2112-LX:77×111×25.5 mm UC-2112-T-LX:77×111×25.5 mm |
環境 | |
動作温度 | UC-2101-LX:-10~60℃ UC-2102-LX:-10~60℃ UC-2104-LX:-10~70℃ UC-2111-LX:-10~60℃ UC-2112-LX:-10~60℃ UC-2112-T-LX:-40~75℃ |
保管温度 | UC-2101-LX:-20~70℃ UC-2102-LX:-20~70℃ UC-2104-LX:-20~70℃ UC-2111-LX:-20~70℃ UC-2112-LX:-20~70℃ UC-2112-T-LX:-40~85℃ |
相対湿度 | 5~95% (結露なきこと) |
衝撃 | IEC 60068-2-27 |
振動 | 2 Grms @ IEC 60068-2-64, ランダム波, 5-500 Hz, 1 hr per axis (USBデバイス装着なし) |
電源 | |
入力電圧 | 9~48 VDC |
入力電流 | 0.084 A @ 9 VDC, 0.45 A @ 48 VDC |
電力消費量 | 4 W |
MTBF | |
時間 | UC-2101-LX:1,360,496 時間 UC-2102-LX:1,652,339 時間 UC-2104-LX:1,577,995 時間 UC-2111-LX:9,985,911 時間 UC-2112-LX:982,882 時間 UC-2112-T-LX:982,882 時間 |
規格 | Telcordia (Bellcore) Standard TR/SR |
信頼性 | |
アラートツール | エクスターナルRTC (real-time clock) |
自動リブートトリガー | エクスターナルWDT (watchdog timer) |
規格 および 認証 | |
安全 | EN 60950-1, IEC 60950-1, UL 60950-1 |
EMC | EN 55032/24 |
EMI | CISPR 32, FCC Part 15B Class A |
EMS | IEC 61000-4-2 ESD:接触: 4 kV;気中: 8 kV IEC 61000-4-3 RS: 80 MHz~1 GHz: 3 V/m IEC 61000-4-4 EFT:電源: 1 kV;信号: 0.5 kV IEC 61000-4-5 サージ:電源: 0.5 kV;信号: 1 kV IEC 61000-4-6 CS: 3 V IEC 61000-4-8 PFMF |
ハザードロケーション | UC-2112-LX, UC-2112-T-LX: Class I Division 2, IECEx Zone 2, ATEX Zone 2 |
グリーン製品 | RoHS, CRoHS, WEEE |
保証 | |
保証期間 | 5年間 |
詳細 | MOXA社 製品保証方針 |
外観図
UC-2101
![外観図](/storage/UC-2100_img_01.gif)
UC-2102
![外観図](/storage/UC-2100_img_02.gif)
UC-2104
![外観図](/storage/UC-2100_img_03.gif)
UC-2111
![外観図](/storage/UC-2100_img_04.gif)
UC-2112
![外観図](/storage/UC-2100_img_05.gif)
サイズ (単位 = mm)
![サイズ](/storage/UC-2100_img_06.gif)
UC-2112-LX | Armv7 Cortex-A8 1GHz RAM:512MB プレインストールストレージ:8GB シリアルポート×2 イーサネットポート×2 (1Giga LAN) 動作温度:-10~60℃ |
---|
