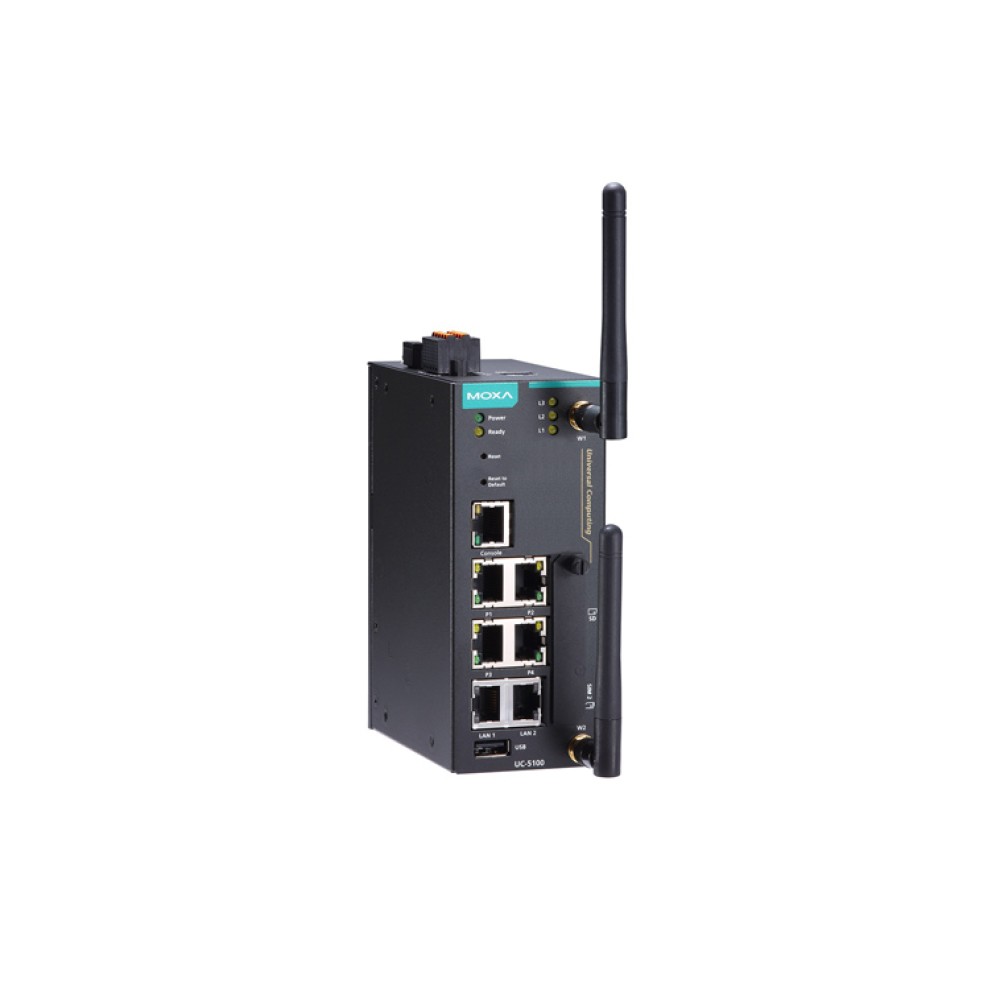

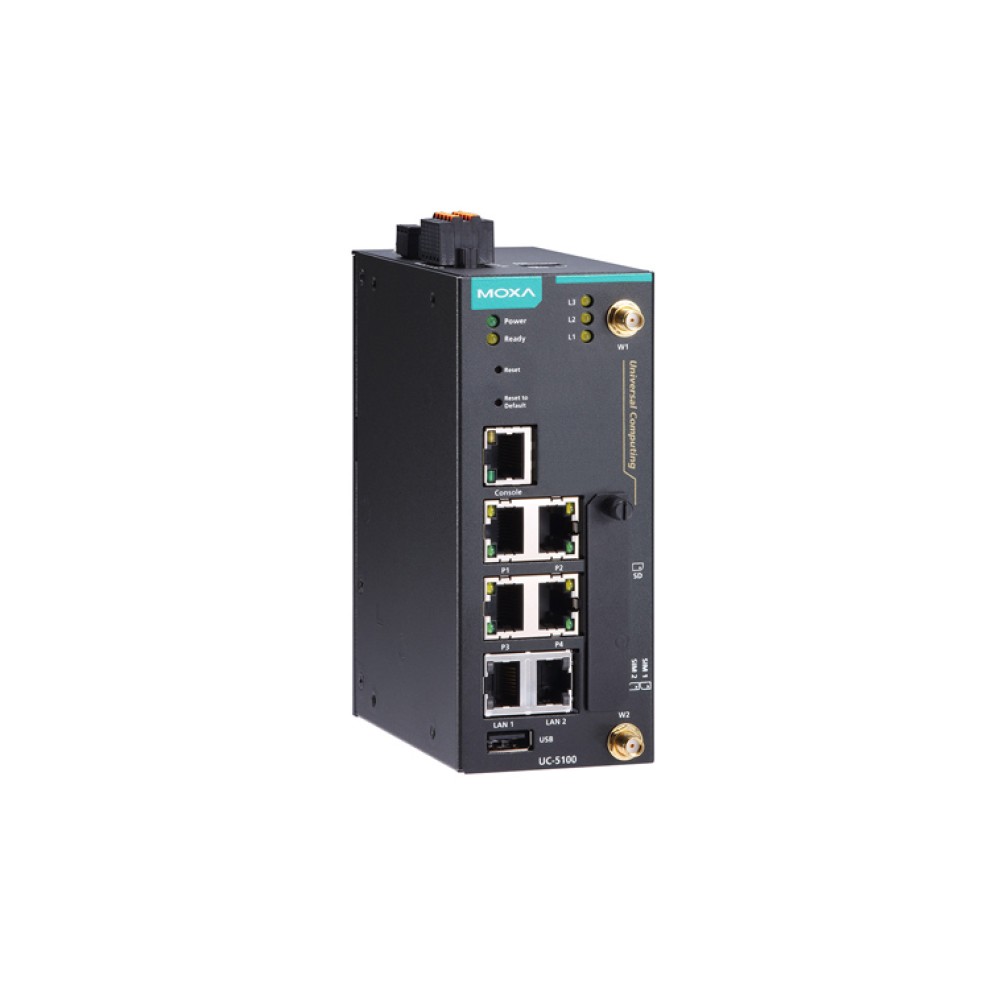

UC-5101-LX

4 シリアル,2 LAN,2 CAN,4 DI/DO 搭載 Arm-based DINレール ワイヤレス組込 産業用コンピューター

主な製品特長

  • ARMv7 Cortex-A8 1000 MHzプロセッサ
  • デュアルオートセンシング10/100Mbpsイーサネットポート
  • すべてのポートをサポートするソフトウェアセレクタブルRS-232C/422/485ポート×4
  • 産業用CAN 2.0A/BプロトコルをサポートしたデュアルCANポート
  • 10年間の長期間サポートのMoxa Industrial Linux
  • Wi-Fi/セルラーモジュール用Mini PCIeソケット
  • ストレージ拡張用Micro SDソケット
  • TPM v2.0サポート (オプション)
  • -40~85℃ワイド温度範囲 および -40~70℃ (LTE対応)
  • 産業EMCアプリケーションのための EN 61000-6-2
  • 過酷な産業用環境に対応した EN 61000-6-2/6-4規格に準拠

FCC

CE

UL

RoHS指令準拠

Linux OS

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番
  • シリーズ
  • FAQ

UC-5100シリーズ組込コンピュータは、産業用オートメーションアプリケーションのために設計されています。コンピュータは、コンパクトでフロントエンドアクセスハウジングに収納されたプルアップ/プルダウン抵抗を調整できるRS-232C/422/485フル信号シリアルポート×4、デュアルCANポート、デュアルLAN、デジタル入力チャネル×4、デジタル出力チャネル×4、USB、およびSDソケットを搭載したRS-232C/422/485フル信号シリアルポート×4が装備されています。

さまざまな産業用アプリケーションを実現するために、UC-5100シリーズのコンピューティングプラットフォームは、デュアルCANopenプロトコル対応のCANポートとワイヤレスコネクション用のmini PCIeソケットを備えたモデルを提供し、ネットワークの冗長性を実現するデュアルSIM設計を備えています。

UC-5100のバーチカルDINレールフォームファクタは、コンピュータをスモールキャビネットに容易にインストールできます。また、UC-5100は、この省スペースソリューションにより配線が容易となり、産業用フロントエンド組込みコントローラとして最適な選択肢を提供します。

さらに、すべてのモデルには、Moxa Industrial Linuxが装備されているため、ユーザにとって優れた長期サポートOSと最適化されたソフトウェア機能を利用することができます。

ハードウェア仕様

コンピュータ
CPUARMv7 Cortex-A8 1000 MHz
OS (プリインストール済)Moxa Industrial Linux (Debian 9, Kernel 4.4)
DRAM512 MB DDR3 SDRAM
USBUSB 2.0 hosts × 1, type Aコネクタ
ストレージ
ビルトイン8 GB eMMCフラッシュ with OSプリインストール
ストレージ拡張SDHC/SDXC ソケット (ストレージ拡張用)
他の周辺装置
TPMv2.0 by request (SPIインターフェース)
イーサネットインターフェース
LAN2オートセンシング 10/100 Mbpsポート (RJ45)
電磁アイソレーション保護1.5 kV ビルトイン
シリアルインターフェース
シリアル規格4 RS-232C/422/485, ソフトウェアセレクタブルポート (RJ45)
コンソールポートRS-232C (TxD, RxD, GND), 4-pin ピンヘッダ出力 (115200, n, 8, 1)
シリアル通信パラメータ
データビット5, 6, 7, 8
ストップビット1, 1.5, 2
パリティNone, 偶数, 奇数, スペース, マーク
フロー制御XON/XOFF, RS-485制御用ADDC® (automatic data direction control)
ボーレート300 bps~921.6 kbps
シリアル信号
RS-232CTxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422TxD+, TxD-, RxD+, RxD-, GND
RS-485-4線TxD+, TxD-, RxD+, RxD-, GND
RS-485-2線Data+, Data-, GND
デジタル入力
入力チャネルDI × 4
入力電圧
  • Logic 0: 0~0.8 V
  • Logic 1: 2.0~5.5 V
デジタル出力
出力チャネルDO × 4
出力電流24 mA
出力電圧
  • Logic 0: 0~0.55 V
  • Logic 1: 2.5~3.3 V
LED
システム電源 × 1, Ready × 1
LANLED:RJ45コネクタ上, 10M/Link × 1, 100M/Link × 1
シリアルTxD × 1, RxD × 1
信号強度/プログラマブルL1, L2, L3 (LED:RJ45コネクタ上)
スイッチおよびボタン
プッシュボタン最初に診断レポートに戻すように設定し、デバイスを工場出荷時のデフォルトにリセット
Dipスイッチシリアルポートプルアップ/プルダウン抵抗およびCANポートターミネーションの設定
メカニカル
ハウジングSECC + AI 5052
重量600 g
サイズ57 × 136 × 100 mm
マウンティングDINレール ,ウォール (オプションキット使用)
環境
動作温度 標準モデル: -10~60℃
ワイド温度モデル:
  • 製品のみ: -40~85℃
  • LTEアクセサリ使用: -40~70℃
  • Wi-Fiアクセサリ使用: -10~70℃
ストレージ温度 標準モデル: -20~70℃
ワイド温度モデル: -40~85℃
相対湿度5~95% (結露なきこと)
耐震2 Grms @ IEC 60068-2-64, ランダム波, 5-500 Hz, 1時間/axis (USBデバイス接続なし)
耐衝撃20 g @ IEC 60068-2-27, 半サイン波, 11ミリ秒
電源
入力電圧9~48 VDC (3ピンターミナルブロック, V+, V-, SG)
入力電流0.95~0.23 A
電力消費6 W (セルラーモジュールおよび外付USBデバイス接続なし)
規格および認証
安全UL 60950-1, IEC 60950-1, EN 60950-1
EMCEN 55032/24, EN 61000-6-2/6-4, RCM, VCCI, EAC
EMICISPR 32, FCC Part 15B Class A
EMS IEC 61000-4-2 ESD:接触: 4 kV;気中: 8 kV
IEC 61000-4-3 RS: 10 V/m
IEC 61000-4-4 EFT:電源: 2 kV;信号: 1 kV
IEC 61000-4-5 サージ: 電源: 2 kV; 電源: 0.5 kV; 信号: 1 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8
グリーン製品RoHS, CRoHS, WEEE
信頼性
アラートツール外部RTC (real-time clock)
自動リブートトリガ外部WDT (watchdog timer)
保証
保証期間5年
詳細MOXA社 製品保証方針

ソフトウェア仕様

Linux
OSMoxa Industrial Linux (Debian 9)
KernelGNU/Linux 4.4 CIP
システムシェルDASH(デフォルト)BASH
テキストエディタVim,nano
ファイルシステムJFFS2, NFS, Ext3, Ext4, VFAT, OverlayFS, NTFS
インターネットプロトコルスイートTCP, UDP, IPv4, IPv6, SNMPv2, v3, ICMP,ARP, HTTP, CHAP,PAP,DHCP, NTP,NFS, SSH, PPP, SFTP, RSYNC,SSL, SCP
プログラミング言語サポートPHP, Perl, Python
インターネットセキュリティスイートOpenVPN, Netfilter/iptables, IPsec
暗号ハードウェアアクセレレータAES, SHA, OpenSSL, random generator
Web Server (Apache)Webサイトの作成と管理が可能。PHPおよびXMLサポート
Terminal Server (SSH)セキュリティ保護されていない2つのホスト間で安全な暗号化された通信を提供
セルラーネットワーキング
  • WVDIAL:モデムにダイヤルしインターネットに接続するためのpppdをスタートするPoint-to-Pointプロトコルダイヤラー
  • QMI (Qualcomm MSM Interface):Qualcomm MSMインターフェース(QMI)プロトコルを使用するWWANモデムおよびデバイスと通信するためのGlibベースライブラリ
  • Modem Manager
  • Cellular Management Utility
  • Wi-Fi Management Utility
アプリケーション開発ソフトウェア
  • Toolchain ARM GNUeabihf 6.3
  • GNU C/C++ cross-compiler
  • GNU C library
  • GDB source-level debugging server
Moxa Industrial Linux
長期間サポートMoxa Industrial Linuxは、システム全体を頻繁にアップグレードする必要がなく、同じkernelバージョンとDebianユーザスペースを維持することができます。さらに、Moxa Industrial Linuxの主要なリリースごとのサブスクリプションサービスは、10年間のライフサイクルフェーズを通じて、セキュリティ更新プログラムおよびバグ修正を提供します
Robust File systemMoxa Industrial Linuxに統合されたOverlayFSの強力なファイルシステムは、ファームウェアのアップグレードおよびダウングレードの間に特別な保護を提供します
サイバーセキュリティ
  • Moxa Industrial Linuxは、開発者がIEC 62443-4-2国際規格に基づいたサイバーセキュリティ保護メカニズムを実装するために役立つビルトインユーティリティが付属
  • 既存のソフトウェアパッケージのセキュリティアップデート:UC-5100シリーズにインストールされているすべてのソフトウェアパッケージは、Debian LinuxのAPT(Advanced Packaging Tool)サーバまたはMoxaのサーバを使用して自動的に更新可能
Real COMモードNPortデバイスサーバと通信する NPortのReal COMモードドライバをサポート

外観

UC-5101

UC-5101

UC-5102

UC-5102

UC-5111

UC-5111

UC-5112

UC-5112

サイズ (単位 = mm)

サイズ

UC-5101-LX Arm-based 産業用コンピューティングプラットフォーム, Cortex-A8 1GHz CPU, 4シリアルポート, 2イーサネットポート, SDソケット, 4 DI, 4 DO, およびUSBポート, -10~60℃ 動作温度範囲
UC-5102-LX Arm-based 産業用コンピューティングプラットフォーム, Cortex-A8 1GHz CPU, 4シリアルポート, 2イーサネットポート, SDソケット, ミニPCIeソケット, 4 DI, 4 DO, およびUSBポート, -10~60℃ 動作温度範囲
UC-5111-LX Arm-based 産業用コンピューティングプラットフォーム, Cortex-A8 1GHz CPU, 4シリアルポート, 2イーサネットポート, 2ソケット, 2 CANポート, 4 DI, 4 DO, およびUSBポート, -10~60℃ 動作温度範囲
UC-5112-LX Arm-based 産業用コンピューティングプラットフォーム, Cortex-A8 1GHz CPU, 4シリアルポート, 2イーサネットポート, SDソケット, ミニPCIeソケット, 4 DI, 4 DO, およびUSBポート, -10~60℃ 動作温度範囲
UC-5101-T-LX Arm-based 産業用コンピューティングプラットフォーム, Cortex-A8 1GHz CPU, 4シリアルポート, 2イーサネットポート, SDソケット, 4 DI, 4 DO, およびUSBポート, -40~85℃ 動作温度範囲
UC-5102-T-LX Arm-based 産業用コンピューティングプラットフォーム, Cortex-A8 1GHz CPU, 4シリアルポート, 2イーサネットポート, SDソケット, ミニPCIeソケット, 4 DI, 4 DO, およびUSBポート, -40~85℃ 動作温度範囲
UC-5111-T-LX Arm-based 産業用コンピューティングプラットフォーム, Cortex-A8 1GHz CPU, 4シリアルポート, 2イーサネットポート, 2ソケット, 2 CANポート, 4 DI, 4 DO, およびUSBポート, -40~85℃ 動作温度範囲
UC-5112-T-LX Arm-based 産業用コンピューティングプラットフォーム, Cortex-A8 1GHz CPU, 4シリアルポート, 2イーサネットポート, SDソケット, 2 CANポート, ミニPCIeソケット, 4 DI, 4 DO, およびUSBポート, -40~85℃ 動作温度範囲

オプショナルアクセサリ

UC-LTE-EU LTE regions: Asia, Europe Penta-Band LTE: Bands 1, 3, 8, 20, 28* (700*, 800, 900, 1800, 2100 MHz), Dual-Band GSM 900 and 1800 MHz
PWR-24270-DT-S1 電源アダプタ

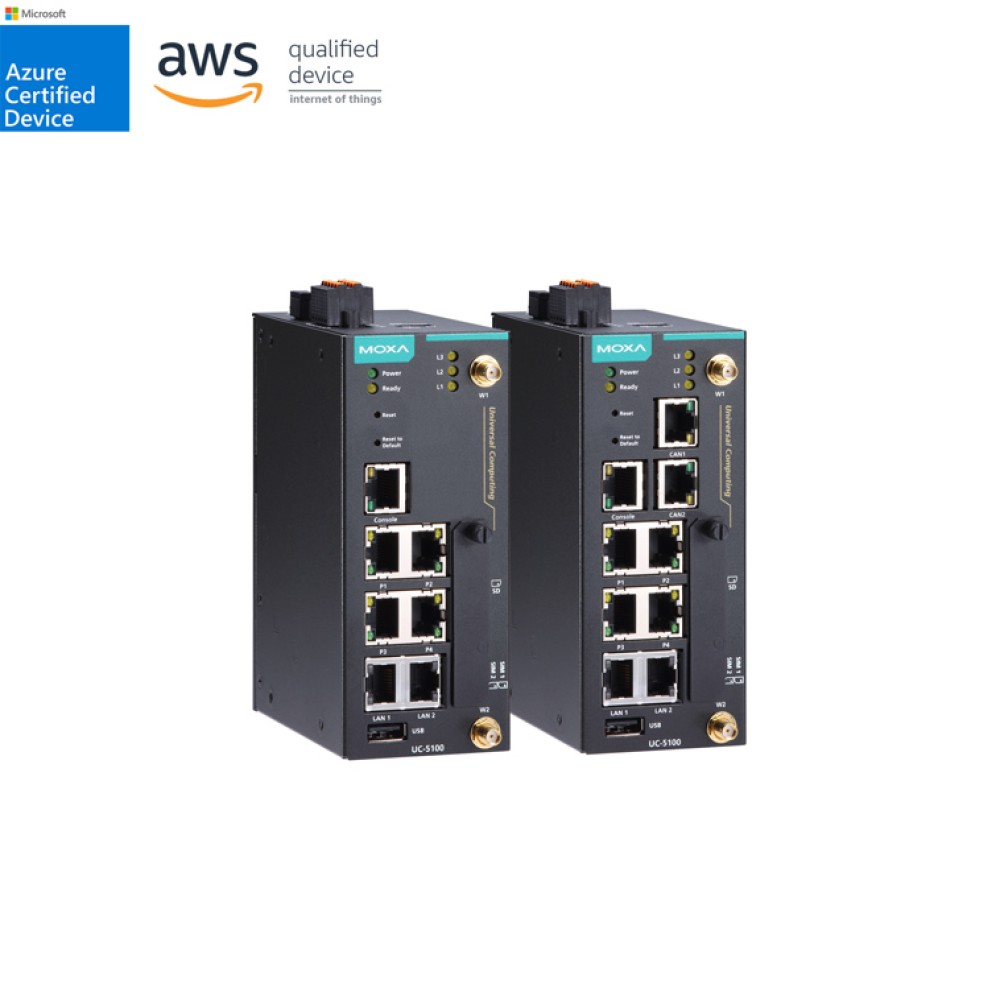

UC-5100シリーズ 製品一覧

UC-5101-LX 4 シリアル,2 LAN,2 CAN,4 DI/DO 搭載 Arm-based DINレール ワイヤレス組込 産業用コンピューター
UC-5101-T-LX 4 シリアル,2 LAN,2 CAN,4 DI/DO 搭載 Arm-based DINレール ワイヤレス組込 産業用コンピューター
UC-5102-LX 4 シリアル,2 LAN,2 CAN,4 DI/DO 搭載 Arm-based DINレール ワイヤレス組込 産業用コンピューター
UC-5102-T-LX 4 シリアル,2 LAN,2 CAN,4 DI/DO 搭載 Arm-based DINレール ワイヤレス組込 産業用コンピューター
UC-5111-LX 4 シリアル,2 LAN,2 CAN,4 DI/DO 搭載 Arm-based DINレール ワイヤレス組込 産業用コンピューター
UC-5111-T-LX 4 シリアル,2 LAN,2 CAN,4 DI/DO 搭載 Arm-based DINレール ワイヤレス組込 産業用コンピューター
UC-5112-LX 4 シリアル,2 LAN,2 CAN,4 DI/DO 搭載 Arm-based DINレール ワイヤレス組込 産業用コンピューター
UC-5112-T-LX 4 シリアル,2 LAN,2 CAN,4 DI/DO 搭載 Arm-based DINレール ワイヤレス組込 産業用コンピューター
