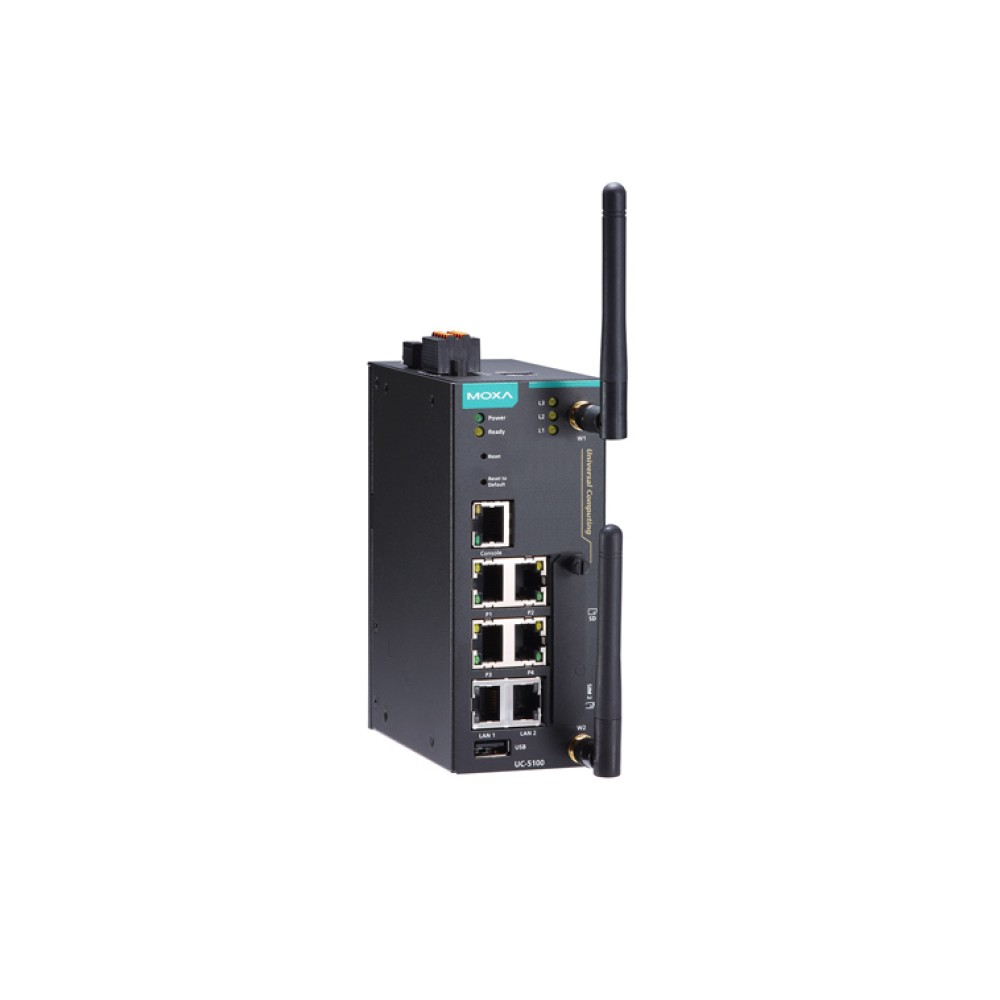

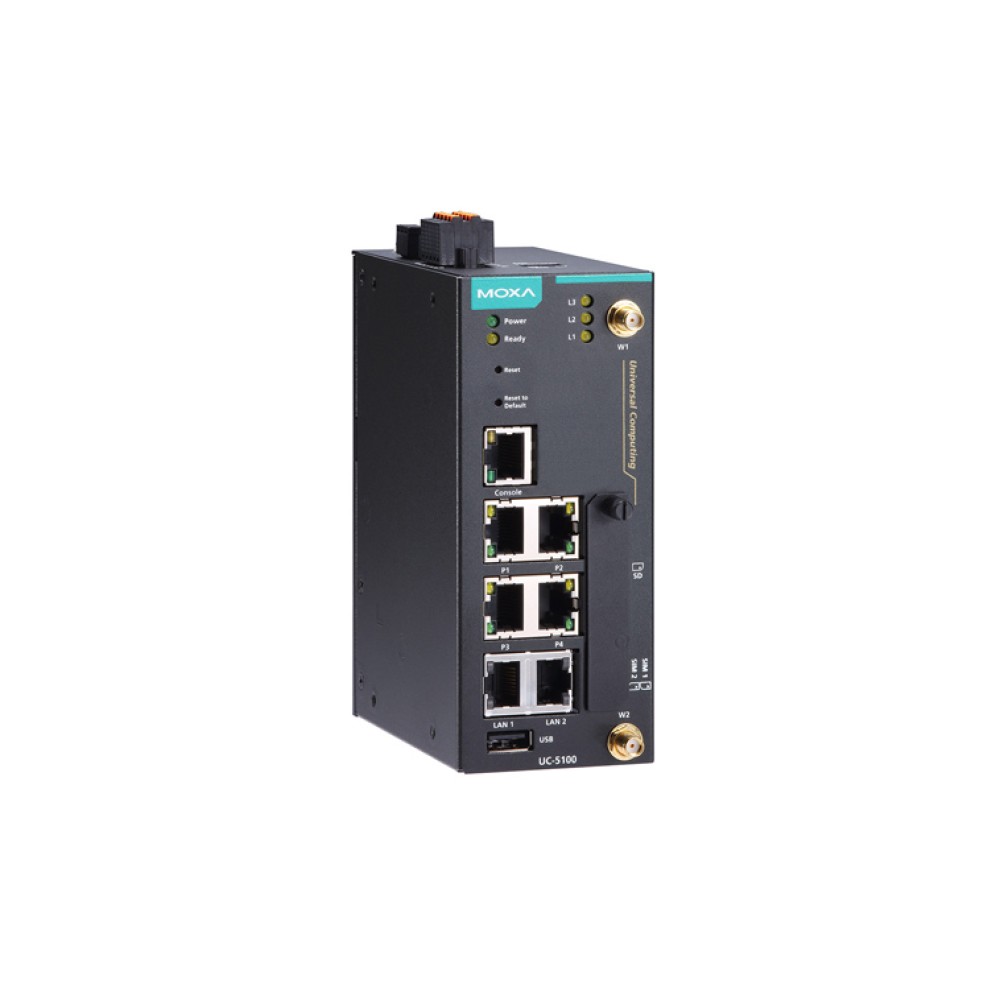

UC-5102-LX
4 シリアル,2 LAN,2 CAN,4 DI/DO 搭載 Arm-based DINレール ワイヤレス組込 産業用コンピューター
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- ARMv7 Cortex-A8 1000 MHzプロセッサ
- デュアルオートセンシング10/100Mbpsイーサネットポート
- すべてのポートをサポートするソフトウェアセレクタブルRS-232C/422/485ポート×4
- 産業用CAN 2.0A/BプロトコルをサポートしたデュアルCANポート
- 10年間の長期間サポートのMoxa Industrial Linux
- Wi-Fi/セルラーモジュール用Mini PCIeソケット
- ストレージ拡張用Micro SDソケット
- TPM v2.0サポート (オプション)
- -40～85℃ワイド温度範囲 および -40～70℃ (LTE対応)
- 産業EMCアプリケーションのための EN 61000-6-2
- 過酷な産業用環境に対応した EN 61000-6-2/6-4規格に準拠
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
UC-5100シリーズ組込コンピュータは、産業用オートメーションアプリケーションのために設計されています。コンピュータは、コンパクトでフロントエンドアクセスハウジングに収納されたプルアップ/プルダウン抵抗を調整できるRS-232C/422/485フル信号シリアルポート×4、デュアルCANポート、デュアルLAN、デジタル入力チャネル×4、デジタル出力チャネル×4、USB、およびSDソケットを搭載したRS-232C/422/485フル信号シリアルポート×4が装備されています。
さまざまな産業用アプリケーションを実現するために、UC-5100シリーズのコンピューティングプラットフォームは、デュアルCANopenプロトコル対応のCANポートとワイヤレスコネクション用のmini PCIeソケットを備えたモデルを提供し、ネットワークの冗長性を実現するデュアルSIM設計を備えています。
UC-5100のバーチカルDINレールフォームファクタは、コンピュータをスモールキャビネットに容易にインストールできます。また、UC-5100は、この省スペースソリューションにより配線が容易となり、産業用フロントエンド組込みコントローラとして最適な選択肢を提供します。
さらに、すべてのモデルには、Moxa Industrial Linuxが装備されているため、ユーザにとって優れた長期サポートOSと最適化されたソフトウェア機能を利用することができます。
ハードウェア仕様
| コンピュータ | |
| CPU | ARMv7 Cortex-A8 1000 MHz |
|---|---|
| OS (プリインストール済) | Moxa Industrial Linux (Debian 9, Kernel 4.4) |
| DRAM | 512 MB DDR3 SDRAM |
| USB | USB 2.0 hosts × 1, type Aコネクタ |
| ストレージ | |
| ビルトイン | 8 GB eMMCフラッシュ with OSプリインストール |
| ストレージ拡張 | SDHC/SDXC ソケット (ストレージ拡張用) |
| 他の周辺装置 | |
| TPM | v2.0 by request (SPIインターフェース) |
| イーサネットインターフェース | |
| LAN | 2オートセンシング 10/100 Mbpsポート (RJ45) |
| 電磁アイソレーション保護 | 1.5 kV ビルトイン |
| シリアルインターフェース | |
| シリアル規格 | 4 RS-232C/422/485, ソフトウェアセレクタブルポート (RJ45) |
| コンソールポート | RS-232C (TxD, RxD, GND), 4-pin ピンヘッダ出力 (115200, n, 8, 1) |
| シリアル通信パラメータ | |
| データビット | 5, 6, 7, 8 |
| ストップビット | 1, 1.5, 2 |
| パリティ | None, 偶数, 奇数, スペース, マーク |
| フロー制御 | XON/XOFF, RS-485制御用ADDC® (automatic data direction control) |
| ボーレート | 300 bps～921.6 kbps |
| シリアル信号 | |
| RS-232C | TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
| RS-422 | TxD+, TxD-, RxD+, RxD-, GND |
| RS-485-4線 | TxD+, TxD-, RxD+, RxD-, GND |
| RS-485-2線 | Data+, Data-, GND |
| デジタル入力 | |
| 入力チャネル | DI × 4 |
| 入力電圧 |
|
| デジタル出力 | |
| 出力チャネル | DO × 4 |
| 出力電流 | 24 mA |
| 出力電圧 |
|
| LED | |
| システム | 電源 × 1, Ready × 1 |
| LAN | LED：RJ45コネクタ上, 10M/Link × 1, 100M/Link × 1 |
| シリアル | TxD × 1, RxD × 1 |
| 信号強度/プログラマブル | L1, L2, L3 (LED：RJ45コネクタ上) |
| スイッチおよびボタン | |
| プッシュボタン | 最初に診断レポートに戻すように設定し、デバイスを工場出荷時のデフォルトにリセット |
| Dipスイッチ | シリアルポートプルアップ/プルダウン抵抗およびCANポートターミネーションの設定 |
| メカニカル | |
| ハウジング | SECC + AI 5052 |
| 重量 | 600 g |
| サイズ | 57 × 136 × 100 mm |
| マウンティング | DINレール ,ウォール (オプションキット使用) |
| 環境 | |
| 動作温度 | 標準モデル： -10～60℃ ワイド温度モデル：
|
| ストレージ温度 | 標準モデル： -20～70℃ ワイド温度モデル： -40～85℃ |
| 相対湿度 | 5～95％ (結露なきこと) |
| 耐震 | 2 Grms ＠ IEC 60068-2-64, ランダム波, 5-500 Hz, 1時間/axis (USBデバイス接続なし) |
| 耐衝撃 | 20 g ＠ IEC 60068-2-27, 半サイン波, 11ミリ秒 |
| 電源 | |
| 入力電圧 | 9～48 VDC (3ピンターミナルブロック, V+, V-, SG) |
| 入力電流 | 0.95～0.23 A |
| 電力消費 | 6 W (セルラーモジュールおよび外付USBデバイス接続なし) |
| 規格および認証 | |
| 安全 | UL 60950-1, IEC 60950-1, EN 60950-1 |
| EMC | EN 55032/24, EN 61000-6-2/6-4, RCM, VCCI, EAC |
| EMI | CISPR 32, FCC Part 15B Class A |
| EMS | IEC 61000-4-2 ESD：接触: 4 kV;気中: 8 kV IEC 61000-4-3 RS： 10 V/m IEC 61000-4-4 EFT：電源: 2 kV;信号: 1 kV IEC 61000-4-5 サージ： 電源: 2 kV; 電源: 0.5 kV; 信号: 1 kV IEC 61000-4-6 CS： 10 V IEC 61000-4-8 |
| グリーン製品 | RoHS, CRoHS, WEEE |
| 信頼性 | |
| アラートツール | 外部RTC (real-time clock) |
| 自動リブートトリガ | 外部WDT (watchdog timer) |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | MOXA社 製品保証方針 |
ソフトウェア仕様
| Linux | |
| OS | Moxa Industrial Linux (Debian 9) |
|---|---|
| Kernel | GNU/Linux 4.4 CIP |
| システムシェル | DASH(デフォルト）BASH |
| テキストエディタ | Vim,nano |
| ファイルシステム | JFFS2, NFS, Ext3, Ext4, VFAT, OverlayFS, NTFS |
| インターネットプロトコルスイート | TCP, UDP, IPv4, IPv6, SNMPv2, v3, ICMP,ARP, HTTP, CHAP,PAP,DHCP, NTP,NFS, SSH, PPP, SFTP, RSYNC,SSL, SCP |
| プログラミング言語サポート | PHP, Perl, Python |
| インターネットセキュリティスイート | OpenVPN, Netfilter/iptables, IPsec |
| 暗号ハードウェアアクセレレータ | AES, SHA, OpenSSL, random generator |
| Web Server (Apache) | Webサイトの作成と管理が可能。PHPおよびXMLサポート |
| Terminal Server (SSH) | セキュリティ保護されていない2つのホスト間で安全な暗号化された通信を提供 |
| セルラーネットワーキング |
|
| アプリケーション開発ソフトウェア |
|
| Moxa Industrial Linux | |
| 長期間サポート | Moxa Industrial Linuxは、システム全体を頻繁にアップグレードする必要がなく、同じkernelバージョンとDebianユーザスペースを維持することができます。さらに、Moxa Industrial Linuxの主要なリリースごとのサブスクリプションサービスは、10年間のライフサイクルフェーズを通じて、セキュリティ更新プログラムおよびバグ修正を提供します |
| Robust File system | Moxa Industrial Linuxに統合されたOverlayFSの強力なファイルシステムは、ファームウェアのアップグレードおよびダウングレードの間に特別な保護を提供します |
| サイバーセキュリティ |
|
| Real COMモード | NPortデバイスサーバと通信する NPortのReal COMモードドライバをサポート |

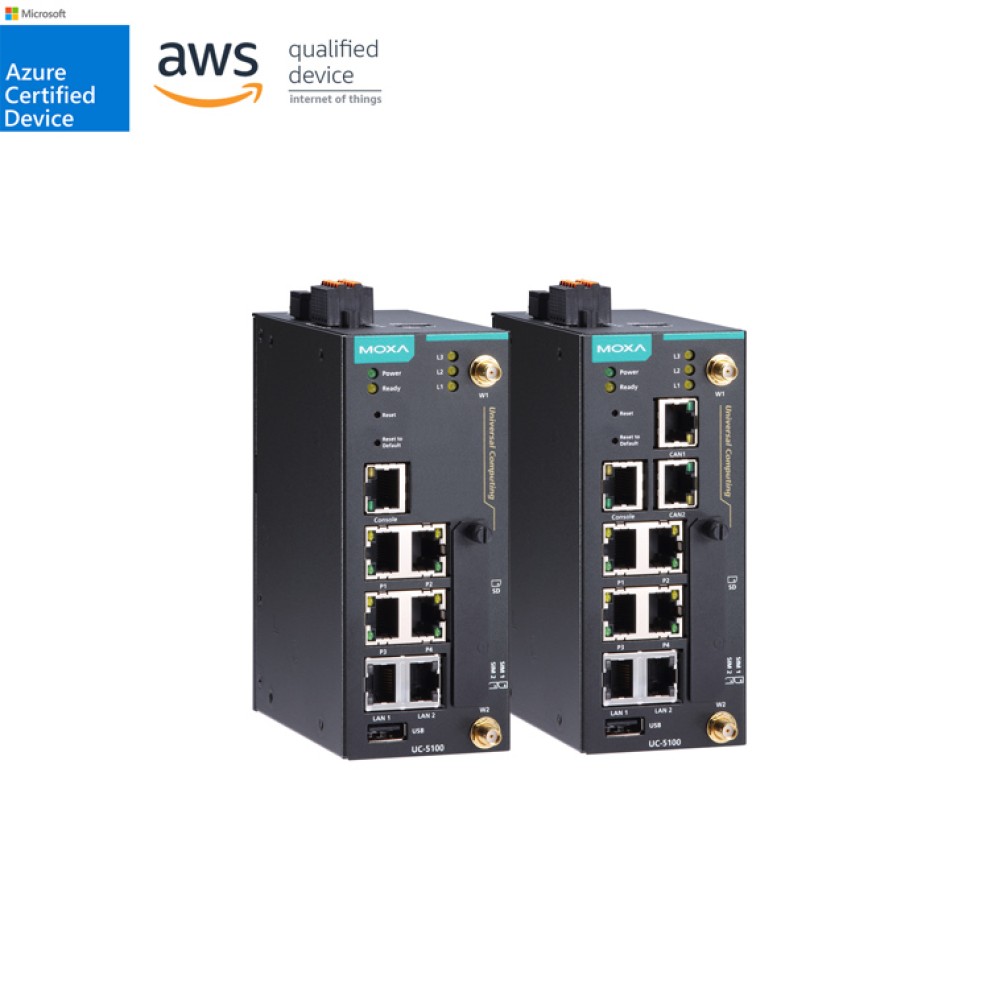

外観
UC-5101
UC-5102
UC-5111
UC-5112
サイズ (単位 = mm)
| UC-5101-LX | Arm-based 産業用コンピューティングプラットフォーム, Cortex-A8 1GHz CPU, 4シリアルポート, 2イーサネットポート, SDソケット, 4 DI, 4 DO, およびUSBポート, -10～60℃ 動作温度範囲 |
|---|---|
| UC-5102-LX | Arm-based 産業用コンピューティングプラットフォーム, Cortex-A8 1GHz CPU, 4シリアルポート, 2イーサネットポート, SDソケット, ミニPCIeソケット, 4 DI, 4 DO, およびUSBポート, -10～60℃ 動作温度範囲 |
| UC-5111-LX | Arm-based 産業用コンピューティングプラットフォーム, Cortex-A8 1GHz CPU, 4シリアルポート, 2イーサネットポート, 2ソケット, 2 CANポート, 4 DI, 4 DO, およびUSBポート, -10～60℃ 動作温度範囲 |
| UC-5112-LX | Arm-based 産業用コンピューティングプラットフォーム, Cortex-A8 1GHz CPU, 4シリアルポート, 2イーサネットポート, SDソケット, ミニPCIeソケット, 4 DI, 4 DO, およびUSBポート, -10～60℃ 動作温度範囲 |
| UC-5101-T-LX | Arm-based 産業用コンピューティングプラットフォーム, Cortex-A8 1GHz CPU, 4シリアルポート, 2イーサネットポート, SDソケット, 4 DI, 4 DO, およびUSBポート, -40～85℃ 動作温度範囲 |
| UC-5102-T-LX | Arm-based 産業用コンピューティングプラットフォーム, Cortex-A8 1GHz CPU, 4シリアルポート, 2イーサネットポート, SDソケット, ミニPCIeソケット, 4 DI, 4 DO, およびUSBポート, -40～85℃ 動作温度範囲 |
| UC-5111-T-LX | Arm-based 産業用コンピューティングプラットフォーム, Cortex-A8 1GHz CPU, 4シリアルポート, 2イーサネットポート, 2ソケット, 2 CANポート, 4 DI, 4 DO, およびUSBポート, -40～85℃ 動作温度範囲 |
| UC-5112-T-LX | Arm-based 産業用コンピューティングプラットフォーム, Cortex-A8 1GHz CPU, 4シリアルポート, 2イーサネットポート, SDソケット, 2 CANポート, ミニPCIeソケット, 4 DI, 4 DO, およびUSBポート, -40～85℃ 動作温度範囲 |
オプショナルアクセサリ
| UC-LTE-EU | LTE regions: Asia, Europe Penta-Band LTE: Bands 1, 3, 8, 20, 28* (700*, 800, 900, 1800, 2100 MHz), Dual-Band GSM 900 and 1800 MHz |
|---|---|
| PWR-24270-DT-S1 | 電源アダプタ |
UC-5100シリーズ 製品一覧
| UC-5101-LX | 4 シリアル,2 LAN,2 CAN,4 DI/DO 搭載 Arm-based DINレール ワイヤレス組込 産業用コンピューター |
| UC-5101-T-LX | 4 シリアル,2 LAN,2 CAN,4 DI/DO 搭載 Arm-based DINレール ワイヤレス組込 産業用コンピューター |
| UC-5102-LX | 4 シリアル,2 LAN,2 CAN,4 DI/DO 搭載 Arm-based DINレール ワイヤレス組込 産業用コンピューター |
| UC-5102-T-LX | 4 シリアル,2 LAN,2 CAN,4 DI/DO 搭載 Arm-based DINレール ワイヤレス組込 産業用コンピューター |
| UC-5111-LX | 4 シリアル,2 LAN,2 CAN,4 DI/DO 搭載 Arm-based DINレール ワイヤレス組込 産業用コンピューター |
| UC-5111-T-LX | 4 シリアル,2 LAN,2 CAN,4 DI/DO 搭載 Arm-based DINレール ワイヤレス組込 産業用コンピューター |
| UC-5112-LX | 4 シリアル,2 LAN,2 CAN,4 DI/DO 搭載 Arm-based DINレール ワイヤレス組込 産業用コンピューター |
| UC-5112-T-LX | 4 シリアル,2 LAN,2 CAN,4 DI/DO 搭載 Arm-based DINレール ワイヤレス組込 産業用コンピューター |
