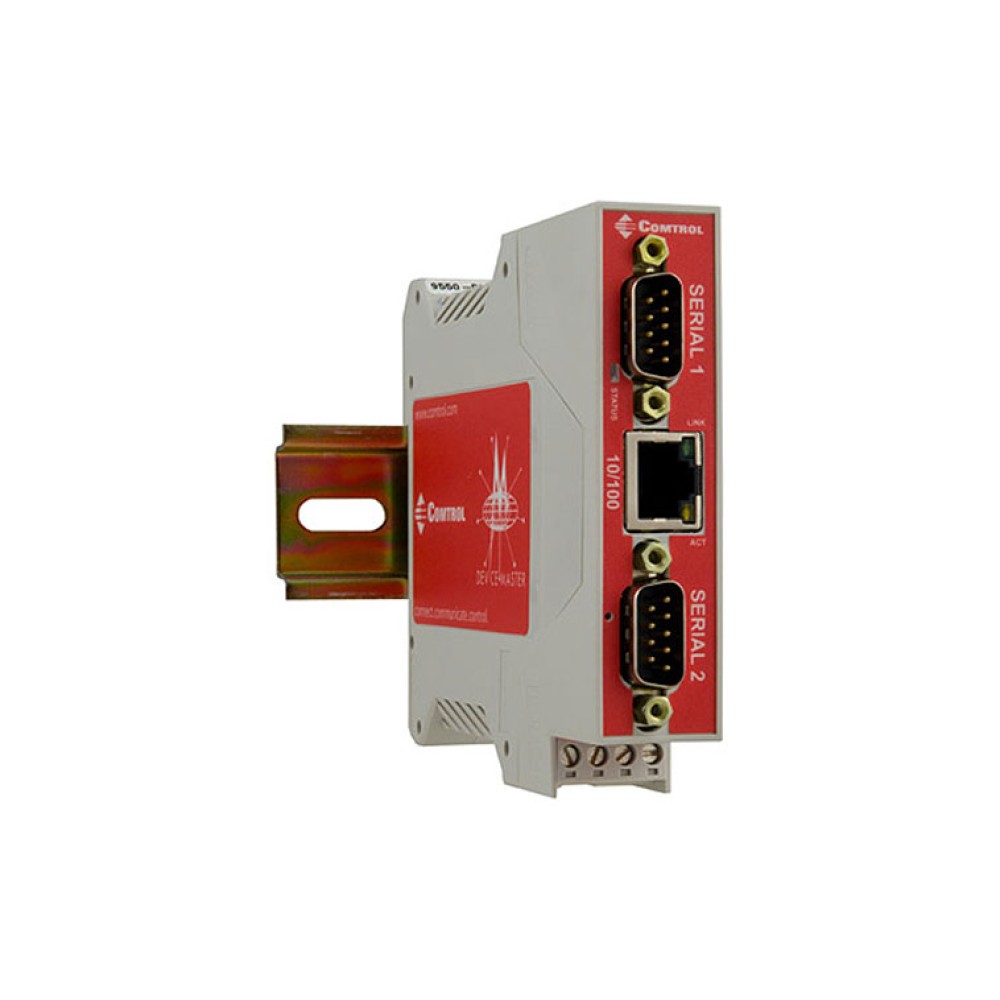

DeviceMaster® UP DB9M 2ポート 1E Modbus
2ポート(イーサネットポート×1) 産業用イーサネットゲートウェイ
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- DINレールマウント、電源接続はターミナルブロック
- 自由度が高くユニークなModbusの機能性
- 多様なModbus マスターとスレーブのタイプ
- Raw/ASCIIシリアルとイーサネットデバイスをサポート
- 電圧変換器がいらない広い入力電圧範囲
- -37～74℃の広い産業用温度範囲
- 2つのイーサネットポートによる複数ユニットのディジーチェーン接続
- PortVision® DX リモート監視・管理ソフト
- CE RoHS2 準拠
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- FAQ
DeviceMaster® UPは、今日の多様化したModbus実装の要求を満たすように設計されています。
Comtrolは、広範囲なModbus接続を実現するために、3つの独自Modbusファームウェアアプリを開発しました。DeviceMaster® UP 1台で、簡単な接続から複雑なModbusネットワーク接続までが、すべて可能です。
柔軟性が高くて堅牢なDeviceMaster® UPが、多くのModbusコントローラとデバイスの間を接続します。分かり易い設定ページ、革新的な機能、そして、有効な診断情報のすべてが、複雑なModbus設備セットアップでさえ、迅速且つ容易なものとします。
| ハードウェア | |
| バスインタフェース | 10/100 BASE-T |
|---|---|
| メモリ | 8MB SDRAM、4MB Flash |
| エンクロージャ | UL94-VO プラスチック製 |
| 設置 | DINレール(35mm) |
| LED表示 | Status、Ethernet Link/Activity |
| サイズ | 116.8 × 99 × 22.9 mm |
| 重さ | 130 g |
| 電気的仕様 | |
| 電源入力 | 6 ～ 30 VDC |
| 消費電流(+24VDCのとき) | 65 mA |
| 消費電力(最大) | 1.56 W |
| 電源入力系統 | 2系統 |
| ESDサージ保護 | 全てのシリアルライン：最低 25 kV 全てのイーサネット部品の磁界サージ定格：1.5 kV |
| 環境仕様 | |
| 動作温度 | -37 ～ 74℃ |
| 保管温度 | -40 ～ 85℃ |
| 湿度(結露なきこと) | 5 ～ 95％ |
| 高度 | 0 ～ 3,048 m |
| 発熱量 | 5.3 BTU/Hr |
| 平均故障間隔(MTBF) | 58.8 年 |
| シリアル通信 | |
| コネクタタイプ | DB9オス |
| ポート数 | 2 |
| インタフェース | RS-232C、RS-422、RS-485 2-Wire、RS-485 4-Wire(Master/Slave) ソフトによる選択 |
| ボー・レート | 300bps ～ 230 kbps • 受信バッファ：1024 バイト • 送信バッファ：256 バイト |
| データビット | 7 または 8 |
| パリティ | 奇数、偶数 または なし |
| ストップビット | 1 または 2 |
| フロー制御 | ハード制御、ソフト制御、または制御なし |
| イーサネット | |
| ネットワークプロトコル | ARP、BOOTP、DHCP、HTTP、ICMP、Ping、RARP、RFC 1006、 (ISO over TCP)、RFC 2217、SNMP(MIB-II)、TCP/IP、Telnet、TFTP、UDPソケットサービス |
| コネクタタイプ | RJ45F オートMDI/MDI-X |
| ポート数 | 1 |
| 産業用プロトコル | EtherNet/IP Modbus/TCP PROFINET IO |
| 輸出情報 | |
| 梱包重量 | 450 g |
| 梱包サイズ | 235 × 63.5 × 184.2 mm |
| UPC コード | 7-56727-99552-4 |
| 原産国 | USA |
| ECCN | 5A992 |
| スケジュール B 番号 | 8471.80.1000 |
| 規制・規格 | |
| エミッション | カナダ EMC要求 ICES-003 欧州規格 EN55022 FCC PART 15 SUBPART B CLASS A AS/NZS CISPR 22 |
| イミュニティ | 欧州規格 EN55024 IEC 61000-4-2/EN61000-4-2：静電気放電(ESD) IEC 61000-4-3/EN61000-4-3：放射電磁界(RF) IEC 61000-4-4/EN61000-4-4：ファスト トランジェント(EFT) IEC 61000-4-5/EN61000-4-5：サージ IEC 61000-4-6/EN61000-4-6：RF連続伝導 IEC 61000-4-8/EN61000-4-8：電源周波数磁界 IEC 61000-4-11/EN61000-4-11：電圧ディップ・瞬断 |
| 安全性 | IEC 60950/EN60950 (認定版) CSA C22.2 No. 50/UL60950 第3版 |
| その他 | CE RoHS2 準拠 NEMA TS2 準拠 |
| 特長 | SNMPはモニタのみサポート |

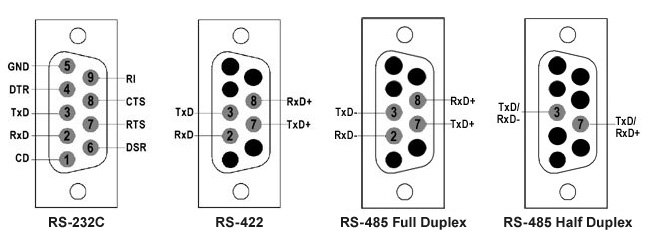

ピン配置
| DeviceMaster® UP DB9M 2ポート 1E Modbus |
2ポート DB9 (イーサネットポート×1) 産業用イーサネットゲートウェイ 幅広いModbusサポート |
|---|
