UC-4410A-T NEW
Arm Cortex-A53 クアッドコア 64ビットコンピューター, シリアルポート×2, CANポート×1
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- Arm Cortex-A53 クアッドコア 1.6GHzプロセッサー
- デュアルSIMおよびAT&T 認証取得済み 5G Sub-6GHz NRモジュール搭載
- オートセンシング10/100/1000 Mbpsイーサネットポート×2
- CANbusおよびシリアルポート (2kV 絶縁保護)
- 10年間の優れた長期サポート付き Moxa Industrial Linux
- Wi-Fi 6Eおよび4G LTE Cat.4サポート (オプションアクセサリーを使用)
- デュアルSIMスロット
- CE/FCC/UL認証
- ISA/IEC 62443-4-2 SL2認証に対応
- 動作温度範囲：-40～75℃ (セルラーモジュールを有効にした場合：-40～70℃)
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
UC-4400Aコンピューティングプラットフォームは、組み込みデータ収集アプリケーション向けに設計されています。このコンピューターには、最大4つのRS-232/422/485シリアルポート、デュアル10/100/1000 Mbpsイーサネットポート、最大2つのCANポートが搭載されています。これらの汎用性の高い機能を備えたUC-4400Aは、さまざまなデータ収集アプリケーションにおける複雑な通信ソリューションを効率的に適応させることができます。
UC-4400Aは、Arm Cortex-A53クアッドコアプロセッサーを中心に構築されており、エネルギー監視システムでの使用に最適化されていますが、さまざまな産業用ソリューションにも幅広く適用できます。柔軟なインターフェースオプションを備えたこの小型の組み込みコンピューターは、現場でのデータ収集とデータ処理のための信頼性の高いセキュアなゲートウェイであるだけでなく、他の多くの大規模な展開のための優れた通信プラットフォームを提供します。
過酷な環境でのデータ収集アプリケーションには、ワイド温度対応セルラーモデルを提供することができます。すべてのユニットはテスト室で徹底的に検証されているので、セルラー対応コンピューティングプラットフォームがワイド温度アプリケーションに適していることを保証します。
アプリケーション
- 太陽光/風力エネルギー
- バッテリーエネルギー貯蔵
- EV充電インフラストラクチャ
- 施設監視
- 機械監視
- 石油・ガス
- 浄水・廃水処理
- インテリジェント交通システム
- さまざまなIIoTゲートウェイアプリケーション
| コンピューター | |
| CPU | Arm Cortex-A53 クアッドコア 1.6 GHz |
|---|---|
| DRAM | 4 GB LPDDR4 |
| サポートOS |
Moxa Industrial Linux 3 (Debian 11, kernel 5.10), 2031 EOL www.moxa.com/MIL を参照 |
| プリインストールストレージ | 16 GB eMMC |
| 拡張スロット | microSDソケット×1 |
| コンピューターインターフェース | |
| イーサネットポート | オートセンシング10/100/1000 Mbpsポート (RJ45コネクター) ×2 |
| シリアルポート | RS-232/422/485ポート×2 (ソフトウェア選択可能, DB9オスコネクター) |
| CANポート | CAN 2.0 A/B×1 (DB9オス) |
| デジタル入力 | DI×4 |
| デジタル出力 | DO×4 |
| USB 2.0 | USB 2.0ホスト×1, タイプAコネクター |
| コンソールポート | RS-232 (TxD, RxD, GND), 3ピン ヘッダー出力 (115200, n, 8, 1) |
| ボタン | プログラマブルボタン |
| TPM | TPM v2.0 |
| イーサネットインターフェース | |
| 磁気絶縁保護 | 1.5 kV (内蔵) |
| シリアルインターフェース | |
| ポート数 | 2 |
| ボーレート | 50 bps ～ 921.60 kbps |
| データビット | 5, 6, 7, 8 |
| ストップビット | 1, 1.5, 2 |
| パリティ | None, Even, Odd, Space, Mark |
| フロー制御 |
RTS/CTS, XON/XOFF RS-485用ADDC (自動データ方向制御) RTSトグル (RS-232のみ) |
| コンソールポート | 3ピン ヘッダー - DB9 コンソールポート×1 |
| シリアル信号 | |
| RS-232 | TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
| RS-422 | Tx+, Tx-, Rx+, Rx-, GND |
| RS-485-2線 | Data+, Data-, GND |
| RS-485-4線 | Tx+, Tx-, Rx+, Rx-, GND |
| CANインターフェース | |
| ポート数 | 1 |
| ボーレート | 10 ～ 1000 kbps |
| コネクター | DB9オス |
| 産業用プロトコル |
CAN 2.0A CAN 2.0B |
| 絶縁 | 2 kV (内蔵) |
| 信号 | CAN_H, CAN_L, CAN_GND, CAN_SHLD, CAN_V+, GND |
| デジタル入力 | |
| デジタル入力チャネル | DI×4 |
| コネクター | ねじ止め式ユーロブロック端子 |
| センサータイプ |
ウェット接点 (NPN) ドライ接点 |
| ドライ接点 |
Logic 1：Open Logic 0：Close to GND |
| ウェット接点 (COM to DI) |
Logic 1：0 ～ 3 VDC Logic 0：10 ～ 30 VDC |
| 絶縁 | 3K VDC |
| デジタル出力 | |
| デジタル出力チャネル | DO×4 |
| コネクター | ねじ止め式ユーロブロック端子 |
| 電流定格 | 200 mA/チャネル |
| I/Oタイプ | Sink |
| 電圧 | 0 ～ 30 VDC |
| セキュリティ機能 | |
| ハードウェアベースセキュリティ |
TPM 2.0 ハードウェア Root of Trust セキュアブート |
| 侵入検知 | ホストベースの侵入検知 |
| セキュリティツール |
セキュリティ診断ツール セキュリティイベント監査 セキュアアップデート |
| ディスク保護 | LUKSディスク暗号化 |
| リカバリー |
直近のセキュアな状態にワンステップでリカバリー 自動フェイルバックを備えたデュアルシステム設計 |
| 信頼性 |
ネットワークキープアライブ ネットワークフェイルオーバーとフェイルバック |
| LEDインジケーター | |
| システム |
Power × 2 READY (デバイス起動) × 1 SIMカードインジケーター × 1 |
| LAN | 2ポート, 各ポートに1 (10/100/1000 Mbps) |
| シリアル | 2つのシリアルポート、各ポートにLED×1 |
| CAN | 1つのCANポート、各ポートにLED×1 |
| ユーザープログラム可能 | 1 |
| 電源パラメーター | |
| 電源入力数 | 冗長デュアル入力 |
| 入力電圧 | 9 ～ 48 VDC |
| 入力電流 | 1.53 A @ 9 VDC, 0.21 A @ 48 VDC |
| 消費電力 | 10 W @ 95% CPU負荷 |
| 電源コネクター | ネジ止め式ユーロブロック端子 |
| 逆極性保護 | サポート |
| 信頼性 | |
| 自動リブートトリガー | 外部RTC (リアルタイムクロック) |
| アラートツール | 外部WDT (ウォッチドッグタイマー) |
| 筐体特性 | |
| ハウジング |
メタル SECC |
| IP保護等級 | IP30 |
| サイズ | 141.5 × 120 × 41 mm |
| 重さ | 750 g |
| 取り付け方法 |
DINレールマウント ウォールマウント (要オプションキット) |
| 環境 | |
| 動作温度 | -40 ～ 75℃ |
| 保管温度 (パッケージ含む) | -40 ～ 85℃ |
| 相対湿度 | 5 ～ 95% (結露なきこと) |
| 規格および認証 | |
| EMC |
EN 55032/35 EN 61000-6-2/-6-4 UKCA RCM KC BSMI |
| EMI |
FCC Part 15B Class A ICES-003 Class A EN 55032 Class A EN 61000-6-4 Class A |
| EMS |
IEC 61000-4-2 ESD：Contact：4 kV; Air：8 kV IEC 61000-4-3 RS：80 MHz to 1 GHz：10 V/m IEC 61000-4-4 EFT：Power：1 kV; Signal：1 kV IEC 61000-4-5 Surge：Power：line-to-line 2 kV, Signal：line-to-ground 4 kV IEC 61000-4-6 CS：150 kHz to 80 MHz; Signal：10 V IEC 61000-4-8 PFMF |
| 国際認証 |
FCC CE ISED UKCA RCM KC BSMI |
| 安全 |
IEC 62368-1 EN 62368-1 UL 62368-1 BSMI |
| 衝撃 | IEC 60068-2-27 |
| 振動 |
IEC 60068-2-64 2 grms @ 5 ～ 500 Hz, ランダム波, 軸あたり1時間 (USBデバイス未接続時) |
| グリーン製品 | RoHS, CRoHS, WEEE |
| MTBF (平均故障間隔) | |
| 時間 | 1,311,070 時間 |
| 規格 | Telcordia (Bellcore) Standard TR/SR |
| 保証 | |
| 保証期間 | 5 年 |
| 詳細 | Moxa社 製品保証方針 |
サイズ (単位=mm (inch) )

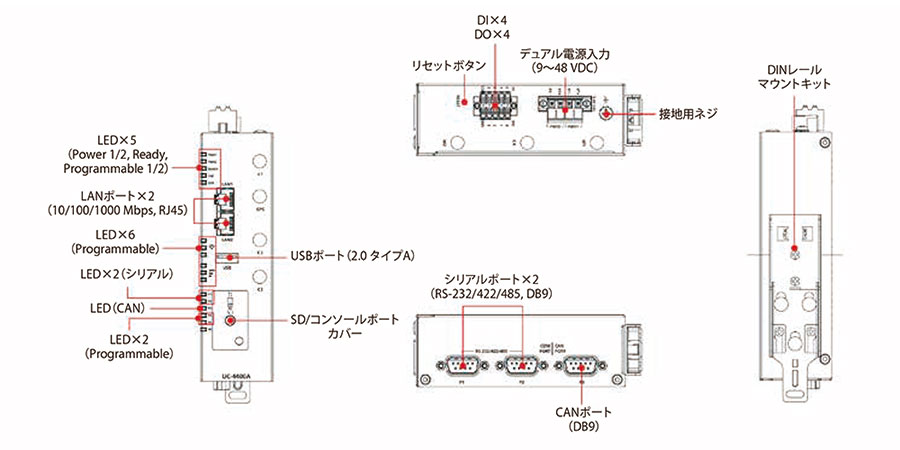

外観図
| UC-4410A-T | Arm Cortex-A53 クアッドコア 64ビットコンピューター シリアルポート×2 CANポート×1 動作温度：-40 ～ 75℃ |
|---|
アクセサリー (別売り)
| 電源アダプター | |
| PWR-12150-CN-SA-T | バレルプラグタイプ：ロック付き 入力プラグ・タイプ：中国 (CN) 定格出力：1.5 A@ 12 VDC 電圧範囲：100 ～ 240 VAC 動作温度：-40 ～ 75℃ |
|---|---|
| PWR-12150-EU-SA-T | バレルプラグタイプ：ロック付き 入力プラグ・タイプ：欧州連合 (EU) 定格出力：1.5 A@ 12 VDC 電圧範囲：100 ～ 240 VAC 動作温度：-40 ～ 75℃ |
| PWR-12150-UK-SA-T | バレルプラグタイプ：ロック付き 入力プラグ・タイプ：英国 (UK) 定格出力：1.5 A@ 12 VDC 電圧範囲：100 ～ 240 VAC 動作温度：-40 ～ 75℃ |
| PWR-12150-AU-SA-T | バレルプラグタイプ：ロック付き 入力プラグ・タイプ：オーストラリア (AU) 定格出力：1.5 A@ 12 VDC 電圧範囲：100 ～ 240 VAC 動作温度：-40 ～ 75℃ |
| PWR-12150-USJP-SA-T | バレルプラグタイプ：ロック付き 入力プラグ・タイプ：米国/日本 (US/JP) 定格出力：1.5 A@ 12 VDC 電圧範囲：100 ～ 240 VAC 動作温度：-40 ～ 75℃ |
| ケーブル | |
| CBL-F9DPF1x4-BK-100 | コンソールケーブル (4ピンコネクター) 1m |
| ウォールマウントキット | |
| UC-4400A Wall-mounting Kit | ウォールマウントキット, プレート2枚 (各 44.8×99×5.7 mm) UC-4400A用ネジ (M3×5mm) 5本付き |
| ワイヤレスパッケージ | |
| UC-4400A-LTE-CAT4-WW | LTEパッケージ グローバルカバレッジ用 Telit LE910C4-WWXD LTE Cat. 4 mPCIeカード サーマルパッド×2 ヒートシンク×2 UC-443xAモデル用 M2.5×5 mmネジ×3本付き |
| UC-4400A-WLAN22-AX | Wi-Fi 6Eパッケージ EMWICOM WMX7205-1 Wi-Fi 6E M.2カード サーマルパッド×2 ヒートシンク×2 UC-443xA/445xAモデル用 M2.5×5 mmネジ×2本付き |
UC-4400Aシリーズ 製品一覧
| UC-4410A-T | Arm Cortex-A53 クアッドコア 64ビットコンピューター, シリアルポート×2, CANポート×1 |
| UC-4414A-I-T | Arm Cortex-A53 クアッドコア 64ビットコンピューター, シリアルポート×4, CANポート×2 |
| UC-4430A-T | Arm Cortex-A53 クアッドコア 64ビットコンピューター, LTEおよびWi-Fi 6E機能サポート, シリアルポート×2, CANポート×1 |
| UC-4434A-I-T | Arm Cortex-A53 クアッドコア 64ビットコンピューター, LTEおよびWi-Fi 6E機能サポート, シリアルポート×4, CANポート×2 |
| UC-4450A-T-5G | Arm Cortex-A53 クアッドコア 64ビットコンピューター, 5GおよびWi-Fi 6E機能サポート, シリアルポート×2, CANポート×1 |
| UC-4454A-T-5G | Arm Cortex-A53 クアッドコア 64ビットコンピューター, 5GおよびWi-Fi 6E機能サポート, シリアルポート×4, CANポート×2 |
