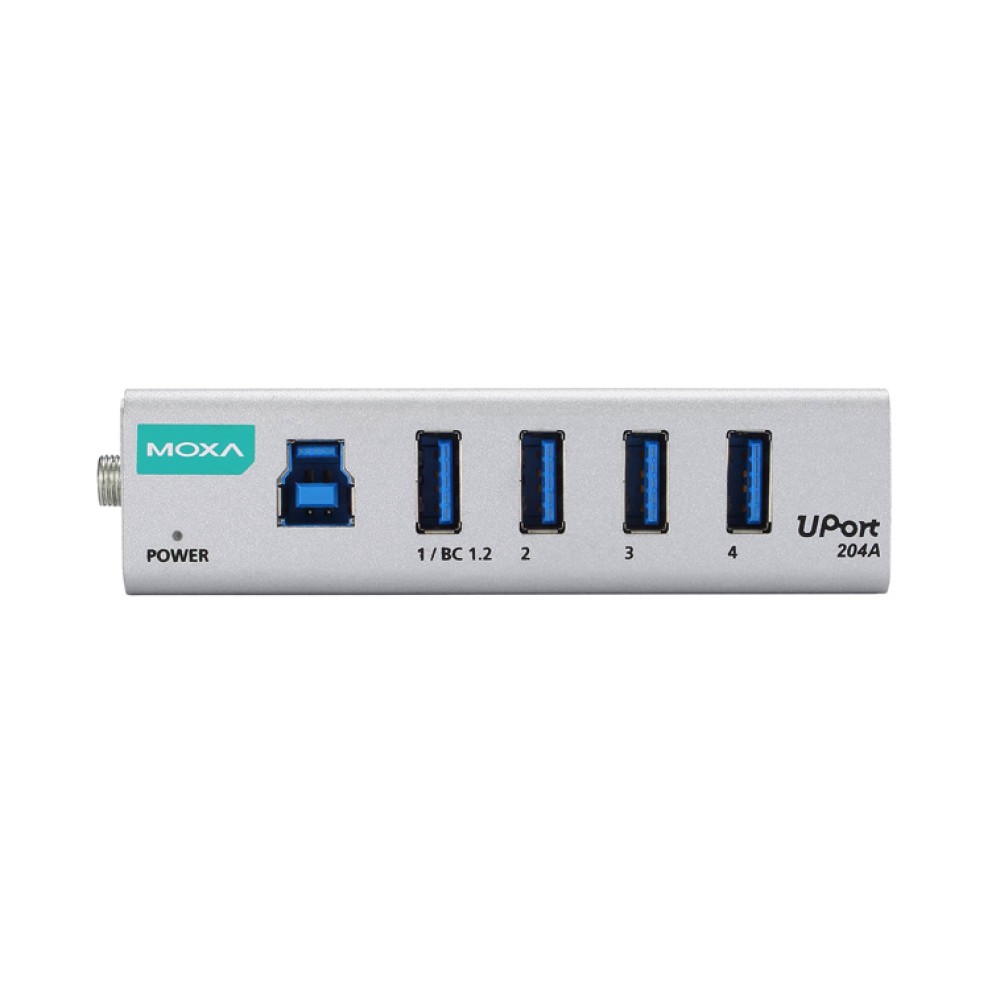

UPort 204A
4ポートおよび7ポート エントリレベル USB Hub
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- USB 3.2 SuperSpeed機能
- IP30保護等級アルミハウジング
- DIN-railハウジングおよびウオールマウントタイプハウジング
- 5年間保証
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
UPort® 200A シリーズ汎用USB 3.2 Hubは、1つのUSBポートを4つまたは7つのUSBポートに拡張することができます。このHubは、各ポートを通じて真のUSB 3.2 Gen 1 SuperSpeed 5 Gbpsデータ転送速度を提供する設計がされています。Hubは、USB plug-and-play仕様に完全に準拠しており、ポートあたり900mAのフル電力を供給し、USBデバイスが適切に機能することを保証します。外部電源のUSB Hubは、USBデバイスとの広範な互換性を保証する唯一の方法です。
BC 1.2（Battery Charging）互換性
UPort® 200A シリーズHubは、ポート1でBC 1.2と互換性があり、BC 1.2がサポートするモバイルデバイス/パワーバンクに1.5 A の充電電力を供給します。 UPort® 200Aシリーズは、BC1.2が規定しているSDP (Standard Downstream Port) ‐ 100mAまたは500mA、CDP (Charging Downstream Port) ‐ 最大1.5A (ハンドシェイク方式)、DCP (Dedicated Charging Port) ‐ 最大1.5A (無通信でD+とD-間の短絡を使用)タイプの3種類の給電ポートをサポートしています。
ESD Level 4保護
静電気放電（ESD）は、高い立ち上がり時間（dv/dt）を持つ1,000V以上のESDにより保護デバイスの接合層を突き破るような深刻な事態になる可能性があります。深刻なダメージを避けるためにMoxaのUPort® 200AシリーズUSB Hubは、ESD Level 4（接触8kV、気中15kV）保護を提供し、ユーザの最終製品の品質と価値を向上させます。
| USB インターフェース | |
| USB 規格 | USB 1.1/2.0 コンパチブル USB 3.2 Gen 1 |
|---|---|
| スピード | 5 Gbps |
| USB コネクタ | UFP：type B DFP：type A |
| USB ポート数 | UPort 207A：8 (UFP：1, DFP 7) UPort 204A：5 (UFP：1, DFP 4) |
| 電源パラメータ | |
| 入力電圧 | 12 VDC、電源入力数：1 |
| 電源コネクタ | 電源ジャック |
| 電力消費量 | UPort 207A：4.5 A @ 12 VDC UPort 204A：2.65 A @ 12 VDC |
| 逆極性保護 | サポート |
| 出力電源定格 | ポート1：900/1500 mA @ 5 VDC (BC 1.2 コンパチブル) その他のポート：900 mA @ 5 VDC |
| メカニカル | |
| 筐体 | メタル |
| サイズ | UPort 207A：80 x 27 x 140 mm UPort 204A：85 x 27 x 100 mm |
| 重量 | UPort 207A：273 g UPort 204A：208 g |
| 設置 | DIN-rail マウンティング( オプションキット使用), ウオールマウンティング( オプションキット使用) |
| 環境 | |
| 動作温度 | 0 ～ 60°C |
| 保管温度 | -20 ～ 75°C |
| 相対湿度 | 5 ～ 95% ( 結露なきこと) |
| 規格および認証 | |
| EMC | EN 55032/35 |
| EMI | CISPR 32, FCC Part 15B Class A |
| EMS | IEC 61000-4-2 ESD：接触：8 kV；気中：15 kV IEC 61000-4-3 RS：80 MHz ～ 1 GHz：10 V/m EC 61000-4-4 EFT：電源：1 kV IEC 61000-4-5 サージ：電源：1 kV IEC 61000-4-6 CS：150 kHz ～ 80 MHz：10 V/m IEC 61000-4-8 PFMF |
| 安全 | EN 62368-1, UL 62368-1, KC |
| 環境テスト | IEC 60068-2-1 |
| 自由落下 | IEC 60068-2-34 |
| 宣言 | |
| グリーン製品 | RoHS, CRoHS, WEEE |
| MTBF | |
| 規格 | Telcordia (Bellcore), GB |
| 時間 | UPort 207A：1,957,123 時間 UPort 204A：2,678,801 時間 |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | MOXA社 製品保証方針 |

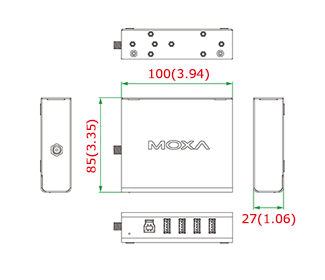

サイズ (単位=mm)
| UPort 204A | USBインターフェース：USB 3.2 Gen 1 USBポート数：4ダウンストリーム 筐体：メタル 動作温度：0～60℃ 電源アダプタ付属：Y |
|---|
オプショナルアクセサリ(別売り)
| ケーブル | |
| CBL-F9DPF1x4-BK-100 | コンソールケーブル（4 ピンコネクタ） 1m |
|---|---|
| 電源アダプタ | |
| PWR-12300-WPUSJP-S2 | ロッキングバレルプラグw/12 VDC 3 A 100 ～ 240 VAC US/JP plug 0 ～ 40℃動作温度 |
| PWR-Plug-USJP-02 | US/JP プラグ：PWR-12150-WPUSJP および PWR-12300-WPUSJP用 |
| IN-Rail マウンティングキット | |
| DK-UP-42A | DIN-rail マウンティングキット：UPort 400A/200A シリーズ用 107 x 29 mm (4.21 x 1.14 in) w/4 M3 x 5 mm スクリュー |
| ウオールマウンティングキット | |
| WK-UP200A-BOT-SI | ボトムパネルウオールマウンティングキット 43 x 30 x 2 mm (1.69 x 1.18 x 0.08 in) w/2 プレート および 6 M3 x 5 mm スクリュー |
| WK-UP200A-BAK-SI | リアパネルウオールマウンティングキット 60 x 27 x 2 mm (2.36 x 1.06 x 0.08 in) w/2 プレート および 6 M3 x 5 mm スクリュー |

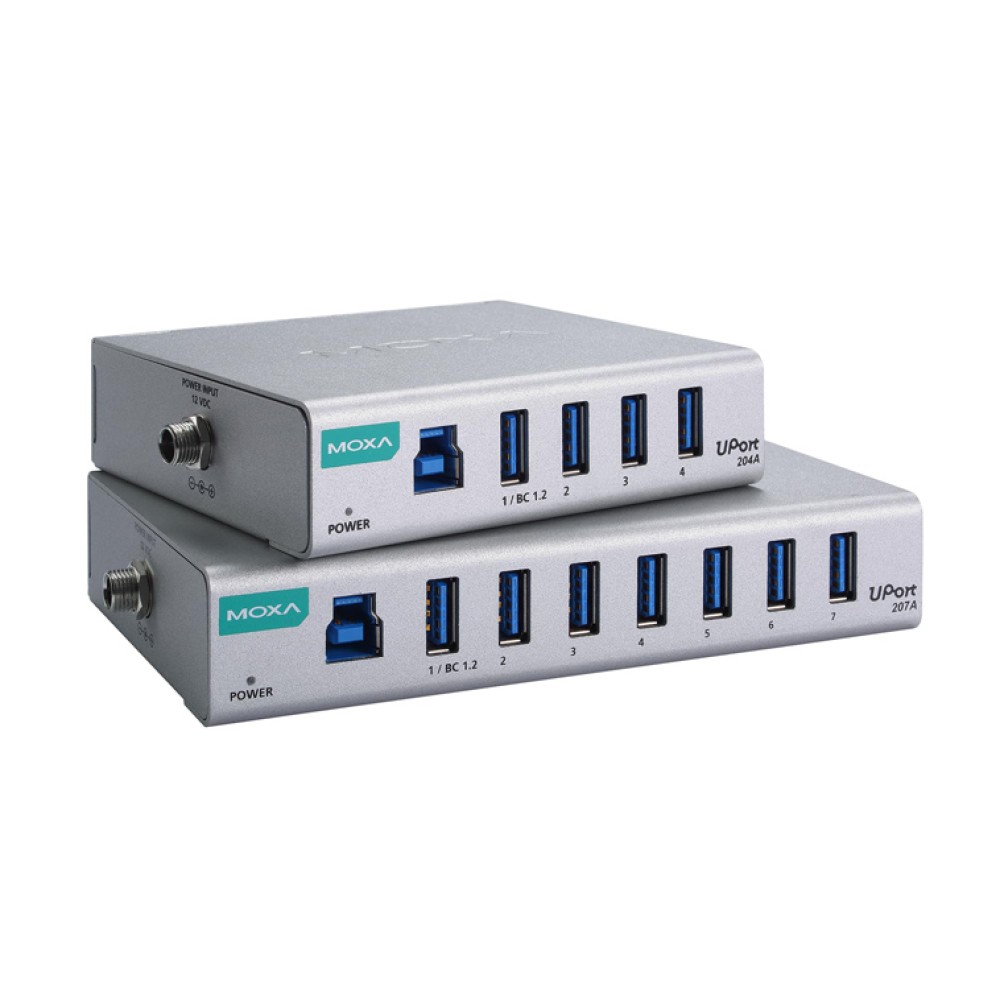

UPort 200Aシリーズ 製品一覧
| UPort 204A | 4ポートおよび7ポート エントリレベル USB Hub |
| UPort 207A | 4ポートおよび7ポート エントリレベル USB Hub |
