V2403C-KL5-T
産業用IoT組込,パワーIGNコントロール,ワイヤレス用 Mini PCIe拡張スロット×2,SMAコネクター装備,ITS,鉄道沿線と車両 (鉄道車両を除く) アプリケーション用コンピューター
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- Intel® Celeron® / Intel® Core™ i3/i5/i7 鉄道車両用ハイパフォーマンスネットワークビデオレコーダ
- 複数のインターフェース：デュアルディスプレイ (HDMI、DP)、シリアルポート×4、GbEポート×4、DI×4、DO×4、USB×4、ワイヤレス用Mini PCIeスロット×2
- Ignition on/offディレイによる電源管理 (外付け回転式スイッチ)
- E1 Mark、ISO7637-2、MIL-STD-810G準拠
- EN 50121-4 準拠
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
V2403Cシリーズは、Intel® Core™ i7/i5/i3またはIntel® Celeron®ハイパフォーマンスプロセッサを搭載、最大32GB RAM、1つのmSATAスロット、2つのストレージ拡張用HDD/SSDを装備した、産業用IoT組込みコンピュータです。コンピュータは、EN 50121-4、E1 mark、ISO-7637-2規格に準拠しているので、鉄道沿線および車載アプリケーションに最適な製品です。
V2403Cシリーズコンピュータは、ギガビットイーサネットポート×4、RS-232C/422/485シリアルポート×4、DI×4、DO×4、USB 3.0ポート×4など、豊富なインターフェースを搭載しています。さらに、4K解像度対応のDisplayPort出力×1、HDMI出力×1を備えています。
車載アプリケーションでは、信頼性の高いコネクションと優れた電源管理が重要なポイントです。V2403Cシリーズコンピュータは、2つのmPCIeワイヤレス拡張スロットおよび4つのSIMカードスロットを備え、冗長性のあるLTE/Wi-Fiコネクティビティを確立します。電源管理は、起動とシャットダウンの遅延メカニズムにより、システムの誤動作やダメージの回避を実行できます。
| コンピュータ | |
| CPU | V2403C-KL1-T：Intel® Celeron® 3965Uプロセッサ (2M Cache, 2.2 GHz) V2403C-KL3-T：Intel® Core™ i3-7100Uプロセッサ (3M Cache, 2.4 GHz) V2403C-KL5-T：Intel® Core™ i5-7300Uプロセッサ (3M Cache, 2.6 GHz) V2403C-KL7-T：Intel® Core™ i7-7600Uプロセッサ (4M Cache, 2.8 GHz) |
|---|---|
| ストレージスロット | 2.5インチ HDD/SSDスロット×2 mSATAスロット×1 |
| 対応OS | Linux Debian 9 Windows 10 Embedded IoT Ent 2019 LTSC 64-bit |
| システムメモリスロット | SODIMM DDR4スロット×2 |
| DRAM | 最大 32 GB |
| グラフィックコントローラ | Celeron Model：Intel HD Graphics 610 i3/i5/i7 Models：Intel HD Graphics 620 |
| コンピュータインターフェース | |
| イーサネットポート | オートセンシング 10/100/1000 Mbpsポート (RJ45コネクタ)×4 |
| シリアルポート | RS-232C/422/485ポート×4, ソフトウェアセレクタブル (DB9/M) |
| デジタル出力 | DO×4 |
| デジタル入力 | DI×4 |
| USB 3.0 | USB 3.0ホスト×4, type-Aコネクタ |
| オーディオ入力/出力 | Line In×1, Line Out×1, 3.5 mmフォンジャック |
| ビデオ出力 | HDMI×1, HDMIコネクタ (標準) DP×1, DisplayPortコネクタ (標準) |
| Wi-Fiアンテナコネクタ | RP-SMA×3 |
| セルラーアンテナコネクタ | SMA×2 (オプション) |
| GPSアンテナコネクタ | SMA×1 (オプション) |
| 拡張スロット | mPCIeスロット×2 |
| SIMフォーマット | Micro |
| SIM数 | 4 |
| デジタル入力 | |
| コネクタ | スクリュータイプ Euroblockターミナル |
| I/Oモード | DI |
| アイソレーション | 3k VDC |
| センサタイプ | Wetコンタクト (NPN または PNP) Dryコンタクト |
| Dryコンタクト | Logic 0：Short to GND Logic 1：Open |
| Wetコンタクト (DI to COM) | Logic 0：0 ～ 3 VDC Logic 1：10 ～ 30 VDC |
| デジタル出力 | |
| コネクタ | スクリュータイプ Euroblockターミナル |
| 電流定格 | チャネルあたり200mA |
| I/Oタイプ | Sink |
| 電圧 | 0 ～ 30 VDC |
| アイソレーション | 3k VDC |
| LEDインジケータ | |
| システム | Power×1 Storage×1 |
| LAN | ポートあたり 2 (10/100/1000 Mbps) |
| シリアル | ポートあたり 2 (Tx, Rx) |
| シリアルインターフェース | |
| ボーレート | 50 bps ～ 115.2 kbps |
| コネクタ | DB9/M |
| ESD | 接触:6 kV;気中:8 kV (level 3) |
| アイソレーション | 2 kV |
| データビット | 5, 6, 7, 8 |
| フロー制御 | RTS/CTS, XON/XOFF, RS-485用ADDC® (automatic data direction control=自動データ方向制御), RTSトグル (RS-232Cのみ) |
| パリティ | None, 偶数, 奇数, Space, Mark |
| ストップビット | 1, 1.5, 2 |
| シリアル信号 | |
| RS-232C | TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
| RS-422 | Tx+, Tx-, Rx+, Rx-, GND |
| RS-485-2線 | Data+, Data-, GND |
| RS-485-4線 | Tx+, Tx-, Rx+, Rx-, GND |
| 電源パラメータ | |
| 入力電圧 | 12 ～ 48 VDC |
| 電源コネクタ | ターミナルブロック |
| 電力消費量 (最大) | 70 W (最大) |
| メカニカル | |
| ハウジング | アルミ |
| IP保護等級 | IP20 |
| サイズ (耳なし) | 250 × 75 × 150 mm |
| 重量 | 2,500 g |
| インストレーション | ウォールマウンティング (標準) |
| 環境 | |
| 動作温度 | -40 ～ 70℃ |
| 保管温度 (パッケージ含む) | -40 ～ 85℃ |
| 相対湿度 | 5 ～ 95% (結露なきこと) |
| 規格および認証 | |
| EMI | CISPR 32, FCC Part 15B Class A |
| EMS | IEC 61000-4-2 ESD:接触:6 kV;気中:8 kV IEC 61000-4-3 RS:80 MHz～1 GHz:20 V/m IEC 61000-4-4 EFT:電源:2 kV;信号:2 kV IEC 61000-4-5 サージ:電源:2 kV IEC 61000-4-6 CS:10 V IEC 61000-4-8 PFMF |
| EMC | EN 55032/35 |
| 安全 | EN 62368-1, IEC 62368-1, UL 62368-1 |
| 鉄道 | EN 50121-4 |
| 衝撃 | IEC 60068-2-27, IEC 61373, MIL-STD-810G |
| 振動 | IEC 60068-2-64, IEC 61373, MIL-STD-810G |
| 宣言 | |
| グリーン製品 | RoHS, CRoHS, WEEE |
| MTBF | |
| 時間 | 464,506 時間 |
| 規格 | Telcordia (Bellcore), GB |
| 保証 | |
| 保証期間 | 3 年間 |
| 詳細 | MOXA社 製品保証方針 |
外観図

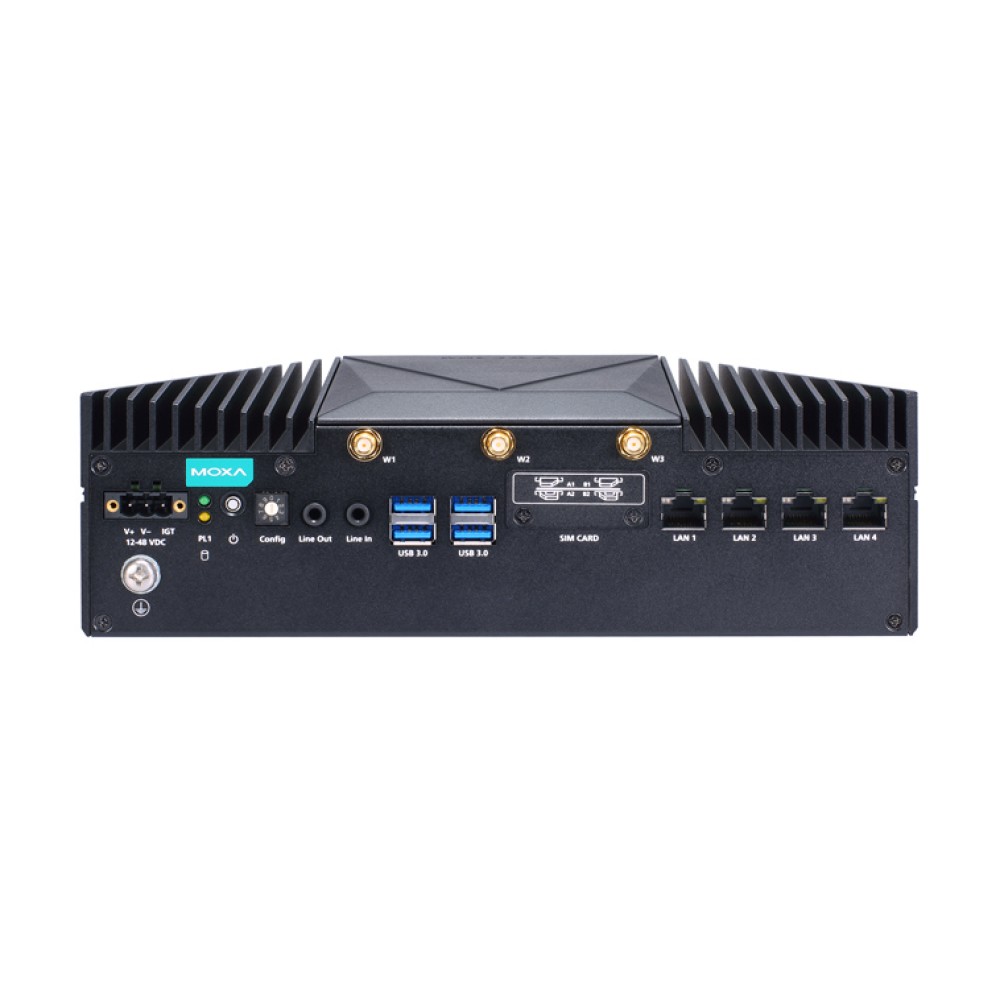

前面

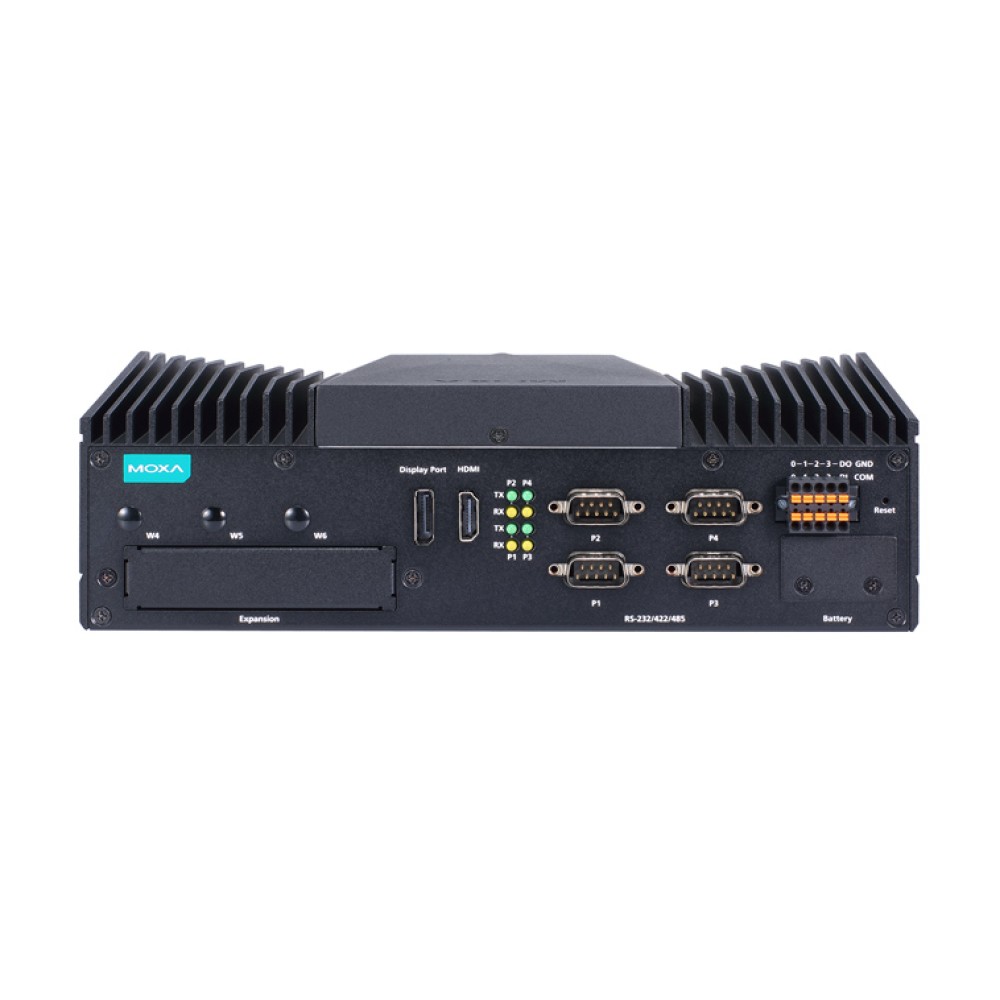

背面
サイズ (単位 = mm)
| V2403C-KL5-T | ファンレスで堅牢、ready-to-go x86 産業用IoT組込みコンピュータ CPU：Intel® Core™ i5-7300U |
|---|
V2403Cシリーズ 製品一覧
| V2403C-KL1-T | ファンレス,堅牢,すぐに使用可能,x86 IIoT 組込みコンピューター |
| V2403C-KL3-T | 産業用IoT組込,パワーIGNコントロール,ワイヤレス用 Mini PCIe拡張スロット×2,SMAコネクター装備,ITS,鉄道沿線と車両 (鉄道車両を除く) アプリケーション用コンピューター |
| V2403C-KL5-T | 産業用IoT組込,パワーIGNコントロール,ワイヤレス用 Mini PCIe拡張スロット×2,SMAコネクター装備,ITS,鉄道沿線と車両 (鉄道車両を除く) アプリケーション用コンピューター |
| V2403C-KL7-T | 産業用IoT組込,パワーIGNコントロール,ワイヤレス用 Mini PCIe拡張スロット×2,SMAコネクター装備,ITS,鉄道沿線と車両 (鉄道車両を除く) アプリケーション用コンピューター |
