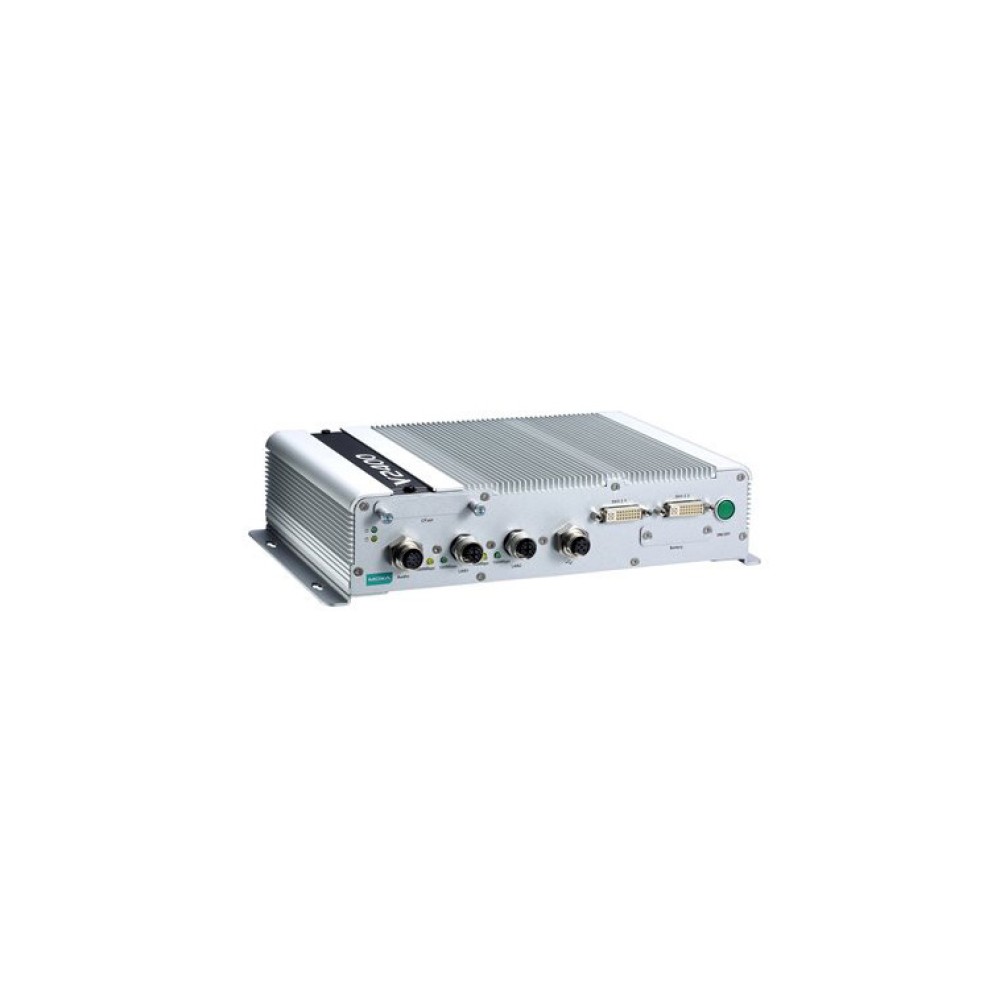

V2406A-C7-T
小型,ファン無し,防振対応の鉄道用組込コンピューター
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
販売終了
本製品は 販売を終了いたしました。
主な製品特長
- 多様なコンピューティング・ニーズに適したインテルのCeleron/Core i7プロセッサ
- 独立した2つのDVI-Iディスプレイ
- M12 X-codedコネクタを用いた2ギガビット イーサネットポート
- ストレージ拡張用にSATAコネクタ1つと CFastソケット2つを装備
- M12 A-coded 電源コネクタ
- EN 50121-4に準拠
- EN 50155仕様に部分的に準拠
- Windows Embedded Standard 7またはLinux Debian 7ですぐに動作可能
- -40～70℃の幅広い動作温度範囲のモデルも供給可能
- SNMPベースのシステム設定・制御・モニタをサポート（Windows Embedded Standard 7のみ）
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
V2406Aシリーズ組込コンピュータは Intel 第３世代プロセッサをベースとしており、4つのRS-232/422/485シリアルポート、2つのLANポート、オーディオ入出力ポート、2つのUSB 2.0 ホスト、2つのCFastソケット、そして 1つのSATAストレージソケットを装備しています。V2426A組込コンピュータは、２つのDVI-I出力を備え、さらに動作温度範囲、入力電源電圧、サージ、ESDおよび耐振性能についてはEN 50155の仕様に部分的に準拠しています。さまざまな産業分野アプリケーションに最適なコンピュータとなっています。 M12 X-codedコネクタを使用した２つのメガビット／ギガビット イーサネットポートは、ネットワーク冗長性のための信頼できるソリューションを提供し、データ通信および管理のための連続したオペレーションを約束します。また、さらに便利なことにV2406Aコンピュータは、デジタル入出力デバイスの接続用に6つのDIと2つのDOを備え、CFast機能がデータバッファリングおよびストレージ拡張を要求する産業アプリケーションに必要な信頼性を提供します。
V2406Aシリーズは、Linux Debian 7 または Windows Embedded Standard 7をプレインストールすることにより、洗練されたバグのないアプリケーションソフトを開発するフレンドリーな環境をプログラマに提供します。苛酷な環境にさらされるアプリケーションに最適なソリューションを提供する、-40～70℃の幅広い動作温度範囲の環境下で、信頼できるオペレーションを行うことが可能なモデルの提供もできます。
※『V2406-24I』の後継機としてご使用の場合は、カスタマイズが必要になります。
ホワイトペーパー :すべてのタイプの鉄道列車に必要とするワンコンピューティングプラットフォーム技術
このホワイトペーパーは、オンボード列車コンピュータに期待される有用で重要な技術と材料要件について検討します。この10年間に急速に進歩した列車オートメーションの中で先進的なオンボード鉄道システムのスペクトラムは、コンピュータの潜在的な用途を広げました。めた、鉄道事業のあらゆる側面から安全性、迅速性、信頼性を高めました。一方、設計の複雑さだけでなく、全てのオンボードシステム設計のポテンシャルを増加させました。これらの進歩を最大限に実現化するためにオンボードコンピュータは、ハードウェア要件の範囲を満たす必要があります。
ホワイトペーパー :鉄道データセキュリティ：耐久性に優れたNVRプラットフォームを構築
鉄道事業は、あらゆる国で、公共輸送機関として常に極めて重要な役割を担っています。その中で日々のカスタマーサービスおよび分単位の管理、メンテナンスおよび監視における鉄道オペレーションのあらゆるレベルを補うデジタルソリューションがますます必要とされています。
ビデオ
ハードウェア仕様
| コンピュータ | |
| CPU |
|
|---|---|
| OS | Windows Embedded Standard 7 または Linux Debian 7 |
| システム チップセット | Mobile Intel® HM65 Express |
| システム メモリ | DDR3-1600 SO-DIMM SDRAM スロット×1 最大8GB、4GB プレインストール |
| USB | USB 2.0 ホストx3 (タイプA コネクタx2, システムブートアップサポート, M12 コネクタx1) |
| ストレージ | |
| HDD/SSDサポート | 2.5インチ HDD/SSD ストレージ拡張用内部SATA-IIバス※×1 ※ストレージ ドライブは含みません。別途ご購入ください。 |
| CFast サポート | OS※用スロット×1、バックアップストレージ用スロット×1 ※32-bit W7Eは8 GB以上の CFastカードが必要です。 ※64-bit W7Eは16 GB以上の CFastカードが必要です。（オプション） ※Linux Debian 7は8 GB以上の CFastカードが必要です。（別途購入） |
| その他の周辺機器 | |
| オーディオ | Line-in、Line-out インタフェース（M12 A-coded） |
| ディスプレイ | |
| グラフィック コントローラ | Intel® HD Graphics 4000 (組込) |
| コネクタ タイプ | DVI-I コネクタ ×2 |
| ディスプレイ インタフェース | DVI up to 1,920x1,200 resolution @ 60 Hz VGA up to 1,920x1,200 resolution @ 60 Hz VGA up to 2,048x1,536 resolution @ 75 Hz |
| イーサネット インタフェース | |
| LAN | オートセンシング 10/100/1000 Mbps ポート (M12 X-coded) x 2 |
| アイソレーション保護 | 1.5 kV |
| シリアル インタフェース | |
| シリアル規格 | RS-232C/422/485ポート×4, ソフトウェア セレクタブル(DB9/M) |
| ESD保護 | 4 kV(全信号) |
| アイソレーション保護 | 1.5 kV |
| シリアル通信パラメータ | |
| データ ビット | 5、6、7、8 |
| ストップ ビット | 1、1.5、2 |
| パリティ | なし、奇数、偶数、スペース、マーク |
| フロー制御 | RTS/CTS、XON/XOFF、RS-485制御用ADDC® (automatic data direction control) |
| ボーレート | 50 bps ～ 921.6 kbps（非標準ボーレートサポート） |
| シリアル信号 | |
| RS-232C | TxD、RxD、DTR、DSR、RTS、CTS、DCD、GND |
| RS-422 | TxD+、TxD-、RxD+、RxD-、GND |
| RS-485-4線式 | TxD+、TxD-、RxD+、RxD-、GND |
| RS-485-2線式 | Data+、Data-、GND |
| デジタル入力 | |
| 入力 チャネル | 6 |
| 入力電圧 | 25 Hz にて0～30 VDC |
| ドライコンタクトのデジタル入力レベル |
|
| ウェットコンタクトのデジタル入力レベル |
|
| アイソレーション | 3 kVオプティカル アイソレーション |
| デジタル出力 | |
| 出力 チャネル | 2、sinkタイプ |
| 出力電流 | 最大 200 mA/チャネル |
| 出力電圧 | 標準 24 VDC、オープンコレクタ電圧は最大 30 VDC |
| コネクタ タイプ | 10ピン スクリュータイプ ユーロブロック ターミナル(6 入力、2 出力、DI source、GND) |
| アイソレーション | 3 kV オプティカル アイソレーション |
| LED | |
| システム | 電源、ストレージ |
| LAN | 2/ポート （10/100/1000 Mbps） |
| シリアル | 2/ポート （TxおよびRx） |
| スイッチとボタン | |
| 電源スイッチ | on/off（フロントパネル） |
| リセットボタン | ウォームリブート用（フロントパネル） |
| メカニカル | |
| ハウジング | アルミニウム |
| 重さ | 2 kg |
| サイズ | 耳なし : 250×57×154 mm 耳付 : 275×63×154 mm |
| 取付方法 | ウォール、DINレール（オプション）、VESA（オプション） |
| 環境条件 | |
| 動作温度※ | 標準モデル : -25～55 ℃ ワイドモデル : -40～70 ℃ |
| 保管温度※ | -40～85 ℃ ※ただし、HDD未実装 |
| 相対湿度 | 5～95 % （結露なきこと） |
| 耐振動 | EN 50155規格 |
| 耐衝撃 | EN 50155規格 |
| コンフォーマル コーティング | ご要望により対応可能 |
| 電源 | |
| 入力電圧 | 12～48 VDC(M12 A-codedコネクタ) 注記：24 VDCにおいて EN 50155に準拠 |
| 入力電流 |
|
| 消費電力 | 40 W |
| 規格と認証 | |
| 安全性 | UL 60950-1、EN 60950-1 |
| EMC | EN 55022/24 |
| EMI | CISPR 22、FCC Part 15B Class A |
| EMS | IEC 61000-4-2 静電気放電 : 接触: 6 kV; 気中: 8 kV IEC 61000-4-3 放射電磁界 : 80 MHz ～ 1 GHz: 20 V/m IEC 61000-4-4 ファスト トランジェント・バースト : 電源: 2 kV; 信号: 2 kV IEC 61000-4-5 サージ : 電源: 2 kV; 信号: 2 kV IEC 61000-4-6 伝導RF : 10 V IEC 61000-4-8 電源周波数磁界 |
| グリーン製品 | RoHS、CRoHS、WEEE |
| 鉄道交通 | EN 50155※、EN 50121-3-2、EN 50121-4、IEC 60571 ※EN 50155仕様の一部に準拠、詳細はMoxaまたは取扱店にお問い合わせください。 |
| 信頼性 | |
| 自動リブートトリガ | ソフトウェア設定可能なウォッチドッグタイマ 1～255秒で設定可能 |
| 平均故障間隔（MTBF） | |
| 時間 | 373,248 時間 V2406A-C2 シリーズ 332,173 時間 V2406A-C7 シリーズ |
| 規格 | Telcordia (Bellcore) Standard TR/SR |
| 保証 | |
| 保証期間 | 3年 |
| 詳細 | MOXA社 製品保証方針 これらのハードウェア仕様は組込コンピュータ本体に関するものであり、アクセサリーに関するものではありません。特に広温度仕様は電源アダプタやケーブルについては適用しません。 |
ソフトウェア仕様
| Linux | |
| OS | Linux Debian 7 |
|---|---|
| ウェブ サーバー（Apache） | PHPとXMLをサポート、ウェブサイトの作成と管理が可能 |
| ターミナル サーバー（SSH） | 安全でないネットワーク上で、信頼できない２つのホスト間のセキュアな暗号化通信を提供 |
| ファイル システム | EXT 4 |
| インターネット プロトコル | TCP、UDP、IPv4、SNMPv1/v2c/v3、ICMP、ARP、HTTP、SSH 1.0/2.0、SSL、DHCP、NTP、NFS、Telnet、FTP、TFTP、PPP、PPPoE |
| インターネット セキュリティ | オープン VPN、 iptables ファイアウォール |
| リモートアクセスのセキュア シェル | SSHが、接続されているネットワークから安全で暗号化されたコンソールへのリモートログインを許可する |
| ダイアルアップ ネットワーキング | Linux用PPPデーモンがポイントツーポイントプロトコル（PPP）を使い、Unixマシンがダイアルアップ回線を使ってインターネットに接続可能とする‘chat’、‘dip’、‘dialu dip’、‘diald’、等で動作IP、TCP、UDP、Linux用IPX (Novell)をサポート |
| ファイル サーバー | リモートクライアントがネットワーク上のファイルやその他のリソースにアクセスすることを可能とする |
| ウォッチドッグ | 特定のアプリケーションおよびシステム障害によるソフトウェアのフリーズ時にシステムリセットを開始するウォッチドッグタイマ |
| アプリケーション開発用ソフトウェア |
|
| Windows Embedded Standard 7 | |
| コア OS |
|
| アプリケーションおよびサービス 開発 |
|
| インターネット サービス |
|
| 診断 |
|
| フォント | Chinese (Trad. and Simp.)、Japanese、Korean、Western、Middle Eastern、South East Asian、and South Asian Fonts |
| グラフィクスとマルチメディア |
|
| マネジメント |
|
| ネットワーキング |
|
| セキュリティ |
|
| 組込機能 |
|
| ファイルシステムとデータ保存 |
|
| 自己診断組込ソフトウェア | モニタ、報告、制御用のSNMPベースのリモート スクレプティング レイヤ |
| スマートリカバリ | BIOS レベルのシステム リカバリ ツール |
外観
サイズ (単位=mm（inch）)
| V2406A-C2 | (CTOモデル) x86組込コンピュータ、Intel Celeron 1047UE、4 GBのDDR3 RAM実装、2つのDVI, 2つのLAN、4つのシリアルポート、6つのDI、2つのDO、3つのUSB 2.0 ポート、1つのバックアップCFastソケット、1つのOS CFastソケット、12～48 VDC電源、動作温度範囲 -25～55℃ (EN 50155 Class T1) |
|---|---|
| V2406A-C2-T | (CTOモデル) x86組込コンピュータ、Intel Celeron 1047UE、4 GBのDDR3 RAM実装、2つのDVI, 2つのLAN、4つのシリアルポート、6つのDI、2つのDO、3つのUSB 2.0ポート、1つのバックアップCFastソケット、1つのOS CFastソケット、12～48 VDC電源、動作温度範囲 -40～70℃ (EN 50155 Class TX) |
| V2406A-C2-CT-T | (CTOモデル) x86組込コンピュータ、Intel Celeron 1047UE、4 GBのDDR3 RAM実装、2つのDVI, 2つのLAN、4つのシリアルポート、6つのDI、2つのDO、3つのUSB 2.0ポート、1つのバックアップCFastソケット、1つのOS CFastソケット、12～48 VDC電源、コンフォーマルコーティング、動作温度範囲 -40～70℃ (EN 50155 Class TX) |
| V2406A-C2-W7E | x86組込コンピュータ、Intel Celeron 1047UE、4 GBのDDR3 RAM実装、2つのDVI, 2つのLAN、4つのシリアルポート、6つのDI、2つのDO、3つのUSB 2.0ポート、1つのバックアップCFastソケット、プレインストールしたCFastカード付きの１つのOS CFastソケット、12～48 VDC電源、Windows Embedded Standard 7、動作温度範囲 -25～55℃ (EN 50155 Class T1) |
| V2406A-C2-T-W7E | x86組込コンピュータ、Intel Celeron 1047UE、4 GBのDDR3 RAM実装、2つのDVI, 2つのLAN、4つのシリアルポート、6つのDI、2つのDO、3つのUSB 2.0ポート、1つのバックアップCFastソケット、プレインストールしたCFastカード付きの1つのOS CFastソケット、12～48 VDC 電源、Windows Embedded Standard 7、動作温度範囲 -40～70℃ (EN 50155 Class TX) |
| V2406A-C7 | (CTOモデル) x86組込コンピュータ、Intel Core i7-3517UE、4 GBのDDR3 RAM実装、2つのDVI, 2つのLAN、4つのシリアルポート、6つのDI、2つのDO、3つのUSB 2.0ポート、1つのバックアップCFastソケット、1つのOS CFastソケット、12～48 VDC電源、動作温度範囲 -25～55℃ (EN 50155 Class T1) |
| V2406A-C7-T | (CTOモデル) x86組込コンピュータ、Intel Core i7-3517UE、4 GBのDDR3 RAM実装、2つのDVI, 2つのLAN、4つのシリアルポート、6つのDI、2つのDO、3つのUSB 2.0ポート、1つのバックアップCFastソケット、1つのOS CFastソケット、12～48 VDC電源、動作温度範囲 -40～70℃ (EN 50155 Class TX) |
| V2406A-C7-CT-T | (CTOモデル) x86組込コンピュータ、Intel Core i7-3517UE、4 GBのDDR3 RAM実装、2つのDVI, 2つのLAN、4つのシリアルポート、6つのDI、2つのDO、3つのUSB 2.0ポート、1つのバックアップCFastソケット、1つのOS CFastソケット、12～48 VDC電源、コンフォーマルコーティング、動作温度範囲 -40～70℃ (EN 50155 Class TX) |
| V2406A-C7-T-W7E | x86組込コンピュータ、Intel Core i7-3517UE、4 GBのDDR3 RAM実装、2つのDVI, 2つのLAN、4つのシリアルポート、6つのDI、2つのDO、3つのUSB 2.0ポート、1つのバックアップCFastソケット、プレインストールしたCFastカード付きの1つのOS CFastソケット、12～48 VDC電源、Windows Embedded Standard 7、動作温度範囲 -40～70℃ (EN 50155 Class TX) |
アクセサリ (オプション)
| ■ コネクタ | ||
| M12A-5PMM-IP68 | D-coded ネジ止めUSBコネクタ、5ピンM12、IP68定格 | |
|---|---|---|
| CBL-M12XMM8PRJ45-BK-100-IP67 | X-coded M12とRJ45 Cat.5E UTPギガビットイーサネットケーブル 1m、8ピン オス M12コネクタ、IP67定格 | |
| M12X-8PMM-IP67 | 現場実装用 X-coded ネジ止め ギガビットイーサネットコネクタ、8ピン male M12コネクタ、IP67定格 | |
| M12A-8PMM-IP67 | 現場実装用 A-coded ネジ止め 8ピン male M12コネクタ、IP67定格 | |
| M12A-5P-IP68 | 現場実装可能なA-coded ネジ止め センサーコネクタ、(female) | |
| ■ 電源コード | ||
| CBL-M12(FF5P)/Open-100 IP67 | A-coded M12 5ピン(female)コネクタ付き電源ケーブル、長さ 1メートル、IP67定格 | |
| ■ マウント／ブラケット／ドライブ キット | ||
| V2400 Isolated Wall Mounting Kit | 絶縁保護付きウォールマウントキット、ブラケット×2、ネジ×4 | |
| RTC Battery Kit | リチウムバッテリー、接続コネクタ付きで交換が容易 | |
| FK-75125-02 | ハードディスク 実装パッケージ (HDD/SD/EN 50155 用) | |
| DK-DC50131-01 | DINレールマウントキット | |
| ■ 電源アダプタ／電源コード | ||
| PWR-24250-DT-S1 | 電源アダプタ | |
| PWC-C7CN-2B-183 | 2.5A/250V 中国(CN) 電源コード、長さ 183 cm | |
| PWC-C7US-2B-183 | 10A/125V 米国(US) 電源コード、長さ 183 cm | |
| PWC-C7EU-2B-183 | 2.5A/250V 欧州(EU) 電源コード、長さ 183 cm | |
| PWC-C7UK-2B-183 | 2.5A/250V 英国(UK) 電源コード、長さ 183 cm | |
| PWC-C7AU-2B-183 | 2.5A/250V オーストラリア(AU) 電源コード、長さ 183 cm | |
V2406Aシリーズ 製品一覧
| V2406A-C2 | 産業用IoT組込,パワーIGNコントロール,ワイヤレス用 Mini PCIe拡張スロット×2,SMAコネクター装備,ITS,鉄道沿線と車両 (鉄道車両を除く) アプリケーション用コンピューター |
| V2406A-C2-CT-T | 小型,ファン無し,防振対応の鉄道用組込コンピューター |
| V2406A-C2-T | 小型,ファン無し,防振対応の鉄道用組込コンピューター |
| V2406A-C2-W7E | 小型,ファン無し,防振対応の鉄道用組込コンピューター |
| V2406A-C7 | 小型,ファン無し,防振対応の鉄道用組込コンピューター |
| V2406A-C7-CT-T | 小型,ファン無し,防振対応の鉄道用組込コンピューター |
| V2406A-C7-T | 小型,ファン無し,防振対応の鉄道用組込コンピューター |
| V2406A-C2-T-W7E | 小型,ファン無し,防振対応の鉄道用組込コンピューター |
| V2406A-C7-T-W7E | 小型,ファン無し,防振対応の鉄道用組込コンピューター |
