VE170RQ
ビデオ分配送信器用レシーバー
×
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- ビデオ分配送信器用のレシーバ
- デスキュー機能搭載 － 距離に応じて、信号の強さとRGB各色のタイミングのずれをEQで補正可能
- 解像 － 最大1,920×1,200＠60Hz(150m)、1,280×1,024＠60Hz(300m)
- オーディオ対応 (モノラル)
- ゲイン調節/補正の調整が可能
- 8KV/15KV ESD保護
- ラックマウント対応
- マウント規格VESA FDMI準拠
- 長距離伝送の場合、ATEN社 Cat5eケーブルのご使用を推奨致します。
- 必ずVE170T または VS1204T/VS1208Tと併用してください (VE170RQ単独では使用できません)。
カテゴリー
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番

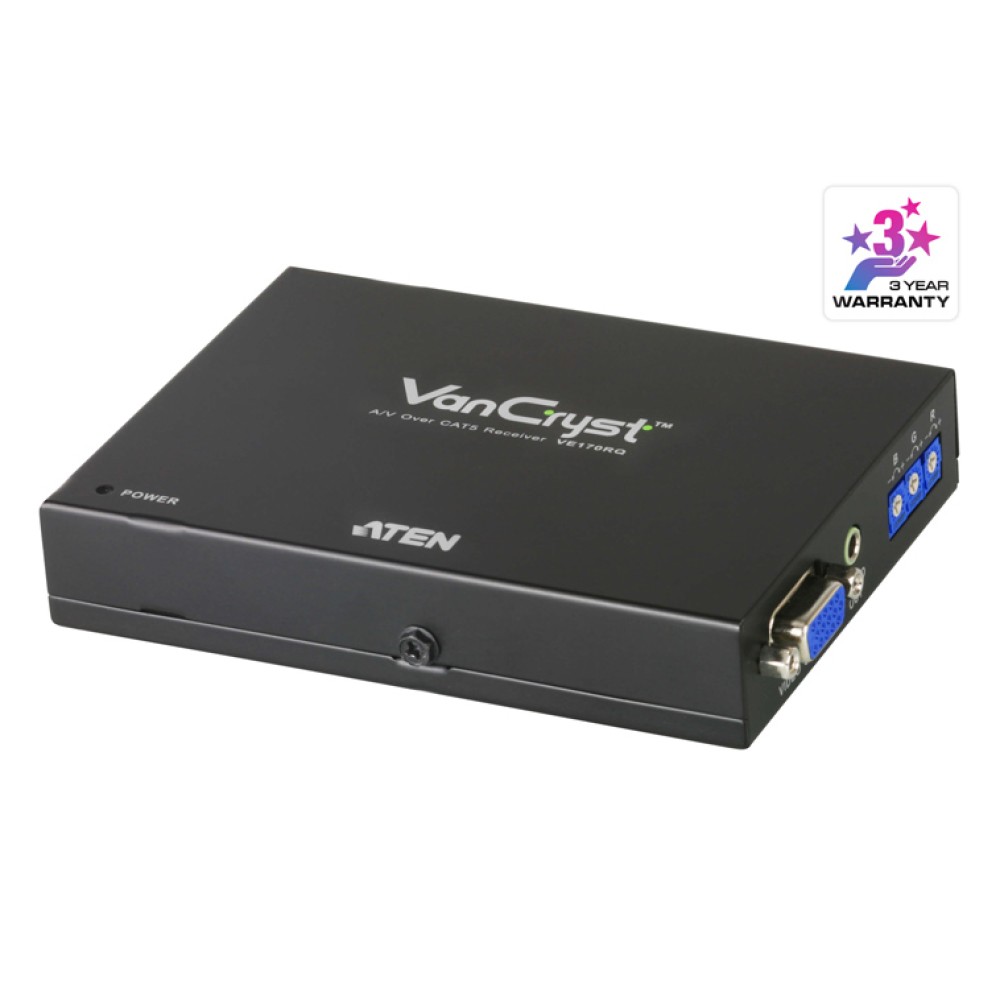

VE170RQはビデオ分配送信器用のレシーバです。
本製品はビデオ分配送信器から出力されたアナログA/V信号をツイストペアケーブルを経由して最大300m延長できます。さらに、デスキュー機能を搭載しているので、延長距離に応じて信号の強さとRGB各色のタイミングのずれを自動または手動で補正することができます。
対応トランスミッタ：VS1204T、VS1208T、VE170T

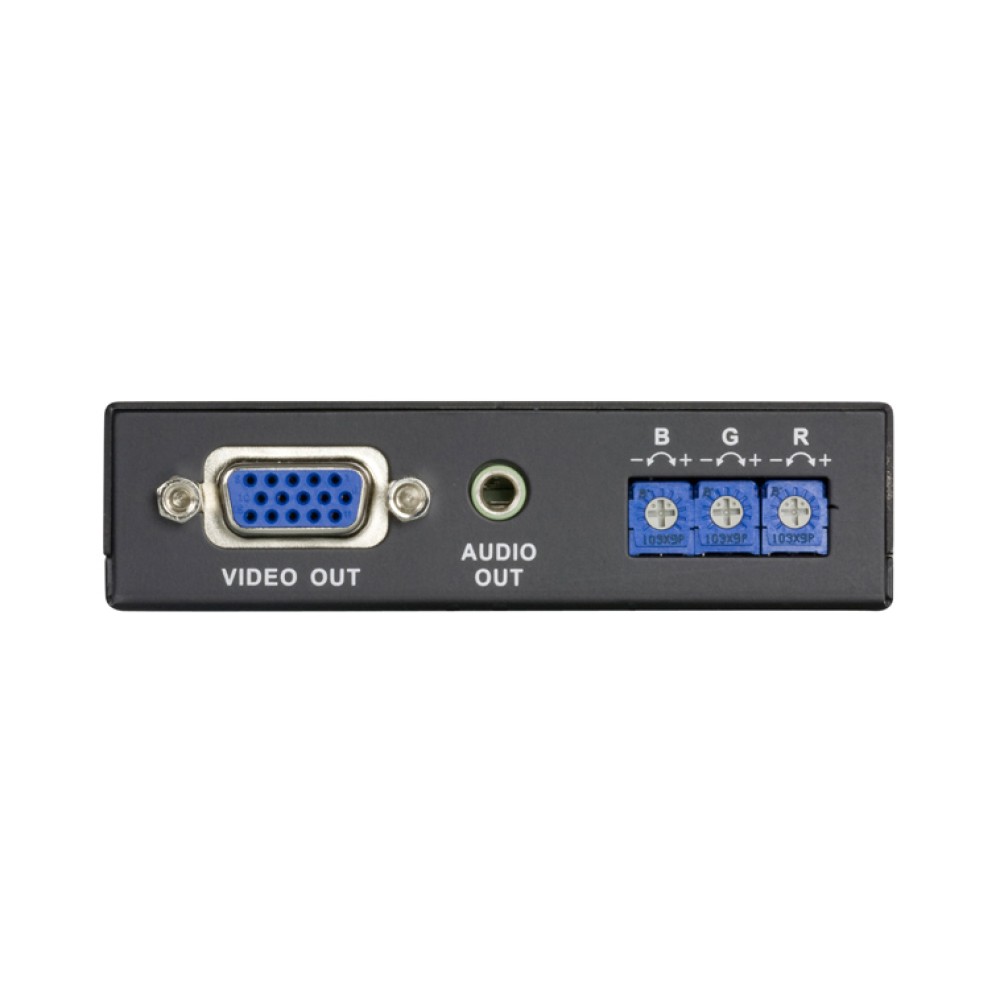

| ビデオ出力 | インターフェース | D-Sub15ピン メス×1 |
|---|---|---|
| インピーダンス | 75 Ω | |
| 最大距離 | ディスプレイとの最大距離：1.8m | |
| オーディオ | 出力 | ステレオミニジャック×1 |
| コネクタ | ユニット間 | RJ-45×1 |
| ビデオ | 解像度/距離 | 1,920×1,200＠60Hz(150m)、 1,280×1,024＠60Hz(300m) |
| 最大バンド幅 | 300 MHz | |
| 最大距離 | 300m (1,280×1,024＠60Hz) | |

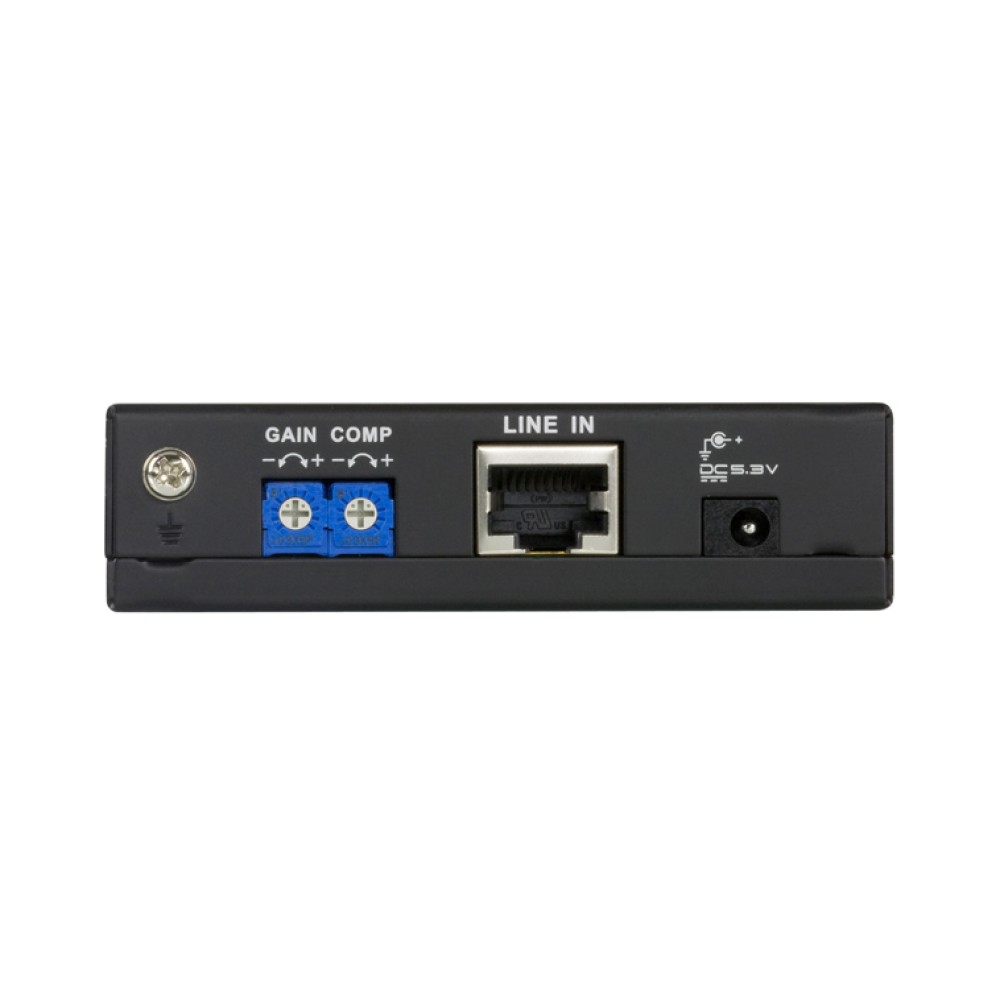

| スイッチ | ビデオゲイン調節 | 調節ツマミ×2 |
| RGBチューナー | 調節ツマミ×3 | |
| LED | 電源 | グリーン×1 |
| 電源入力 | 電源アダプタ | 型番：0AD8-0605-24EG または 0AD8-0605-24MG 入力：AC100～240V 50/60Hz 出力：DC5.3V 2.4A |
| 電源 | コネクタ | DC電源ジャック×1 |
| 消費電力 | 4.82 W | |
| 動作環境 | 動作温度 | 0～50℃ |
| 保管温度 | -20～60℃ | |
| 湿度 | 0～80％ RH、結露なきこと | |
| ケース | ケース材料 | メタル |
| 重量 | 0.24 kg ( 0.53 lb ) | |
| サイズ(W×D×H) | 128 × 91 × 23 mm | |
| 同梱品 | 電源アダプター×1 ラックマウントキット×1 ユーザガイド×1 | |
| 対応製品 | 対応トランスミッタ | VE170T、VS1204T/VS1208T |
| 対応ケーブル | 《カテゴリ5eケーブル》 2L-BU5Eシリーズ | |

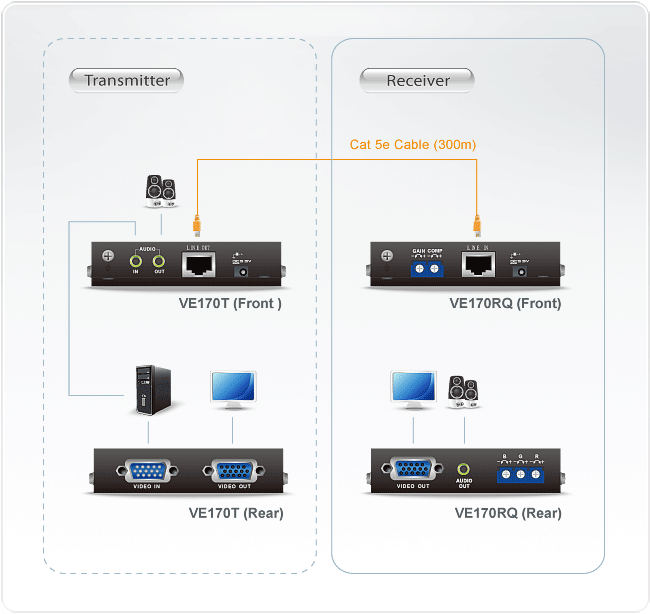

構成図
| VE170RQ | ビデオ分配送信器用レシーバ (デスキュー機能搭載) 電源アダプタ×1 ラックマウントキット×1 ユーザガイド×1 |
|---|
