VK248
6ポートIR/シリアル拡張ボックス
×
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- ATENコントロールシステムにリレーチャネルを8チャネル増設可能
- 1台のVK2100コントロールボックスに対して、最大8台接続可能
- 配線の負担を軽減し、任意の場所に設置可能 － VK2100コントロールボックスとはイーサネットを介して接続するため、ネットワーク接続が可能な場所であれば、任意の場所に機器を設置可能
- VK2100コントロールボックスとはIDスイッチでペアリングを行うため、ネットワーク設定が容易
- ACリレーモジュールやその他デバイス等にDC電源供給可能な電源ポート搭載
- 電源アダプタまたはPoEからの給電に対応
- USBメモリまたはWebを介したファームウェアアップグレードが可能
カテゴリー
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
VK248は、ATENコントロールシステムのハードウェアであるVK2100コントロールボックスにリレー出力を8チャネル増設できる拡張ボックスです。VK2100コントロールボックスに搭載したリレー出力チャネル数では不足する場合に本製品を使用すれば、リレー対応デバイス(電動スクリーンやプロジェクタリフト、電動ブラインド等)を必要に応じて増設することができます。本製品はネットワーク接続を介して、VK2100コントロールボックスに接続するため、イーサネット接続が利用可能な場所であれば、どこにでもリレー対応デバイスを設置することができます。
| インターフェース | |
| リレー | ・リレーチャネル×8 (2極ターミナルブロック×8) －NO (ノーマルオープン) －接点定格：最大24VDC、2A |
|---|---|
| イーサネット | ・RJ-45×1 (10/100 Base-T) －対応プロトコル：ICMP、TCP/IP、DHCP、HTTPS、SSH －DHCP対応、30秒以内にIPが割り当てられない場合は下記のデフォルトIP設定を適用 ・IP：192.168.0.60 ・サブネットマスク：255.255.255.0 |
| 有電圧出力 | DC出力ポート×1 (2極ターミナルブロック×1) |
| スイッチ | |
| コントローラID | 16セグメントスイッチ×1 |
| 拡張ボックスID | 8セグメントスイッチ×1 |
| リセットボタン | |
| リセットボタン | ピンホール型スイッチ×1 |
| USB | |
| USB | USBタイプA×1 (ファームウェアアップグレード専用) |
| LED | |
| ステータス | ・リレー：グリーン×8 ・DC出力過電流：オレンジ×1 ・LAN：グリーン×1 ・VKリンク：グリーン×1 ・USB：グリーン/オレンジ×1 |
| デュアル電源 | |
| デュアル電源 | PoEまたは電源アダプタ |
| 電源入力 | |
| 電源アダプタ | 型番：0AD8-0F05-30MG 入力：AC 100～240V 50/60Hz 出力：DV 5V、3A |
| 電源 | |
| コネクタ | ロック式DC電源ジャック×1 |
| 消費電力 | 電源アダプタ：DC 5V 10W PoE(802.3af、802.3at準拠)：DC 48V 13W |
| 出力 | DC 12V、300mA |
| 動作環境 | |
| 動作温度 | 0～50℃ |
| 保管温度 | -20～60℃ |
| 湿度 | 0～80％ RH、結露無きこと |
| ケース | |
| ケース材料 | メタル |
| 重量 | 0.65 kg ( 1.43 lb ) |
| サイズ(W×D×H) | 200×76×42 mm |
| 同梱品 | |
| 同梱品 | 電源アダプタ×1 マウントキット×1 2極ターミナルブロック×9 クイックスタートガイド×1 |

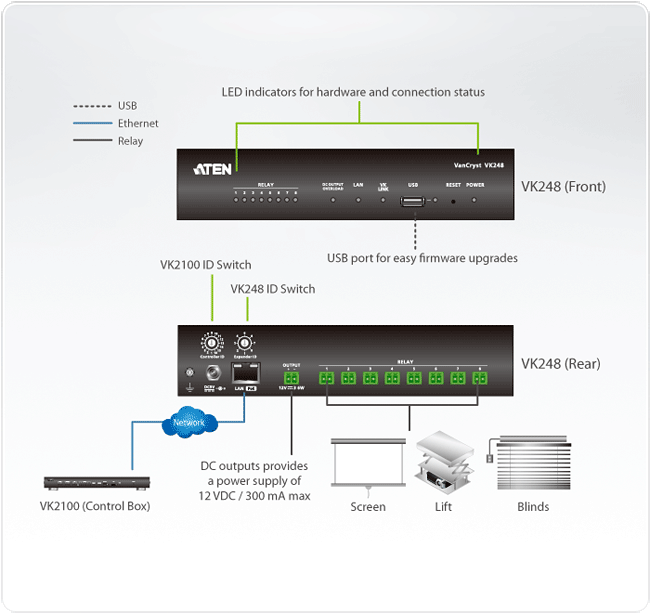

構成図
| VK248 | 8チャネルリレー拡張ボックス |
|---|
