VM6809H
4入力4出力HDMIマトリックススイッチャー (4K60p,スケーラー対応)
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 8系統のHDMI信号を9系統にマトリックス分配切替
- 操作方法 - フロントパネルのプッシュボタン、RS-232C制御、Web GUIを介したイーサネット接続、Telnet
- 4K対応スケーラー - 入力機器の解像度を出力ディスプレイの実効解像度に合わせてスケーリング可能
- シームレス切替(*1) - フレームバッファによる継続的なビデオストリーム、リアルタイムな切替、安定した信号送信が可能
- ビデオウォール対応(*2) - わかりやすいWeb GUIを使用して、表示パターンを設定可能
- EDIDエキスパート機能 - 自動/手動で適切なEDIDモードを選択可能
- フレームシンク - スケーラーからの出力フレームレートを入力信号のフレームレートに同期させることによる画像のティアリングを防止
- HDMI (3D、Deep Color、4K(*3))、HDCP 2.2準拠
- オーディオ対応 - HDMI音声信号をステレオ信号にディエンベデッド可能
- HDMI ESD保護機能搭載
- ラックマウント対応 (1Uサイズ)
※ソースデバイスとの接続用HDMIケーブルは同梱されていませんので、型番2L-7D02H-1を別途ご購入ください。
*1) シームレス切替を有効にした場合、ビデオ出力は3D、Deep Colorやインターレース (例：1080i)を表示できません。これらの機能を使用する場合は、シームレス切替機能を無効にしてください。
*2) シームレス切替またはビデオウォール機能を有効にした場合、映像が適切に表示されないことがあります。その場合は、ディスプレイの表示設定を調節してください。
*3) 対応する4K解像度は、3,840×2,160@30Hz(4:4:4)、3,840×2,160@60Hz(4:2:0)、4,096×2,160@30Hz(4:4:4)、4,096×2,160@60Hz(4:2:0)です。
シームレス切替対応解像度
| VM6809H | 560×360@60Hz |
|---|---|
| 720×576@50Hz | |
| 768×480@60Hz | |
| 1,024×768@60Hz | |
| 1,280×1,024@60Hz | |
| 1,280×720@50Hz | |
| 1,280×720@60Hz | |
| 1,280×800@60Hz | |
| 1,366×768@60Hz | |
| 1,400×1,050@60Hz | |
| 1,600×1200@60Hz | |
| 1,600×900@60Hz | |
| 1,920×1,080@30Hz | |
| 1,920×1,080@50Hz | |
| 1,920×1,080@60Hz | |
| 1,920×1200@60Hz | |
| 2,560×1,080@60Hz | |
| 3,440×1,440@50Hz | |
| 3,840×2,160@24Hz | |
| 3,840×2,160@25Hz | |
| 3,840×2,160@30Hz | |
| 3,840×2,160@50Hz(4:2:0) | |
| 3,840×2,160@60Hz(4:2:0) | |
| 4,096×2,160@24Hz | |
| 4,096×2,160@25Hz | |
| 4,096×2,160@30Hz | |
| 4,096×2,160@50Hz(4:2:0) | |
| 4,096×2,160@60Hz(4:2:0) |
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
VM6809Hは4K解像度(*)のHDMI信号をシームレス切替・分配できる8入力9出力HDMIマトリックススイッチャーです。
本製品は4K@60Hz解像度(*)対応、HDMI 2.0およびHDCP2.2に準拠。FPGAマトリックスアーキテクチャーを採用しているので、フレームバッファーによって、連続したビデオストリーミング、リアルタイムな切替操作、信号の安定した送信およびシームレス切替を実現します。さらに、高性能なスケーリングエンジンを搭載しており、入力機器の解像度を出力ディスプレイの実効解像度に合わせてスケーリングします。このため、入力機器のビデオ解像度が混在している場合も、最適な解像度で映像をお楽しみいただけます。本製品はビデオウォール機能にも対応。わかりやすくて使い勝手のいいWeb GUIを使用して、表示方法を簡単に17通り設定することができます。
VM6809Hは、ステージにおけるプレゼンテーション、デジタル教室、ビデオ会議室をはじめ、リアルタイムでのコンテンツ表示が必要とされるケースへの導入に適した製品です。
* HDMI 2.0が対応する4K解像度は、3,840×2,160@30Hz(4:4:4)、3,840×2,160@60Hz(4:2:0)、4,096×2,160@30Hz(4:4:4)、4,096×2,160@60Hz(4:2:0)です。

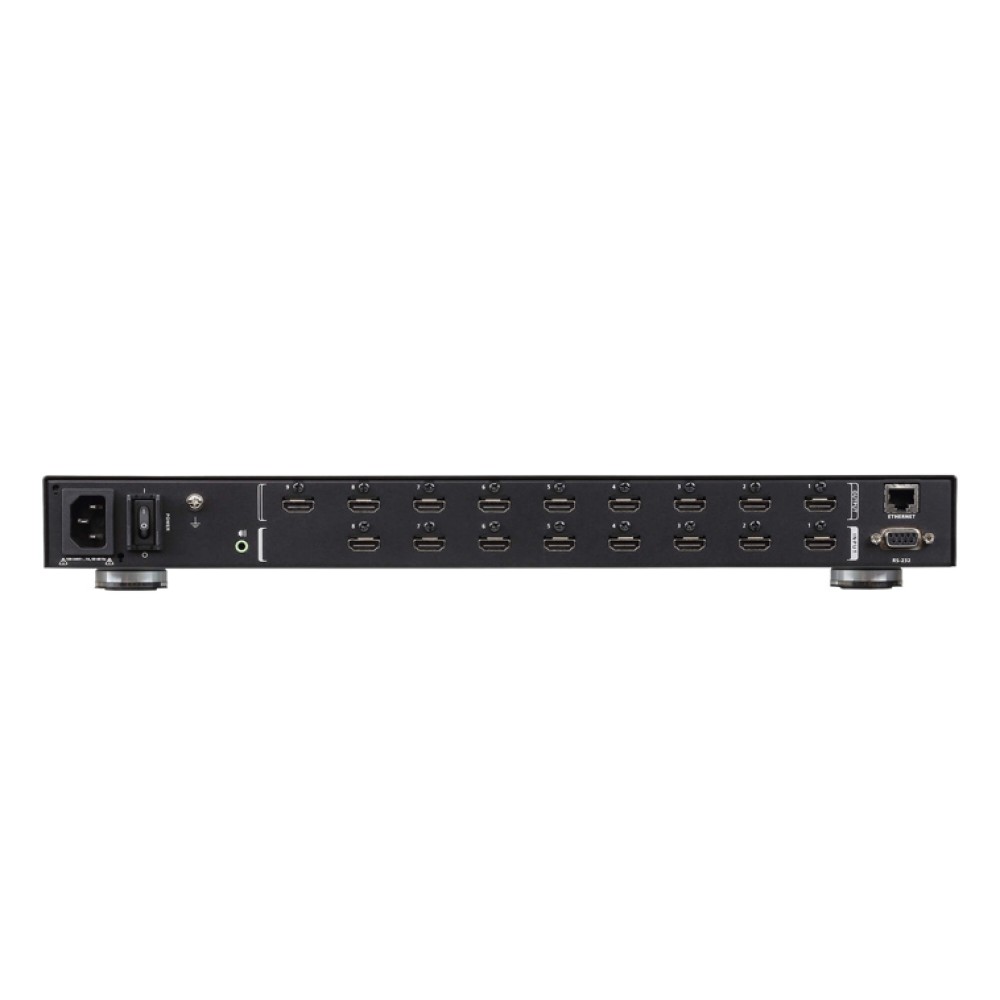

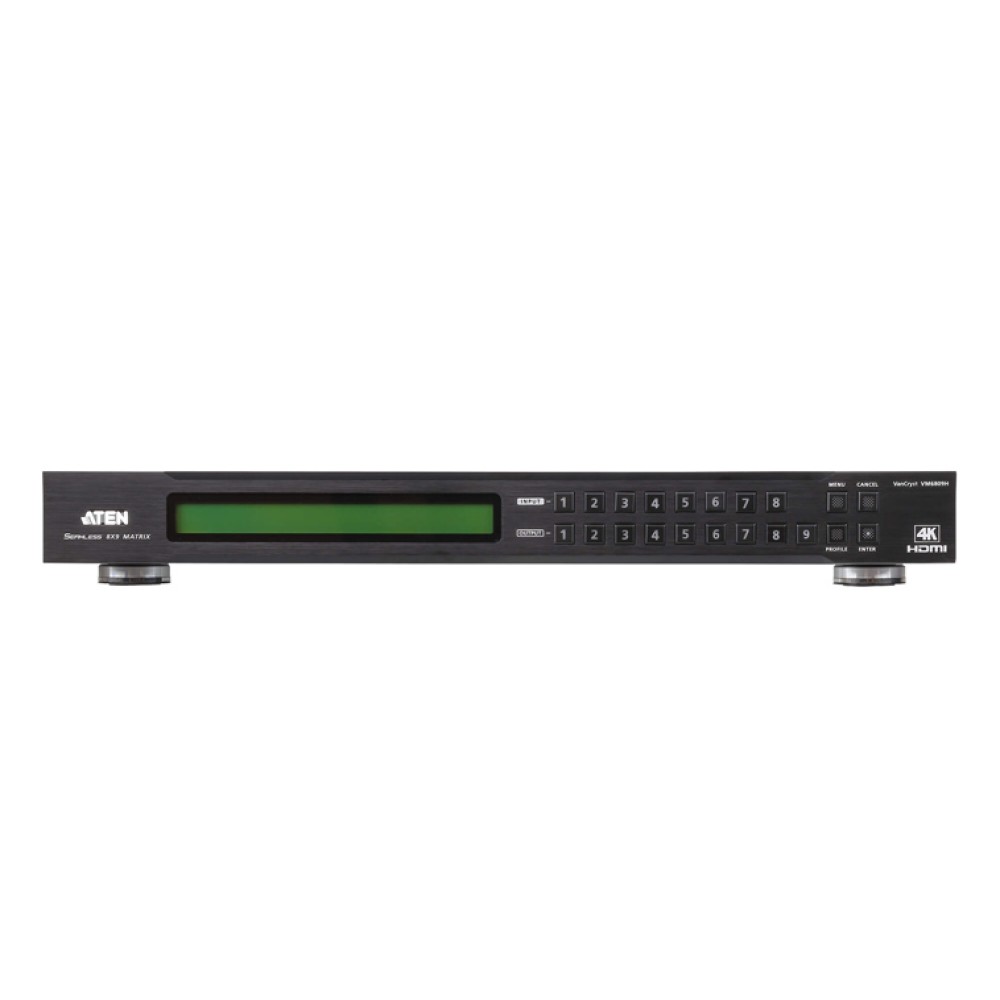

| デバイス接続数 | 8 | |
|---|---|---|
| ディスプレイ接続数 | 最大 | 9 |
| ビデオ入力 | インターフェース | HDMIタイプA メス×8 |
| インピーダンス | 100 Ω | |
| 最大距離 | ソースデバイスとの最大距離：2.0 m | |
| ビデオ出力 | インターフェース | HDMIタイプA メス×9 |
| インピーダンス | 100 Ω | |
| 最大距離 | ディスプレイとの最大距離：15 m | |
| 制御 | RS-232C | コネクタ: DB-9ピン メス×1 ボーレート/プロトコル：ボーレート:19200、データビット:8、ストップビット:1、パリティ:無、フローコントロール:無 |
| イーサネット | RJ-45×1 | |
| ビデオ | 最大解像度 | 4K※ |
| 最大データ伝送速度 | 10.2 Gbps | |
| 最大ピクセルクロック | 340 MHz | |
| 規格準拠 | HDMI (3D, Deep Color, 4K※)、HDCP 2.2、CEC | |
| オーディオ | 出力 | ステレオミニジャック×1 |
| EDID設定 | EDIDモード：プリセット / ポート1 / リミックス / カスタマイズ (EDIDウィザード対応) | |
| スイッチ | 選択 | In：プッシュボタン×8 Out：プッシュボタン×9 Cancel：プッシュボタン×1 Menu：プッシュボタン×1 Profile：プッシュボタン×1 Enter：プッシュボタン×1 |
| 電源 | ロッカースイッチ×1 | |
| コネクタ | 電源 | 3極AC電源ソケット×1 |
| 電源 | 電源仕様 | AC 100～240V、50/60Hz、1A (日本仕様はPSE対応 3P/100V電源コードを同梱) |
| 消費電力 | 79.5W | |
| 動作環境 | 動作温度 | 0～50℃ |
| 保管温度 | -20～60℃ | |
| 湿度 | 0～80% RH、結露なきこと | |
| ケース | ケース材料 | メタル |
| 重量 | 7.05 kg ( 15.53 lb ) | |
| サイズ(W×D×H) | 433×451×44 mm | |
| 同梱品 | 電源ケーブル×1 ラックマウントキット×1 クイックスタートガイド×1 | |
| 注意 | ※ 対応する4K解像度は、3,840×2,160@30Hz(4:4:4)、3,840×2,160@60Hz(4:2:0)、4,096×2,160@30Hz(4:4:4)、4,096×2,160@60Hz(4:2:0)です。 | |

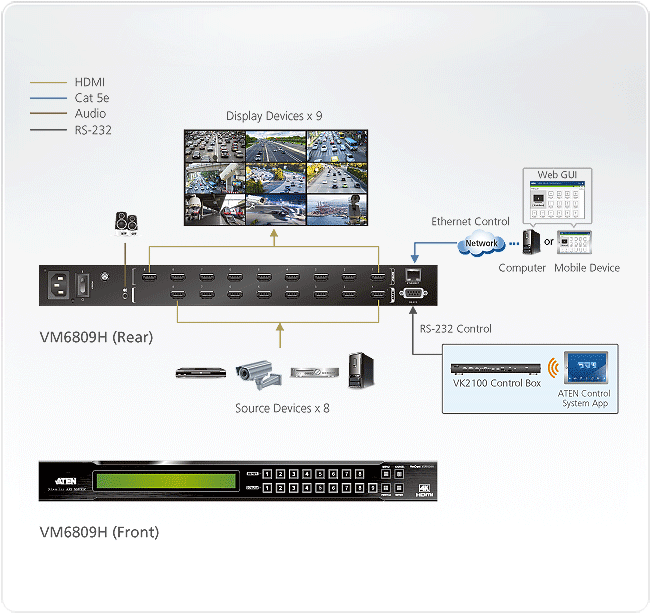

構成図
| VM6809H | 8入力 9出力 HDMIマトリックススイッチャー (4K対応・スケーラー搭載) |
|---|
