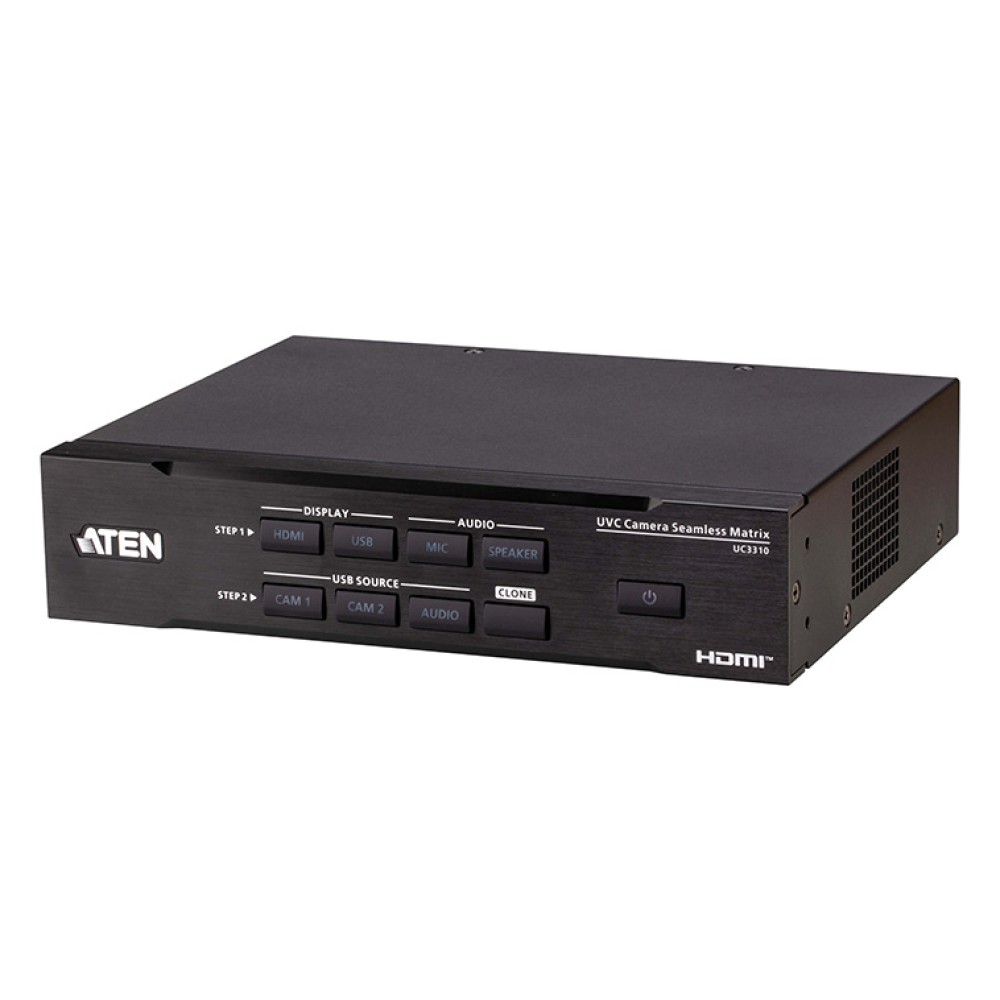

UC3310
CAMLIVE MX UVCシームレスマトリックススイッチャー
×
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 最大2つの4K@30 USB カメラ入力 (UVC) を1系統のHDMIに変換
- マトリックススイッチング用のUSBオーディオ入出力をサポート
- 切替操作方法 – フロントパネル プッシュボタン、RS-232
- PTZカメラコントローラー接続用のVISCAプロトコルをサポートするRS-485/RS-422対応
カテゴリー
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
UC3310 CAMLIVE MX UVCシームレスマトリックススイッチャーは、2系統の最大4K@30のUSBカメラソースを1系統のHDMI出力として、およびMicrosoft Teams、Zooms、OBS、XSplit、YouTube、Facebook、GoToWebinar、Twitch等のストリーミングサービス向けに1系統のUVC信号として、合計2系統の出力を制御可能なマトリックスイッチャーです。
- UVC 2入力×HDMI＋UVC 合計2出力のマトリックスイッチャー
- 入力ソース 最大4K@30まで対応
- RS-232およびPTZカメラコントロール用のRS-485/RS-422、VISCAプロトコル対応
特長
- 最大2つの4K@30 USB カメラ入力 (UVC) を1系統のHDMIに変換
- マトリックススイッチング用のUSBオーディオ入出力をサポート
- 一般的なストリーミングサービス用として1080p @ 30UVC出力をサポート (Teams、Zoom、OBS、XSplit、YouTube、Facebook、GoToWebinar、Twitch)
- 切替操作方法 – フロントパネル プッシュボタン、RS-232
- ATEN VKコントローラー対応
- PTZカメラコントローラー接続用のVISCAプロトコルをサポートするRS-485/RS-422対応
- ラックマウント金具同梱
- ソフトウェア不要
- UVCクラスをサポートする主要なOSに対応

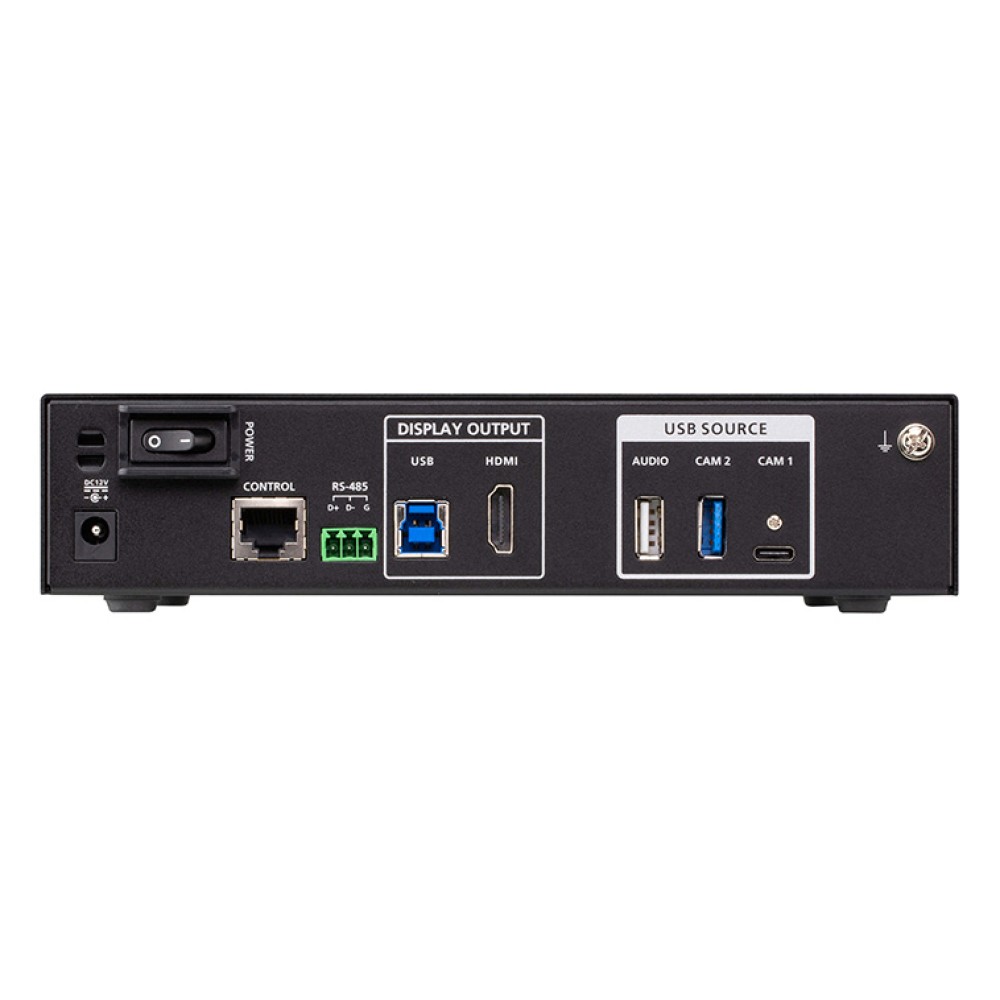

| コネクター | |
| ビデオ入力 | USB 3.2 Gen1 Type-A メス (Blue)×1 USB-C 3.2 Gen1 メス (Black)×1 |
|---|---|
| オーディオ入力 | USB 3.2 Gen1 Type-A メス (Blue)×1 |
| ビデオ出力 | HDMI Type A メス (PGM Video, Black)×1 |
| USBポート | USB 3.2 Gen1 Type-B メス (Blue) (USB Type-A - USB Type-Bケーブルは製品に同梱されています) |
| 解像度 | USBカメラ入力 720p24, 720p25, 720p30, 720p50, 720p60 1080p24, 1080p25, 1080p30, 1080p50, 1080p60 2160p24, 2160p25, 2160p30 PGM HDMI出力 HD Video Standards 720p24, 720p25, 720p30, 720p50, 720p60 1080p24, 1080p25, 1080p30, 1080p50, 1080p60 Ultra HD Video Standards 2160p24, 2160p25, 2160p30 USBビデオ出力 4Kp30 (MJPEG) 1080p30, 720p24, 720p25, 720p30 (MJPEG) |
| カラースペース | 接点：NV12 |
| オーディオサンプリングレート | 16-bit PCMオーディオ, 48KHz |
| 制御 | |
| RS-232C | インターフェース：RJ-45 ビットレート：50bps～921.6Kbps ストップビット：2 stop bits (9600 8N1) OR 1 stop bit (1, 2) パリティ：なし シグナル：TxD, RxD, GND |
| RS-485/RS-422 | PTZ 制御 サポートプロトコル：VISCA インターフェース：ターミナルブロック フロー制御：N/A FIFO 64 bytes ビットレート：50bps～115200bps ストップビット：1 stop bit (1, 2) パリティ：even, odd, none シグナル：Data+(B), Data-(A), GND 回路保護 IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m IEC 61000-4-4 EFT: Power1 kV Signal: 0.5 kV IEC 61000-4-5 Surge: Power: 1 kV IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m IEC 61000-4-8 PFMF |
| 動作環境 | |
| 動作温度 | 0～40℃ |
| 保管温度 | -20～60℃ |
| 湿度 | 0～80% RH、結露なきこと |
| 最小動作環境 | PC/Mac： CPU：Intel® i3 Dual Core 2.8Ghz以上 RAM：4GB以上 USB Type-Aインターフェースを持つこと |
| サポートOS | Windows10以降 Mac OSX 12以降 |
| 電源仕様 | |
| 電源アダプター | 入力：AC 100V-240V 出力：DC12V 3.3A |
| 消費電力 | DC12V:6.50W:92BTU/h
|
| 本体 | |
| ケース材料 | メタル |
| 重量 | 0.98kg |
| フェイスプレートサイズ (W×D×H) | 164.6×200×44mm |
| 同梱品 | |
| 同梱品 | AC電源コード×1 AC電源アダプター×1 USBケーブル (Type A - Type B, 1.8m)×1 クイックスタートガイド×1 |

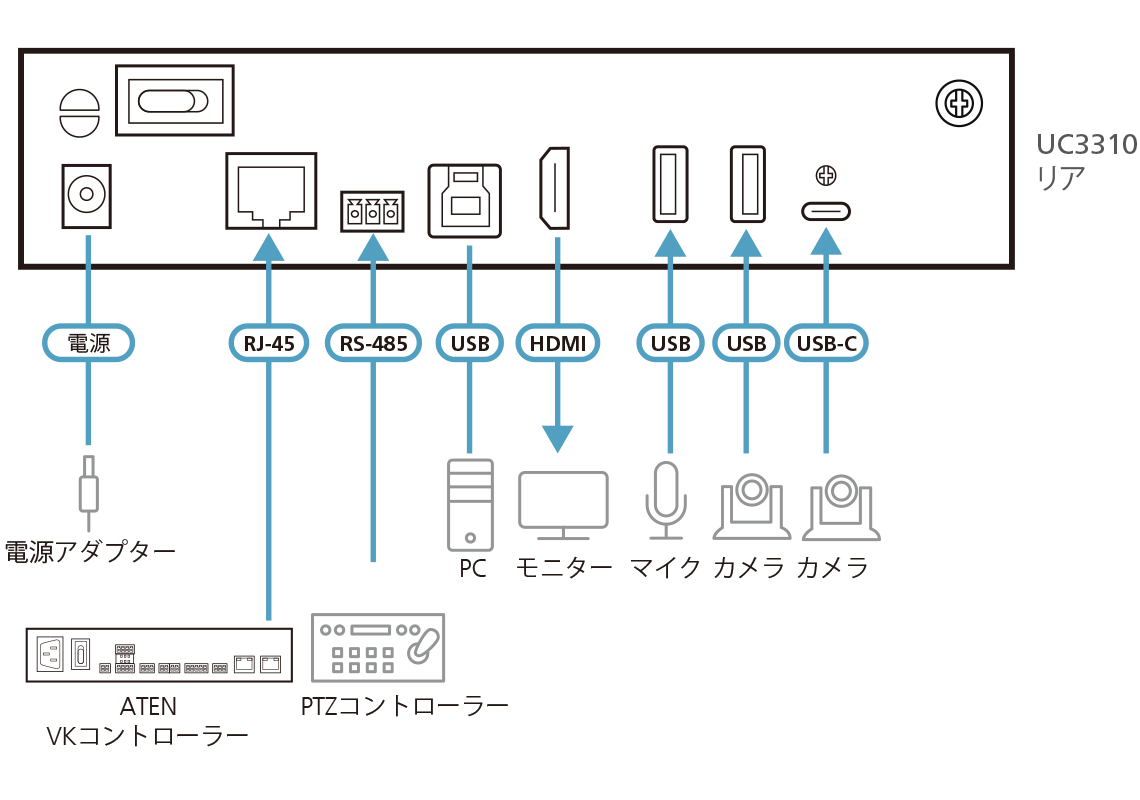

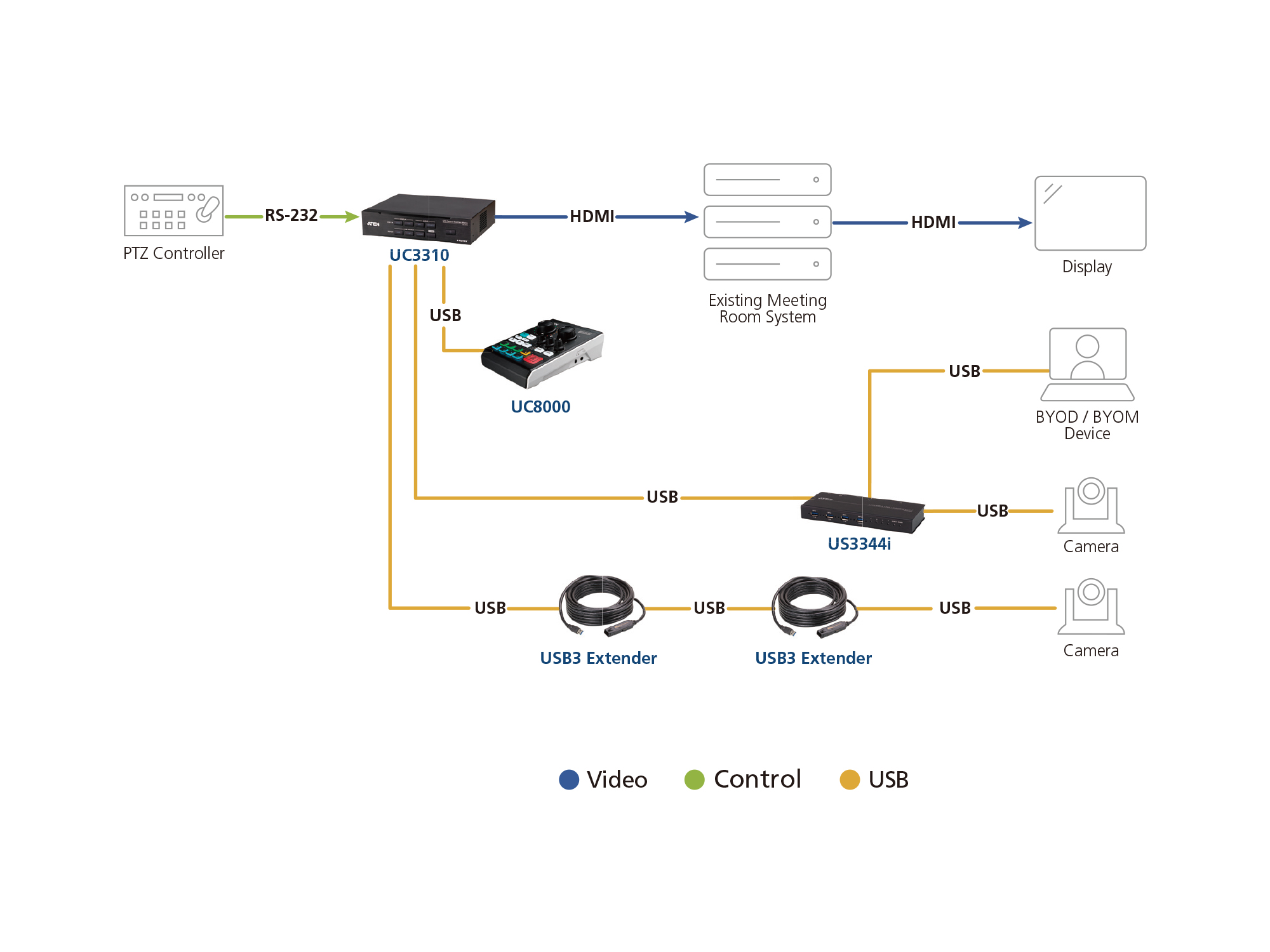

構成図
| UC3310 | CAMLIVE MX UVCシームレスマトリックススイッチャー |
|---|
