VPort 354
フルモーション,4チャンネルMUPEG/MPEG4産業用ビデオエンコーダー
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
販売終了
本製品は 販売を終了いたしました。
主な製品特長
- 動作温度 -30 ～ 70℃およびファイバーオプティックイーサネットポートをサポートする産業設計
- カスケードおよびリダンダンシのための2 イーサネットポート
- ローカルストレージ用SDカードスロット
- SCADAソフトウェアによる容易な通信をサポートするModbus/TCP
- ビデオストレーム最大120フレーム/sec @4CIF (704×480)解像度
- VPort SDK PLUS : アプリケーションをカスタマイズするためにシステムインテグレータおよびサードパーティソフトウェア開発者にCGIコマンド、ActiveX Control、API ライブラリを無償で提供
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
VPort 354は、各チャンエル最高4CIFフルフレームレートパフォーマンス(NTSC : 704×480 @30FPS、PAL : 704×576 @25FPS)および特に重要な産業アプリケーションにおける分散監視システムに最適なデュアルMJPEG/MPEG4アルゴリズムをサポートしているハイパフォーマンス、4チャンネル産業用ビデオエンコーダです。更に、トイガーイベント前または後の連続したビデオ記録機能は、システム管理者が何故警報がトリガーされたのかを解析するに役立ちます。また、2-wayのオーディオは、セントラルサイトに常駐するシステム管理者とフィールドのエンジニア間のリアルタイム通信が便利に行われるために用意されています。
ミッションクリティカルな産業環境のための堅牢な設計
- -30 ～ 70℃ワイド動作温度
- ビルトインシングルモードまたはマルチモードフィバーオプティックイーサネット(メディアコンバータ不要)
- カスケードおよびリダンダンシのための2 イーサネットポート
- イーサネットを使い外部シリアルデバイスの制御をする1 RS-232C/422/485 COMポート(開発中)
- 優れた信頼性をサポートするリダンダント12/24VDC および 24VAC電源入力
- 埃から保護するIP30規格のメタルハウジング
- 産業環境における使用に最適なDINレールマウンティングインストレーション
- UL508認証(申請中)
- NEMA TS2, Section 2要求に合致
アドバンスドネットワークプロトコルサポートの効率的なネットワーク送信およびインテグレーション
- SCADAソフトウェアによる容易な通信をサポートするModbus/TCP
- 容易にインテグレーションができる標準RTSP (real-time streaming protocol)ビデオストリーム
- 効率的なネットワーク送信ができるマルチキャスト(IGMP)プロトコル
- 容易にネットワーク管理ができるSNMPv1/v2c/v3 MIB-II
- ビデオストレームの送信プライオリティをコンフィギュレーションできるQoS (ToS)
- UPnP、DDNS、IPフィルタリングサポート
| ビデオ | |
| ビデオ圧縮 | MJPEGまたはMPEG4 (ISO/IEC 14496-2) | ビデオ入力 | 4 BNCコネクタ (1.0Vpp, 75Ω) |
|---|---|
| ビデオ出力 | イーサネットポート経由 |
| NTSC/PAL | オートセンシングまたはマニュアル |
| ビデオ表示 | ・イメージサイズおよび品質の調整 ・タイムスタンプおよびテキストオーバービュー |
| ビデオストレーム | デュアルストリーム (1つはMJPEG、他はMPEG4) 同一ビデオ解像度 (注 : MJPEGは、1品質セッティングのみ対応) |

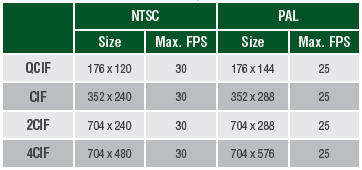

| ビデオ解像度およびFPS (frames per second) | |
 |
|
| オーディオ | |
| オーディオ入力 | 1 ラインインまたはMICイン(RCAコネクタ) |
| オーディオ出力 | 1 ラインアウトまたはMICアウト(RCAコネクタ) |
| ネットワーク | |
| プロトコル | TCP, UDP, HTTP, SMTP, FTP, Telnet, NTP, DNS, DHCP, UPnP, RTP, RTSP, ICMP, IGMPv3, QoS, SNMPv1/v2c/v3, DDNS |
| イーサネット | 2 10/100BaseT(X) オートネゴシエーションRJ45ポートまたは2 100BaseFX ファイバーポート (シングル/マルチモード、SCコネクタ) |

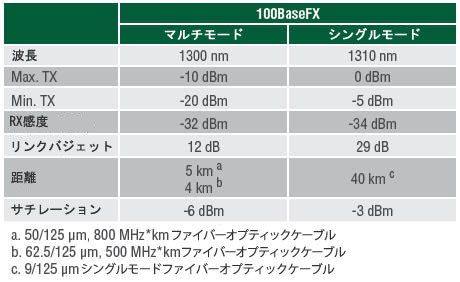

| オプティカルファイバー | |
 |
|
| シリアル | |
| PTZポート | 1, RS-232C/422/485ポート(ターミナルブロックコネクタ)、 最大スピード115.2 Kbps、15 KV ESD保護 |
| コンソールポート | 1 RS-232C RJ45ポート |
| COMポート | 1, RS-232C/422/485 (DB9/Fコネクタ)、最大スピード115.2Kbps、15KV ESD保護 |
| GPIO | |
| デジタル入力 | 4, max. 8mA ・High : +13 ～ +30V ・Low : -30 ～ +3V |
| リレー出力 | 2, max. 24VDC @1A |
| ローカルストレージ | |
| SDソケット | 標準SDソケット、V2.0、SD LED表示 |
| LED表示 | |
| STAT | システムのブートが正しいかどうかで表示 |
| PWR1 | Power 1 |
| PWR2 | Power 2 |
| Fault | システムのアラーム、電源障害、ビデオ損失、ネットワーク断に対する応答をコンフィギュレーション可能 |
| VIDEO | ビデオ入力信号のアクティビティ |
| メカニカル | |
| ケース | メタル、IP30保護 |
| 重さ | 1200g |
| サイズ | 80.2×135×105mm |
| 取付 | DINレールマウンティング、ウオールマウンティング(オプションキット) |
| 電源 | |
| 電源入力 | 2 12/24VDCまたは24VAC入力(リダンダンシ用) |
| 消費電力 | 約12W |
| 環境 | |
| 動作温度 | 標準モデル : 0 ～ 60℃ ワイド温度モデル : -30 ～ 70℃ |
| 保管温度 | -40 ～ 85℃ |
| 相対湿度 | 5 ～ 95% (結露なきこと) |
| 認証 | |
| EMI | FCC Part 15, CISPR (EN55022) class A |
| EMS | EN61000-4-2 (ESD), level 3 EN61000-4-3 (RS), level 3 EN61000-4-4 (EFT), level 3 EN61000-4-5 (Surge), level 3 EN61000-4-6 (CS), level 2 EN61000-4-8 EN61000-4-11 |
| 安全 | UL508 (申請中) |
| 衝撃 | IEC60068-2-27 |
| 落下 | IEC60068-2-32 |
| 振動 | IEC60068-2-6 |
| 交通制御 | Complies with NEMA TS2-Section 2 (申請中) |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |
| その他 | |
| アラーム機能 |
|
| Pan/チルト/Zoom |
|
| セキュリティ |
|
| システムの要件 |
|
| ソフトウェア(無償) |
|

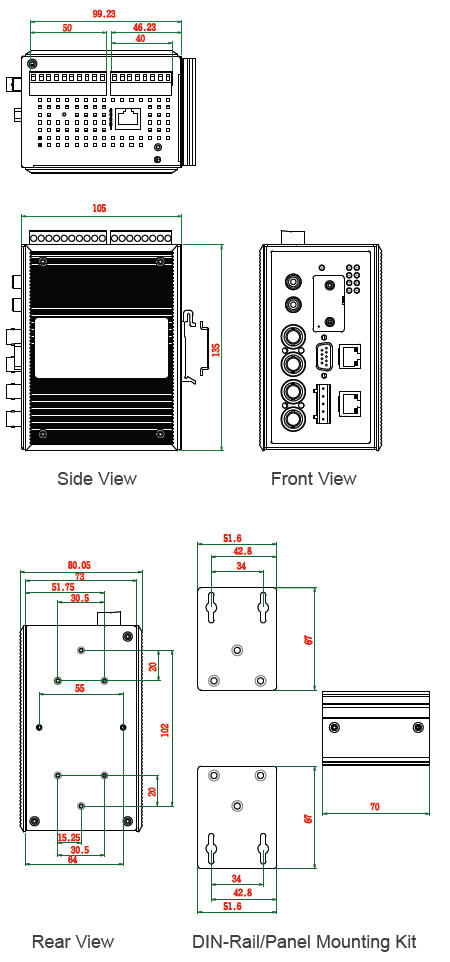

Diagram
| VPort 354 | フルモーション、4チャンネルMUPEG/MPEG4産業用ビデオエンコーダ、2 10/100BaseT(X)ポート、動作温度0 ～ 60℃° |
|---|---|
| VPort 354-MM-SC | フルモーション、4チャンネルMUPEG/MPEG4産業用ビデオエンコーダ、2 マルチモードポート、SCコネクタ、動作温度0 ～ 60℃ |
| VPort 354-SS-SC | フルモーション、4チャンネルMUPEG/MPEG4産業用ビデオエンコーダ、2 シングルモードポート、SCコネクタ、動作温度0 ～ 60℃ |
| VPort 354-T | フルモーション、4チャンネルMUPEG/MPEG4産業用ビデオエンコーダ、2 10/100BaseT(X)ポート、動作温度-30 ～ 70℃ |
| VPort 354-MM-SC-T | フルモーション、4チャンネルMUPEG/MPEG4産業用ビデオエンコーダ、2 マルチモードポート、SCコネクタ、動作温度-30 ～ 70℃ |
| VPort 354-SS-SC-T | フルモーション、4チャンネルMUPEG/MPEG4産業用ビデオエンコーダ、2 シングルモードポート、SCコネクタ、動作温度-30 ～ 70℃ |
DINレール電源
| DR-4524 | 45W/2A DINレール24VDC電源、ユニバーサル85 ～ 264VAC入力、-10 ～ 50℃動作温度 |
|---|---|
| DR-75-24 | 75W/3.2A DINレール24VDC電源、ユニバーサル85 ～ 264VAC入力、-10 ～ 50℃動作温度 |
| DR-120-24 | 120W/5A DINレール24VDC電源、ユニバーサル88 ～ 132VACまたは176 ～ 264VAC入力スイッチ切換、-10～60℃動作温度 |
| MDR-60-24 | 60W/2.5A DINレール24VDC電源、ユニバーサル85 ～ 264VAC入力、-20～70℃動作温度 |
| MDR-40-24 | 40W/1.7A DINレール24VDC電源、ユニバーサル85 ～ 264VAC入力、-20～70℃動作温度 |
マウンティングキット
| RK-4U | 4U高19" ラックマウントキット |
|---|---|
| WK-46 | ウオールラックマウントキット |
アクセサリ - IP監視ソフトウェア
| SoftDVR™Pro | 表示および記録用16チャンネル、IP監視ソフトウェア |
|---|---|
| SoftNVR-4 | SoftNVR、4チャンネルライセンスキーPro |
| SoftNVR-8 | SoftNVR、8チャンネルライセンスキーPro |
| SoftNVR-16 | SoftNVR、16チャンネルライセンスキーPro |
| SoftNVR-25 | SoftNVR、25チャンネルライセンスキーPro |
| SoftNVR-32 | SoftNVR、32チャンネルライセンスキーPro |
| SoftNVR-64 | SoftNVR、64チャンネルライセンスキーPro |
| SoftDVR™ Lite | 表示および記録用4チャンネル監視ソフトウェア(ダウンロード) |
| VPort SDK PLUS | 無償ダウンロード |
VPort 354シリーズ 製品一覧
| VPort 354 | フルモーション,4チャンネルMUPEG/MPEG4産業用ビデオエンコーダー |
| VPort 354-MM-SC | フルモーション,4チャンネルMUPEG/MPEG4産業用ビデオエンコーダー |
| VPort 354-MM-SC-T | 4チャネルH.264/MJPEG 産業用ビデオエンコーダー |
| VPort 354-SS-SC | フルモーション,4チャンネルMUPEG/MPEG4産業用ビデオエンコーダー |
| VPort 354-SS-SC-T | 4チャネルH.264/MJPEG 産業用ビデオエンコーダ |
| VPort 354-T | フルモーション,4チャンネルMUPEG/MPEG4産業用ビデオエンコーダー |
