UC-2222A-T-CN
Arm® Cortex®-A53 デュアルコア 64 bit 1 GHz 産業用コンピューター,LTE Cat.4モジュール組み込み,動作温度‐40～70℃
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- Armv8 Cortex-A53 デュアルコア 1 GHzプロセッサー
- 2つのオートセンシング10/100/1000 Mbpsイーサネットポート
- 豊富なプログラマブルLEDとプログラマブルボタンにより、インストレーションやメンテナンスが容易
- Verizon/AT&T認証および産業グレードのCE/FCC/UL認証を取得したLTE対応コンピューター
- -40～75℃の動作温度範囲
- バグフィックスとセキュリティパッチを含む2031年までの長期Linuxサポート
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
UC-2200Aコンピューティングプラットフォームは、組み込みデータ収集アプリケーション向けに設計されています。このコンピューターは、デュアルRS-232/422/485シリアルポートとデュアル10/100/1000Mbpsイーサネットポート、およびワイヤレスモジュールをサポートするMini PCIeソケットを備えています。これらの汎用性の高い機能により、ユーザーはUC-2200Aをさまざまな複雑な通信ソリューションに効率的に適応させることができます。
UC-2200Aは、エネルギー監視システムでの使用に最適化されたCortex-A53プロセッサを中心に構築されていますが、さまざまな産業用ソリューションにも広く適用することができます。柔軟なインターフェースオプションを備えた、このコンパクトな組み込みコンピューターは、フィールドサイトでのデータ収集と処理のために必要な信頼性に優れたセキュアなゲートウェイであり、他の多くの大規模な展開に適用できる通信プラットフォームです。
UC-2200Aにはワイド温度対応モデルとLTE対応モデルがあります。すべてのユニットはテストチャンバーで徹底的にテストされ、LTE対応コンピューティングプラットフォームがワイド温度アプリケーションに適用できることが保証されています。
| コンピューター | |
| CPU | Armv8 Cortex-A53 デュアルコア 1GHz |
|---|---|
| DRAM | 2 GB DDR4 |
| プレインストールOS | Moxa Industrial Linux (Debian 11, kernel 5.10), 2031 EOL www.moxa.com/MILを参照 |
| ストレージプレインストール | 16 GB eMMC |
| ストレージスロット | micro SDスロット ×1 |
| コンピューターインターフェース | |
| イーサネットポート | オートセンシング10/100/1000 Mbpsポート (RJ45コネクタ) ×2 |
| シリアルポート | RS-232/422/485ポート ×2, ソフトウェアで設定可能 (ターミナルブロック) |
| USB 2.0 | USB 2.0ホスト×1, type-A コネクター |
| コンソールポート | RS-232 (TxD, RxD, GND), 4ピンヘッダー出力 (115200, n, 8, 1) |
| 拡張スロット | mPCIeスロット ×1 |
| SIM数 | 1 |
| SIMフォーマット | Nano |
| ボタン | リセットボタン |
| TPM | TPM v2.0 |
| イーサネットインターフェース | |
| イーサネットポート | オートセンシング10/100/1000 Mbpsポート (RJ45コネクタ) ×2 |
| 電磁絶縁保護 | 1.5 kV (ビルトイン) |
| シリアルインターフェース | |
| ボーレート | 300 bps ～ 921.6 kbps |
| データビット | 5, 6, 7, 8 |
| パリティ | None, Even, Odd, Space, Mark |
| ストップビット | 1, 1.5, 2 |
| フロー制御 | RTS/CTS XON/XOFF 自動データ方向コントロール(ADDC)：RS-485用 RTSトグル(RS-232のみ) |
| シリアル信号 | |
| RS-232 | TxD, RxD, RTS, CTS, GND |
| RS-422 | Tx+, Tx-, Rx+, Rx-, GND |
| RS-485-2線 | Data+, Data-, GND |
| RS-485-4線 | Tx+, Tx-, Rx+, Rx-, GND |
| セルラーインターフェース | |
| セルラー規格 | LTE Cat.4 |
| バンドオプション | USモデル： LTE Band 2 (1900 MHz) / LTE Band 4 (1700 MHz) / LTE Band 5 (850 MHz) / LTE Band 12 (700 MHz) / Band 13 (700 MHz) / Band 14 (700 MHz) / Band 66 (1700 MHz) / Band 71 (600 MHz) UMTS/HSPA B5 (850 MHz) / B4 (1700 MHz) / B2 (1900 MHz) Carrier Approvals: Verizon, AT&T EUモデル： LTE Band 1 (2100 MHz) / LTE Band 3 (1800 MHz) / Band 7 (2600 MHz) / LTE Band 8 (900 MHz) / LTE Band 20 (800 MHz)/ LTE Band 28A (700 MHz) UMTS/HSPA B8 (900 MHz) / B3 (1800 MHz) / B1 (2100 MHz) GSM DCS (1800 MHz) / GSM 900 (900 MHz) APモデル： LTE Band 1 (2100 MHz) / LTE Band 3 (1800 MHz) / LTE Band 5 (850 MHz) / LTE Band 8 (900 MHz) / LTE Band 9 (1800 MHz) / LTE Band 18 (800 MHz) / LTE Band 19 (800 MHz) / LTE Band 26 (850 MHz) / LTE Band 28 (700 MHz) UMTS/HSPA B19 (800 MHz) / B8 (900 MHz) / B6 (850 MHz) / B5 (850 MHz) / B1 (2100 MHz) |
| GPSインターフェース | |
| 受信タイプ | GPS, GLONASS, Galileo |
| 精度 | 位置：2.0 m @ CEP50 |
| 同期捕捉 | ホットスタート：1.1秒 コールドスタート：29.94秒 |
| 感度 | コールドスタート：-145 dBm トラッキング：-160 dBm |
| タイムパルス | 250 Hz ～ 10 MHz |
| LED表示 | |
| システム | 電源 ×1 SW ready (プログラマブル) USB (プログラマブル) ×1 Micro SDスロット (プログラマブル) ×1 シリアルポート：TX ×2, RX ×2 |
| ワイヤレス信号強度 | セルラー×2; プログラマブル 切断時：なし 超微弱信号：LED ×1 (点滅) 微弱信号：LED ×1 良好な信号：LED ×2 |
| 電源パラメーター | |
| 入力電流 | LTE非接続モデル： 600 mA @ 12 VDC 300 mA @ 24 VDC LTE接続モデル： 900 mA @ 12 VDC 450 mA @ 24 VDC |
| 入力電圧 | 12 ～ 24 VDC |
| 電源消費量 | LTE非接続モデル： 4.5 W (最小; 外部USBデバイス未接続時) 7.2 W (最大; 外部USBデバイス接続時) LTE接続モデル： 7.8 W (最小; 外部USBデバイス未接続時) 10.5 W (最大; 外部USBデバイス接続時) |
| 信頼性 | |
| アラートツール | 外部RTC (real-time clock) |
| 自動リブートトリガ― | 外部 WDT (watchdog timer) |
| メカニカル | |
| サイズ | 102 × 32 × 128 mm |
| 重量 | 546 g |
| ハウジング | SECC メタル |
| 取り付け方法 | DINレールマウント ウォールマウント (オプショナルキット) |
| 環境 | |
| 動作温度 | LTE非接続モデル：-40 ～ 75℃ LTE接続モデル：-40 ～ 70℃ |
| 保管温度 (パッケージ含む) | -40 ～ 80℃ |
| 相対湿度 | 5 ～ 95% (結露なきこと) |
| 衝撃 | IEC 60068-2-27 |
| 振動 | 2 Grms @ IEC 60068-2-64, ランダム波, 5-500 Hz, 1時間/軸 (USBデバイス未接続時) |
| 規格および認証 | |
| EMC | EN 55032/35 EN 61000-6-2/-6-4 |
| EMI | CISPR 32, FCC Part 15B Class A |
| EMS | IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m IEC 61000-4-3 RS: 1.4 GHz to 6 GHz: 3 V/m IEC 61000-4-4 EFT: Power: 1 kV; Signal: 1 kV IEC 61000-4-5 L-PE: 1 kV ; L –L: 0.5 kV; Signal: 1 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 PFMF |
| 安全 | EN 62368-1 UL 62368-1 |
| 国際認証 | RCM KC BSMI |
| グリーン製品 | RoHS, CRoHS, WEEE |
| MTBF | |
| 時間 | UC-2222A-T：924,676 時間 UC-2222A-T-CN：914,741 時間 UC-2222A-T-EU：866,622 時間 UC-2222A-T-AP：870,393 時間 UC-2222A-T-US：865,122 時間 |
| 規格 | Telcordia (Bellcore) Standard TR/SR |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |

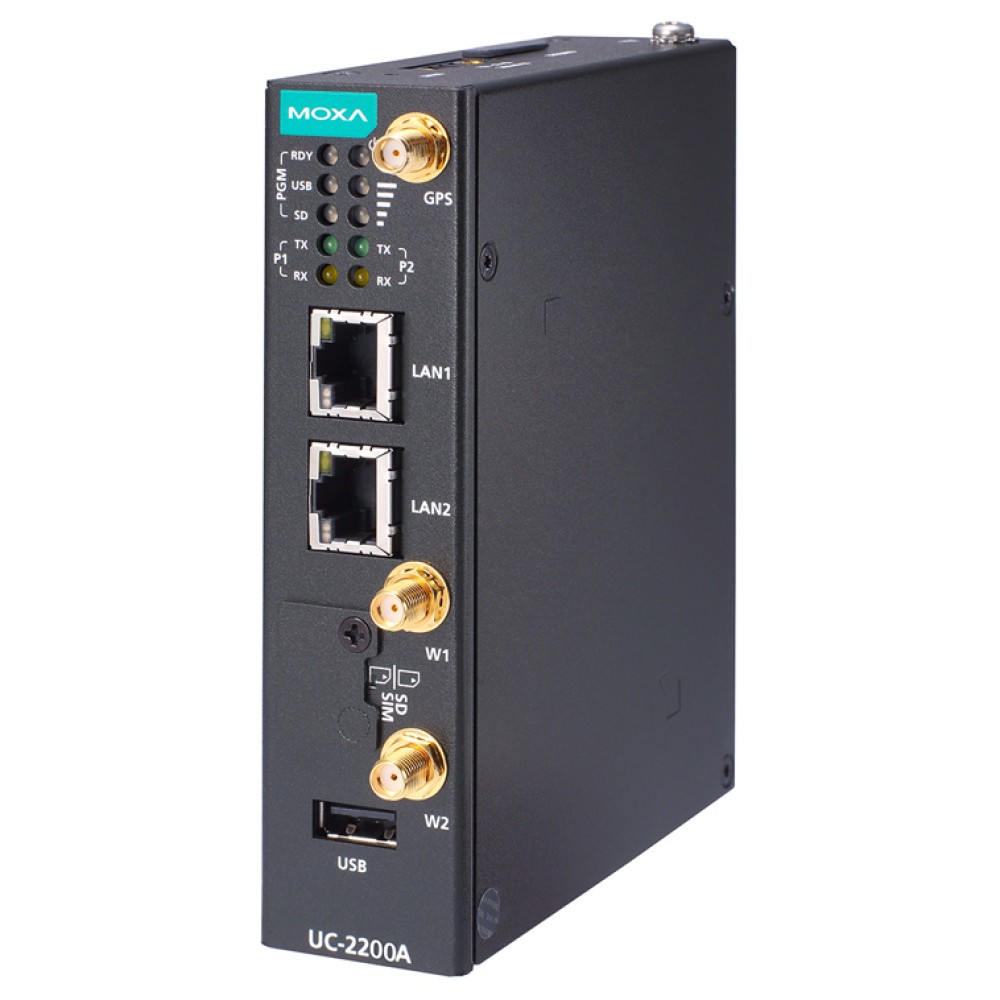

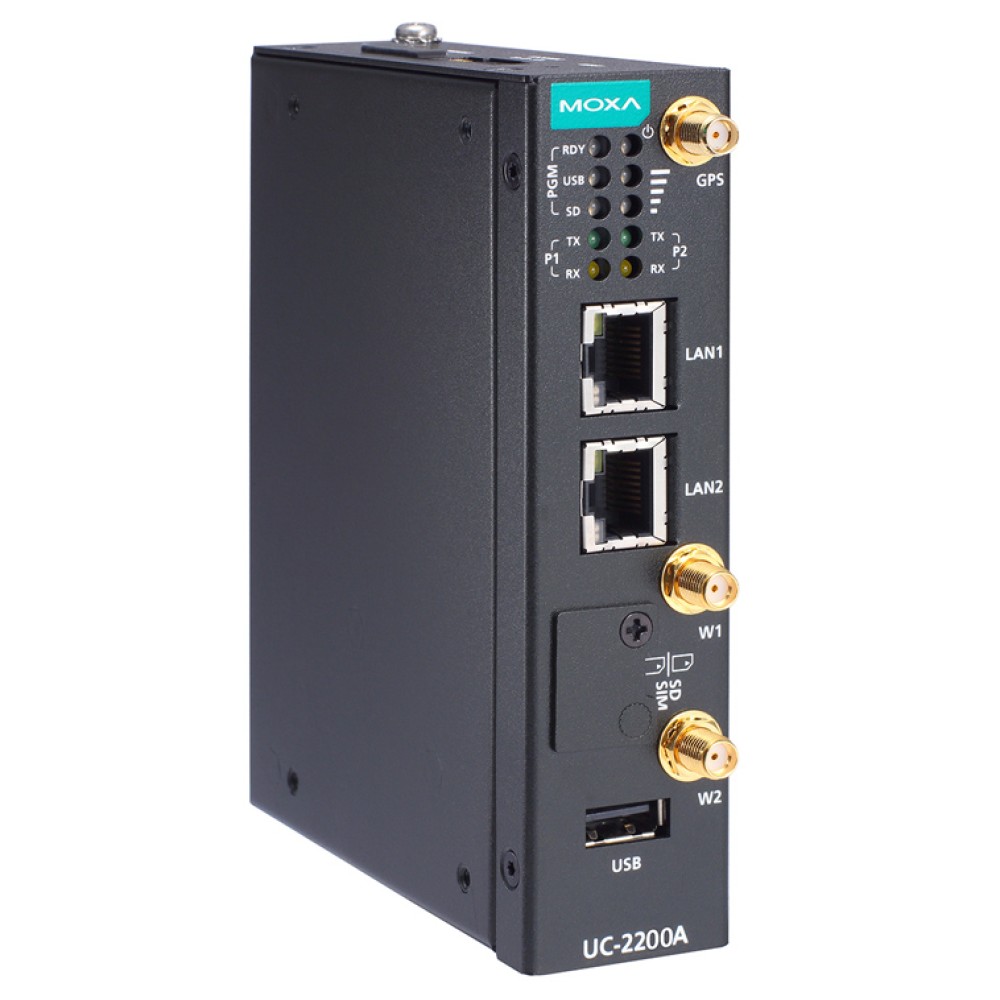

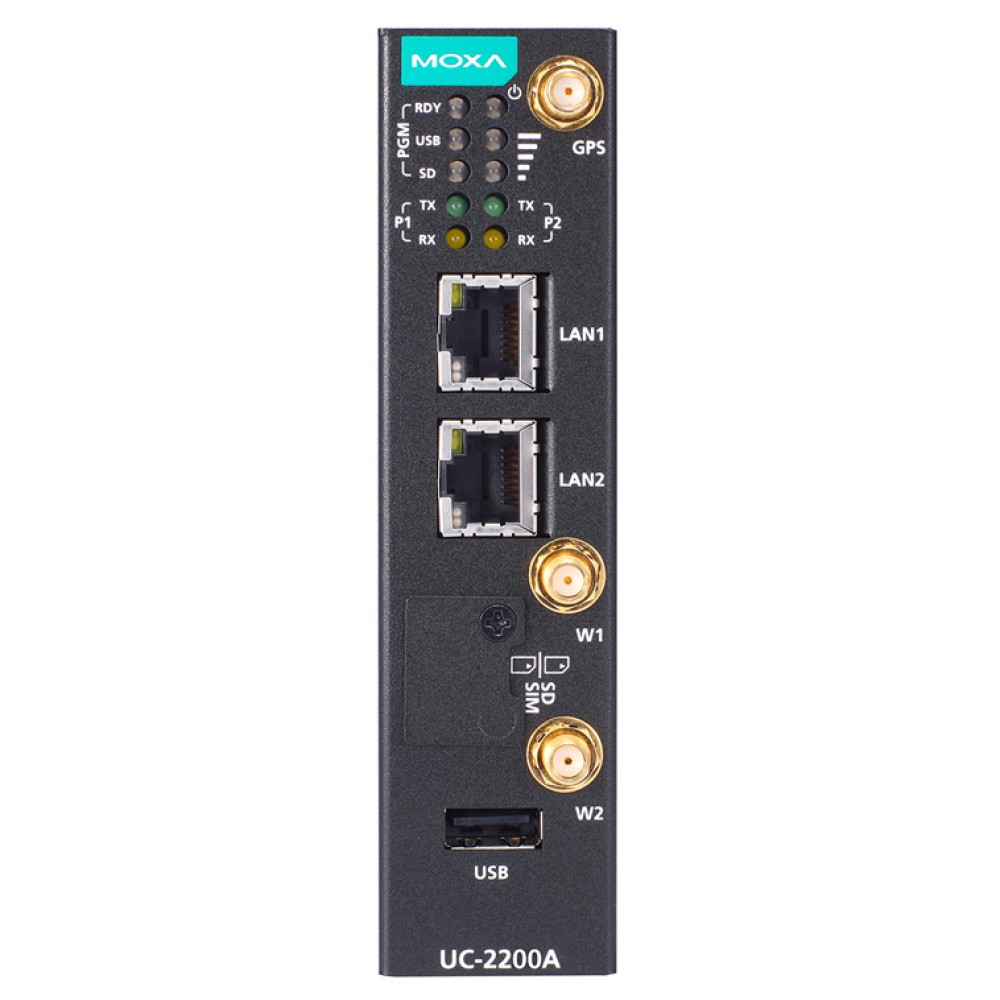

外観
サイズ (単位 = mm)
| UC-2222A-T-CN | Arm® Cortex® -A53 デュアルコア 64 bit 1 GHz 産業用コンピューター LTE Cat.4モジュール組み込み 動作温度：‐40～75℃ 拡張用 mPCIeスロット×1 |
|---|
UC-2200Aシリーズ 製品一覧
| UC-2222A-T | Arm® Cortex®-A53 デュアルコア 64 bit 1 GHz 産業用コンピューター,LTE Cat.4モジュール組み込み,動作温度‐40～70℃ |
| UC-2222A-T-CN | Arm® Cortex®-A53 デュアルコア 64 bit 1 GHz 産業用コンピューター,LTE Cat.4モジュール組み込み,動作温度‐40～70℃ |
| UC-2222A-T-EU | Arm® Cortex®-A53 デュアルコア 64 bit 1 GHz 産業用コンピューター,LTE Cat.4モジュール組み込み,動作温度‐40～70℃ |
| UC-2222A-T-AP | Arm® Cortex®-A53 デュアルコア 64 bit 1 GHz 産業用コンピューター,LTE Cat.4モジュール組み込み,動作温度‐40～70℃ |
| UC-2222A-T-US | Arm® Cortex®-A53 デュアルコア 64 bit 1 GHz 産業用コンピューター,LTE Cat.4モジュール組み込み,動作温度‐40～70℃ |
