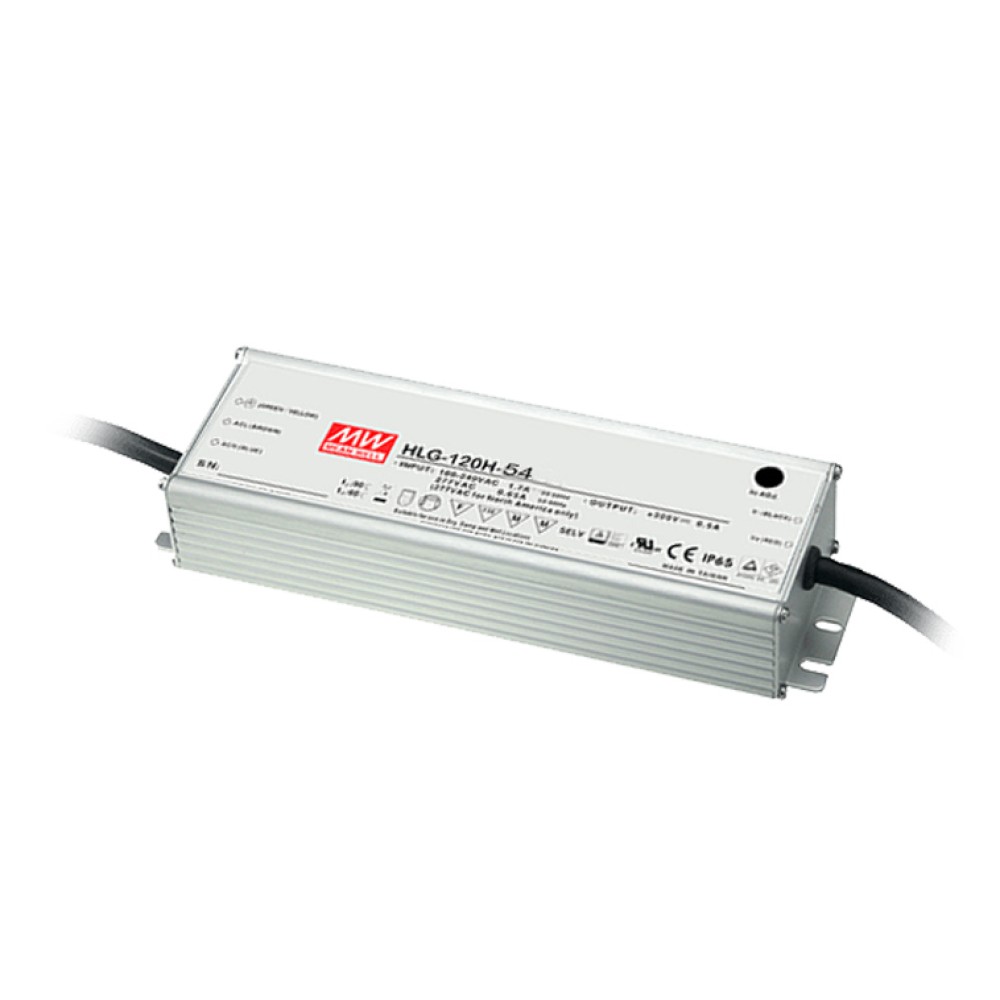

HLG-120H-54
120W シングル出力スイッチング電源
×
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- ユニバーサルAC入力/フルレンジ (最大AC305V)
- アクティブPFC機能内蔵
- 最大93.5%の高効率
- 保護機能：短絡/過電流/過電圧/過温度
- 自由対流による冷却
- 出力ケーブル または 内蔵の可変抵抗器でOCPポイント調整可能
- IP67/IP65設計で屋内・屋外設置可能
- 調光機能 (DC1～10V または PWM信号 または 抵抗)
- LEDライトニングとストリートライトニングアプリケーションに最適
- 世界的な光の安全規制に準拠
- 湿度のある場所でも使用可能
- 5年保証
カテゴリー
シリーズ
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 仕様
- 詳細情報
- 型番
- シリーズ
| 出力 | |
| DC電流 | 24V |
|---|---|
| 定電流領域 | 12 ～ 24V |
| 定格電流 | 5A |
| 定格電力 | 120W |
| 入力 | |
| 電流領域 | 90 ～ 305VAC 127 ～ 431VDC |
| 周波数帯 | 47 ～ 63Hz |
| 突入電流 | コールドスタート 60A (AC230V) |
| 環境性能 | |
| 動作温度範囲 | -40 ～ +70℃ |
| 動作湿度範囲 | 20 ～ 95% |
| 保管温度、湿度範囲 | -40 ～ +80℃, 10 ～ 95% |
| 振動 | 10～500Hz、5G 12分/1サイクル、X、Y、Z軸各72分周期 |
| 安全性能・EMC | |
| 安全定格 | UL8750、CSA C22.2 No.250.0-08、ENEC、TUV EN61347-1、EN61347-2-13 独立 IP65 または IP67、J61347-1、J61347-2-13承認 ; 設計はUL60950-1、TUV EN60950-1参照 |
| 抵抗電圧 | I/P-O/P:3.75KVAC I/P-FG:2KVAC O/P-FG:1.5KVAC |
| 絶縁抵抗 | I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH |
| EMC | EN55015, EN55022 (CISPR22) Class B, EN61000-3-2 Class C (≧50%負荷); EN61000-3-3 |
| EMS | EN61000-4-2,3,4,5,6,8,11, EN61547, EN55024, 軽工業レベル (サージ 4KV), 基準 A に準拠 |
| その他 | |
| MTBF | 192.2K時間以上 MIL-HDBK-217F (25℃) |
| サイズ | L220×W68×H38.8mm |

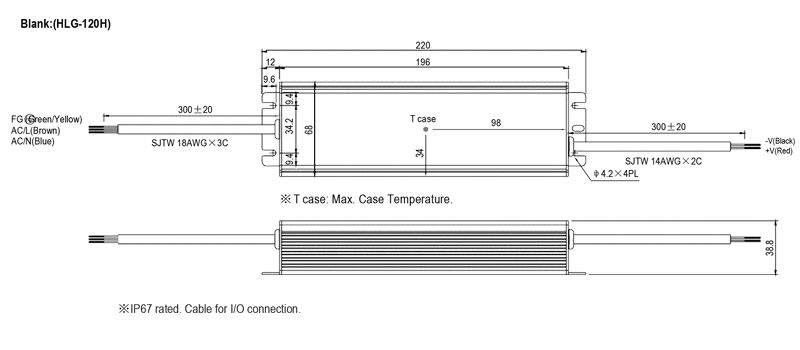

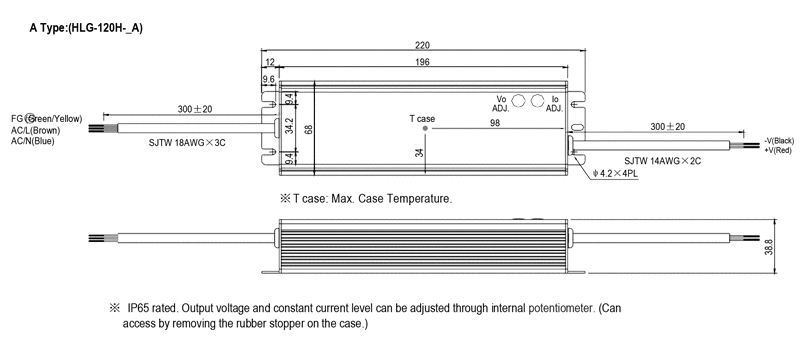

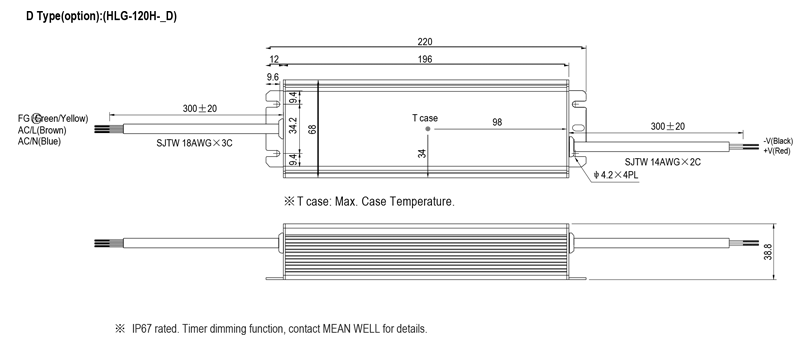

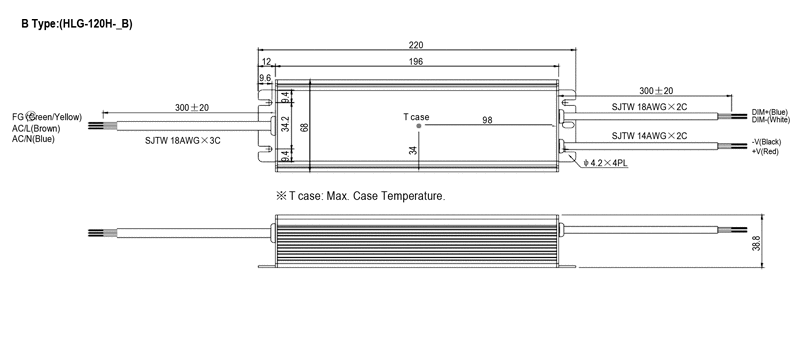

メカニカル仕様
| HLG-120H-54 | DC電流：54V 定電流領域：27 ～ 54V 定格電流：2.3A 定格電力：124.2W |
|---|
