DRP-C100-C7-8L-T NEW
Tiger Lake 第11世代Intel® Core™プロセッサー搭載 DINレールコンピューター ベースモデル/ハイインターフェースモデル
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- ファンレス設計のDINレールマウントコンピューター
- Intel® Celeron® または Intel® Core™ i5/i7プロセッサーを搭載
- 最大8つのシリアルポートと10のLANポートを備えた豊富なインターフェースオプション
- 多くのフィールドアプリケーションに適合するコンパクトサイズ
- -30～60℃の動作温度範囲
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
産業用 DRP-C100シリーズ DINレールマウントコンピューターは、Intel® Celeron® または Intel® Core™ i5/i7プロセッサーを搭載しています。このコンピューターには、ソフトウェアセレクタブルな最大8つのRS-232/422/485シリアルポートや最大10ギガビットイーサネットポートなどの豊富なインターフェースオプションが搭載されています。通信インターフェースは製品の前面と背面に配置されているので、産業用アプリケーションへの容易なアクセスと拡張が可能です。CFastとSDスロットを含むデュアルストレージ設計により、ストレージの拡張が簡単です。独自のバッテリーファスナーカバーがバッテリーを所定の位置に固定し、すべての動作環境で安定性を保証すると共に、バッテリースロットのトラップドア設計により、カバーを取り外すことなく簡単にバッテリーを交換することができます。
DRP-C100 コンパクトコンピューターはファンレス設計を採用しており、-30～60℃の温度範囲に耐えることができるので、過酷な動作環境に適しています。ビルトインのTPM 2.0モジュールは、不正アクセスからプラットフォームを安全に保護します。DRP-C100シリーズは、インテリジェントで信頼性が高く、耐久性に優れ、汎用性が高く、ユーザーフレンドリーなコンピューティングソリューションを提供することで、産業環境のOTおよびITの両方の要件を満たします。
| コンピューター | |
| CPU | DRP-C100-C1モデル：Intel® Celeron® 6305E (Dual core, 4M cache, 1.80 GHz) DRP-C100-C5モデル：Intel® Core™ プロセッサー i5-1145G7E (Quad core, 8M cache, 2.60 GHz, Base:1.50 GHz) DRP-C100-C7モデル：Intel® Core™ プロセッサー i7-1185G7E (Quad core, 12M cache, 2.80 GHz, Base:1.80 GHz) |
|---|---|
| システムメモリスロット | SODIMM DDR4スロット×1, 最大 32 GB |
| システムメモリプレインストール | 8 GB DDR4 |
| ストレージスロット | CFastスロット×1 (SATAIIIインターフェース) SDスロット×1, SD 3.0インターフェース (SDHC/SDXC) |
| ストレージプレインストール | DRP-C100-C1-T-Win10/C5-T-Win10/C7-T-Win10モデル： 64 GB CFastカード |
| サポートOS | Windowsイメージとドライバーサポート： - Windows 10 IoT Enterprise LTSC 2021 64-bit - Windows 11 Professional 64-bit Linux ドライバーサポート： - Debian 11 (kernel 5.10) - Ubuntu 22.04 LTS (kernel 5.15) - RHEL 9 (kernel 5.14) |
| グラフィックコントローラー | Intel® UHD Graphics |
| コンピューターインターフェース | |
| イーサネットポート | DRP-C100-C1-8L-T/C5-8L-T/C7-8L-T： オートセンシング 10/100/1000 Mbpsポート (RJ45コネクター)×10 DRP-C100-C1-2L4C-T/C5-2L4C-T/C7-2L4C-T： オートセンシング 10/100/1000 Mbpsポート (RJ45コネクター)×4 その他のモデル： オートセンシング 10/100/1000 Mbpsポート (RJ45コネクター)×2 |
| シリアルポート | DRP-C100-C1-6C-T/C5-6C-T/C7-6C-T： RS-232/422/485ポート×8, ソフトウェアセレクタブル (DB9 male)×8 DRP-C100-C1-2L4C-T/C5-2L4C-T/C7-2L4C-T： RS-232/422/485ポート×6, ソフトウェアセレクタブル (DB9 male)×6 その他のモデル： RS-232/422/485ポート×2, ソフトウェアセレクタブル (DB9 male)×2 |
| USB 3.0 | USB 3.0ホスト×3, type-Aコネクター |
| TPM | TPM v2.0 |
| ビデオ出力 | HDMI 2.0b×1 (type Aコネクター) VGA×1, 15ピン D-subコネクター (female) |
| ボタン | リセットボタン 電源ボタン |
| イーサネットインターフェース | |
| 電磁アイソレーション保護 | 1.5 kV (組込み) |
| シリアルインターフェース | |
| ボーレート | 50 bps ～ 115.2 kbps |
| コネクター | DB9 male |
| データビット | 5, 6, 7, 8 |
| パリティ | None, Even, Odd, Space, Mark |
| ストップビット | 1, 1.5, 2 |
| フロー制御 | RTS/CTS, XON/XOFF |
| シリアル信号 | |
| RS-232 | TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
| RS-422 | Tx+, Tx-, Rx+, Rx-, GND |
| RS-485-2線 | Data+, Data-, GND |
| RS-485-4線 | Tx+, Tx-, Rx+, Rx-, GND |
| LEDインジケーター | |
| システム | 電源×1 ストレージ×1 |
| LAN | ポートあたり2 (10/100/1000 Mbps) |
| 電源パラメーター | |
| 入力電圧 | 12/24 VDC |
| 電源コネクター | ネジ止め式ユーロブロック端子 |
| 電力消費量 | 90 W |
| メカニカル | |
| ハウジング | メタル |
| IP保護等級 | IP20 |
| サイズ | DRP-C100-C1-T/C1-T-Win10/DRP-C100-C5-T/C5-T-Win10/DRP-C100-C7-T/-C7-TWin10： 60 × 130 × 150 mm その他のモデル： 94 × 130 × 150 mm |
| 重量 | DRP-C100-C1-T/C1-T-Win10/DRP-C100-C5-T/C5-T-Win10/DRP-C100-C7-T/-C7-TWin10： 1,213 g その他のモデル： 1.612 g |
| インストレ－ション | DINレールマウンティング |
| 宣言 | |
| グリーン製品 | RoHS, CRoHS, WEEE |
| 環境 | |
| 動作温度 | -30 ～ 60℃ |
| 保管温度 | -40 ～ 75℃ |
| 相対湿度 | 5 ～ 95% (結露なきこと) |
| 規格および認証 | |
| EMC | EN 55032/35 |
| EMI | CISPR 32, FCC Part 15B Class A |
| EMS | IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m IEC 61000-4-4 EFT: Power: 0.5 kV; Signal: 0.5 kV IEC 61000-4-5 Surge: Power: 0.5 kV, Signal: 1 kV IEC 61000-4-6 CS: 3 V IEC 61000-4-8 PFMF: 1 A/m at 50 to 60 Hz |
| Safety | UL 62368-1 (CB) |
| 衝撃 | IEC 60068-2-27 |
| 振動 | IEC 60068-2-64 |
| パッケージ落下テスト | ISTA 1A |
| パッケージ振動テスト | ISTA 1A |
| 信頼性 | |
| アラートツール | ビルトインRTC (リアルタイムクロック) リチウム電池バックアップ |
| 自動リブートトリガー | ビルトインWDT |
| MTBF | |
| 時間 | 584,337 時間 |
| 規格 | Telcordia (Bellcore), GB |
| 保証 | |
| 保証期間 | 3年間 |
| 詳細 | MOXA社 製品保証方針 |
外観図

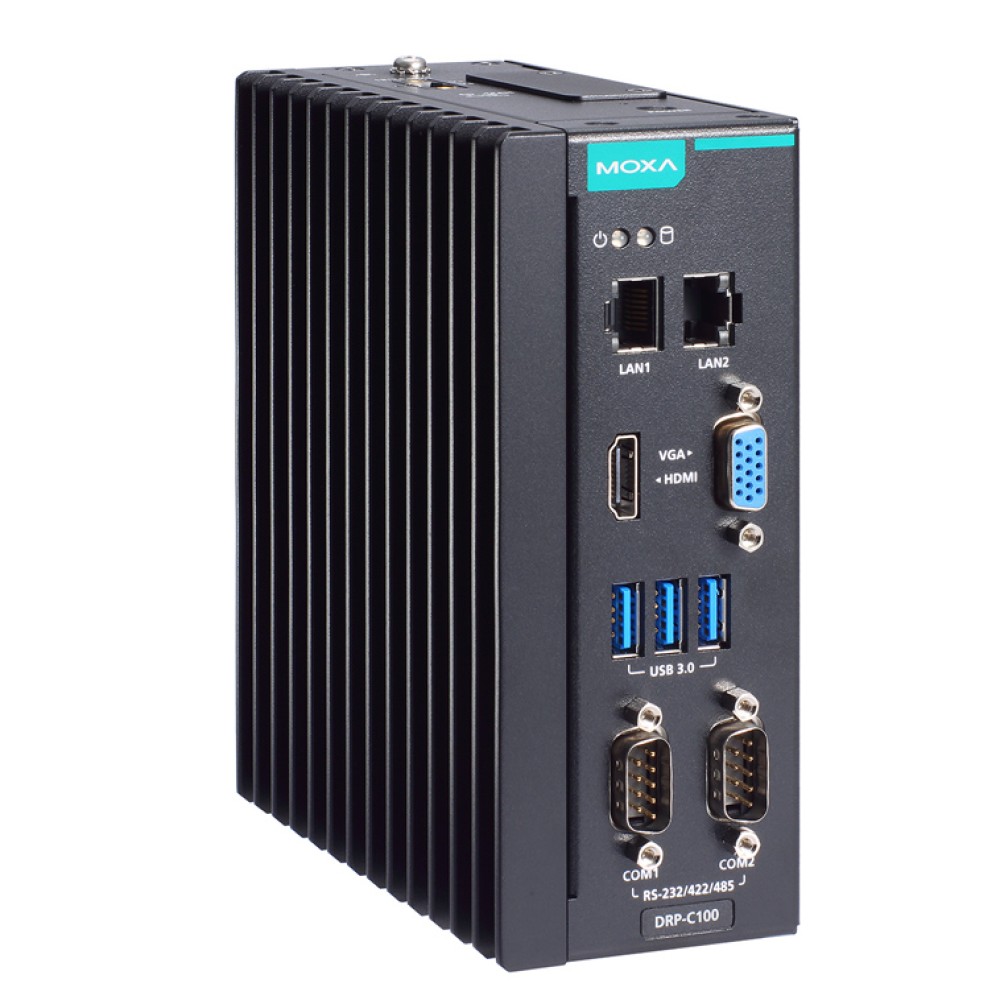

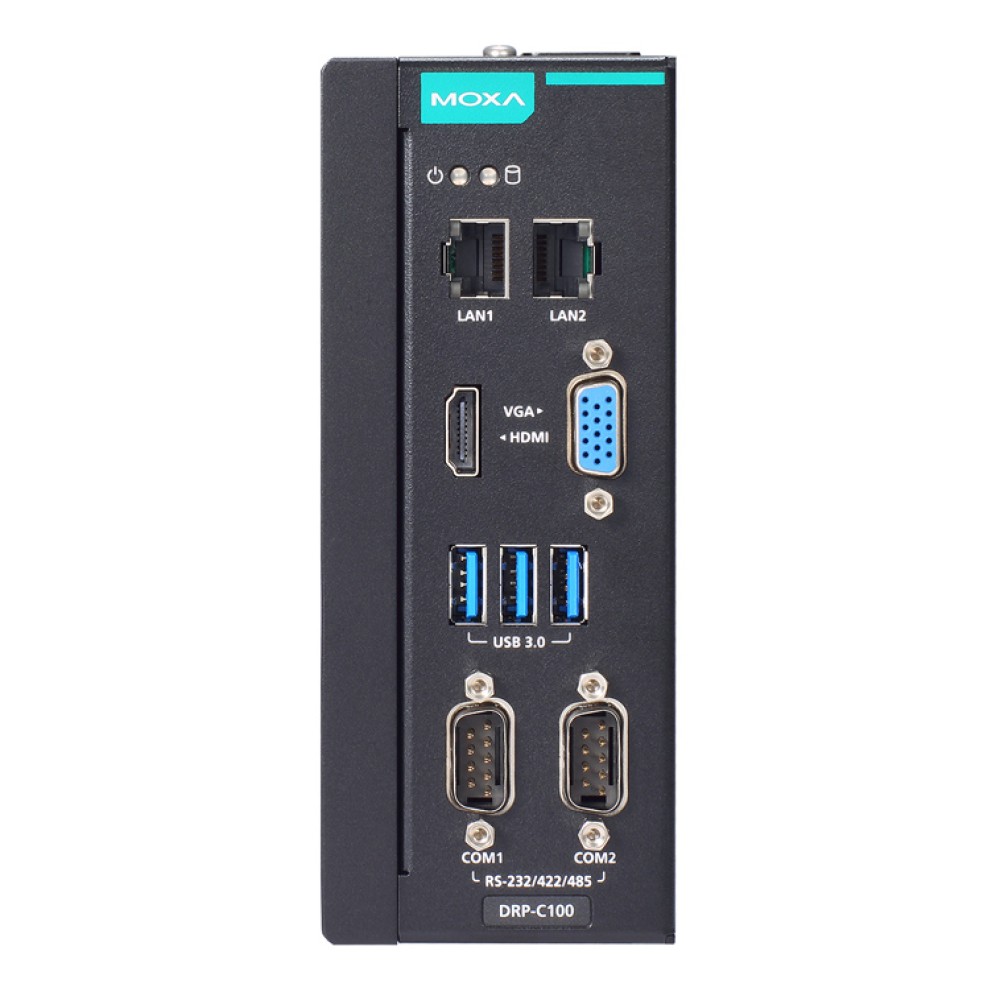

DRP-C100-C1-T/DRP-C100-C5-T/DRP-C100-C7-Tモデル

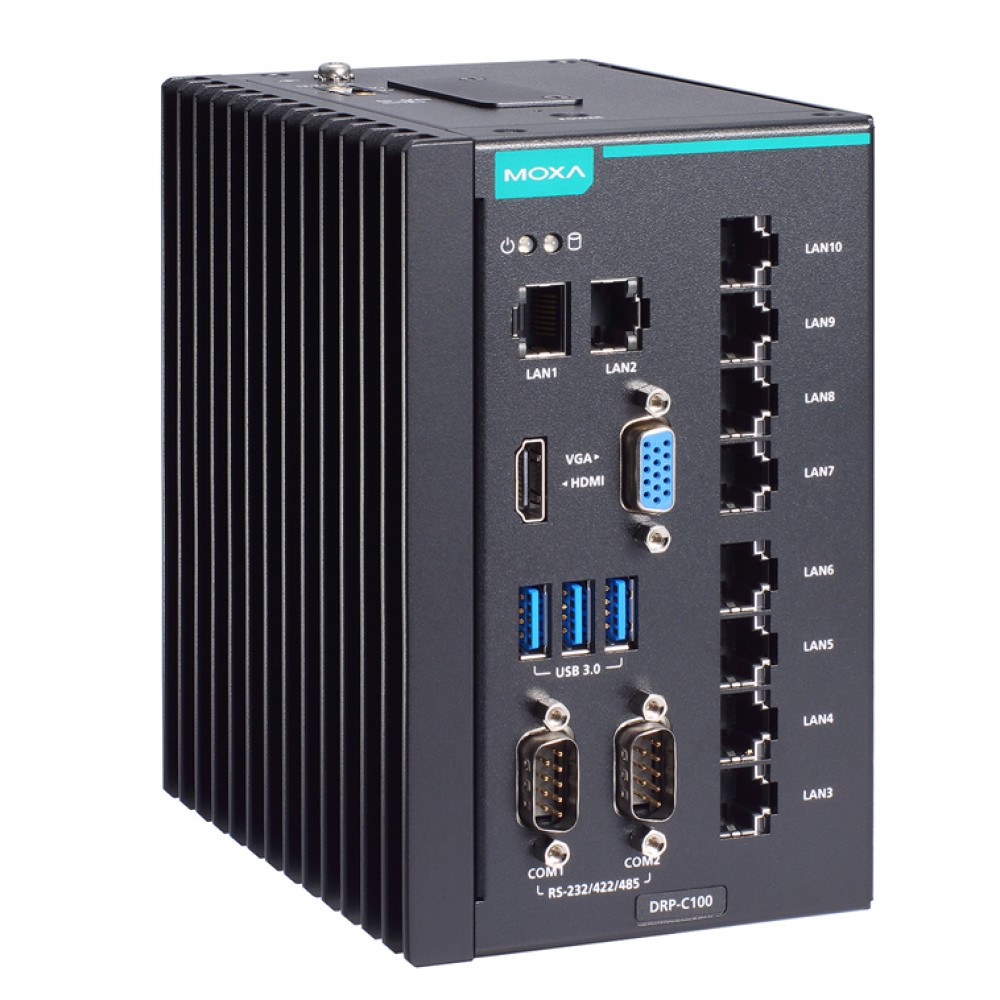

DRP-C100-C1-8L-T/DRP-C100-C5-8L-T/DRP-C100-C7-8L-Tモデル

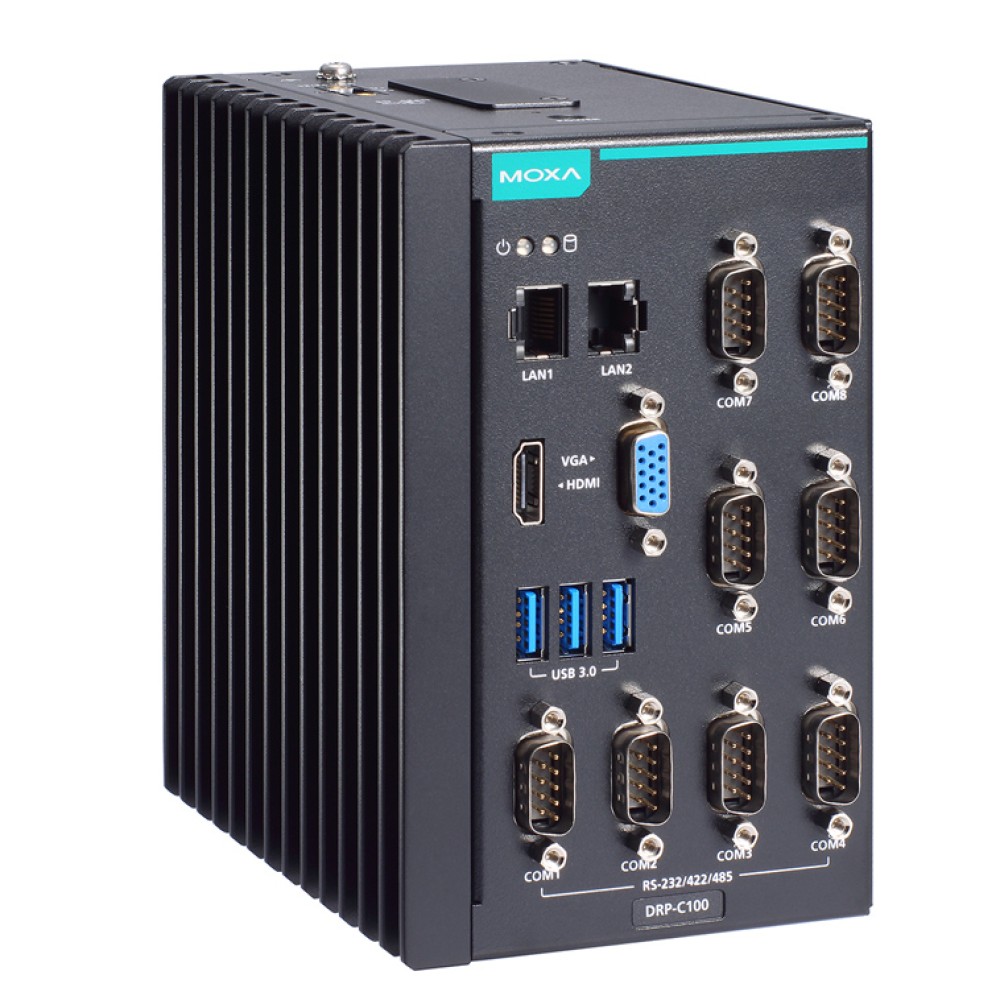

DRP-C100-C1-6C-T/DRP-C100-C5-6C-T/DRP-C100-C7-6C-Tモデル

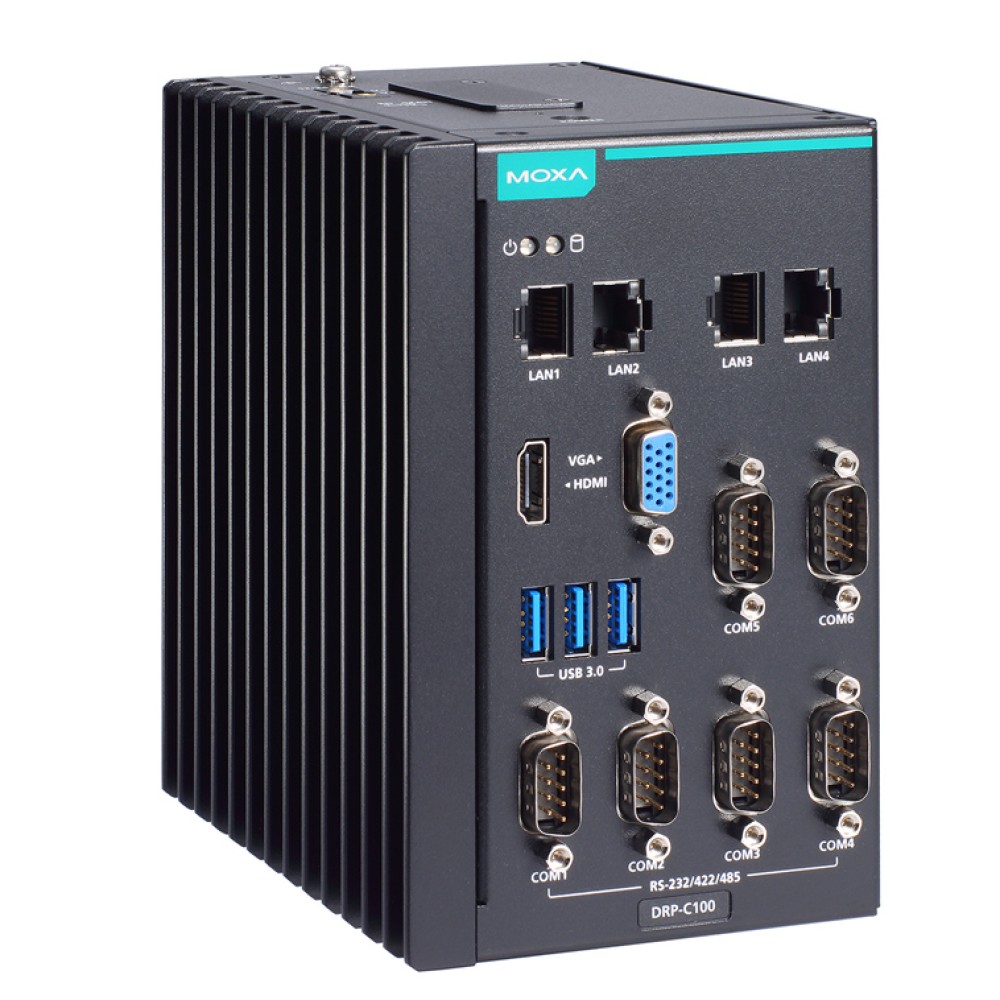

DRP-C100-C1-2L4C-T/DRP-C100-C5-2L4C-T/DRP-C100-C7-2L4C-Tモデル
サイズ (単位 = mm)
DRP-C100-C1-T/DRP-C100-C5-T/DRP-C100-C7-Tモデル
DRP-C100-C1-8L-T/DRP-C100-C5-8L-T/DRP-C100-C7-8L-Tモデル
DRP-C100-C1-6C-T/DRP-C100-C5-6C-T/DRP-C100-C7-6C-Tモデル
DRP-C100-C1-2L4C-T/DRP-C100-C5-2L4C-T/DRP-C100-C7-2L4C-Tモデル
