ATEN

VE7835

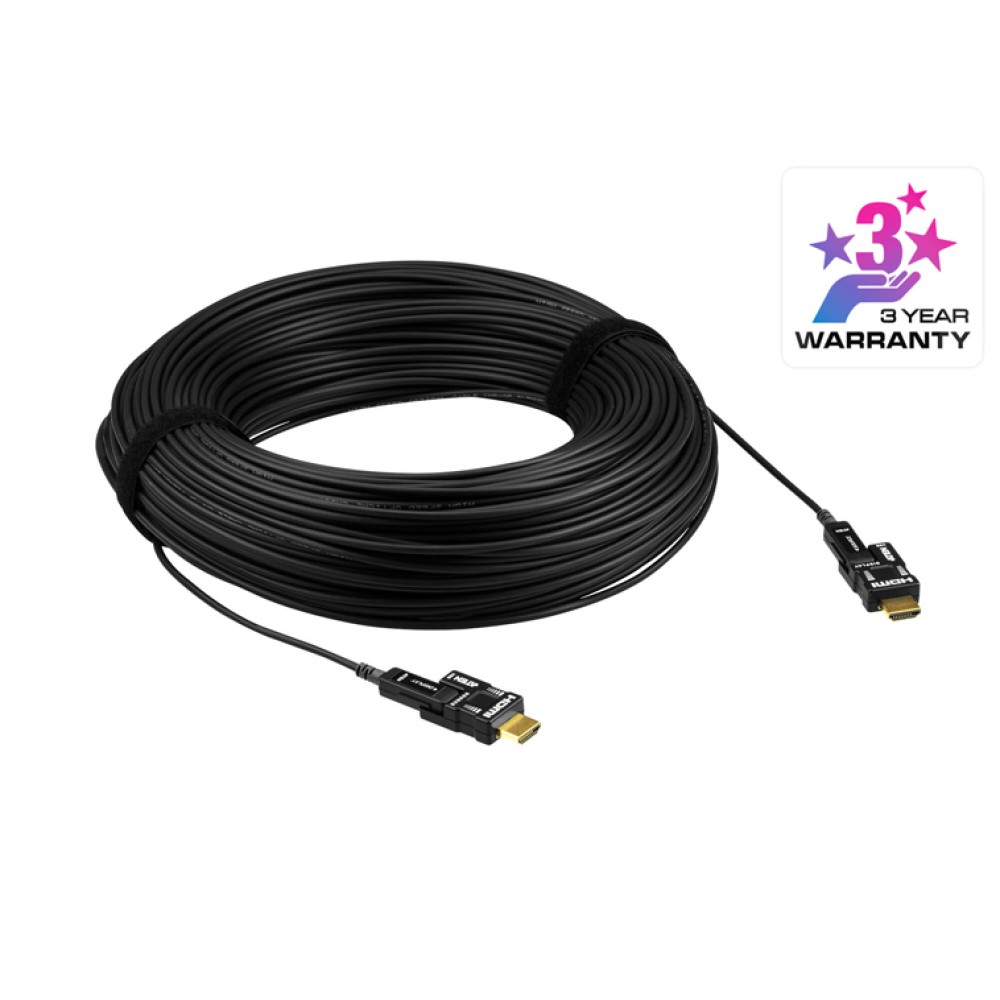

HDMIアクティブ光ケーブル

販売終了

本製品は販売を終了いたしました。

主な製品特長

HDMI 2.0(3D、Deep Color、True 4K)、HDCP2.2準拠
True 4K信号(4,096×2,160 @ 60Hz 4:4:4)の送信を100mまで延長可能
電磁波外部干渉テスト済み。クリアな送信が可能。
Dolby TrueHD and DTS-HD Master Audio搭載で複数音声チャネルに対応
ケーブル長さ100mを展開
ケーブル引っ張り強度：最大10kg、耐圧縮荷重：最大50kg

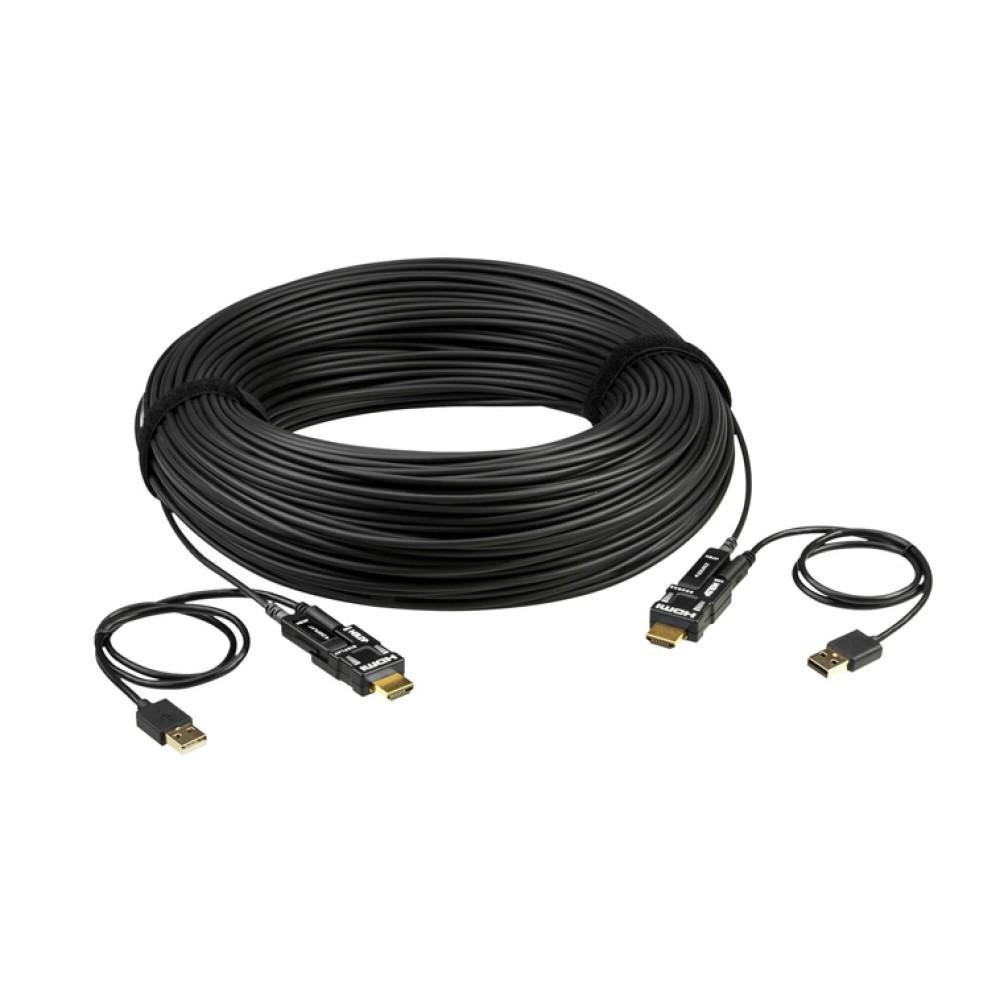

柔軟な互換性：USBケーブルを通して電源ソースの追加が可能
金めっきコネクタを採用し、安定した信号伝送を実現
国際基準の難燃フレーム採用(UL CMP-OF Plenum)

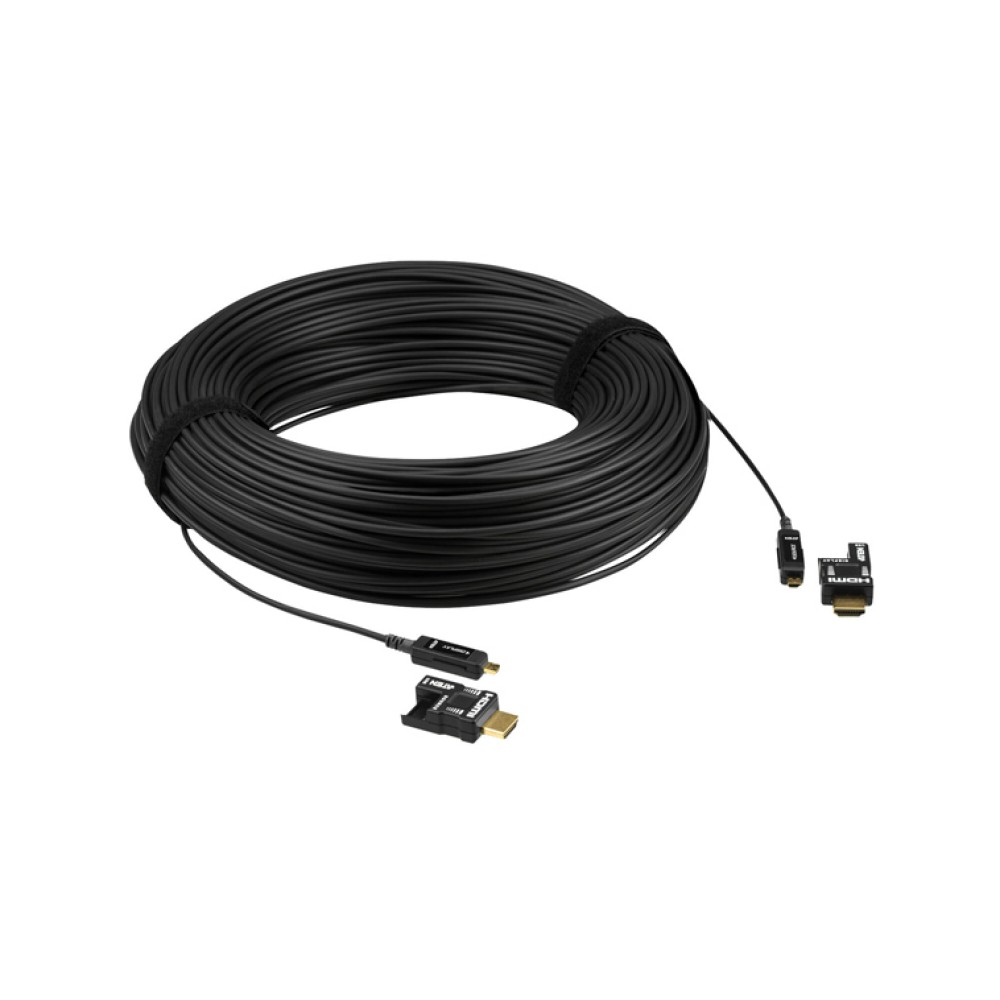

プラグ着脱可能で簡単装着
プラグアンドプレイ

※HDMI機器から電源出力が得られない場合、映像は表示されないのでご注意ください。
※本製品を敷設される場合、必ず配線前に実機での動作をご確認下さい。
*本製品はケーブル製品です

RoHS指令準拠

カテゴリー

製品に関するお問い合わせ

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

概要
仕様
詳細情報
型番

VE7835は、ATEN独自のAOC+TM技術を搭載し、入力信号と光信号を変換して、最適な高バンド幅データ伝送を実現するHDMIアクティブ光ケーブルです。この耐電波干渉の光ケーブルは、True 4K解像度で100mまで延長送信することができます。本製品はHDCP2.2、3Dを含むHDMI2.0に準拠し、色深度、18Gbpsのハイスピードバンド幅まで対応し、Dolby True HDとDTS-HS Master Audioの搭載により、確かな音声信号の伝達を実現します。本製品のデザインには、着脱可能なアダプタと金めっきコネクタを採用しており、公共駅やショッピングセンターのようなデジタルサイネージをさまざまな設定で延長伝送するのに、最適なソリューションとなっています。

ケーブル長	100m
ケーブルタイプ	ケーブルタイプ: ファイバと銅ワイヤのハイブリット光ケーブル HDMI スタンダード: 高速HDMIケーブル (HDMI 2.0準拠) 構造：断熱銅ワイヤー ×6 (28 AWG) ファイバ ×4
ビデオ入力
インターフェース	HDMI 19-pin タイプA オス ×1 HDMI タイプD オス ×1
ビデオ出力
インターフェース	HDMI 19-pin タイプA オス ×1 HDMI タイプD オス ×1
ビデオ
最大データ伝送速度	18 Gbps (6 Gbps/チャンネル)
最大ピクセルクロック	600 MHz (最大)
規格準拠	HDMI 2.0 (3D, 色深度, 4K, HDR) HDCP 2.2 カラーサンプリング：4:4:4 / 4:2:2 / 4:2:0 色深度：30 / 36 / 48 bit
最大解像度	4,096×2,160 / 3,840×2,160 @ 60 Hz (4:4:4)
信号タイプ	TMDS / HDCP 2.2 / EDID / CEC
オーディオ
入力	PCM 8チャンネル, Dolby Digital True HD, DTS-HDマスターオーディオ
出力	PCM 8チャンネル, Dolby Digital True HD, DTS-HDマスターオーディオ
被覆
材質	PVC
消費電力	DC5.3V:0.63W:2.15BTU
電源仕様	Micro USB → USBケーブル (45cm) 5V (USBケーブルからの給電)
認証	CE / FCC / RoHS2 / UL CMP-OF
項目	曲げ半径最小6mm ケーブル引っ張り強度：最大10kg、耐圧縮荷重：最大50kg 電磁波外部干渉テスト済み
動作環境
動作温度	0～50℃
保管温度	-20～70℃
湿度	0～85% RH、結露なきこと
ケース
ケース材料	ABS樹脂
標準外径	3.4mm (±0.2mm)
導体サイズ	銅ワイヤー (28AWG)
導体材質	銅
重量	1.64 kg

構成図

VE7835	HDMIアクティブ光ケーブル (最大距離 100m)
