ATEN

VP1420

12.5-50 mm F1.4昼夜用レンズ

主な製品特長



アナログ/デジタルAVをマトリックス切替

  • 4系統のマルチフォーマット入力に対応 - 3系統のHDMI入力と1系統のVGA入力
  • 2系統のHDMI出力
  • オーディオ・エンベデッド機能 - ステレオオーディオは、HDMI出力へのエンベデッドやステレオライン出力への分離が可能
  • オーディオ・ディエンベデッド機能 - HDMIオーディオからステレオライン出力への抽出が可能
  • 自動切替機能 - 新しいソースが接続されると自動的に認識し切替を実行

HDビデオを最適に出力

  • 最大解像度4K60p - HDMI:4096×2160@60Hz (4:4:4)
  • 4K HDR対応
  • スケーラ機能 - アップスケールされたビデオ(最大4K)はディスプレイAに、ダウンスケールされたビデオ(最大1080p)はディスプレイBにそれぞれ表示
  • EDIDエキスパート(エミュレーション機能) - 自動/手動で適切なEDIDモードを選択可能
  • HDMI(3D、Deep Color、4K)、HDCP 2.2準拠

多様で無駄のない操作性

  • 複数の操作オプションを提供 - フロントパネルのプッシュボタン、IRリモコン、RS-232C、インターネット経由でのWeb GUI操作
  • スタンバイモード対応により省電力と高速起動を実現
  • CEC対応
  • VPK104(4ボタン接点リモートパッド)を併用してボタンによるリモート制御が可能

RoHS指令準拠

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番

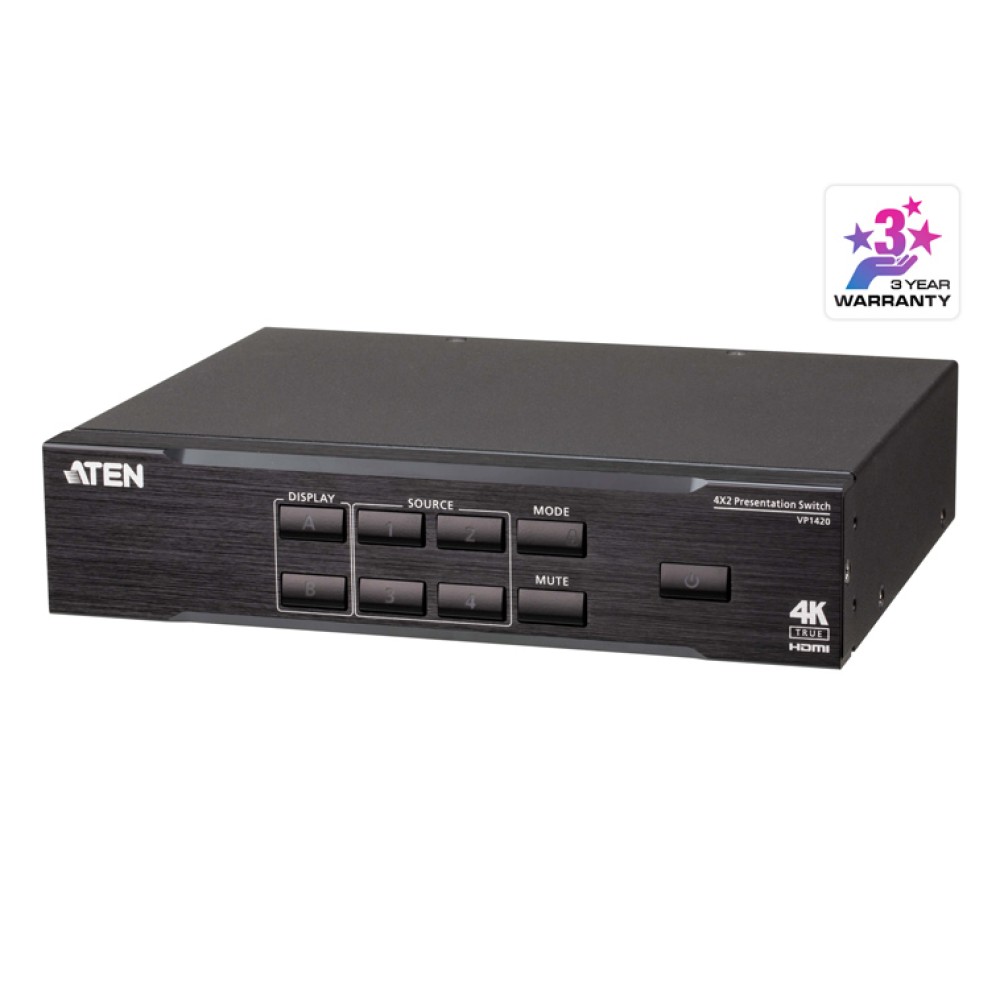

VP1420は、ビデオマトリックススイッチャーの機能に、4K60pスケーラとオーディオプロセッサ、そしてアナログ→デジタルコンバータの機能を統合した多機能プレゼンスイッチャーです。4系統の入力から任意に選択した信号を2系統の4K60p信号として出力できる本製品は、ビジネスシーンにおけるプレゼンの効率化と与える印象の強化を目的として開発されました。また、本製品はテーブルの下やシステムラックへと簡単にマウントできるのが特長です。

操作はフロントパネルのプッシュボタン、IRリモコン、RS-232C、イーサネット経由でのWeb GUIから用途に応じてお選びいただけるため、システムデバイスの数を抑えられるだけでなく、操作の複雑さを解消することも可能です。本製品は、中小企業や教育現場でのプレゼン環境への導入に適しており、ミーティングルーム、教室、トレーニングルームでお使いいただけます。また、これ以外のシーンでも、展示会やホテルなどプレゼンが必要とされる環境でご活用いただけます。

VP1420

True4K HDR対応

4K HDR最大4096×2160@60Hz(4:4:4)の解像度対応。プレゼンテーションで鮮やかなコンテンツを提供します。

True4K HDR対応

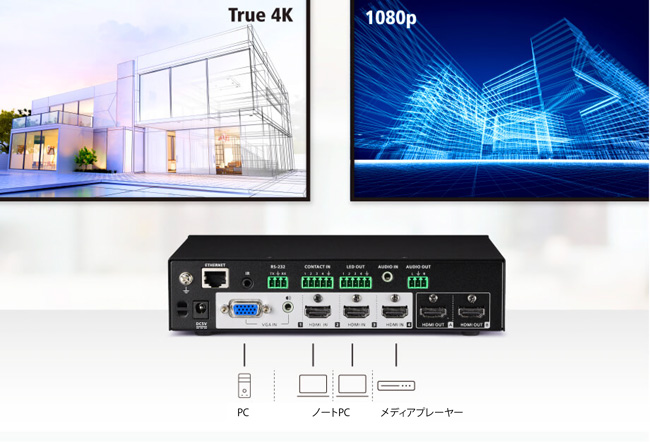

完璧にスケーリングされたスムーズなAV切替え

最大4つのソース(HDMI×3、VGA×1)を接続可能。スムーズな切替えでTrue4Kと1080pが完全にスケーリングされたコンテンツを同時に表示することができます。

スムーズなAV切替

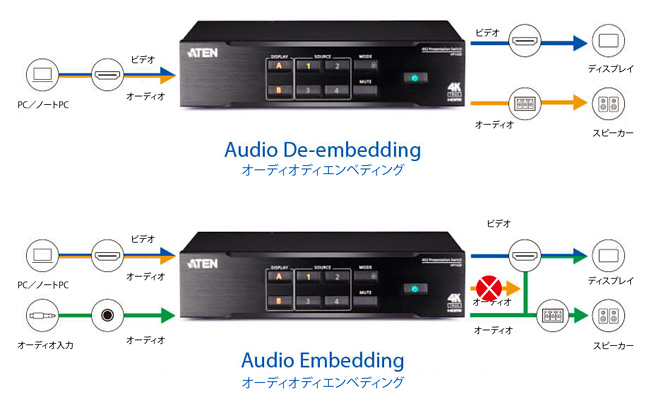

フレキシブルなオーディオエンベディング/ディエンベディング

ステレオオーディオのエンベディングとHDMIオーディオのディエンベディングから複数のオーディオ出力に対応。お好みのオーディオ設定を簡単に最適化します。

True4K HDR対応

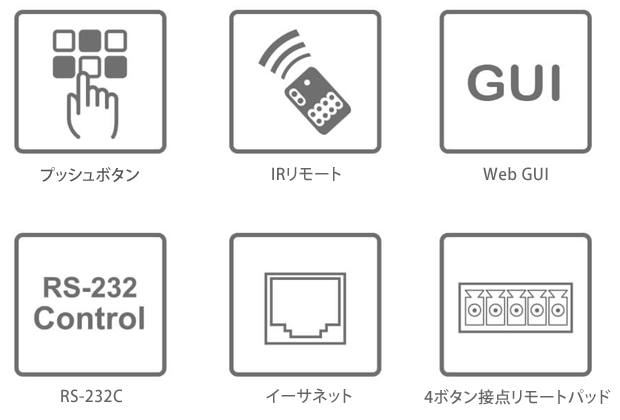

多機能でも合理的なコントロール

フロントパネルのプッシュボタン、IRリモート、Web GUIおよびRS-232C、イーサネット、コンタクトクロージャなどの制御インターフェースを介して合理的な操作を実現。

スムーズなAV切替

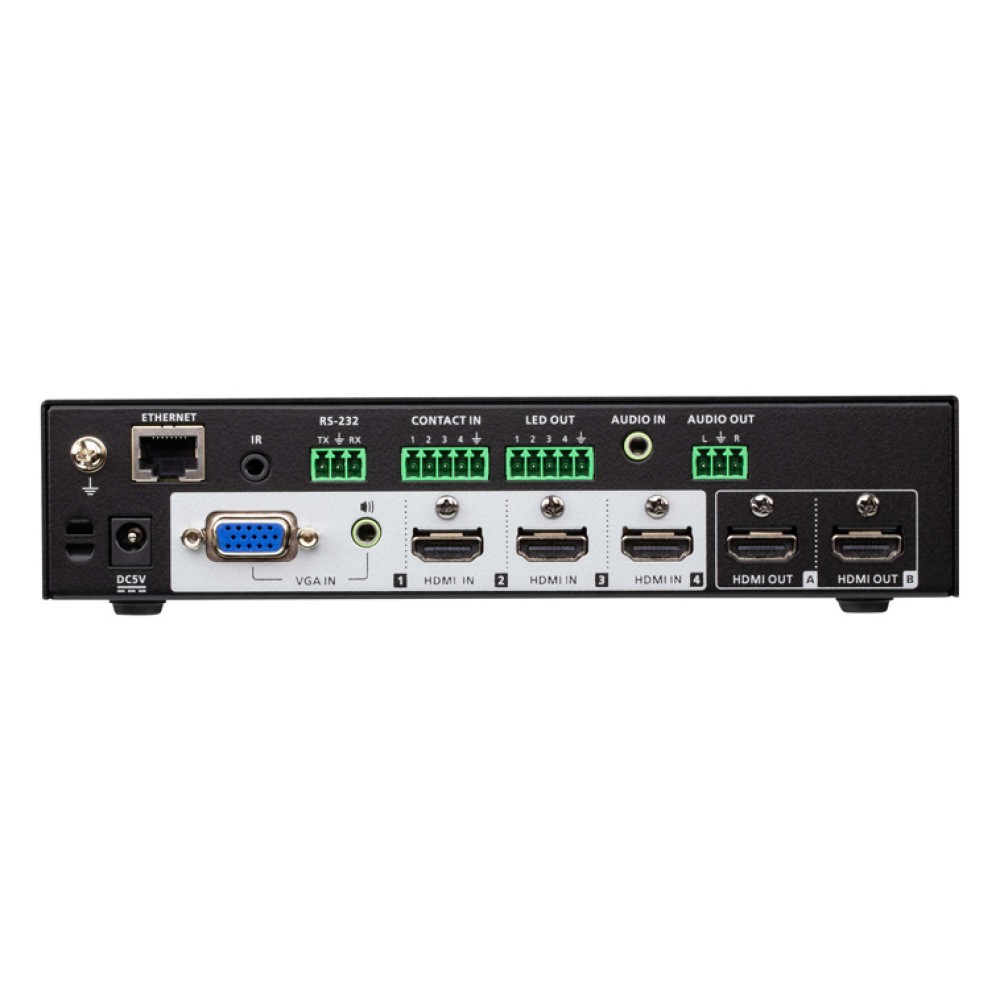

ビデオ入力
インターフェース HDMI Type-A メス×3 (Black)
D-sub15ピン メス×1 (Blue)
最大距離 HDMI - 4K@60Hz (4:4:4):3m
4K@30Hz:10m
1080p@60Hz:15m
VGA - 1920×1200@60Hz:15m
ビデオ出力
インターフェースHDMI Type-A メス×2 (Black)
最大距離 HDMI - 4K@60Hz (4:4:4):3m
4K@30Hz:10m
1080p@60Hz:15m
ビデオ
最大解像度 HDMI:最大4096×2160 / 3840×2160@60Hz (4:4:4)
VGA:最大1920×1200@60Hz
規格準拠 HDMI (3D、Deep Color、4K)、4K HDR
HDCP 2.2準拠、CEC
オーディオ
入力 ステレオオーディオ (VGA):ステレオミニジャック メス×1 (Green)
ステレオオーディオ (HDMI):ステレオミニジャック メス×1 (Green)
出力ライン出力 (アンバランス):3極着脱式ターミナルブロック×1
制御
RS-232C3極着脱式ターミナルブロック×1
IRステレオミニジャック メス×1 (Black)
イーサネットRJ-45 メス×1 (Silver)
スイッチ
電源プッシュボタン×1 (LED:Green / Orange)
ビデオ入力ポートの選択プッシュボタン×4 (LED:Green)
ビデオ出力ポート選択プッシュボタン×2 (LED:Orange)
選択 ミュート:プッシュボタン×1
モード/解除:プッシュボタン×1
EDID設定EDIDモード:デフォルト / ポート1 / リミックス
コネクター
電源DCジャック×1 (Black)
制御 <RS-232C>
 3極着脱式ターミナルブロック×1
<IR>
 ステレオミニジャック メス×1 (Black)
<イーサネット>
 RJ-45 メス×1 (Silver)
<コンタクト入力>
 5極着脱式ターミナルブロック×1
<LED出力>
 5極着脱式ターミナルブロック×1
 LED出力電源:+5 VDC、0.2A
消費電力DC5V:7.21W:38BTU
動作環境
動作温度0~40℃
保管温度-20~60℃
湿度0~80% RH、結露なきこと
ケース
ケース材料メタル
重量1.09 kg
サイズ(W×D×H)200×160.5×44 mm

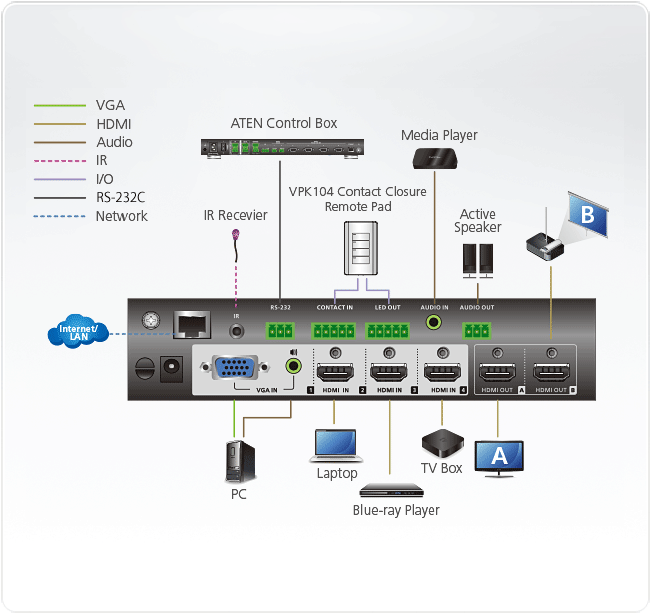

構成図

構成図

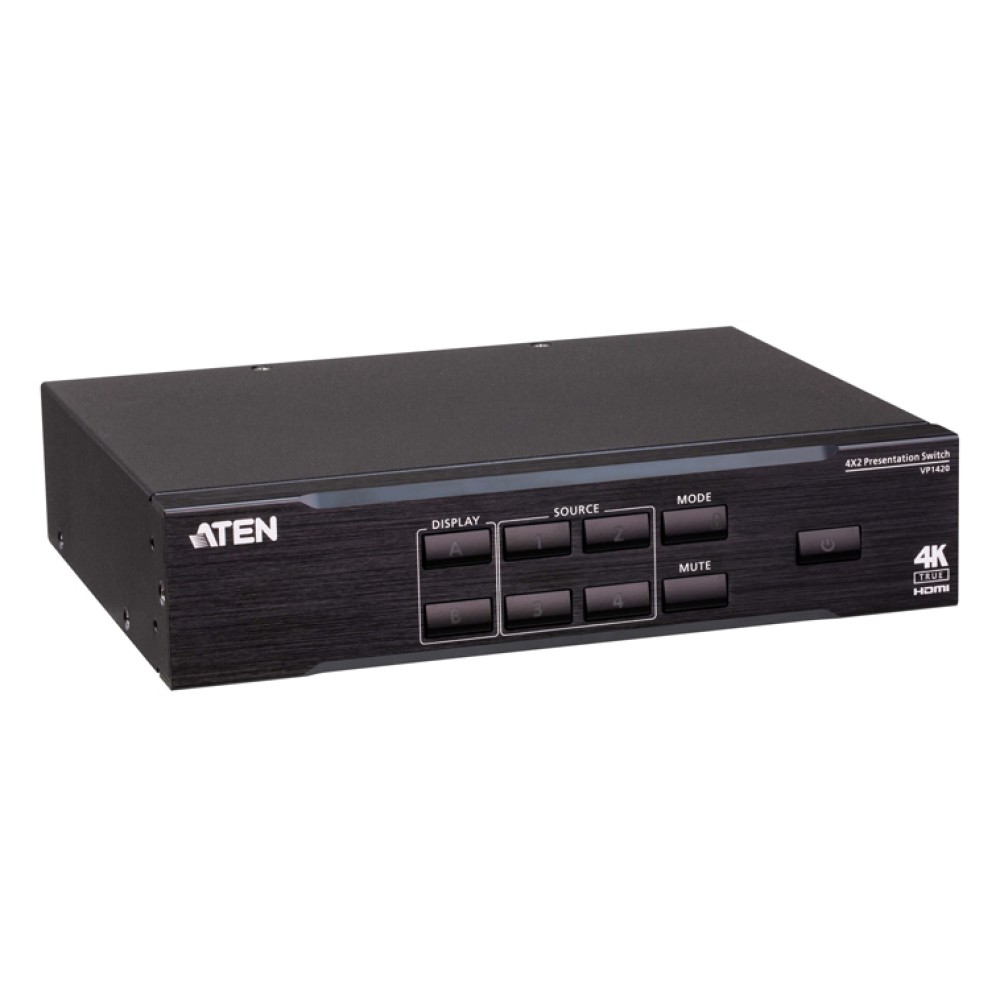

VP1420 4入力2出力プレゼンマトリックススイッチャー (4K60p対応)
