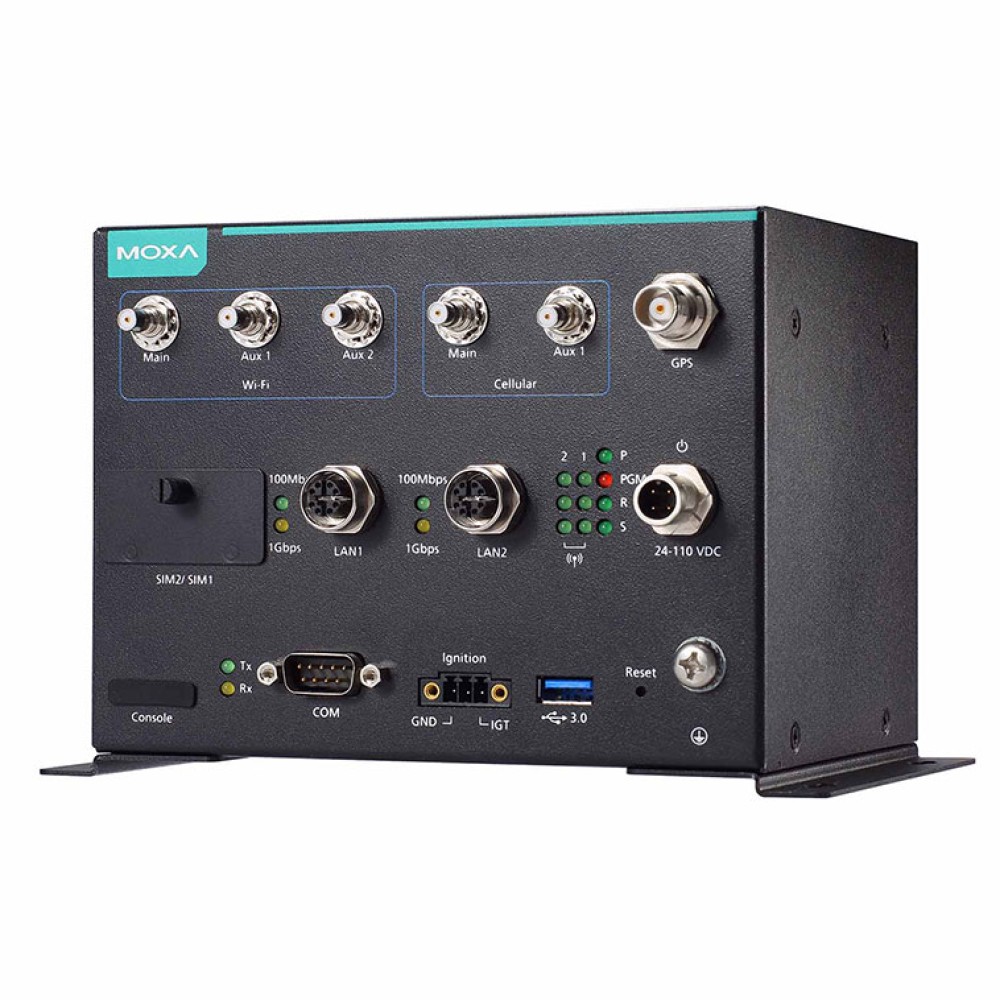

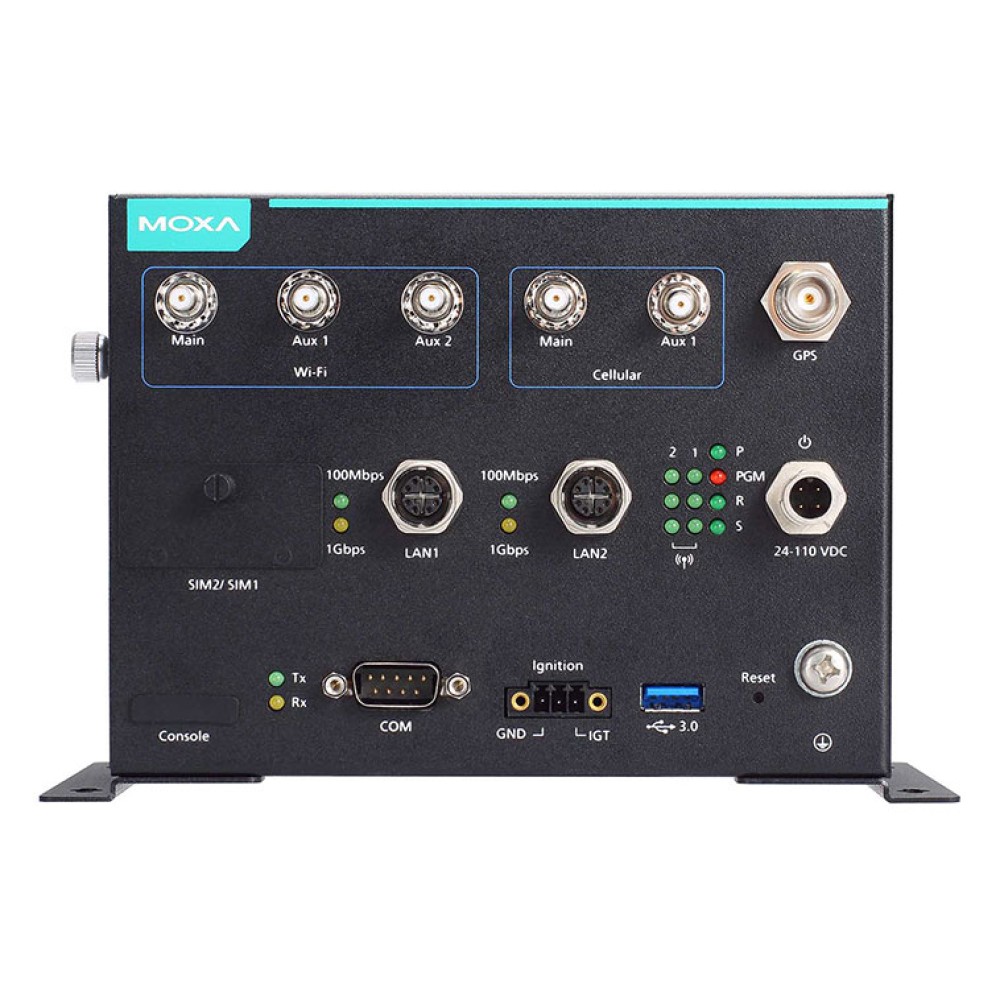

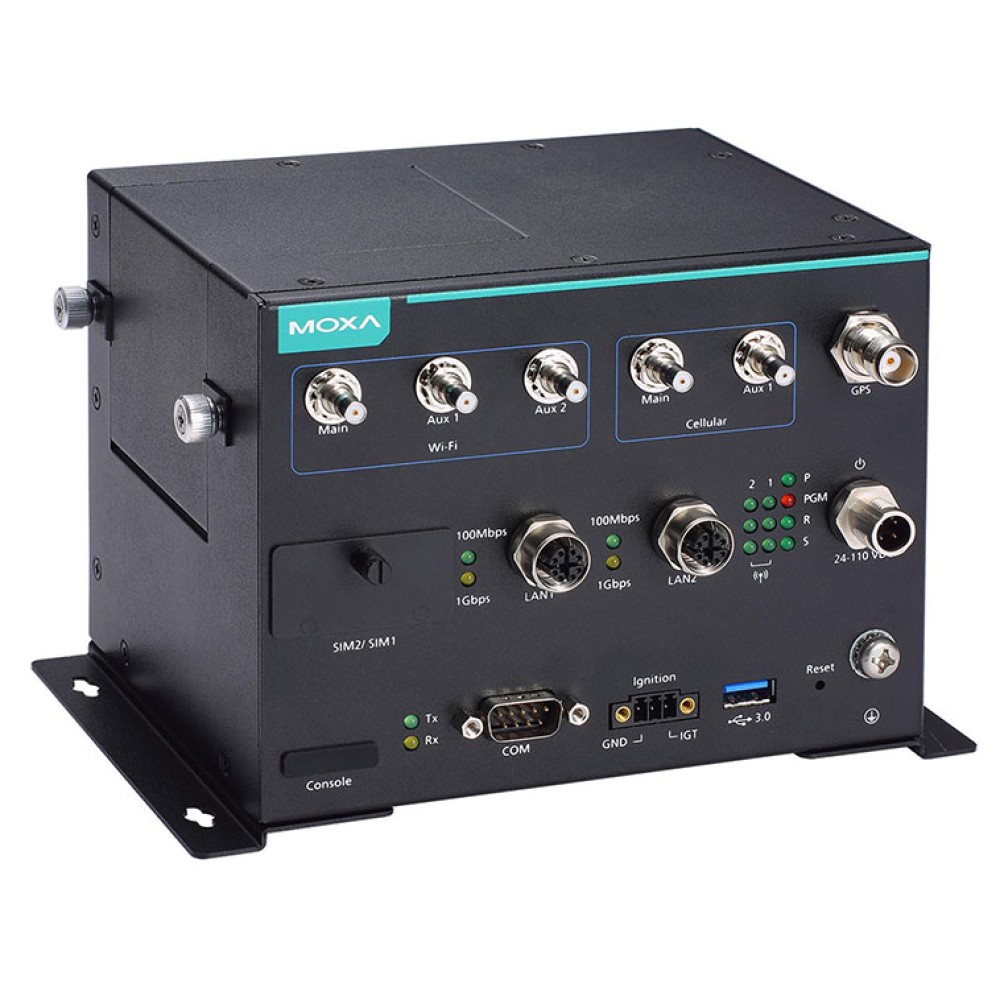

UC-8540-LX
Arm Cortex-A7 デュアルコア 1GHz 列車 - 地上間コンピューター
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 1つのWWAN接続をサポート、2つのSIMカードスロット搭載
- 1つのWLAN (IEEE 802.11 a/b/g/n/ac) 接続をサポート
- シングルパネルI/O設計により、設置スペースを削減し、メンテナンスが容易
- フロントパネルからアクセスできるため、メンテナンスが容易
- 車両アプリケーションに最適なパワーイグニッション機能を使用した24～110 VDCの絶縁型電源入力
- EN 50155 Tx準拠の動作温度範囲 (-40～70℃) に対応し、過酷な環境でも使用可能
- EN 50155 全必須テスト項目に準拠 ※
- 5年保証
この製品は、EN 50155規格で定義されている鉄道車両用途に適しています。
より詳細な情報については、こちらをご参照下さい：
EN_50155_Compliance.pdf (PDF/英語)
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
MoxaのUC-8540は、交通輸送アプリケーションのために特別に設計された革新的なコンピューティングプラットフォームです。そのシングルサイドI/O設計は、一般的に通信デバイスを設置するための十分なスペースを持たない車両アプリケーションに最適です。前面からアクセスできるため、SIMカードや配線ケーブルの取り付けや交換が簡単です。ユーザーは、ワイヤレスモジュール、mSATAカード、およびRTCバッテリーを上または下から取り付けたり交換したりできるため、メンテナンスが簡単です。
UC-8540には、4G/LTEモジュールをサポートするためのUSB信号付きの1つのmini PCIeスロットと、Wi-FiモジュールをサポートするためのPCIe/USB信号付きの1つのスロットがあります。4G/LTEモジュールには2つのSIMカードスロットがあります。これらの使用により、ワイヤレス管理機能を備えたMoxaデバイスのリモート管理プラットフォームである内蔵MIRF 2.0を活用することで、冗長セルラーネットワーク通信またはジオフェンシングSIMカードの選択が可能になります。
UC-8540は、車両から地上への通信ゲートウェイ、TCMS T2G (列車-地上間) ゲートウェイ、モバイル状態監視ユニット、イーサネット車両編成ネットワークT2Gゲートウェイ、車載ワイヤレス自動料金徴収ユニットなどのアプリケーションで、通信中心のコンピューティングプラットフォームとして使用できます。 ※
UC-8540はDebian 8 Linuxカーネル4.1ベースのオープンプラットフォームを使用しているため、ソリューションプロバイダは、DebianのAPT (Advanced Packaging Tools) を使用してソフトウェアパッケージを管理したり、MoxaのAPIライブラリおよびGNU Cライブラリを使用してソフトウェアアプリケーションを開発できます。
ワイヤレスモジュールは別売りです。詳細については、お問い合わせください。
| コンピューター | |
| CPU | Armv7 Cortex-A7 デュアルコア 1 GHz |
|---|---|
| プリインストールストレージ | 8 GB eMMC |
| サポートOS | Linux Debian 8 (Linux kernel v4.1) |
| プリインストールシステムメモリ | 1 GB DDR3L |
| ストレージスロット | mSATAスロット×1, ミニPCIeソケット内蔵 |
| コンピューターインターフェース | |
| TPM |
TPM v2.0 (HW V1.1.0 以降) |
| 拡張スロット | mPCIeスロット×2 |
| イーサネットポート | オートセンシング 10/100/1000 Mbpsポート (M12 Xコード) ×2 |
| セルラーアンテナコネクター | QMA×2 |
| USB 3.0 | USB 3.0ホスト×1, タイプAコネクター |
| Wi-Fiアンテナコネクター | QMA×3 |
| シリアルポート | RS-232/422/485ポート×1, ソフトウェア選択可能 (DB9オス) |
| SIM数 | 2 |
| コンソールポート | RS-232 (TxD, RxD, GND), 4ピン ヘッダー出力 (115200, n, 8, 1) |
| GPSアンテナコネクター | TNC×1 |
| SIMフォーマット | Micro |
| 入出力インターフェース | |
| ボタン | リセットボタン |
| LEDインジケーター | |
| システム | Power×1 System Ready×1 Programmable×1 |
| LAN | 各ポートに2 (10/100/1000 Mbps) |
| シリアル | 各ポートに2 (Tx, Rx) |
| ワイヤレス信号強度 | セルラー/Wi-Fi×6 |
| シリアル信号 | |
| RS-232 | TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
| RS-422 | Tx+, Tx-, Rx+, Rx-, GND |
| RS-485-2線 | Data+, Data-, GND |
| RS-485-4線 | Tx+, Tx-, Rx+, Rx-, GND |
| GPSインターフェース | |
| 方向精度 | 0.3 度 |
| 産業用プロトコル | NMEA 0183, バージョン4.0 (V2.3 または V4.1 に設定可能), UBX, RTCM |
| レシーバータイプ | 72チャネル u-blox M8エンジン |
| タイムパルス | 0.25 Hz ～ 10 MHz |
| 速度精度 | 0.05 ms |
| 電源パラメーター | |
| 入力電圧 | 1.66 A @ 24 VDC, 0.36 A @ 110 VDC |
| 入力電流 | 24 ～ 110 VDC |
| 電源コネクター | M12 Aコード 4ピン オス コネクター |
| 消費電力 | 40 W (最大) |
| 筐体特性 | |
| サイズ (耳付き) | 190 × 120 × 125 mm |
| サイズ (耳なし) | 160 × 120 × 120 mm |
| ハウジング | メタル |
| 取り付け方法 | ウォールマウント |
| IP保護等級 | IP40 |
| 重さ | 製品のみ：1,600 g |
| 環境 | |
| 周囲相対湿度 | 5 ～ 95% (結露なきこと) |
| 動作温度 | -25 ～ 55℃ |
| 保管温度 (パッケージ含む) | -40 ～ 85℃ |
| 規格および認証 | |
| EMC | EN 55032/35 |
| EMI | CISPR 32, FCC Part 15B Class A |
| EMS |
IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 PFMF |
| 鉄道 |
EN 50121-4 EN 50155 |
| 鉄道防火 | EN 45545-2 |
| 安全 |
EN 62368-1 IEC 62368-1 |
| 衝撃 | IEC 60068-2-27, IEC 61373, EN 50155 |
| 振動 | IEC 60068-2-64, IEC 61373, EN 50155 |
| 宣言 | |
| グリーン製品 | RoHS, CRoHS, WEEE |
| 保証 | |
| 保証期間 | 5 年 |
| 詳細 | Moxa社 製品保証方針 |

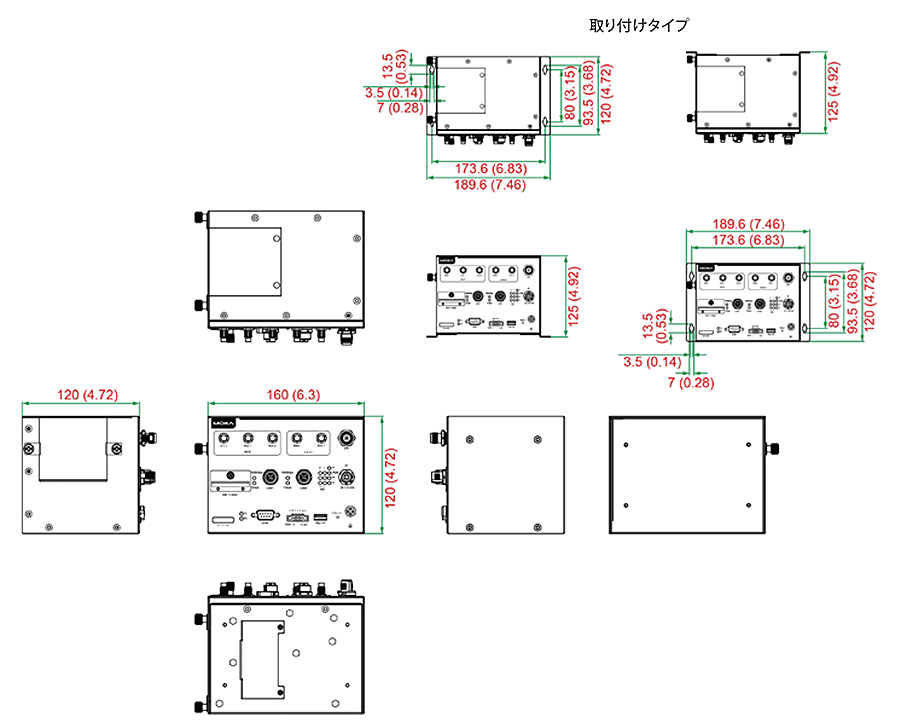

サイズ (単位=mm (inch) )

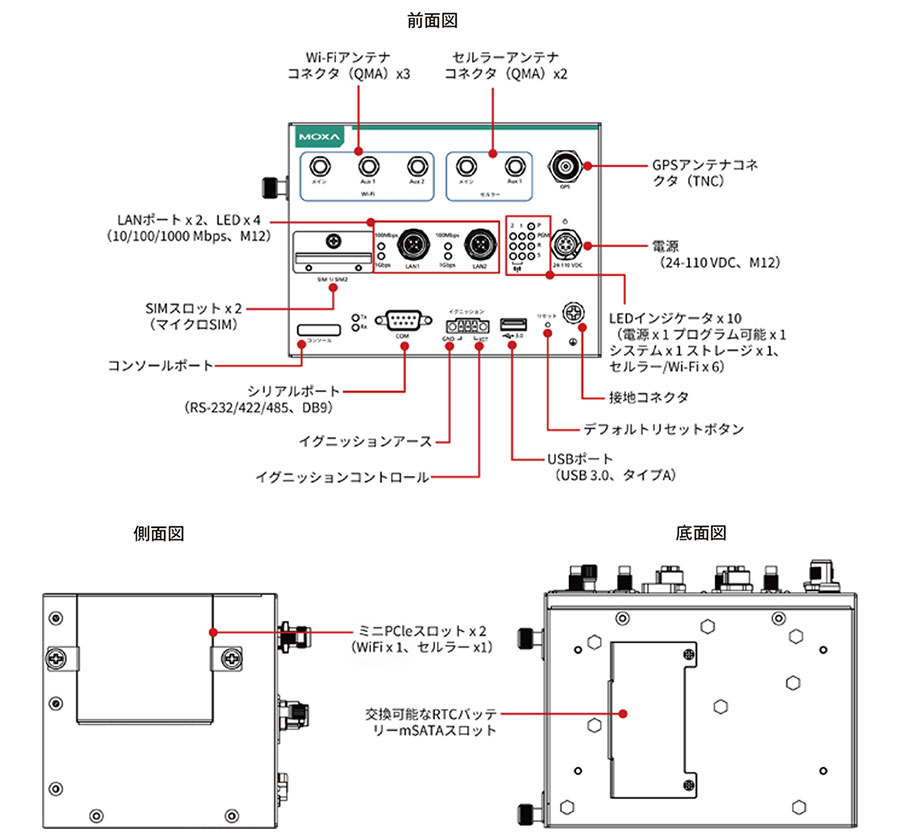

外観図
| UC-8540-LX | Arm Cortex-A7 デュアルコア 1GHz 列車 - 地上間コンピューター アンテナコネクタータイプ：QMA 動作温度：-25 ～ 55℃ |
|---|
アクセサリー (別売り)
| Wi-Fiワイヤレスモジュール | |
| UC-8500-WLAN33-Q-AC | Wi-Fi 5 (802.11ac) モジュール (トランスミッター×2 および レシーバー×2) ケーブル付きQMAコネクター×2 mPCIeアダプターブラケット×1 (ネジ×4付き) サーマルパッド×1 |
|---|---|
| UC-8500-WLAN33-Q-AC-TELEC | Wi-Fi 5 (802.11ac) モジュール (トランスミッター×2 および レシーバー×2) ケーブル付きQMAコネクター×2 TELEC認定 |
| セルラーワイヤレスモジュール | |
| UC-8500-4GCat6-Q-NAMEU | LTE Cat. 6モジュール (北米およびヨーロッパ向け) ケーブル付きQMAコネクター×2 動作温度：-40 ～ 60℃ |
| UC-8500-4GCat6-Q-APAC | LTE Cat. 6モジュール (アジア太平洋地域向け) ケーブル付きQMAコネクター×2 動作温度：-40 ～ 60℃ |
| ケーブル | |
| CBL-F9DPF1x4-BK-100 | コンソールケーブル (4ピンコネクター) 1m |
| 電源アダプター | |
| PWR-24250-DT-S1 | デスクトップ電源 (電源コードが必要) 24 VDC 2.5 A 100 ～ 240 VAC 動作温度：0 ～ 40℃ |
| 電源コード | |
| PWC-C13AU-3B-183 | AUプラグ付き電源コード 1.83 m |
| PWC-C13CN-3B-183 | 3極 CNプラグ付き電源コード 1.83 m |
| PWC-C13EU-3B-183 | EU/KRプラグ付き電源コード 1.83 m |
| PWC-C13UK-3B-183 | UKプラグ付き電源コード 1.83 m |
| PWC-C13JP-3B-183 | JPプラグ付き電源コード 7A/125V 1.83 m |
| PWC-C13US-3B-183 | USプラグ付き電源コード 1.83 m |
UC-8540シリーズ 製品一覧
| UC-8540-LX | Arm Cortex-A7 デュアルコア 1GHz 列車 - 地上間コンピューター |
| UC-8540-T-LX | Arm Cortex-A7 デュアルコア 1GHz 列車 - 地上間コンピューター (ワイド温度モデル) |
| UC-8540-T-CT-LX | Arm Cortex-A7 デュアルコア 1GHz 列車 - 地上間コンピューター, コンフォーマルコーティング (ワイド温度モデル) |
Moxa Hazardous Substance Policies
本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。
このFAQはお役に立ちましたか？
ご不明な点がございましたら、下記よりお問い合わせください。
お問い合わせフォーム本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。
このFAQはお役に立ちましたか？
ご不明な点がございましたら、下記よりお問い合わせください。
お問い合わせフォーム本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。
このFAQはお役に立ちましたか？
ご不明な点がございましたら、下記よりお問い合わせください。
お問い合わせフォームMoxa Hazardous Substance Policies
本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。
このFAQはお役に立ちましたか？
ご不明な点がございましたら、下記よりお問い合わせください。
お問い合わせフォーム
TSN（Time-Sensitive Network）の導入
Moxa
2025/01/28

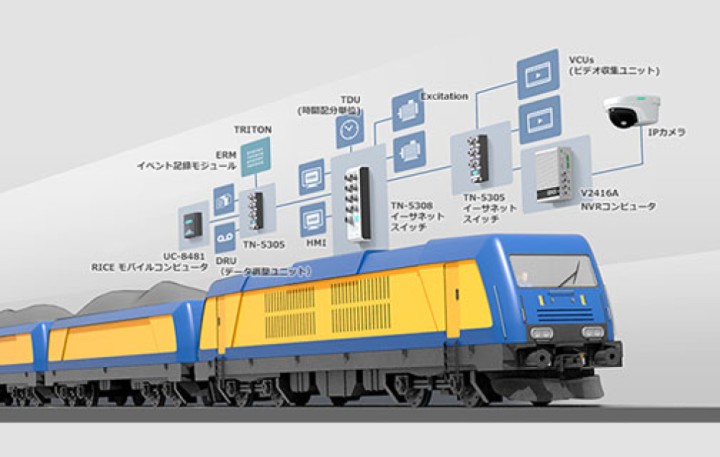

完全なEN 50155ポートフォリオ製品を使い目的に合わせたオンボードCCTVソリューションを実現
