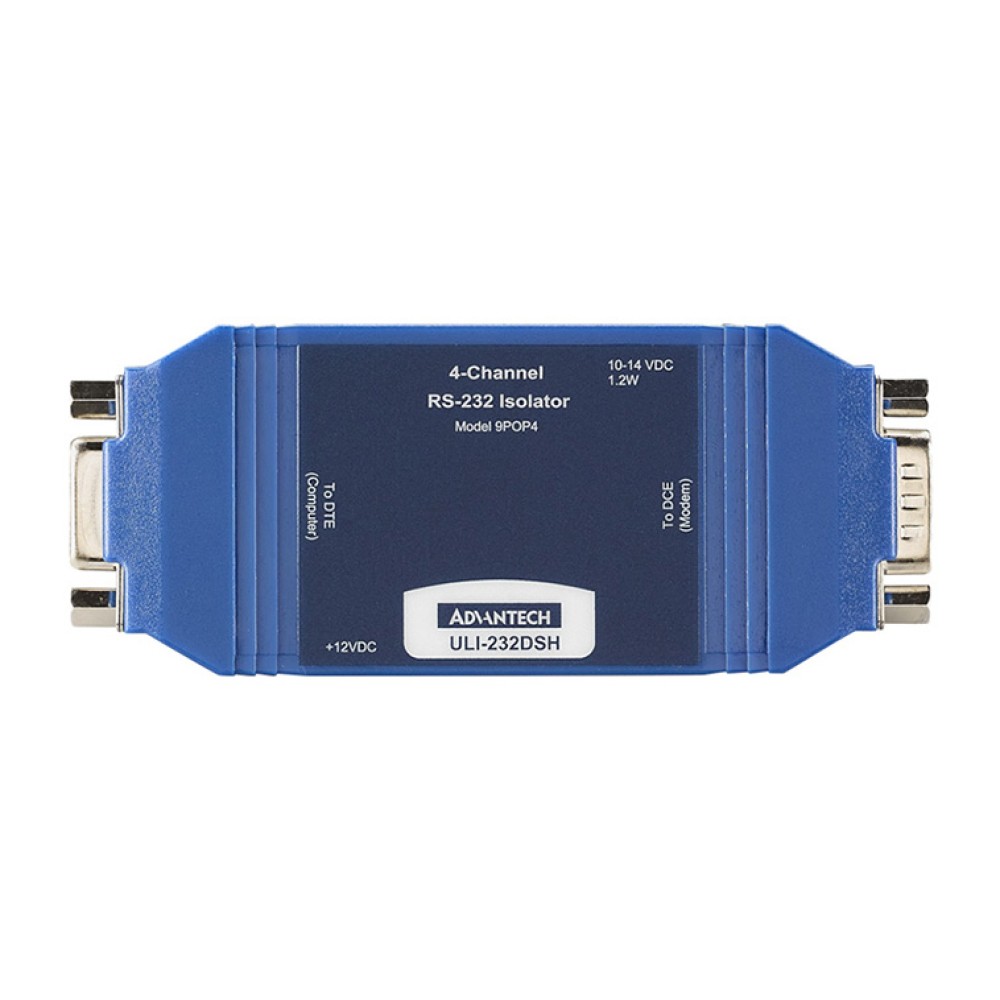

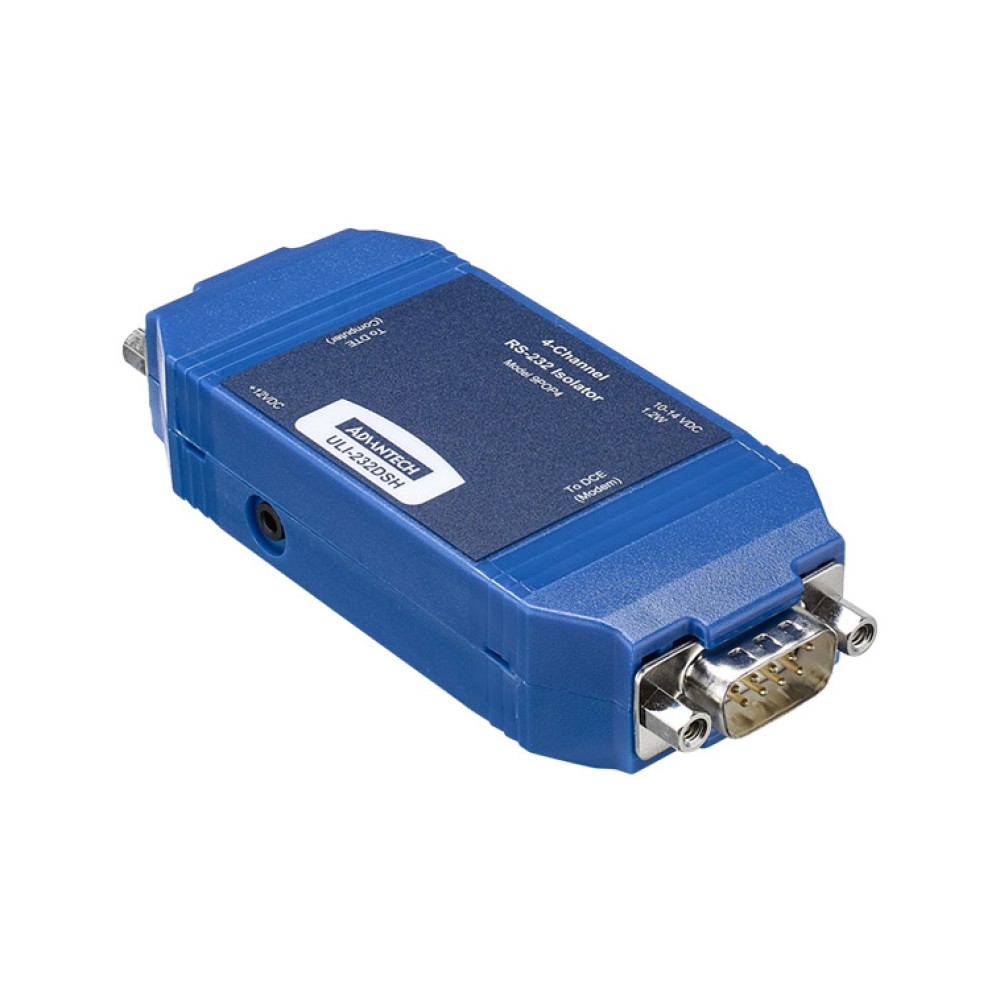

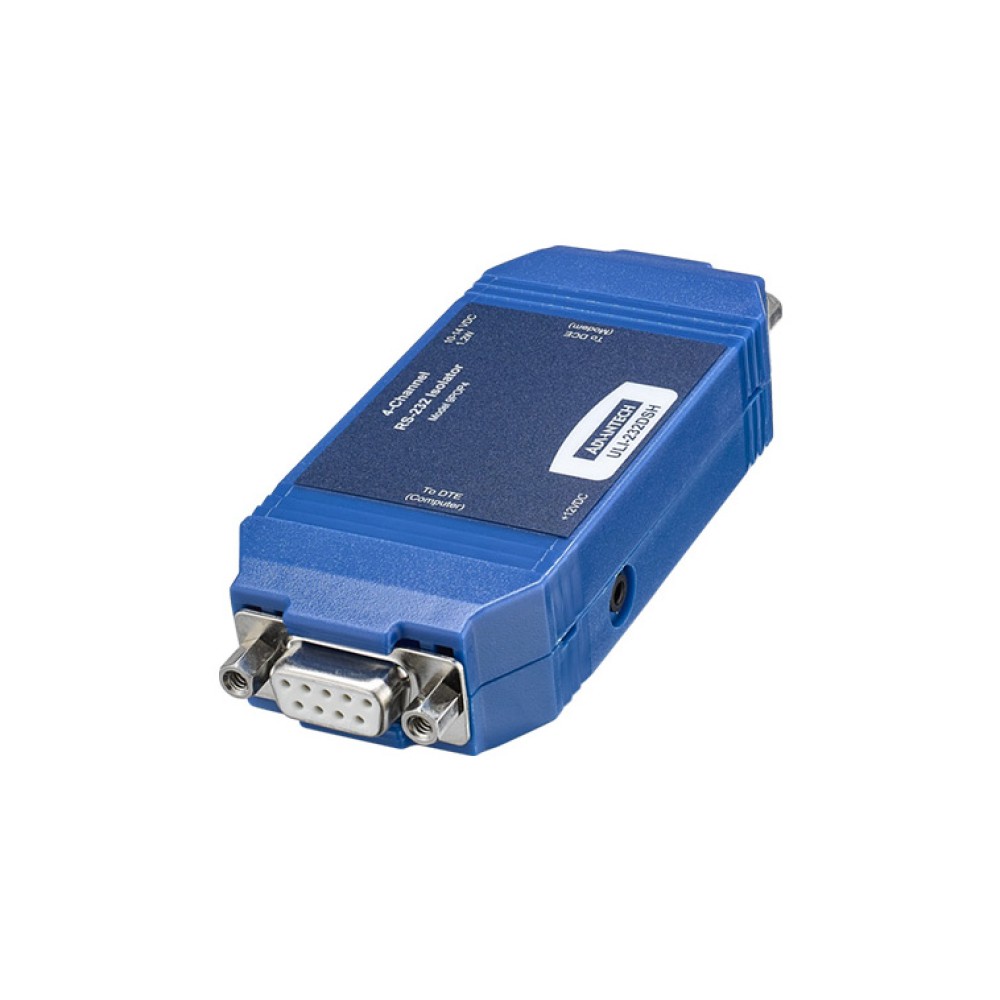

BB-9POP4
RS-232C 産業用アイソレータ
×
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 2.5kVアイソレーション
- ESD保護 - 15kV
- 最大4チャンネル保護
- 230.4kbps
- 低パワーシリアルポート
- コンパクトIP30保護等級プラスティックケース
カテゴリー
シリーズ
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
RS-232C産業用アイソレータ9POP4は、雷サージ、偶発的な高電圧短絡、グランドループからRS-232C機器をアイソレーションと保護をします。RS-232Cデータ信号TD、RD、RTS、CTSは、最大230.4kbpsまでサポートします。アイソレーション回路は、2.5kV定格、貴重な機器を保護することで最大の稼働時間を維持します。
アイソレータの各端は、アイソレーションを維持するために単一の12VDC電源から電力を供給します。この電源の設定により、RS-232Cポートの電源に関係なく1つの電源装置のみでシステムを使用することができます。アイソレータはDB9/MコネクタとDB9/Fコネクタを使用します。DB9/FコネクタはDCEとして配線され、DTEポートに接続する必要があります。DB9/Mコネクタは、DTEとしてDCEポートに接続する必要があります。DTEをDTE、または、DCEをDCEに接続する場合は、ヌルモデムアダプタが必要です。電源は、テストされ認定されたB&B Electronicsの製品を推奨します。他の電源を使用すると、アイソレーションバリアをバイパスや劣化する可能性があります。
| シリアル技術 | |
| RS-232C | TD, RD, RTS, CTS, GND |
|---|---|
| データレート | 230.4kbps |
| アイソレーション | 2.5kV |
| ESD | 15kV 気中, 8kV 接触 |
| コネクタ | DB9/F (DCE) DB9/M (DTE) |
| 電源 | |
| ソース | 外付電源 |
| 電源コネクタ | 2.5mm ジャック |
| 入力電圧 | 12VDC |
| 電力消費量 | 731mW |
| メカニカル | |
| サイズ | 10.4 × 4.3 × 2.0 cm |
| エンクロージャ | IP30保護等級, プラスティック |
| 重量 | 54.4g |
| MTBF (平均故障時間) | 262,084時間 |
| MTBF 計算方法 | MIL 217F Parts Count Reliability |
| 環境 | |
| 動作温度 | 0～70℃ |
| 保管温度 | -40～85℃ |
| 動作湿度 | 0～95%、結露なきこと |
| 認証/承認 | |
| エミッション | FCC Class B, CISPR Class B (EN55022) |
| CE | EN61000-6-1: 2007 (Light Industrial) EN61000-4-2: 2008 (ESD) ESD, ±8kV/±15kV (接触/気中) EN61000-4-3: 2006 (RFI) RFI, 80-1000MHz 3V/m, 1.3 - 2.7 GHz, 3V/m EN61000-4-4: 2004 (EFT Burst) EFT, ±1kV 電源, ±500Vデータライン EN61000-4-5: Ed2, 2005 (Surge)サージ, ±2kV 電源(AC), N/A onデータライン EN61000-4-6: 2005 (CI) CI, 3Vrms 全ポート |

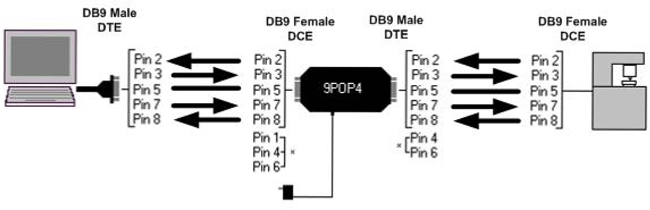

構成図
| BB-9POP4 | RS-232C アイソレータ |
|---|---|
| SMI6-12-V-P230-C1 | 電源 12VDC 6W 2.5mmプラグ AC入力 |
