A53-DB9F w/o Adapter
RS-232C⇔RS-422/485 双方向コンバーター 9ピンシリアルケーブル付属
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- ADDC™ (Automatic Data Direction Control) RS-485データ制御
- 自動ボーレートセンシング
- RS-422ハードウェアフロー制御 : CTS, RTS信号
- 電源および信号ステータス用LED表示
- RS-485マルチドロップネットワーク : 32台のシリアルデバイスをサポート
- 25KV ESD サージ保護
- 2KV 光絶縁保護(A53)
- 120Ωターミネーション抵抗内蔵
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ

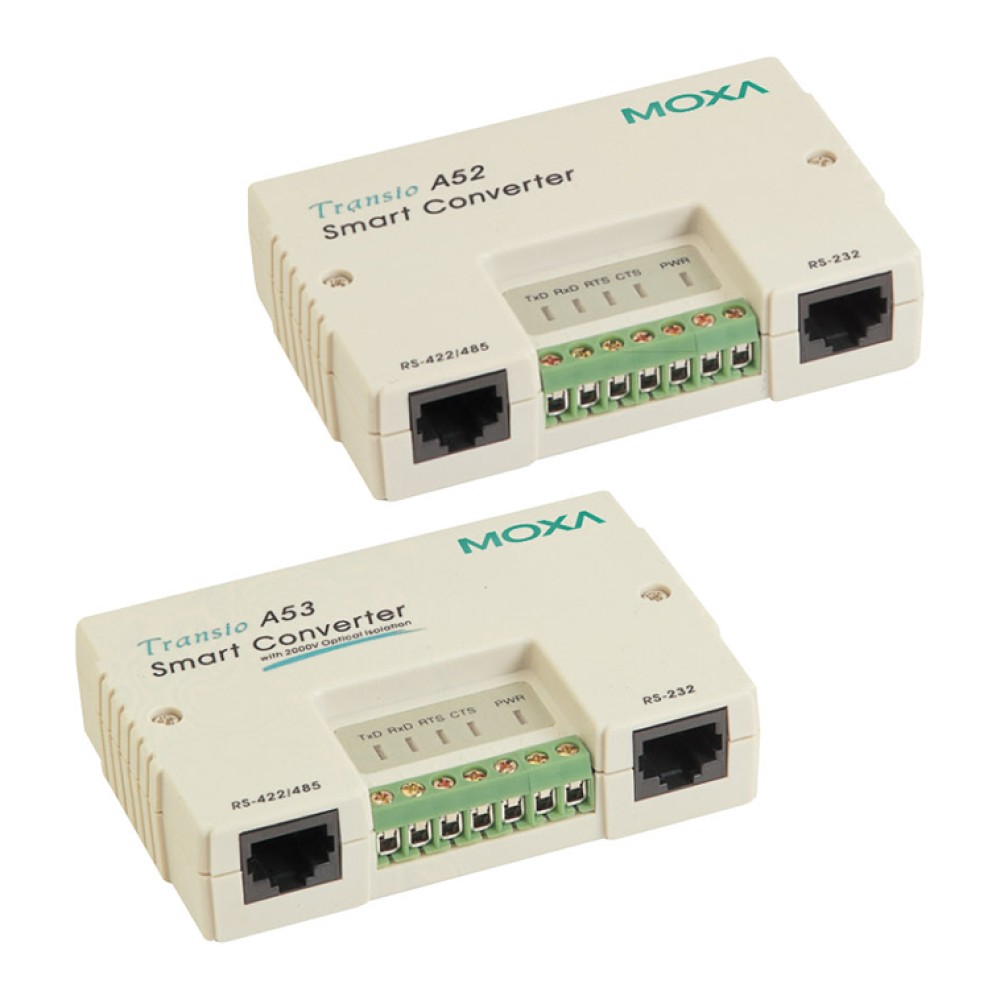

Transio A52/53 は、数多くの最新技術を集めてまとめ上げたRS-232C⇔RS-422/485双方向のスマート・コンバータです。Transio A52/53コンバータは、RS-422およびRS-485インターフェースのデータ方向制御をハードウェアにより実行する機能、電源および信号のステータス表示用のLED、サージプロテクションおよびアイソレーションを搭載しています。これらの機能は、工業環境におけるシリアル通信の諸問題を解決します。
- サージプロテクションおよびオプティカルアイソレーション内蔵
- ADDC™ (自動データ方向制御)によりRS-485用のボーレートスイッチ設定なし
- 電源およびシグナルステータスのLED表示
工業環境におけるシリアル接続の問題
シリアル通信と信頼性は、厳しい工業環境において影響を受けます。シリアル通信デバイスに接続されているケーブルの周囲は電力線、モータ更に静電気を発生する静電気に囲まれています。このような環境において突然これらの機器から発生する強力な電力サージ波によりシリアルデバイスがダメージを受けることがあります。この解決にはTVSS(Transient Voltage Surge Supression)を使う必要があります。
2台のシリアルデバイスが遠距離で接続されている場合、電位差による問題が発生します。2台のシリアルデバイス間には"グランドループ"と呼ばれる電位差が発生し大きな電流が流れます。この大きな電流が原因でデバイが損傷します。これを防ぐには両通信ポート間をアイソレーション･プロテクションすることは必要です。
サージプロテクションとは何か？
サージとは、マイクロセカンドという幅の狭い高電圧のパルスで、重電機、電源ライン、短絡回路、大容量モータから発生します。サージサプレッサは、このサージエネルギを直ちに効果的に吸収しますので接続されているデバイスを損傷から守ることができます。
アイソレーション･プロテクションとは何か？
電気的アイソレーションは、フォトカップラが使われます。フォトカプラにより電気信号を光信号に変換して送り、受信した対抗のフォトカプラが電気信号に再び変換します。この方式によりお互いの電子回路は完全にアイソレーションされます。
| シリアル信号 | |
| RS-232C | Tx, Rx, DTR, DSR, RTS, CTS, DCD, GND(RJ45) |
|---|---|
| RS-422/485 | RS-422, RS-485-2線(DIPスイッチで選択可能)サポート RS-422-4線, 最大10ノード, 1.2km, RTS, CTSサポート RS-485-2線, 最大32ノード, 1.2kmサポート |
| 光絶縁保護 | 2KV(A53), 電源/信号 |
| 電源 EFT/サージ保護 | 25KV ESD サージ保護 |
| RS-485 データ方向制御 | ADDC™ |
| シリアルトランスミッション | |
| ボーレート | 50bps ～ 230.4Kbps |
| メカニカル | |
| ケース | ABS |
| 重さ | 85 ±5g |
| サイズ | 90×60×21mm |
| 環境 | |
| 動作温度 | 0 ～ 55℃ |
| 動作湿度 | 5 ～ 95% RH |
| 保管温度 | -20 ～ 75℃ |
| 電源 | |
| 入力電源 | 9 ～ 30V, 350mA |
| 電力消費 | A52：170mA @9V A53：285mA @9V |
| 電流保護 | 一緒に短絡する2つの信号からの保護 |
| 認定規格 | |
| CE | Class A |
| FCC | Class A |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |
Optional Power Adaptor Can Supply up to 4 Converters
| A53-DB9F w/o Adapter | RS-232C⇔RS-422/485 双方向コンバーター 9ピンシリアルケーブル付属 |
|---|
オプション･アクセサリ
| PWR-12120-USJP-S2 | 100～240VAC入力 12VDC/1.2A出力 PSE対応電源アダプタ |
|---|---|
| CN20030 | 150cm RJ45⇒DB25(F)RS-232Cケーブル |
| CN20040 | 150cm RJ45⇒DB25(M)RS-232Cケーブル |
| CN20060 | 150cm RJ45⇒DB9(M)RS-232Cケーブル |
| CN20070 | 150cm RJ45⇒DB9(F)RS-232Cケーブル |
Transio A52/A53シリーズ 製品一覧
| A52-DB25F w/o Adapter | RS-232C⇔RS-422/485 双方向コンバーター 25ピンシリアルケーブル付属 |
| A53-DB9F w/o Adapter | RS-232C⇔RS-422/485 双方向コンバーター 9ピンシリアルケーブル付属 |
| A52-DB25F w/ Adapter | RS-232C⇔RS-422/485 双方向コンバーター 25ピンシリアルケーブル,アダプター付属 |
| A53-DB9F w/ Adapter | RS-232C⇔RS-422/485 双方向コンバーター 9ピンシリアルケーブル,アダプター付属 |
| A52-DB9F w/o Adapter | RS-232C⇔RS-422/485 双方向コンバーター 9ピンシリアルケーブル付属 |
| A53-DB25F w/ Adapter | RS-232C⇔RS-422/485 双方向コンバーター 25ピンシリアルケーブル,アダプター付属 |
| A52-DB9F w/ Adapter | RS-232C⇔RS-422/485 双方向コンバーター 9ピンシリアルケーブル,アダプター付属 |
| A53-DB25F w/o Adapter | RS-232C⇔RS-422/485 双方向コンバーター 25ピンシリアルケーブル付属 |
