A53-DB9F w/ Adapter
RS-232C - RS-422/485 双方向コンバーター,電源アダプター付き,DB9(F),光絶縁(2KV)
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- ADDC™ (Automatic Data Direction Control) RS-485データ制御
- 自動ボーレートセンシング
- RS-422ハードウェアフロー制御：CTS、RTS信号
- 電源および信号ステータス用 LED表示
- RS-485マルチドロップネットワーク：32台のシリアルデバイスをサポート
- 25KV ESDサージ保護
- 2KV 光絶縁保護 (A53)
- 120Ωターミネーション抵抗内蔵
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

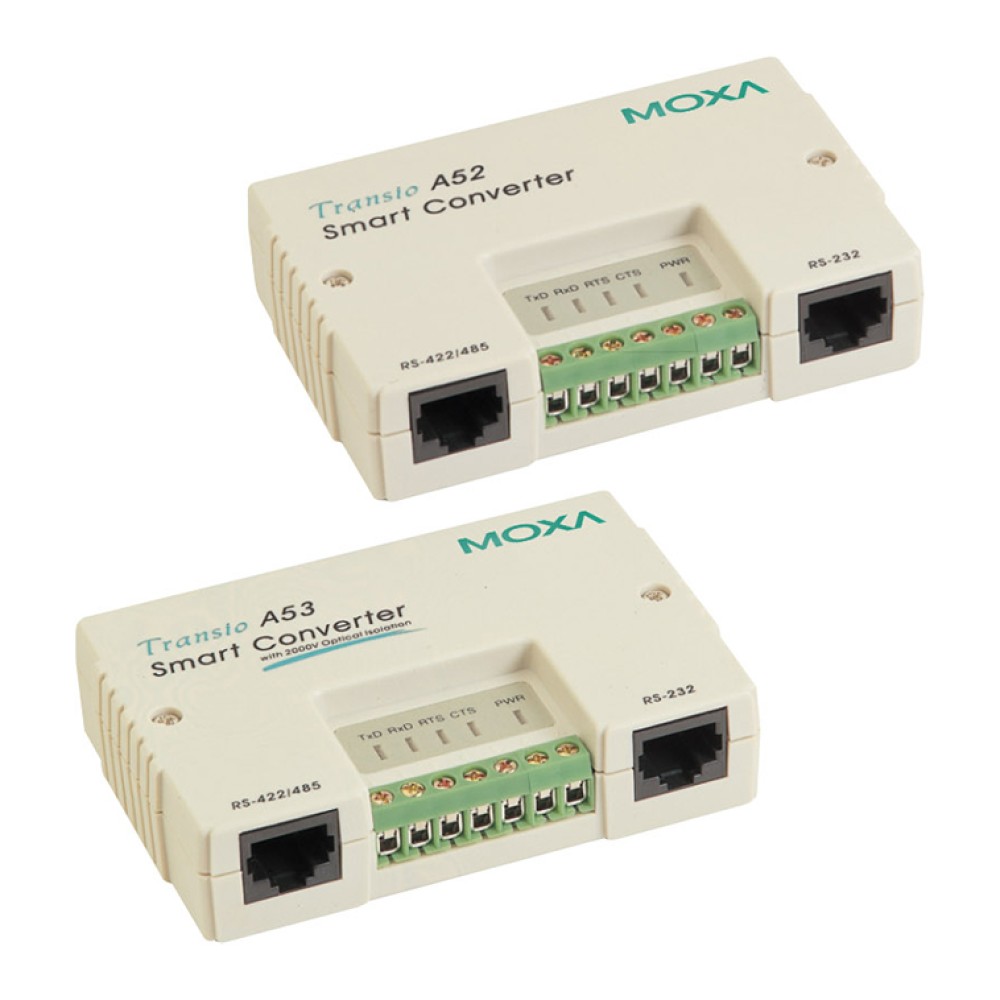

Transio A52/53は、数多くの最新技術を集めてまとめ上げたRS-232C - RS-422/485双方向のスマート・コンバーターです。Transio A52/53コンバーターは、RS-422およびRS-485インターフェースのデータ方向制御をハードウェアにより実行する機能、電源および信号のステータス表示用のLED、サージプロテクションおよびアイソレーションを搭載しています。これらの機能は、工業環境におけるシリアル通信の諸問題を解決します。
- サージプロテクションおよびオプティカルアイソレーション内蔵
- ADDC™ (自動データ方向制御) によりRS-485用のボーレートスイッチ設定なし
- 電源およびシグナルステータスのLED表示
工業環境におけるシリアル接続の問題
シリアル通信と信頼性は、厳しい工業環境において影響を受けます。シリアル通信デバイスに接続されているケーブルの周囲は電力線、モーター更に静電気を発生する静電気に囲まれています。このような環境において突然これらの機器から発生する強力な電力サージ波によりシリアルデバイスがダメージを受けることがあります。この解決にはTVSS (Transient Voltage Surge Supression) を使う必要があります。
2台のシリアルデバイスが遠距離で接続されている場合、電位差による問題が発生します。2台のシリアルデバイス間には「グランドループ」と呼ばれる電位差が発生し大きな電流が流れます。この大きな電流が原因でデバイが損傷します。これを防ぐには両通信ポート間をアイソレーション･プロテクションすることは必要です。
サージプロテクションとは何か？
サージとは、マイクロセカンドという幅の狭い高電圧のパルスで、重電機、電源ライン、短絡回路、大容量モーターから発生します。サージサプレッサは、このサージエネルギーを直ちに効果的に吸収しますので接続されているデバイスを損傷から守ることができます。
アイソレーション･プロテクションとは何か？
電気的アイソレーションは、フォトカプラが使われます。フォトカプラにより電気信号を光信号に変換して送り、受信した対抗のフォトカプラが電気信号に再び変換します。この方式によりお互いの電子回路は完全にアイソレーションされます。
| シリアル信号 | |
| RS-232C | Tx、Rx、DTR、DSR、RTS、CTS、DCD、GND (RJ45) |
|---|---|
| RS-422/485 | RS-422、RS-485-2線 (DIPスイッチで選択可能) サポート |
| RS-422-4線 | 最大10ノード、1.2km、RTS、CTSサポート |
| RS-485-2線 | 最大32ノード、1.2kmサポート |
| 光絶縁保護 | 2KV (A53)、電源/信号 |
| 電源 EFT/サージ保護 | 25KV ESDサージ保護 |
| RS-485 データ方向制御 | ADDC™ |
| シリアルトランスミッション | |
| ボーレート | 50bps～230.4Kbps |
| メカニカル | |
| ケース | ABS |
| 重さ | 85±5g |
| サイズ | 90×60×21mm |
| 環境 | |
| 動作温度 | 0～55℃ |
| 動作湿度 | 5～95% RH |
| 保管温度 | -20～75℃ |
| 電源 | |
| 入力電源 | 9～30V、350mA |
| 電力消費 | A52：170mA @ 9V A53：285mA @ 9V |
| 電流保護 | 一緒に短絡する2つの信号からの保護 |
| 認定規格 | |
| CE | Class A |
| FCC | Class A |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |
Optional Power Adaptor Can Supply up to 4 Converters
| A53-DB9F w/ Adapter | RS-232C - RS-422/485 双方向コンバーター 電源アダプター付き DB9(F) 光絶縁(2KV) |
|---|
オプション･アクセサリー
| PWR-12120-USJP-S2 | 100～240VAC入力 12VDC/1.2A出力 PSE対応 電源アダプター |
|---|---|
| CN20030 | RJ45 - DB25(F)RS-232Cケーブル 150cm |
| CN20040 | RJ45 - DB25(M)RS-232Cケーブル 150cm |
| CN20060 | RJ45 - DB9(M)RS-232Cケーブル 150cm |
| CN20070 | RJ45 - DB9(F)RS-232Cケーブル 150cm |
Transio A52/A53シリーズ 製品一覧
| A52-DB25F w/o Adapter | RS-232C - RS-422/485 双方向コンバーター,電源アダプターなし,DB25(F) |
| A53-DB9F w/o Adapter | RS-232C - RS-422/485 双方向コンバーター,電源アダプターなし,DB9(F),光絶縁(2KV) |
| A52-DB25F w/ Adapter | RS-232C - RS-422/485 双方向コンバーター,電源アダプター付き,DB25(F) |
| A53-DB9F w/ Adapter | RS-232C - RS-422/485 双方向コンバーター,電源アダプター付き,DB9(F),光絶縁(2KV) |
| A52-DB9F w/o Adapter | RS-232C - RS-422/485 双方向コンバーター,電源アダプターなし,DB9(F) |
| A53-DB25F w/ Adapter | RS-232C - RS-422/485 双方向コンバーター,電源アダプター付き,DB25(F),光絶縁(2KV) |
| A52-DB9F w/ Adapter | RS-232C - RS-422/485 双方向コンバーター,電源アダプター付き,DB9(F) |
| A53-DB25F w/o Adapter | RS-232C - RS-422/485 双方向コンバーター,電源アダプターなし,DB25(F),光絶縁(2KV) |
