AIG-101-T-AP
2ポート Modbus RTU/ASCII/TCP - MQTT/Azure/AWSクラウド対応ゲートウェイ
主な製品特長
- 汎用MQTTクライアントをサポート
- Azure/AWSクラウド用の組み込みデバイス SDKによるMQTT接続をサポート
- Modbus RTU/ASCII/TCP master/clientをサポート
- Modbus TCPサーバをサポート
- トラブルシューティングを容易にする内蔵のネットワークトラフィック監視と診断ツール
- ストア&フォワード および データロガーを使用したデータバッファリングをサポート
- Moxa ioLogik/UPortデバイスとのシームレスな統合により、I/O および シリアルインターフェースを容易に拡張可能
- プログラミング作業の手間を省く内蔵のデータ処理機能
- 動作温度範囲:-40~70℃
- LTE Cat.1 US、EU、APACモデルの提供
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
AIG-100シリーズゲートウェイは、Modbus RTU/ASCII/TCPデバイスをAzure、AWS、MQTTなどのクラウドプラットフォームやアプリケーションに接続するエントリーレベルのIIoTゲートウェイです。ModbusマスタとしてのAIG-100は、既存のModbusデバイスをクラウドプラットフォームと統合し、データを容易に収集してAzureおよびAWSクラウドに伝送することができます。さらに、ゲートウェイはModbus TCPスレーブモードをサポートしているので、クラウドプラットフォームとローカルSCADAシステムへデータを同時に伝送することができます。
I/Oとシリアルインターフェースを容易に拡張可能
フィールドサイトの数が増大することに伴い、大量に生成されるデータを収集して処理するために、センサ、メータ、インバータなどの追加のI/Oまたはシリアルインターフェースデバイスを接続することが必要となります。そのため、一般的なアプローチとしては、リモートI/Oおよびデバイスサーバをインストールしてインターフェースを拡張することが行われますが、必要な構成設定に関しては、多くの作業者にとって大変厄介な作業となる可能性があります。AIG-100ゲートウェイは、インターフェース拡張の際に非常にシンプルな設定プロセスを提供するために優れた統合を行い、数回クリックするだけでMoxaのioLogikとUPortを簡単に設定できる直感的なウィザードを付属しています。
すぐに使用できるデータ前処理機能を内蔵、コーディング不要
今話題のエネルギー管理システムは、主に平均発電量やエネルギー効率などのエネルギーデータを収集します。このデータは、現場の状況を表示し、エネルギー使用動向の観察、エネルギー使用を最適化するために使用されます。多くのエッジシステムでは、エネルギー管理システムでの必要なデータ処理のために、追加のプログラミングを必要とします。AIG-100は、エッジデータを前処理し、意味のあるデータをエネルギー管理システムに直接送ることができます。直感的なUIにより、IIoTゲートウェイの設定を簡単に行い、データの収集および処理を実行することができます。
セキュアなリモートアクセスによりメンテナンスコストを削減
AIG-100には、プロトコルステータス問題を診断し、トラフィックパケットのキャプチャと解析をする強力なトラブルシューティングツールが付属しているので、エンジニアはリモートで問題の根本原因を特定し、オペレーションを迅速に正常な状態に戻すことができます。また、このツールは、AIG-100へのセキュアなリモートアクセスを提供し、メンテナンスエンジニアが直接アクセスできるようにすることで、多くの時間と労力を削減し、エネルギー管理システムのダウンタイムを低減します。
イーサネットインターフェース | |
10/100BaseT(X)ポート (RJ45コネクタ) | 2, Auto MDI/MDI-X接続 |
---|---|
磁気絶縁保護 | 1.5 kV (ビルトイン) |
イーサネットソフトウェア機能 | |
産業用プロトコル | Modbus TCPクライアント (マスタ) /サーバ (スレーブ) 汎用MQTT Azure IoTデバイス AWS IoT Core |
設定オプション | Webコンソール (HTTP/HTTPS) |
時間管理 | NTPクライアント GPS |
シリアルインターフェース | |
ポート数 | 2 |
コネクタ | DB9/M |
シリアル規格 | RS-232C/422/485 |
ボーレート | 300 bps ~ 921.6 kbps |
データビット | 7, 8 |
パリティ | None, 奇数, 偶数, スペース, マーク |
ストップビット | 1, 2 |
フロー制御 | RTS/CTS |
シリアル信号 | |
RS-232C | TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
RS-422 | Tx+, Tx-, Rx+, Rx-, GND |
RS-485-2線 | Data+, Data-, GND |
RS-485-4線 | Tx+, Tx-, Rx+, Rx-, GND |
セルラーインターフェース | |
セルラー規格 | LTE Cat. 1 |
セルラーアンテナコネクタ | SMA×2 |
SIMフォーマット | Nano SIM |
SIM数 | 2 |
GPSアンテナコネクタ | SMA×1 |
周波数帯オプション | USモデル: LTE Bands:Band 2 (1900 MHz) /Band 4 (1700 MHz) /Band 5 (850 MHz) /Band 12 (700 MHz) /Band 13 (700 MHz) /Band 14 (700 MHz) /Band 66 (1700 MHz) /Band 71 (600 MHz) UMTS Bands:2 (1900 MHz) /Band 4 (1700 MHz) /Band 5 (850 MHz) キャリア認証:Verizon, AT&T EUモデル: LTE Bands:Band 1 (2100 MHz) /Band 3 (1800 MHz) /Band 7 (2600 MHz) /Band 8 (900 MHz) /Band 20 (800 MHz) /Band 28 (700 MHz) UMTS Bands:Band 1 (2100 MHz) /Band 3 (1800 MHz) Band 8 (900 MHz) APモデル: LTE Bands:Band 1 (2100 MHz) /Band 3 (1800 MHz) /Band 5 (850 MHz) /Band 8 (900 MHz) /Band 28 (700 MHz) UMTS Bands:Band 1 (2100 MHz) /Band 5 (850 MHz) /Band 8 (900 MHz) |
シリアルソフトウェア機能 | |
産業用プロトコル | Modbus RTU/ASCIIマスタ |
Modbus RTU/ASCII | |
モード | マスタ |
対応ファンクションコード | 1, 2, 3, 4, 5, 6, 15, 16, 23 |
最大コマンド数 | 256 /ポート |
Modbus TCP | |
モード | サーバ (スレーブ) クライアント (マスタ) |
対応ファンクションコード | 1, 2, 3, 4, 5, 6, 15, 16, 23 |
最大クライアント接続数 | 4 |
最大サーバ接続数 | 64 |
最大コマンド数 | 1500 |
汎用MQTTクライアント | |
サポートバージョン | v3.1.1 v3.1 |
QoSレベル | 0, 1, 2 |
認証方法 | ユーザ名 および パスワード |
セキュア伝送 | TLS 1.0 TLS 1.1 TLS 1.2 |
ネイティブ機能 | キープアライブ メッセージ保持 クリーンセッション 証明書 |
Moxaの機能 | ストア&フォワード カスタムペイロード リモートAPI呼び出し |
Azure IoTデバイス | |
サポートする接続プロトコル | MQTT MQTT over WebSockets AMQP AMQP over WebSockets |
認証方法 | Symmetric Key X.509証明書 |
Azureダイレクトメソッド | リブート ソフトウェアアップグレード リモートAPI呼び出し |
Moxaの機能 | ストア&フォワード カスタムペイロード |
AWS IoT Core | |
QoS Levels | 0,1 |
認証方法 | X.509証明書 プライベートキー 信頼された証明機関の証明書 |
ネイティブ機能 | キープアライブ |
Moxaの機能 | ストア&フォワード カスタムペイロード |
ジョブ経由で起動可能なコマンド | リブート ソフトウェアアップグレード リモートAPI呼び出し |
メモリ | |
microSDスロット | 最大 32 GB (SD 2.0対応) 最大対応タグ数:1500 |
電源パラメータ | |
入力電圧 | 9 ~ 36 VDC |
電源コネクタ | ネジ止め式ユーロブロック端子 |
メカニカル | |
サイズ | 128.5 × 89.1 × 41 mm |
ハウジング | メタル |
設置方法 | DINレール取付 壁面取付 (オプションキット使用) |
重量 | AIG-101-T:492 g AIG-101-T-AP/EU/US:512 g |
環境 | |
周囲相対湿度 | 5 ~ 95% (結露なきこと) |
動作温度 | -40 ~ 70℃ |
保管温度 (パッケージを含む) | -40 ~ 85℃ |
規格と認証 | |
EMC | EN 55032/35 |
EMI | CISPR 32, FCC Part 15B Class A |
EMS | IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV IEC 61000-4-5 Surge: Power: 1 kV; Signal: 1 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 PFMF |
安全 | IEC 62368-1 UL 62368-1 EN 62368-1 |
衝撃 | IEC 60068-2-27 |
振動 | IEC 60068-2-64 5 Grms @ 5 ~ 500 Hz, ランダム波, 1時間/軸 (USBデバイス未接続時) |
セルラー規格 | EN 303 413 (GPS) EN 301 908-1 (WCDMA/LTE) EN 301 908-2/-13 (WCDMA/LTE) EN 301 489-1/-19 EN 301 489-1/-52 EN 62311 |
無線周波数 | FCC PTCRB RCM |
キャリア認証 | Verizon AT&T AT&Tの承認申請中 |
グリーン製品 | RoHS, CRoHS, WEEE |
MTBF | |
時間 | 566,458 時間 |
規格 | Telcordia SR332 |
保証 | |
保証期間 | 5 年間 |
詳細 | MOXA社 製品保証方針 |
外観図

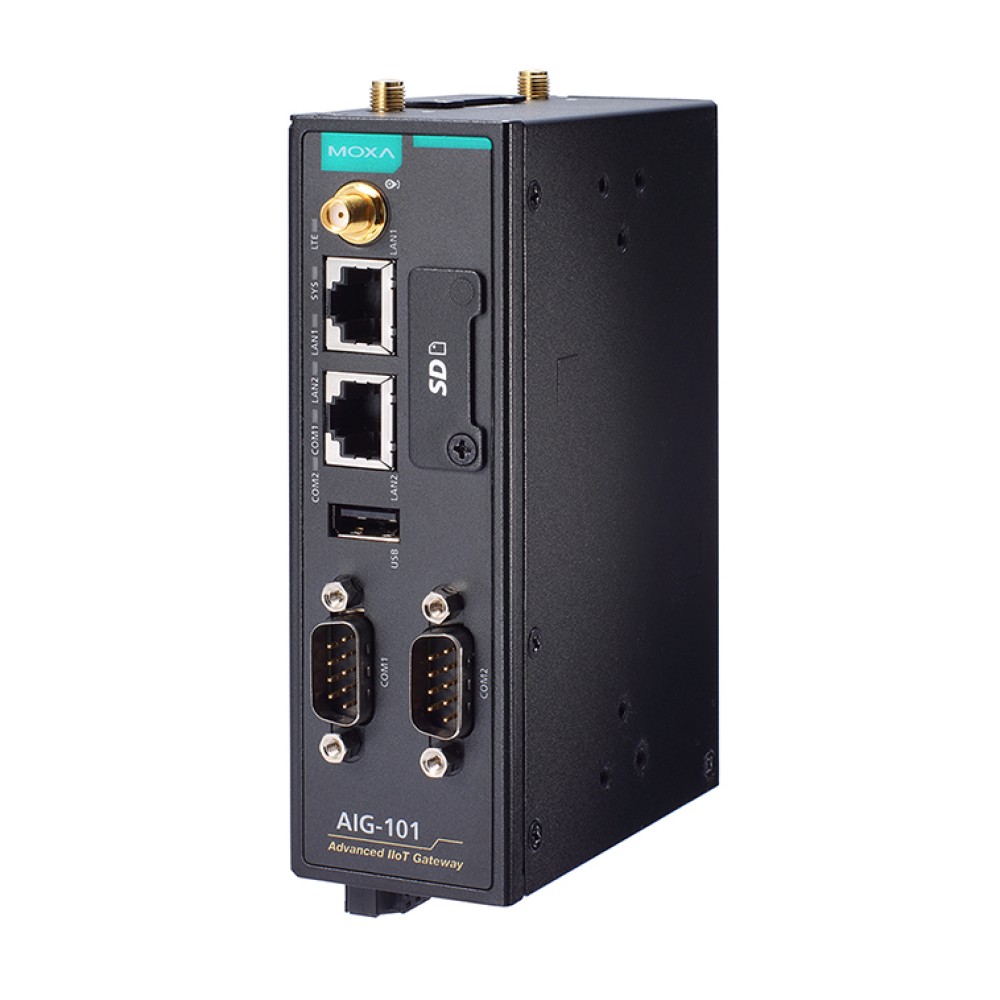

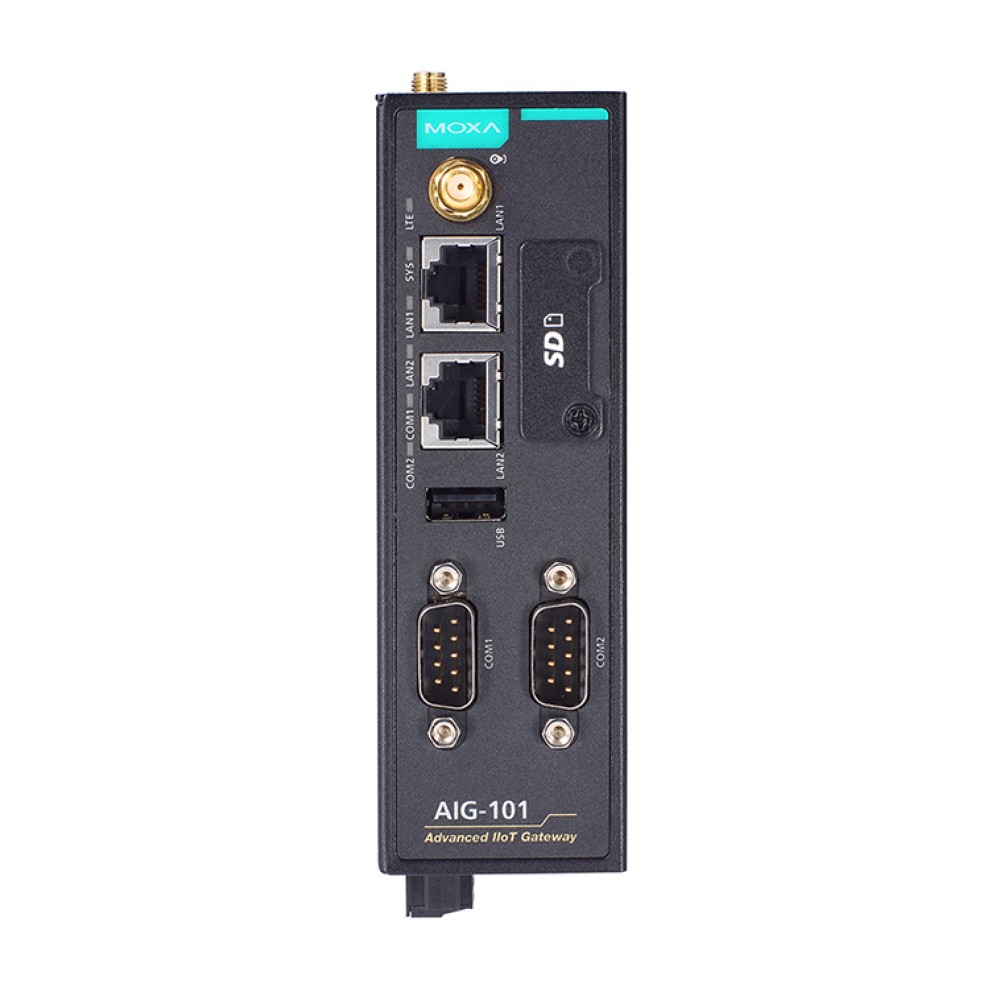

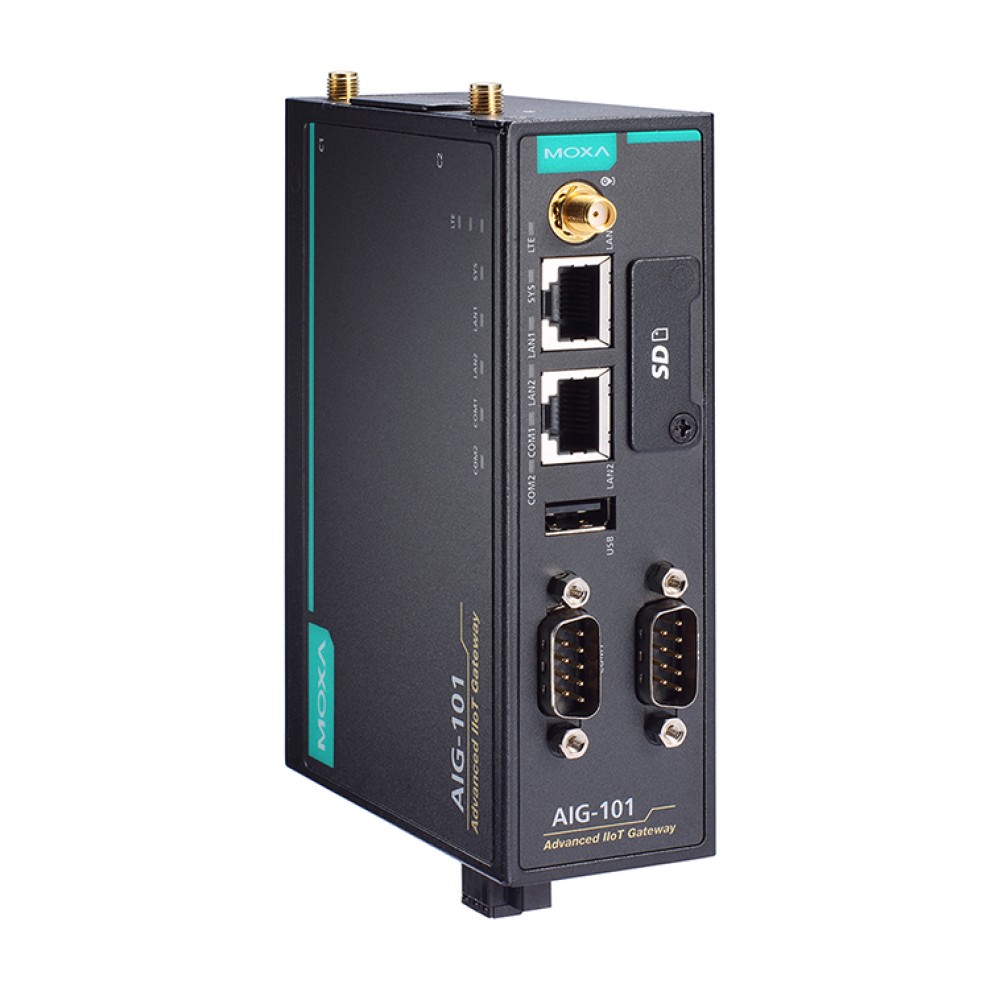

AIG-101-T-AP/EU/US
![外観図](/storage/aig-100-series_img_01.jpg)

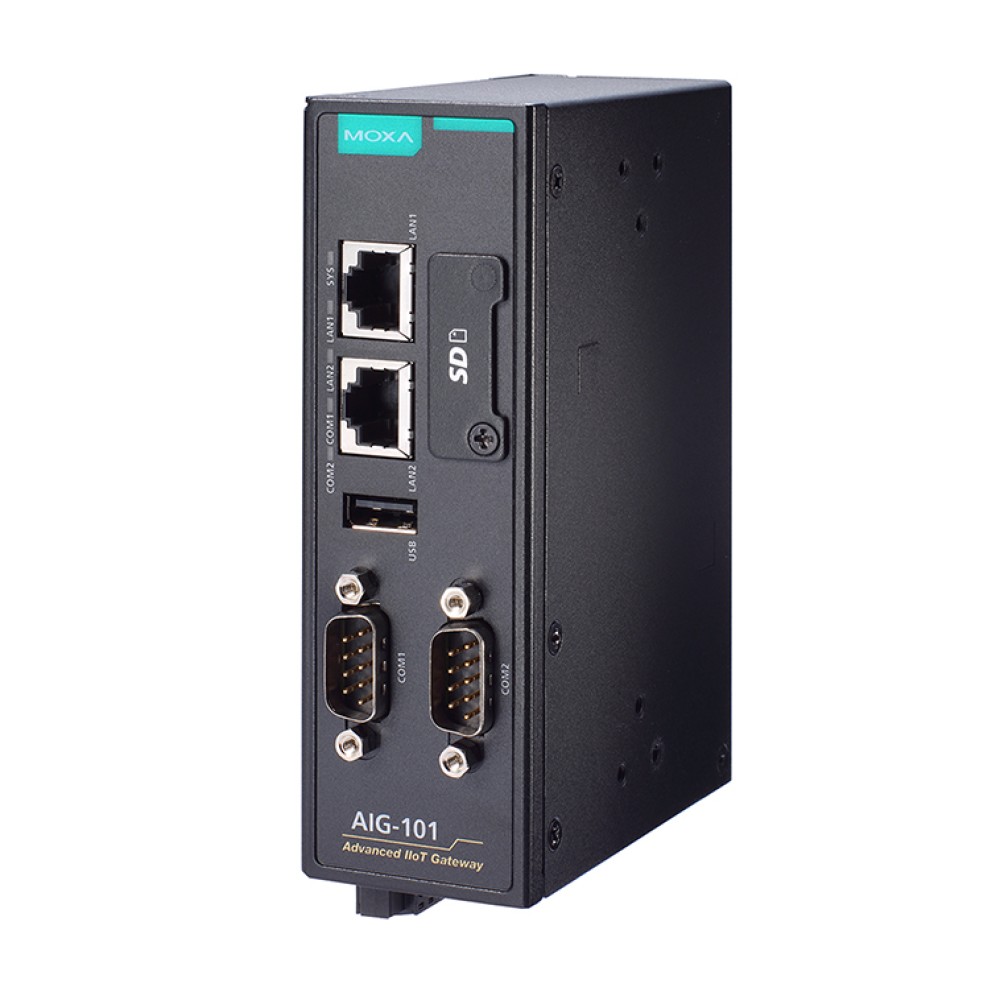

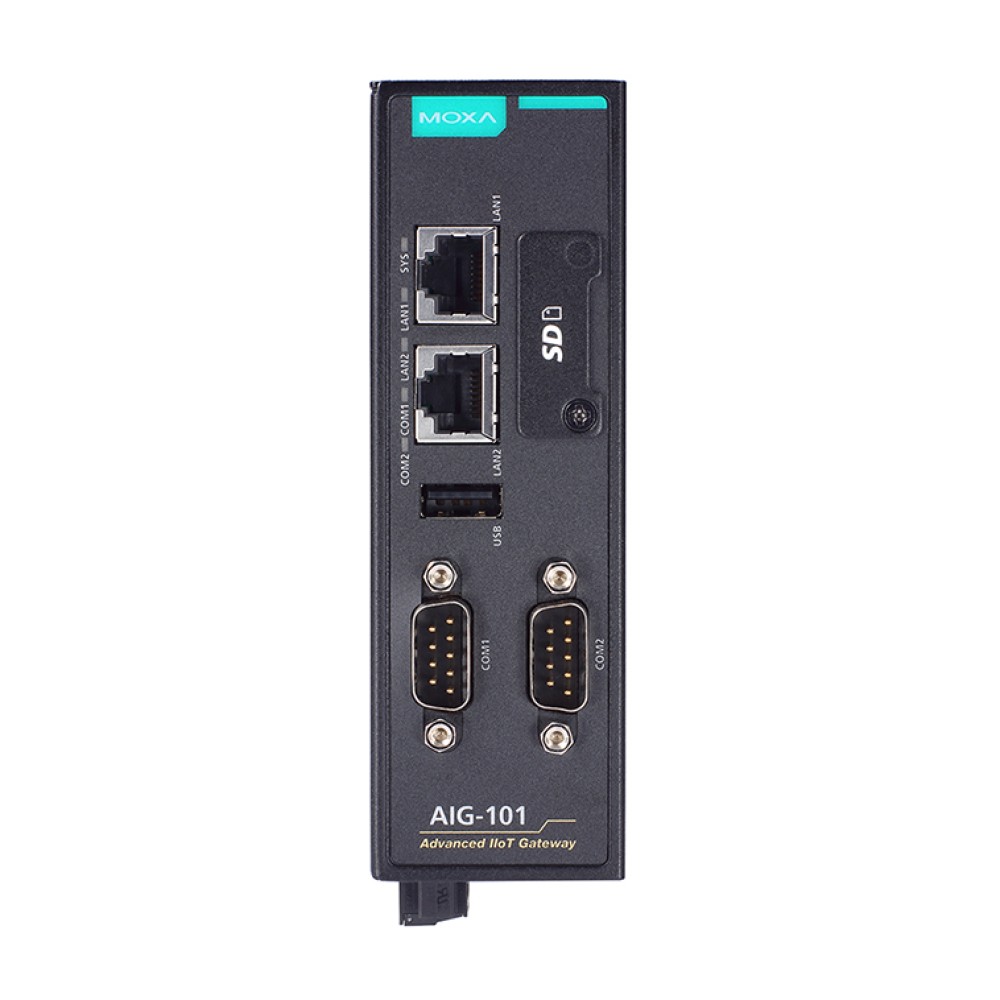

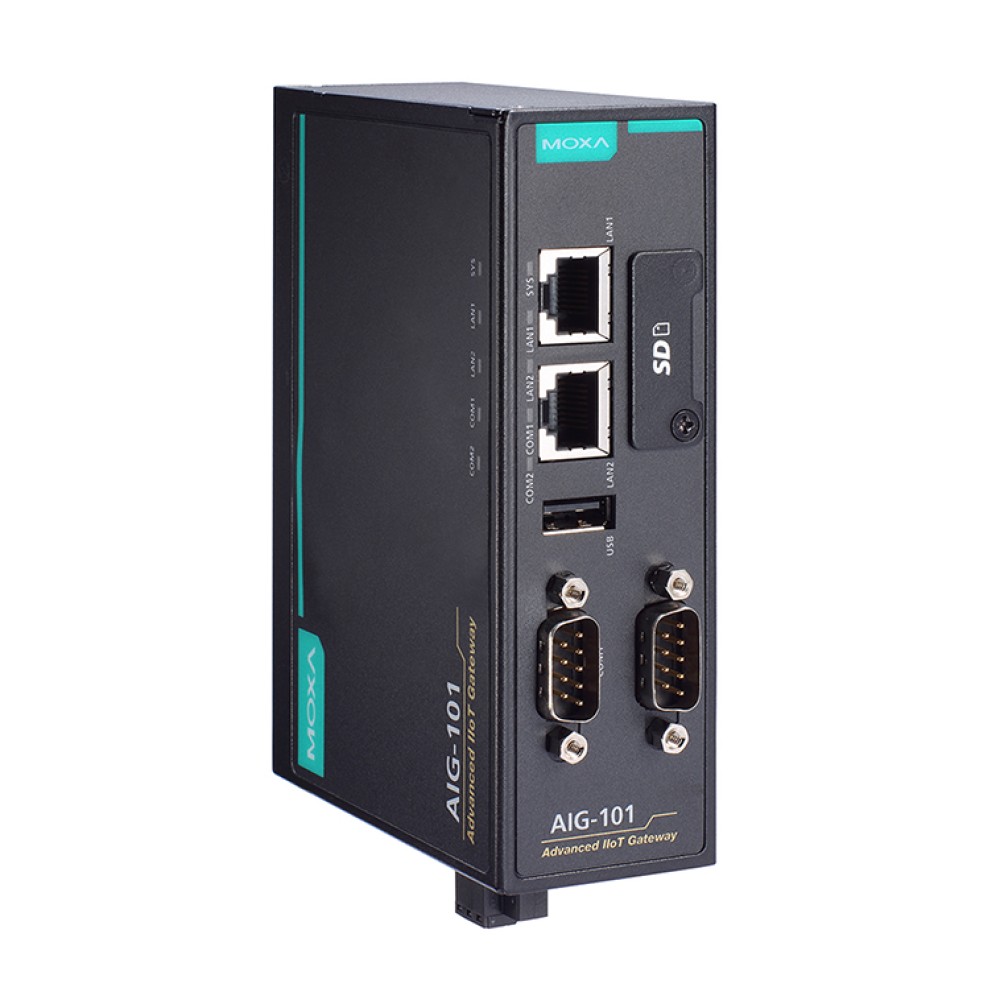

AIG-101-T
![外観図](/storage/aig-100-series_img_02.jpg)
サイズ (単位 = mm)
![サイズ](/storage/aig-100-series_img_03.jpg)
AIG-101-T-AP | 2ポート Modbus RTU/ASCII/TCP - MQTT/Azure/AWSクラウド対応ゲートウェイ LTE Cat.1 帯域:AP |
---|
アクセサリ (別売り)
電源アダプタ | ||
PWR-12150-AU-SA-T | ロック式バレルプラグ 12 VDC 1.5 A 100~240 VAC AUプラグ 動作温度:-40~75℃ | |
---|---|---|
PWR-12150-CN-SA-T | ロック式バレルプラグ 12 VDC 1.5 A 100~240 VAC CNプラグ 動作温度:-40~75℃ | |
PWR-12150-EU-SA-T | ロック式バレルプラグ 12 VDC 1.5 A 100~240 VAC EUプラグ 動作温度:-40~75℃ | |
PWR-12150-UK-SA-T | ロック式バレルプラグ 12 VDC 1.5 A 100~240 VAC UKプラグ 動作温度:-40~75℃ | |
PWR-12150-USJP-SA-T | ロック式バレルプラグ 12 VDC 1.5 A 100~240 VAC US/JPプラグ 動作温度:-40~75℃ | |
アンテナ | ||
ANT-LTE-ASM-02 | GPRS/EDGE/UMTS/HSPA/LTE 2 dBi 無指向性ラバーダックアンテナ | |
ANT-LTEUS-ASM-01 | GSM/GPRS/EDGE/UMTS/HSPA/LTE 1 dBi 無指向性ラバーダックアンテナ |

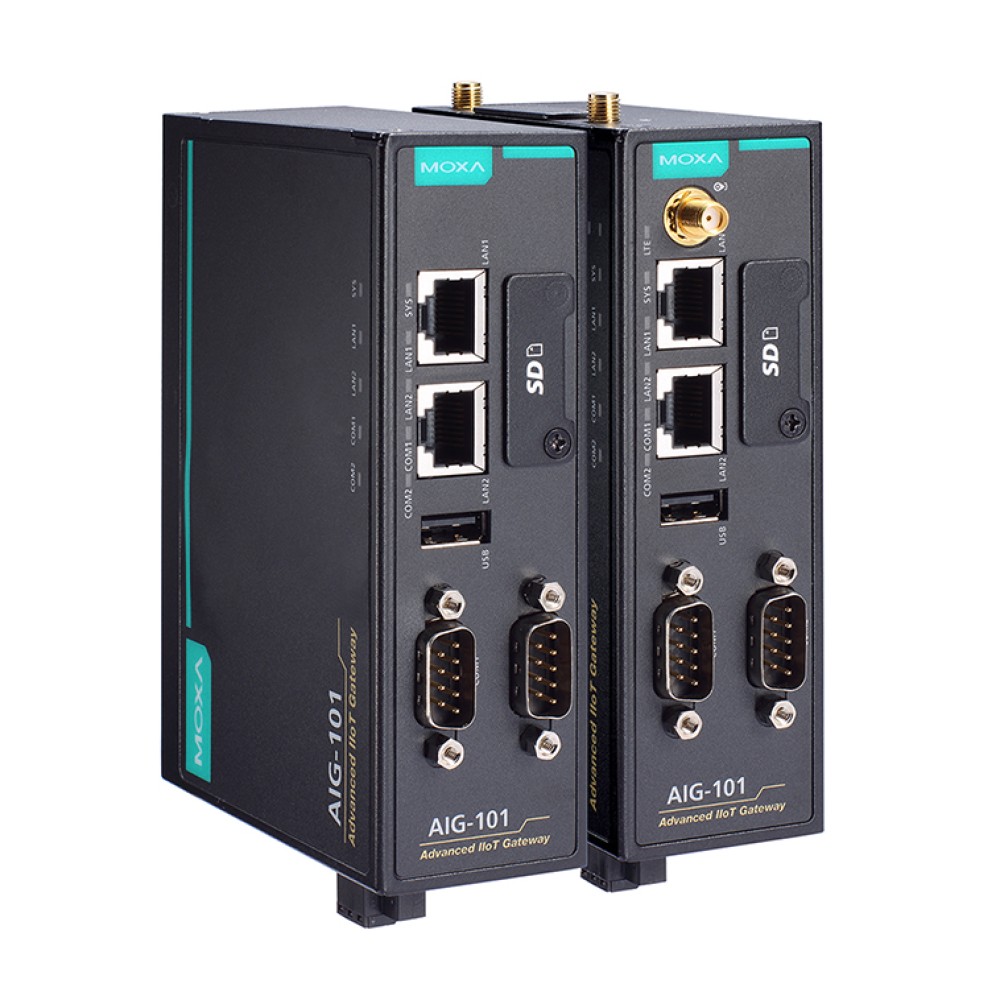

AIG-100シリーズ 製品一覧
AIG-101-T | 2ポート Modbus RTU/ASCII/TCP - MQTT/Azure/AWSクラウド対応ゲートウェイ |
AIG-101-T-AP | 2ポート Modbus RTU/ASCII/TCP - MQTT/Azure/AWSクラウド対応ゲートウェイ |
AIG-101-T-EU | 2ポート Modbus RTU/ASCII/TCP - MQTT/Azure/AWSクラウド対応ゲートウェイ |
AIG-101-T-US | 2ポート Modbus RTU/ASCII/TCP - MQTT/Azure/AWSクラウド対応ゲートウェイ |
