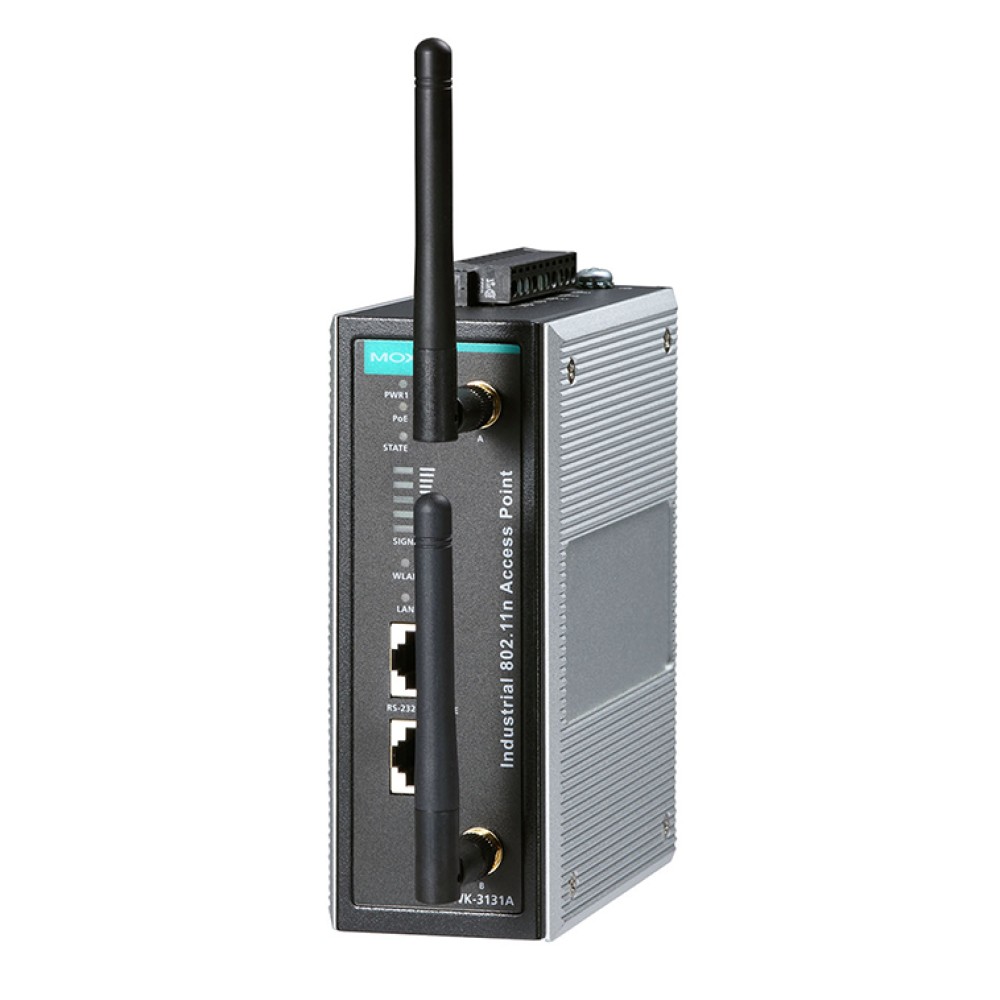

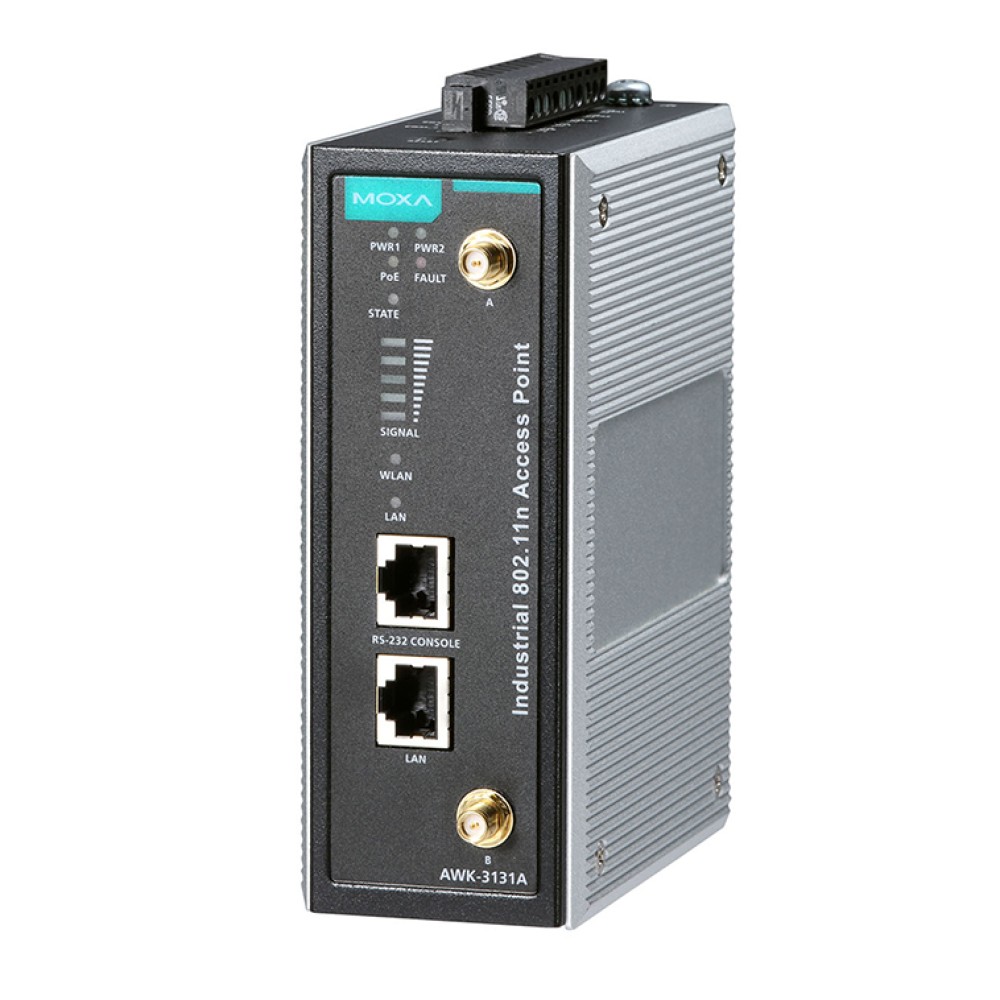

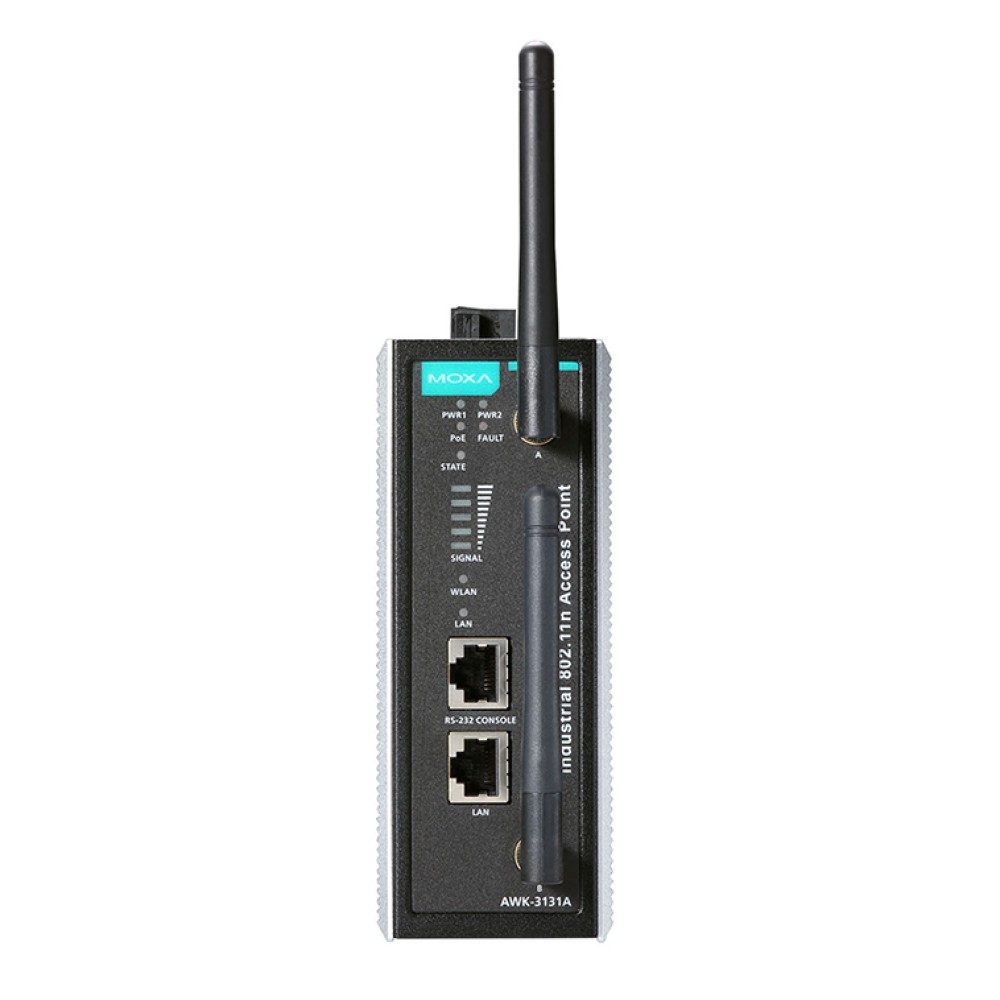

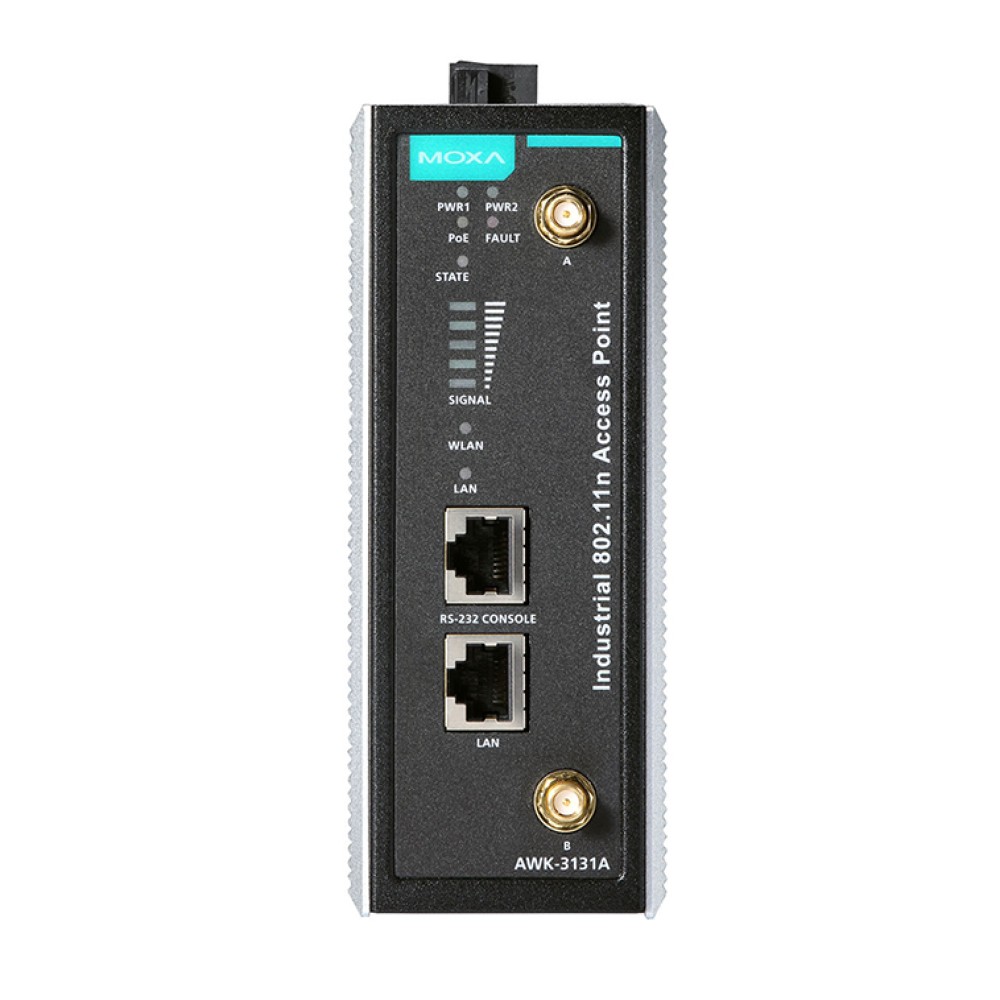

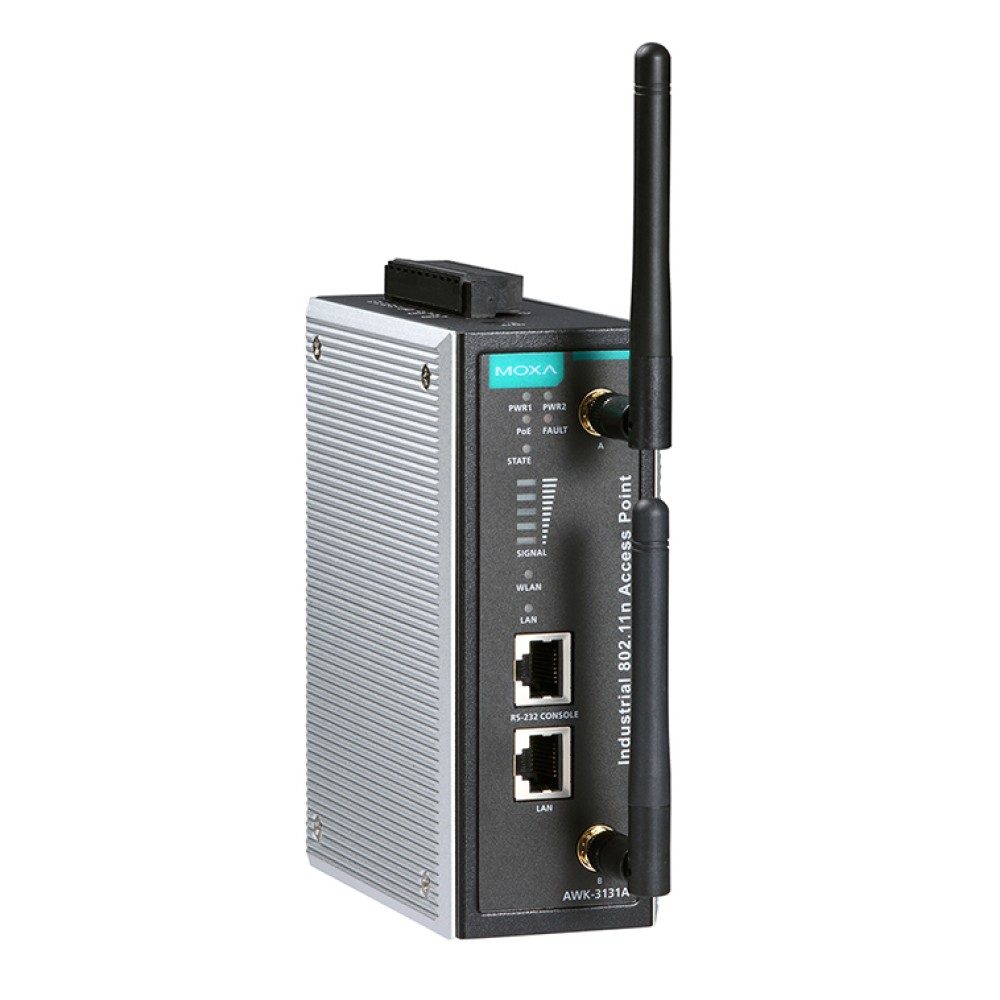

AWK-3131A-US-T
産業用 IEEE 802.11a/b/g/n ワイヤレスAP/ブリッジ/クライアント
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- IEEE 802.11a/b/g/n AP/ブリッジ/クライアント サポート
- Turbo Roamingによるシームレスローミング
- AeroLink保護による完璧な冗長性
- アンテナおよび電源のアイソレーション組込
- -40～75℃動作温度範囲 (-Tモデル)
- 5GHz DFSチャネルサポート
- AeroMag技術を使い、産業用アプリケーションの基本的なWLANセッティングをエラーフリーで実現
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
AWK-3131A 3-in-1 産業用ワイヤレスAP/ブリッジ/クライアントは、最大300Mbpsの純データレートでIEEE 802.11n技術をサポートすることにより、高速なデータ伝送スピードを必要性の増大を満たしています。AWK-3131Aは、動作温度、電源入力電圧、サージ、ESD、振動をカバーする産業用規格および認証に準拠しています。2つの冗長DC電源入力により電源の信頼性を高め、また、PoE経由で電源を供給することができるので電源がない不便な場所でのインストレーションを容易にします。AWK-3131Aは、2.4 GHzまたは5 GHz帯のどちらかで動作し、また、既設の802.11a/b/gと下位互換性があるので、ワイヤレス投資を無駄にしません。
先進的な802.11n 産業用ワイヤレスソリューション
- 802.11a/b/g/n対応 AP/ブリッジ/クライアントによる導入の柔軟性
- 外付高利得アンテナ(5GHz利用可能)を使用して長距離ワイヤレス通信(LOS：1km)を実現するソフトウェアの最適化
- AeroLink保護による完全な冗長性の確保
- 同時に60クライアント接続のサポート
- 既存のワイヤレスインフラストラクチャおよび干渉を避けるために5GHzチャネルのワイドレンジの選択が可能。気象レーダなどの干渉波を検出したときダイナミックにチャネルを変更するDFSチャネル機能サポート
先進的なワイヤレス技術
- クライアントベースTurbo Roamingを使うシームレスのローミングにより、AP間(クライアントモード)ローミングリカバリタイム150ミリ秒未満を実現
- AeroLink保護により、APおよびクライアント(クライアントモード)間の冗長ワイヤレスリンク(300ミリ秒未満のリカバリタイム)を実現
産業グレードの堅牢さ
- 外部からの電気的干渉に対して、アンテナおよび電源の500V絶縁保護を組込
- 危険なロケーションに対応したワイヤレス通信を可能にする、Class I Div II および ATEX Zone 2認証
- -40～75℃ワイド動作温度モデル(-T)により、過酷な環境でのスムーズなワイヤレス通信を実現
| ワイヤレスLANインターフェース | |
| 規格 | IEEE 802.11a/b/g/n ワイヤレスLAN IEEE 802.11i ワイヤレスセキュリティ IEEE 802.3 10BaseT IEEE 802.3u 100BaseT(X) IEEE 802.3ab 1000BaseT IEEE 802.3af Power-over-Ethernet IEEE 802.1D Spanning Tree Protocol IEEE 802.1w Rapid STP IEEE 802.1Q VLAN |
|---|---|
| スペクトラム拡散変調(一般的) |
|
| 運用チャネル(中心周波数) | JP： 2.412～2.484 GHz (14 チャネル) 5.180～5.240 GHz (4 チャネル) 5.260～5.320 GHz (4 チャネル)* 5.500～5.700 GHz (11 チャネル)* US： 2.412～2.462 GHz (11 チャネル) 5.180～5.240 GHz (4 チャネル) 5.260～5.320 GHz (4 チャネル)* 5.500～5.700 GHz (8 チャネル, 5.600～5.640 GHzを除く)* 5.745～5.825 GHz (5 チャネル) EU： 2.412～2.472 GHz (13 チャネル) 5.180～5.240 GHz (4 チャネル) 5.260～5.320 GHz (4 チャネル)* 5.500～5.700 GHz (11 チャネル)* |
| *DFS (Dynamic Frequency Selection)チャネルサポート | APモードにおいてレーダー信号が検出されるとデバイスは自動的に他のチャネルに切り替わります。しかし、規制に従って、チャネルを切換えた後、サービスを開始する前に60秒のアベイラビリティチェック期間が必要です。 |
| セキュリティ |
|
| 伝送レート | 802.11b: 1, 2, 5.5, 11Mbps 802.11a/g: 6, 9, 12, 18, 24, 36, 48, 54Mbps 802.11n: 6.5～300 Mbps (複数レートサポート) |
| TX 送信電力 | 802.11b： Typ. 26±1.5 dBm @ 1 Mbps, Typ. 26±1.5 dBm @ 2 Mbps Typ. 26±1.5 dBm @ 5.5 Mbps, Typ. 25±1.5 dBm @ 11 Mbps 802.11g： Typ. 23±1.5 dBm @ 6～24 Mbps, Typ. 22±1.5 dBm @ 36 Mbps Typ. 20±1.5 dBm @ 48 Mbps, Typ. 19±1.5 dBm @ 54 Mbps 802.11n (2.4 GHz): Typ. 23±1.5 dBm @ MCS0/8 20 MHz, Typ. 18±1.5 dBm @ MCS7/15 20 MHz Typ. 23±1.5 dBm @ MCS0/8 40 MHz, Typ. 17±1.5 dBm @ MCS7/15 40 MHz 802.11a: Typ. 23±1.5 dBm @ 6～24 Mbps, Typ. 21±1.5 dBm @ 36 Mbps Typ. 20±1.5 dBm @ 48 Mbps,Typ. 18±1.5 dBm @ 54 Mbps 802.11n (5 GHz): Typ. 23±1.5 dBm @ MCS0/8 20 MHz, Typ. 18±1.5 dBm @ MCS7/15 20 MHz Typ. 23±1.5 dBm @ MCS0/8 40 MHz, Typ. 18±1.5 dBm @ MCS7/15 40 MHz |
| Note | 各国電波規制に基づいて以下に示すUNIIバンドで許可される最大送信電力はファームウェアで制限されています： |
| 受信感度 | 802.11b： -93 dBm @ 1 Mbps, -93 dBm @ 2 Mbps -93 dBm @ 5.5 Mbps, -88 dBm @ 11 Mbps 802.11g： -88 dBm @ 6 Mbps, -86 dBm @ 9 Mbps -85 dBm @ 12 Mbps, -85 dBm @ 18 Mbps -85 dBm @ 24 Mbps, -82 dBm @ 36 Mbps -78 dBm @ 48 Mbps, -74 dBm @ 54 Mbps 802.11n (2.4 GHz)： -70 dBm @ MCS7 20 MHz, -69 dBm @ MCS15 20 MHz -67 dBm @ MCS7 40 MHz, -67 dBm @ MCS15 40 MHz 802.11a： -90 dBm @ 6 Mbps, -88 dBm @ 9 Mbps -88 dBm @ 12 Mbps, -85 dBm @ 18 Mbps -81 dBm @ 24 Mbps, -78 dBm @ 36 Mbps -74 dBm @ 48 Mbps, -72 dBm @ 54 Mbps 802.11n (5 GHz)： -69 dBm @ MCS7 20 MHz, -71 dBm @ MCS15 20 MHz -63 dBm @ MCS7 40 MHz, -68 dBm @ MCS15 40 MHz |
| プロトコルサポート | |
| 一般プロトコル | Proxy ARP, DNS, HTTP, HTTPS, IP, ICMP, SNTP, TCP, UDP, RADIUS, SNMP, DHCP, VLAN, STP/RSTP |
| インターフェース | |
| デフォルトアンテナ | デュアルバンド無指向性アンテナ×2, dBi, RP-SMA (M)×2 |
| 外部アンテナ用コネクタ | RP-SMA (F), 500 V絶縁 |
| LANポート | RJ45, 10/100/1000BaseT(X)×1 オートネゴシエーションスピード, 半2重/全2重モード, オートMDI/MDI-X接続 |
| コンソールポート | RS-232C (RJ45タイプ) |
| リセット | 有 |
| LEDインジケータ | PWR1, PWR2, PoE, FAULT, STATE, 信号*, WLAN, LAN *信号強度インジケータ |
| アラーム接点(デジタル出力) | リレイ出力×1, 電流容量1 A @ 24 VDC |
| デジタル入力 | 電気的アイソレーション入力×2
|
| マネジメント | |
| デバイスマネジメント | ワイヤレスサーチユーティリティ, MXconfig, SNMP |
| ネットワーク監視 | MXview |
| メカニカル | |
| 筐体 | メタル, IP30保護等級 |
| 重さ | 860 g |
| サイズ | 52.7 × 135 × 105 mm |
| 設置/取付 | DINレールマウンティング (標準)、ウォールマウンティング (オプション) |
| 環境 | |
| 動作温度 | 標準モデル： -25 ～ 60℃ ワイド温度モデル： -40 ～ 75℃ |
| 保管温度 | -40 ～ 85℃ |
| 相対湿度 | 5％ ～ 95％（結露なきこと） |
| 電源 | |
| 入力電圧 | 12～48 VDC, 冗長デュアルDC電源入力 または 48 VDC Power-over-Ethernet Plus (IEEE 802.3af 対応) |
| 入力電流 | 0.6 A @ 12 VDC;0.15 A @ 48 VDC |
| コネクタ | 10ピン リムーバブルターミナルブロック, 500 V絶縁 |
| 電力消費量 | 7.2 W |
| 逆極性保護 | 有 |
| 規格および認証 | |
| 安全 | UL 60950-1, EN 60950-1 |
| ハザードロケーション | UL/cUL Class I Division 2, ATEX Zone 2 |
| EMC | EN 61000-6-2/6-4 |
| EMI | CISPR 22, FCC Part 15B Class B |
| EMS | IEC 61000-4-2 ESD: 接触: 8 kV; 気中: 15 kV IEC 61000-4-3 RS: 80 MHz～1 GHz: 3 V/m IEC 61000-4-4 EFT: 電源: 2 kV; 信号: 2 kV IEC 61000-4-5 サージ: 電源: 2 kV; 信号: 1 kV IEC 61000-4-6 CS: 3 V/m IEC 61000-4-8 PFMF: 1 A/m |
| ワイヤレス | EN 301 489-1/17, EN 300 328, EN 301 893, TELEC, FCC ID SLE-WAPN008, KC, RCM, MIC, ANATEL, WPC |
| Note | 詳細は Moxaの最新のwebサイトをご覧ください。 |
| 平均故障間隔 (MTBF) | |
| 時間 | 770,854 時間 |
| 規格 | Telcordia SR332 |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | MOXA社 製品保証方針 |
サイズ (単位 = mm)
| AWK-3131A-US-T | IEEE 802.11 a/b/g/nワイヤレスAP/ブリッジ/クライアント USバンド -40～75℃動作温度 |
|---|
2018年4月以降の出荷分よりバージョン変更がございます。
【変更内容】デフォルトアンテナ変更
オプショナルアクセサリ
| ワイヤレスアダプタ | ||
| A-ADP-RJ458P-DB9F-ABC01 | RJ45－DB9アダプタ (ABC-01用) | |
|---|---|---|
| 自動バックアップコンフィギュレータ | ||
| ABC-01自動バックアップコンフィギュレータ | マネージドスイッチおよびワイヤレスAP/ブリッジ/クライアント用 設定バックアップ/復元ツール | |
| ワイヤレスアンテナケーブル | ||
| A-CRF-RMNM-L1-900 | N-type (M) － RP SMA (M) LMR-195 Liteケーブル 9 m | |
| A-CRF-RMNM-L1-600 | N-type (M) － RP SMA (M) LMR-195 Liteケーブル 6 m | |
| A-CRF-RMNM-L1-300 | N-type (M) － RP SMA (M) LMR-195 Liteケーブル 3 m | |
| A-CRF-RFRM-R4-150 | RFマグネットスタンド RP-SMA (M) － RP-SMA (F) RG-174/Uケーブル 1.5 m | |
| ワイヤレスAPマウンティングキット | ||
| WK-51-01 | ウォールマウンティングキット 51mm幅 | |
| ワイヤレスターミネーション抵抗 | ||
| A-TRM-50-RM | ターミネーション抵抗 50Ω RP-SMA(M) | |
| サージアレスタ | ||
| A-SA-NFNF-01 | サージ用アレスタ N-type (F) － N-type (F) | |
| A-SA-NMNF-01 | サージ用アレスタ N-type (F) － N-type (M) | |
| ワイヤレスLANアンテナ | ||
| ANT-WSB-ANF-09 | 2.4 GHz オムニディレクションアンテナ 9 dBi N-type (F) | |
| ANT-WSB-PNF-12 | 2.4GHz ディレクショナル/パネルアンテナ 12dBi N-type (F) | |
| ANT-WSB-PNF-18 | 2.4 GHz パネルアンテナ 18 dBi N-type (F) | |
| ANT-WDB-ANF-0609 | 2.4/5 GHz デュアルバンドオムニディレクションアンテナ 6/9 dBi N-type (F) | |
| ANT-WDB-PNF-1518 | 2.4/5 GHz デュアルバンドパネルアンテナ 15/18 dBi N-type (F) | |
| ANT-WDB-ANF-0407 | デュアルバンドオムニディレクションアンテナ: 4 dB at 2.4 GHzおよび7 dB at 5 GHz | |
| ANT-WSB-AHRM-05-1.5m | 2.4 GHz オムニディレクション/ダイポールアンテナ 5 dBi | |
| ANT-WDB-ARM-02 | 2.4/5.5 GHz 2 dBiデュアルバンドアンテナ RP-SMA (M) | |
| ANT-WSB5-ANF-12 | 5 GHz オムニディレクションアンテナ 12 dBi N-type (F) | |
| ANT-WSB5-PNF-18 | ディレクショナルパネルアンテナ: 18 dBi at 5 GHz | |
| ANT-WDB-ARM-0202 | 1.8/1.8 dBi RP-SMA (M)アンテナ | |
| MAT-WDB-CA-RM-2-0205 | MIMO 2×2 2.4/5 GHz デュアルバンドシーリングアンテナ 2/5 dBi RP-SMA-type (M) | |
| MAT-WDB-DA-RM-2-0203-1m | MIMO 2×2 2.4/5 GHz デュアルバンドデスクトップアンテナ 2/3 dBi RP-SMA-type (M) 1mケーブル | |
