製品・サービス

Moxa

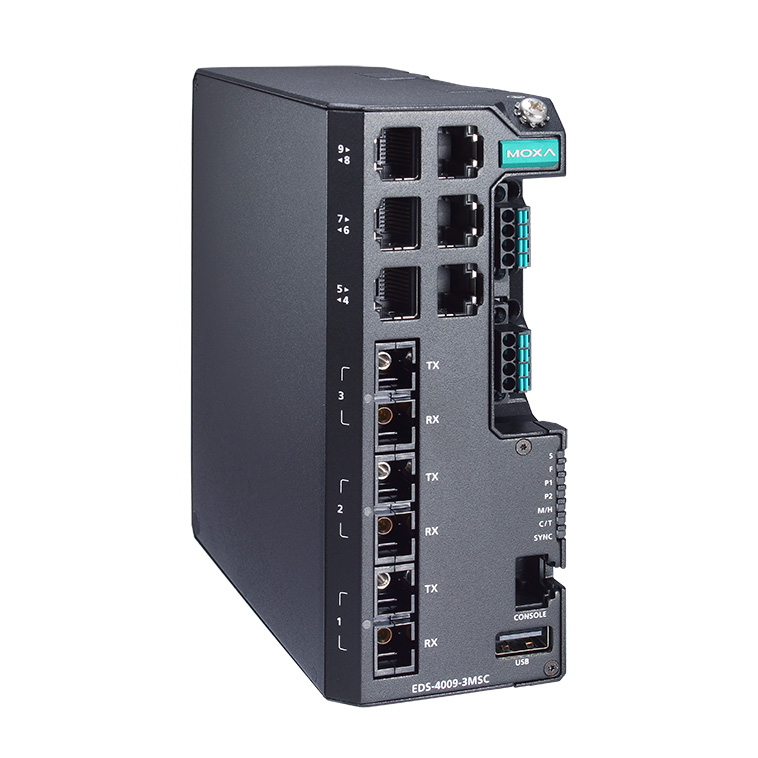

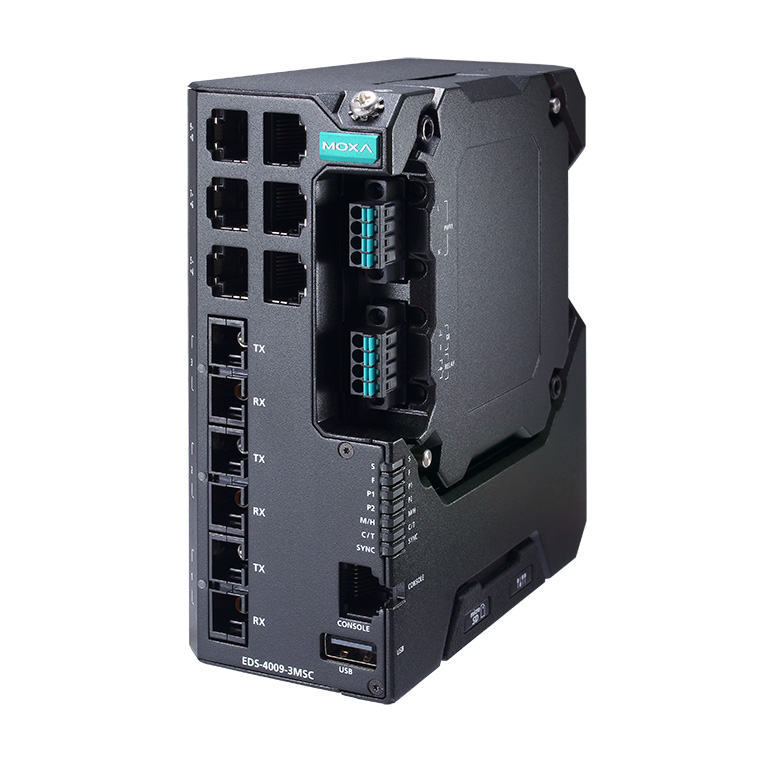

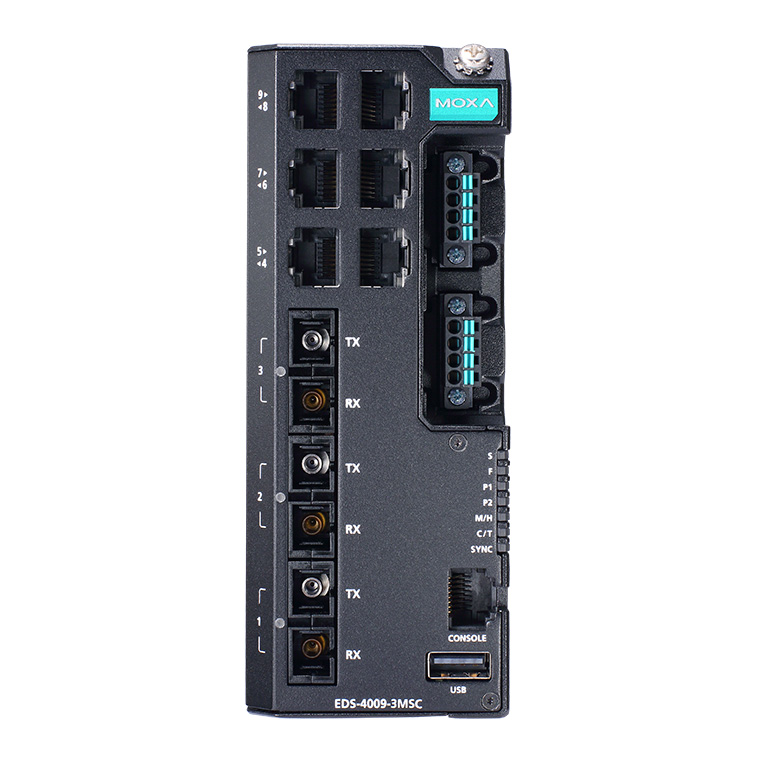

EDS-4009-3MSC-LV

9ポート マネージドイーサネットスイッチ

主な製品特長

  • IEC 62443-4-1に準拠して開発され、産業用サイバーセキュリティ規格IEC 62443-4-2に準拠
  • Turbo Ring, Turbo Chain (リカバリタイム 20ミリ秒未満 @ 250台)※、RSTP/STPによるネットワークの冗長化
  • 幅広い電源入力オプションにより、柔軟な展開が可能
  • 限られたスペースに収まるコンパクトで柔軟な筐体設計
  • MXstudioをサポートし、産業用ネットワークを簡単に視覚的に管理可能

ポートのリンク速度が1ギガビット以上の場合、リカバリタイムは50ミリ秒未満です。

FCC

CE

UL

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番
  • シリーズ
  • FAQ

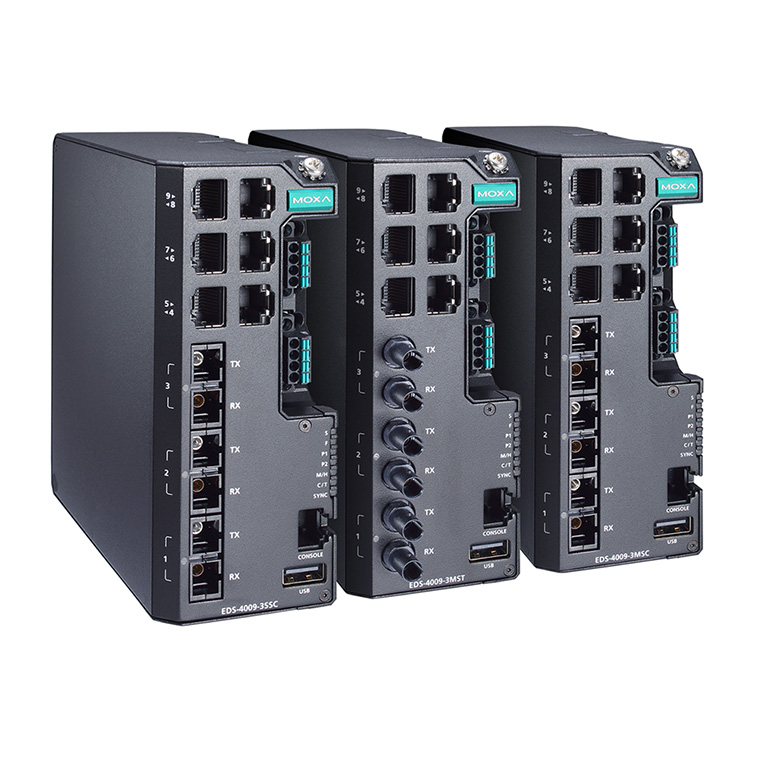

EDS-4009シリーズは、3つの100M ST/SC光ファイバーポートをオプションで備えた9ポートのマネージドファストイーサネットスイッチの製品群です。

Turbo Ring、Turbo Chain、RSTP/STPなどの冗長化イーサネット技術により、システムの信頼性を高め、ネットワークバックボーンの可用性を向上させます。EDS-4009シリーズは、ビデオ監視、プロセス監視、ITS、DCSシステムなど、拡張性の高いバックボーンが必要とされる、要求の厳しいアプリケーション向けに特別に設計されています。

EDS-4009シリーズは、IEC 62443-4-2およびIEC 62443-4-1 産業用サイバーセキュリティ認証に準拠しており、製品セキュリティと安全な開発ライフサイクル要件の両方をカバーし、お客様が安全な産業ネットワーク設計のコンプライアンス要件に対応できるよう支援します。

イーサネットインターフェース
10/100BaseT(X)ポート (RJ45コネクタ)6
オートネゴシエーション速度
全二重/半二重モード
オートMDI/MDI-X接続
100BaseFXポート (マルチモードSCコネクタ)EDS-4009-3MSC-LV/-HV/-Tモデル:3
100BaseFXポート (マルチモードSTコネクタ)EDS-4009-3MST-LV/-HV/-Tモデル:3
100BaseFXポート (シングルモードSCコネクタ)EDS-4009-3SSC-LV/-HV/-Tモデル:3
規格IEEE 802.3 for 10BaseT
IEEE 802.3u for 100BaseT(X) and 100BaseFX
IEEE 802.3x for flow control
IEEE 802.3ad for Port Trunk with LACP
IEEE 802.1Q for VLAN Tagging
IEEE 802.1D-2004 for Spanning Tree Protocol
IEEE 802.1w for Rapid Spanning Tree Protocol
IEEE 802.1p for Class of Service
IEEE 802.1X for authentication
イーサネットソフトウェア
フィルタGMRP, GVRP, GARP, 802.1Q VLAN, IGMP Snooping v1/v2/v3, IGMP Querier
管理IPv4/IPv6、フロー制御、バックプレッシャーフロー制御、DHCPサーバ/クライアント、ARP、RARP、LLDP、ポートミラー、リンクアップディレイ、SMTP、SNMP Trap、SNMP Inform、SNMPv1/v2c/v3、RMON、TFTP、SFTP、HTTP、HTTPS、Telnet、Syslog、Private MIB
MIBP-BRIDGE MIB, Q-BRIDGE MIB, IEEE8021-SPANNING-TREE-MIB, IEEE8021-PAE-MIB, IEEE8023-LAG-MIB, LLDP-EXT-DOT1-MIB, LLDP-EXT-DOT3-MIB, SNMPv2-MIB, RMON MIB Groups 1, 2, 3, 9
冗長化プロトコルSTP、RSTP、Turbo Ring v2、Turbo Chain、リングカップリング、デュアルホーミング、リンクアグリゲーション
セキュリティブロードキャストストーム対策、レートリミット、トラストアクセス制御、スタティックポートロック、MACスティッキー、HTTPS/SSL、SSH、RADIUS、TACACS+、ログイン・パスワードポリシー
時間管理SNTP、NTPサーバ/クライアント、NTP認証
プロトコルIPv4/IPv6、TCP/IP、UDP、ICMP、ARP、RARP、TFTP、DNS、NTPクライアント、DHCPサーバ、DHCPクライアント、802.1X、QoS、HTTPS、HTTP、Telnet、SMTP、SNMPv1/v2c/v3、RMON、Syslog
スイッチプロパティ
MACテーブルサイズ16 K
ジャンボフレームサイズ9.216 KB
最大 VLAN数256
VLAN IDの範囲VID 1 ~ 4094
IGMPグループ512
優先キュー4
パケットバッファサイズ1 Mbits
LEDインターフェース
LEDインジケータPWR1, PWR2, STATE, FAULT, MSTR/HEAD, CPLR/TAIL, SYNC
シリアルインターフェース
コンソールポートRS-232C (TxD, RxD, GND), 8-pin RJ45 (115200, n, 8, 1)
USBインターフェース
USBコネクタUSB Type A (予定)
入出力インターフェース
アラーム接点チャネル1 リレー出力、1A @ 24 VDCの通電容量
デジタル入力チャネル1
デジタル入力ステート1:+13~+30 V
ステート0:-30~+3 V
最大入力電流:8 mA
ボタンリセットボタン
ディップスイッチの構成
ディップスイッチTurbo Ring, Master, Coupler, Reserve
電源
接続方法取り外し可能な4接点端子台 2個
プリインストールされたパワーモジュールLV/-LV-Tモデル:PWR-100-LV
HV/-HV-Tモデル:PWR-105-HV-I
備考EDS-4009シリーズはモジュラ方式の電源に対応しています。モデル名と電源パラメータは、搭載されている電源モジュールによって決定されます。
例えば
EDS-4009-T + PWR-100-LV = EDS-4009-LV-T
EDS-4009-T + PWR-105-HV-I = EDS-4009-HV-T
別のパワーモジュールを取り付ける場合は、対応する機種の仕様書を参照してください。例えば、EDS-4009-LV-TのパワーモジュールをPWR-105-HV-Iに交換する場合は、EDS-4009-HV-Tの仕様書を参照してください。
入力電圧-LV/-LV-Tモデル: 12/24/48 VDC、冗長デュアル入力
-HV/-HV-Tモデル: 110/220 VDC/VAC、シングル入力
動作電圧-LV/-LV-Tモデル:9.6 ~ 60 VDC
-HV/-HV-Tモデル:88 ~ 300 VDC、85 ~ 264 VAC
入力電流-LV/-LV-Tモデル:12~48 VDC, 1.50~0.40 A または 24 VDC, 0.70 A
-HV/-HV-Tモデル:110~220 VAC, 50~60 Hz, 0.30~0.20 A または 110~220 VDC, 0.30~0.20 A
消費電力 (最大)EDS-4009-3MSC-LV(-T)モデル:9.51 W
EDS-4009-3MSC-HV(-T)モデル:12.14 W
EDS-4009-3MST-LV(-T)モデル:9.51 W
EDS-4009-3MST-HV(-T)モデル:12.17 W
EDS-4009-3SSC-LV(-T)モデル:9.51 W
EDS-4009-3SSC-HV(-T)モデル:12.34 W
過負荷電流保護対応
逆極性保護対応
メカニカル
IP規格IP40
サイズEDS-4009-3MSC(-T)/EDS-4009-3SSC(-T)モデル:55 × 140 × 120 mm
EDS-4009-3MST(-T)モデル:55 × 140 × 132 mm
重量EDS-4009-3MSC(-T)モデル:821.5 g
EDS-4009-3MST(-T)モデル:920 g
EDS-4009-3SSC(-T)モデル:932 g
取付方法DINレール取付, 壁面取付 (オプションキット使用時)
ハウジングメタル
環境
動作温度標準モデル:-10~60℃
広温度範囲モデル:-40~75℃
保存温度(パッケージ含む)-40~85℃
相対湿度5~95% (結露なきこと)
規格・認証
産業用サイバーセキュリティIEC 62443-4-1
IEC 62443-4-2
安全性UL 61010-2-201, EN 62368-1 (LVD)
EMCEN 55022/24, EN 61000-6-2/-6-4
EMICISPR 32, FCC Part 15B Class A
EMSIEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
IEC 61000-4-5 Surge: Power: 4 kV; Signal: 4 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF
振動IEC 60068-2-6
衝撃IEC 60068-2-27
落下IEC 60068-2-32
鉄道EN 50121-4
交通管制NEMA TS2
MTBF
時間EDS-4009-3MSC-LV/-LV-Tモデル:972,841 時間
EDS-4009-3MSC-HV/-HV-Tモデル:482,263 時間
EDS-4009-3MST-LV/-LV-Tモデル:972,841 時間
EDS-4009-3MST-HV/-HV-Tモデル:482,263 時間
EDS-4009-3SSC-LV/-LV-Tモデル:972,841 時間
EDS-4009-3SSC-HV/-HV-Tモデル:482,263 時間
保証
保証期間5 年間
詳細MOXA社 製品保証方針

サイズ (単位 = mm)

EDS-4009-3MSC(-T), EDS-4009-3SSC(-T)モデル
サイズ
EDS-4009-3MST(-T)モデル
サイズ
EDS-4009-3MSC-LV10/100BaseT(X)ポート(RJ45コネクタ)×6
100BaseFXポート(マルチモード SCコネクタ)×3
動作電圧:9.6~60 VDC
パワーモジュール搭載:PWR-100-LV
動作温度:-10~60℃

アクセサリ(別売り)

電源
HDR-60-2460W/2.5A DINレール 24VDC電源
ユニバーサル 85~264 VAC または 120~370 VDC入力電圧
動作温度:-30~70℃
NDR-120-24120W/5.0A DINレール 24VDC電源
ユニバーサル 90~264 VAC または 127~370 VDC入力電圧
動作温度:-20~70℃
NDR-120-48120W/2.5A DINレール 48VDC電源
ユニバーサル 90~264 VAC または 127~370 VDC入力電圧
動作温度:-20~70℃
NDR-240-48240W/5.0A DINレール 48VDC電源
ユニバーサル 90~264 VAC または 127~370 VDC入力電圧
動作温度:-20~70℃
MDR-40-2440W/1.7A DINレール 24VDC電源
85~264 VAC または 120~370 VDC入力電圧
動作温度:-20~70℃
MDR-60-2460W/2.5A DINレール 24VDC電源
85~264 VAC または 120~370 VDC入力電圧
動作温度:-20~70℃

EDS-4009シリーズ 製品一覧

EDS-4009-3MSC-HV 9ポート マネージドイーサネットスイッチ
EDS-4009-3MSC-HV-T 9ポート マネージドイーサネットスイッチ
EDS-4009-3MSC-LV 9ポート マネージドイーサネットスイッチ
EDS-4009-3MSC-LV-T 9ポート マネージドイーサネットスイッチ
EDS-4009-3MST-HV 9ポート マネージドイーサネットスイッチ
EDS-4009-3MST-HV-T 9ポート マネージドイーサネットスイッチ
EDS-4009-3MST-LV 9ポート マネージドイーサネットスイッチ
EDS-4009-3MST-LV-T 9ポート マネージドイーサネットスイッチ
EDS-4009-3SSC-HV 9ポート マネージドイーサネットスイッチ
EDS-4009-3SSC-HV-T 9ポート マネージドイーサネットスイッチ
EDS-4009-3SSC-LV 9ポート マネージドイーサネットスイッチ
EDS-4009-3SSC-LV-T 9ポート マネージドイーサネットスイッチ

光ケーブルの研磨種別はなんでしょうか。

Moxa


PC研磨となります。

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.07.14

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

中国版RoHS2対応してますか?

Moxa


対応しております。リンクをご参照ください。
Moxa Hazardous Substance Policies

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.10.15

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

REACH対応してますか?

Moxa


対応しております。

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.09.27

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

原産国を教えてください。

Moxa


基本的には台湾で作られていますが、OEM品やパーツは中国の場合もございます。

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.09.27

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

製品保証期間はどれくらいでしょうか。

Moxa


以下のURLをご参照ください。
Moxa Warranty Policy

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.09.27

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

RoHS2に対応してますか?

Moxa


対応しております。リンクをご参照ください。
Moxa Hazardous Substance Policies

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.09.27

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

REACH規則に対応していますか?

Moxa


対応しております。リンクをご参照ください。
Moxa Hazardous Substance Policies

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.09.27

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

chemSHERPAの調査は可能ですか?

Moxa


調査可能です。

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.09.27

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

含有物質調査の依頼は可能ですか?

Moxa


調査内容によって対応可否が異なるため、都度ご相談ください。

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.09.27

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

グリーン調達の調査は可能ですか?

Moxa


調査内容によって対応可否が異なるため、都度ご相談ください。

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.09.27

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

ターボリングはメタルケーブル、光ケーブル混在可能ですか?

Moxa


混在可能です。

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.06.26

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

ターボチェーンはメタルケーブル、光ケーブル混在可能ですか?

Moxa


混在可能です。

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.06.26

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

ターボリングV1とV2の混在可能ですか?

Moxa


混在できません。

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.06.26

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

ターボリングとターボチェーンを組み合わせることは可能でしょうか?

Moxa


ターボリングで構成したネットワークにターボチェーンで増設することは可能です。
