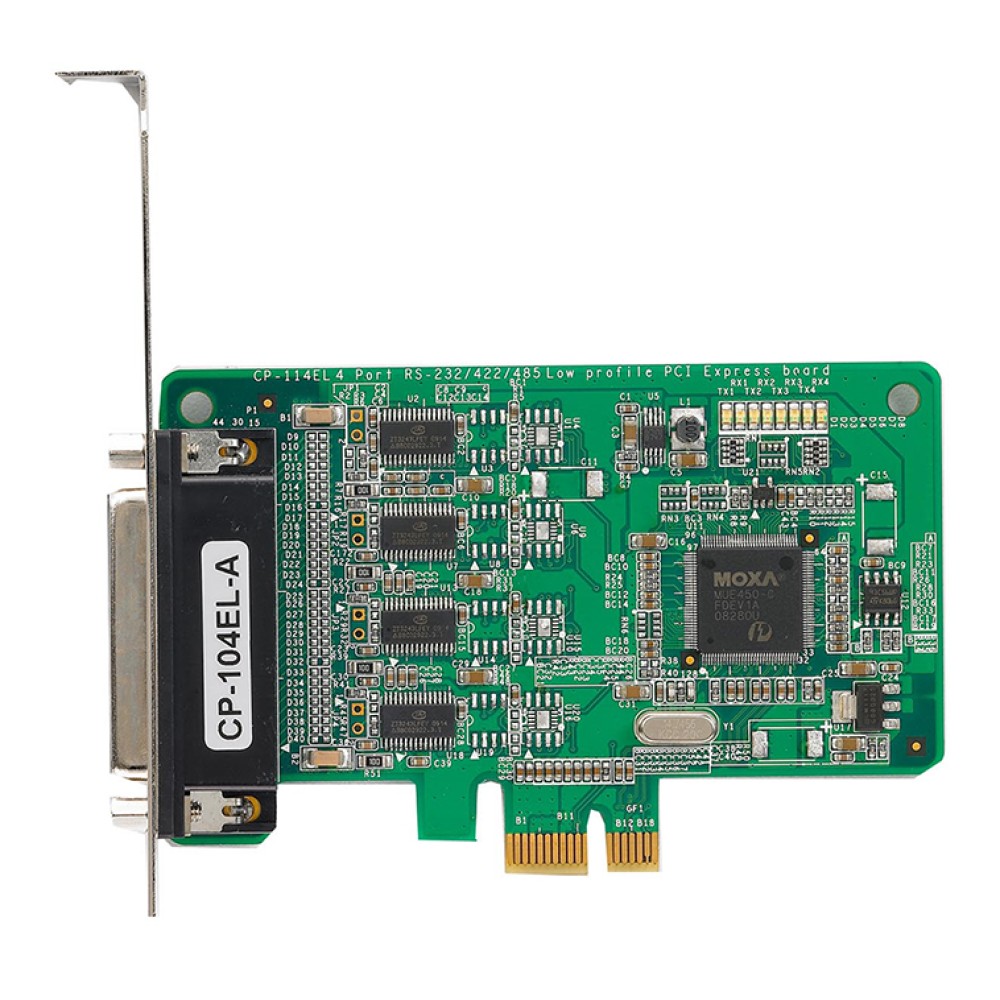

CP-104EL-A-DB25M
4ポートRS-232C PCI Expressシリアルボード
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- PCI Express ×1対応
- シリアル通信スピード最大921.6Kbpsボーレート
- 128バイトFIFOおよびオンチップH/W, S/W フロー制御
- スモールサイズPCに適合するロープロファイフォームファクタ
- Windows 7 x86/x64, XP/2003/Vista/2008 x86/x64, 2000, DOS, Linux 2.4/2.6, QNX 6, SCO Open Server 5/6, UnixWare 7ドライバサポート
- オンボードLEDおよび管理ソフトウェアによりメンテナンスが容易
- オンボード15KV ESDプロテクション
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
CP-104EL-Aは、4 RS-232CシリアルポートをサポートするスマートPCI ExpressマルチポートシリアルボードでPOS、ATMアプリケーションに適した設計がされています。産業オートメーションエンジニアおよびシステムインテグレータにとってトップ選択できる製品でありWindows、Linux、更に、Unixまで含む多くの異なるオペレーティングシステムで動作し最大921.6Kbpsの高速データ通信をサポートします。また、CP-104EL-Aは、広範囲にわたるシリアル周辺機器を確実にサポートするフルモデムコントロール信号を提供します。更に、CP-104ELは、PCI Express×1に分類されあらゆるPCI Expressスロットで使用することができます。
スモーラーフォームファクタ
CP-104EL-Aは、あらゆるPCI Expressスロットに互換するロープロファイルボードです。ボードは、僅か3.3VDC電源で動作しますのでコンパクトサイズから標準の工業用サイズのPCを含むホストコンピュータに適用します。
Windows、Linux、UNIX OSドライバ提供
Moxaは、多種多様なオペレーティングシステムをサポートしています。また、CP-104EL-Aボードも例外でありません。信頼できるWindows COMおよびLinux/Unix TTYドライバは、すべてのMoxaボードに対して提供します。また、他のオペレーティングシステムWEPOSは、組込インテグレーションをサポートします。
| ハードウェア | |
| コネクタ | DB44メス |
|---|---|
| 通信コントローラ | MU860 (16C550C互換) |
| バス・インターフェース | PCI Express×1 |
| シリアルインターフェース | |
| 標準シリアルポート | RS-232C |
| ポート数 | 4 |
| 最大ボード数 | 4 / PC (最大) |
| シリアルラインプロテクション | |
| サージ保護 | 15KV ESDサージ保護搭載 |
| シリアル通信パラメータ | |
| データビット | 5, 6, 7, 8 |
| ストップビット | 1, 1.5, 2 |
| パリティ | なし、偶数、奇数、スペース、マーク |
| フロー制御 | RTS/CTS, XON/XOFF |
| I/Oアドレス / IRQアドレス | BIOSにより割当て |
| 通信速度 | 50bps ～ 921.6Kbps |
| シリアル信号 | |
| RS-232C | TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
| メカニカル | |
| サイズ | 67.21×103mm |
| ドライバサポート | |
| 対応OS | Windows 7/2008/Vista/2003/XP (x86/x64), Windows 2000, Linux 2.4/2.6 (x86/x64), QNX 6.x, SCO OpenServer 5/6, SCO UnixWare 7, Sun Solaris 10, DOS |
| 環境 | |
| 動作温度 | 0 ～ 55℃ |
| 動作湿度 | 5 ～ 95% RH |
| 保存温度 | -20 ～ 85℃ |
| 認証 | |
| EMC | EN 55032/24 |
| EMI | CISPR 32, FCC Part 15B Class B |
| EMS | IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV IEC 61000-4-5 Surge: Power: 2 kV IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m IEC 61000-4-8 PFMF IEC 61000 |
| 平均故障間隔 (MTBF：mean time between failures) | |
| 時間 | 3,601,447 時間 |
| 電源 | |
| 消費電力 | 805mA @3.3V |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |
寸法 (単位 = mm)
| CP-104EL-A-DB25M | 4ポートRS-232C PCIロープロファイル Express ×1 シリアルボード (含むDB25/Mケーブル) |
|---|
接続ケーブル
| CBL-M44M9x4-50 | DB44(M) / 4 x DB9(M)ケーブル |
|---|---|
| CBL-M44M25x4-50 | DB44(M) / 4 x DB25(M)ケーブル |
CP-104EL-Aシリーズ 製品一覧
| CP-104EL-A-DB25M | 4ポートRS-232C PCI Expressシリアルボード |
| CP-104EL-A-DB9M | 4ポートRS-232C PCI Expressシリアルボード |
