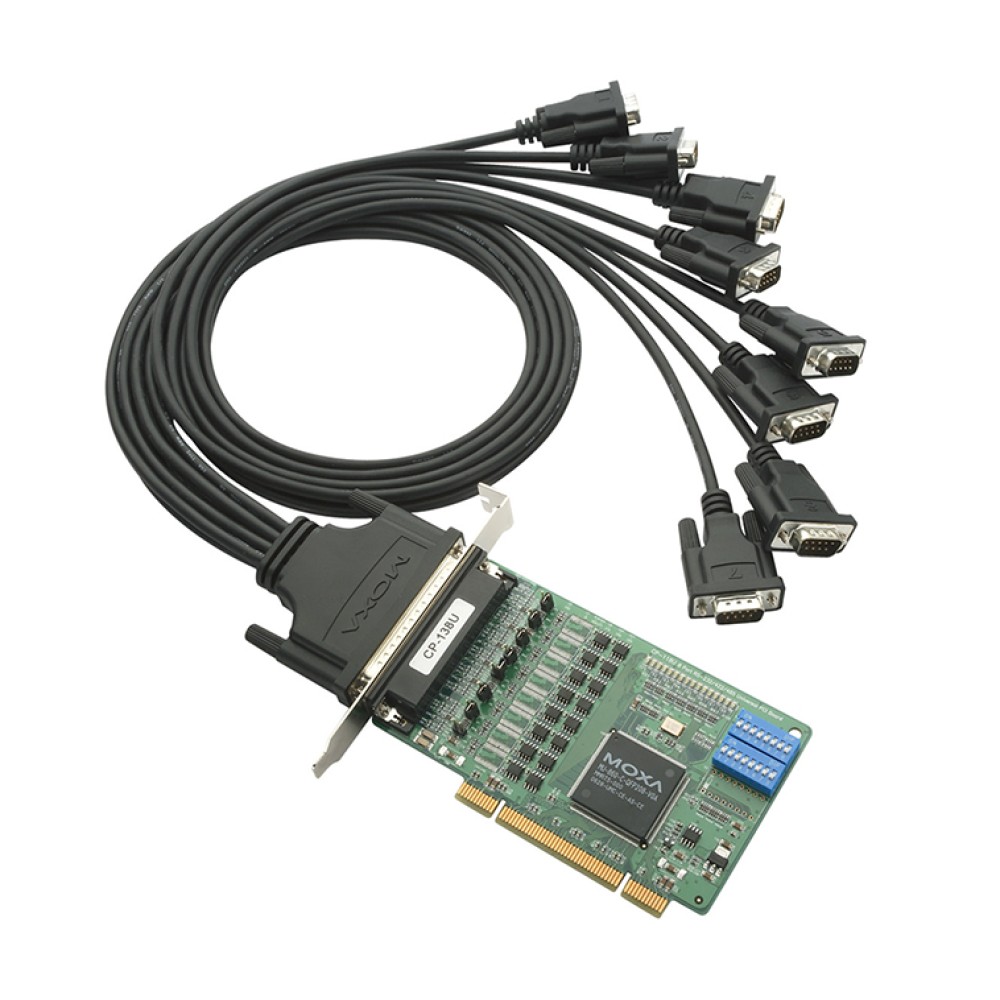

CP-138U-I-T
8ポート RS-232C/422/485 スマート・ユニバーサルPCIシリアルボード
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 世界のトップクラスのパフォーマンスを誇る700Kbps以上のスループット
- 128バイトFIFO､オンチップハードウェア、ソフトウェア･フローコントロール
- 3.3/5VPCIおよびPCI-X、ユニバーサルPCIコンパチブル
- シリアル通信スピード最大921.6Kbps
- Windows 7/Vista/2003/XP/2000、Linuxドライバーサポート
- オンボードLEDとマネージメントソフトウェアによりメンテナンスが簡単
- オンボード15KVESDおよび2KVオプティカル・アイソレーション・プロテクション
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
CP-118U-IおよびCP-138U-Iは、スマートな8ポートRS-232C/422/485(CP-118U-I)、RS-422/485(CP-138U-I)をサポートするユニバーサルPCIシリアルボードです。長距離サポート、マルチポイント接続、PCベースのデータ収集アプリケーション用に設計されたMoxaの新製品です。工業用自動化システムインテグレータは、工業自動化プロジェクトにこのボードを大いに活用、推進することができるでしょう。
正確なRS-485通信を実行するためのオンチップADDCTM
RS-485コミュニケーションは、ラインドライバをイネーブルおよびディセーブルするために正確なタイミングコントロールを必要とします。そして、CP-118U-IおよびCP-138U-Iカードを動かすMoxa TurboシリアルエンジンTMチップは、RS-232Cとして使用するが如く簡単にRS-485を動かすためのオンチップADDCTM(AutomaticDataDirectionControl)が搭載されています。
1.2km内に最大31台のデバイスをRS-485マルチドロップ接続
CP-118U-IユニバーサルPCIボードは、8xRS-232C/422/485シリアルポート、CP-138U-Iは、8xRS-422/485シリアルポートを搭載し夫々921.6Kbpsまでのデータレートをサポートすることができます。RS-485モードでは、シリアルポートが1.2kmの範囲内で最大31台のRS-485デバイスをデージーチェン接続することができます。長距離RS-485通信でしばしば問題となるサージやコモンモードノイズ発生による機器のダメージを予防するために2KVオプティカル・アイソレーション・プロテクションを備えています。
- 700kbps以上のデータスループットのトップパフォーマンス
- 128バイトFIFO、オンチップハードウェア、ソフトウェアフロー制御
- 3.3/5VPCIおよびPCI/XユニバーサルPCIコンパチブル
- 2KVオプティカル・アイソレーション・プロテクション
| ハードウェア | |
| 通信コントローラ | MU860 (16C550Cコンパチブル) |
|---|---|
| バス･インターフェース | 32ビット、ユニバーサルPCI |
| コネクタ | DB62 メス |
| インターフェース | |
| 標準シリアルポート | CP-118U: RS-232/422/485 CP-138U : RS-422/485 |
| ポート数 | 8 |
| 最大ボード数 | 最大 4 / PC |
| サージ保護 | 15KV ESD サージ保護搭載 |
| パフォーマンス | |
| 通信速度 | 50bps ～ 921.6Kbps |
| シリアル通信制御 | |
| データビット | 5, 6, 7, 8 |
| ストップビット | 1, 1.5, 2 |
| パリティ | None, 偶数, 奇数, スペース, マーク |
| フロー制御 | RTS/CTS, XON/XOFF |
| I/Oアドレス / IRQ | BIOSにより割当て |
| シリアル信号 | |
| RS-232C | TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
| RS-422 | TxD+(B), TxD-(A), RxD+(B), RxD-(A), GND |
| 4線式 RS-485 | TxD+(B), TxD-(A), RxD+(B), RxD-(A), GND |
| 2線式 RS-485 | Data+(B), Data-(A), GND |
| ドライバサポート | |
| 対応OS | Windows 7/Vista/2008/XP/2003 (x86/x64), Windows 2000/98/95/ME/NT, Windows CE 5.0/6.0, Windows XP Embedded, Linux 2.4/2.6 (x86), QNX 6.x, Sun Solaris 10, DOS(CP-118U のみ : SCO Open Server 5/6, UnixWare 7) |
| メカニカル | |
| サイズ | 82×135mm |
| 環境 | |
| 動作温度 | 0 ～ 55℃ |
| 動作湿度 | 5 ～ 95% RH |
| 保存温度 | -20 ～ 85℃ |
| 適合規格 | EN55022, EN55024, EN61000-3-2, EN61000-3-3, IEC61000-4-2, IEC61000-4-3, IEC61000-4-4, IEC61000-4-5, IEC61000-4-6, IEC61000-4-8, IEC61000-4-11, FCC Part 15 Class B |
| 電源 | |
| 消費電力 | CP-118U : 240mA @+5V (RS-232), 300mA @+5V (RS-422) CP-138U : 135mA @+5V (RS-422) |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |
サイズ (単位 = mm)
| CP-118U-I | 8ポートRS-232C/422/485ユニバーサルPCIボード、 2KVオプティカル・アイソレーション |
|---|---|
| CP-138U-I | 8ポートRS-422/485ユニバーサルPCIボード、 2KVオプティカル・アイソレーション |
オプショナル・コネクタボックス/ケーブル(ボードあたり1つを選択)
| CBL-M78M9x8-100 | 8ポート、DB9(M)ケーブル |
|---|---|
| CBL-M78M25x8-100 | 8ポート、DB25(M)ケーブル |
CP-118U/138Uシリーズ 製品一覧
| CP-118U | 8ポート RS-232C/422/485 スマート・ユニバーサルPCIシリアルボード |
| CP-118U-I | 8ポート RS-232C/422/485 スマート・ユニバーサルPCIシリアルボード |
| CP-118U-I-T | 8ポート RS-232C/422/485 スマート・ユニバーサルPCIシリアルボード |
| CP-118U-T | 8ポートRS-232/422/485UniversalPCIシリアルボード,ｰ40～85℃ |
| CP-138U | 8ポート RS-232C/422/485 スマート・ユニバーサルPCIシリアルボード |
| CP-138U-I | 8ポート RS-232C/422/485 スマート・ユニバーサルPCIシリアルボード |
| CP-138U-I-T | 8ポート RS-232C/422/485 スマート・ユニバーサルPCIシリアルボード |
| CP-138U-T | 8ポート422/485UniversalPCIシリアルボード,ｰ40～85℃ |
