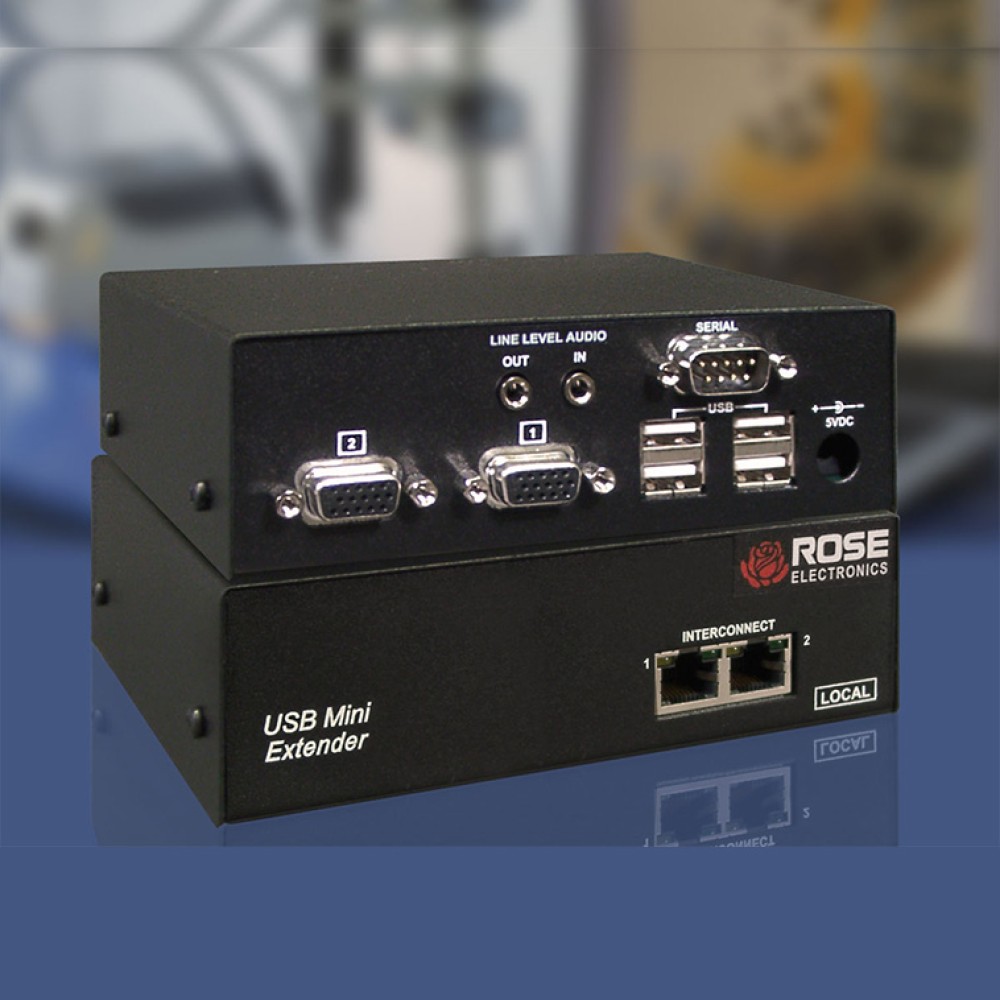

CrystalView Mini USB
USB CATx KVMエクステンダー
×
主な製品特長
- サポート:
- VGAからUXGAビデオモード
- USBキーボード および マウス
- USB周辺装置
- シリアル および ステレオオーディオ (オプショナル)
- シングル および デュアルビデオモード
- CATx (CAT5/5e/6/7) ケーブルを使用してCPUからKVMステーションを最大45mまで延長
- ビデオ解像度最大1600×1200 @ 75Hz
- すべてのOSに対応
- マイクロプロセッサーを使用してplug and playオペレーションに必要なキーボード および マウスのエミュレートを実現。そのためリモートユニットのキーボード および マウスは、ブートアップのためのPCを必要とせず、ローカルユニットのみPCに接続
- 自動KVMシェアリング (デュアルアクセスモデル)
- DDCサポート
- リモートユニットに4ポートUSB hubを搭載
- ラックマウントキット
カテゴリー
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
CrystalViewシステムは、ローカルユニットおよびリモートユニットの2ユニットから構成されています。ローカルユニットは、CPUアダプターケーブルまたはKVMスイッチを使用してCPUに接続します。リモートユニットは、KVMステーションにキーボード、ビデオモニターおよびマウスケーブルを直接接続します。ローカルとリモートユニットは、CATxケーブルを使用して最大45m接続することができます。また、解像度は、最大1600×1200 @ 75Hzをサポートします。
- CrystalView Miniは、4モデルがあります:
- シングルビデオ
- デュアルビデオ
- シングルビデオ+シリアル/オーディオ
- デュアルビデオ+シリアル/オーディオ
CrystalView Miniは、マイクロプロセッサーを使用してplug and playオペレーションに必要なキーボードおよびマウスのエミュレートを実現します。そのためリモートユニットのキーボードおよびマウスは、ブートアップのためのPCを必要としません。ローカルユニットだけは、PCに接続する必要があります。シリアル/オーディオモデルは、ステレオオーディオをCATxリンクを通して一方向に同時に送信することができます。タッチスクリーンといった多くのシリアルデバイスは、リモートユニットのシリアルポートに直接プラグインすることができます。Miniモデルは、スモースサイズでありながら最新の技術を搭載しています。このためCPUとKVMスイッチ間を最大45m延長することができます。

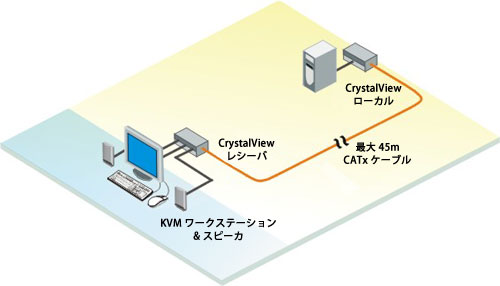

アプリケーション
サイズ (mm) | 150×110×44 (W×D×H) |
---|---|
重さ | 2.45kg |
ビデオ | |
解像度 | 1600×1200 @ 45m |
コンパチビリティ | SVGA、VGA、XGA、RGB |
レベル | 0.7V p-p |
シンクタイプ | セパレート/コンポジットTTLレベル |
サポート | |
キーボード | USB |
マウス | USB |
コネクター | |
ビデオ | HD15F |
USBローカル | USB B |
USBリモート | 4ポート USB A hub |
シリアル | ローカル:DB9F リモート:DB9M |
オーディオ | (2)3.5mm ステレオジャック |
インターコネクト | CAT5 UTP/STP、EIA/TIA 568 |
電源 | |
ローカル | PCから供給 |
リモート | 5V、20W 外部電源 |
シリアルデータ (オプショナル) | |
ボーレート | 最大 19,200bps |
データフロー | フォーマットインディペンデント |
フロー制御 | TX、RX、RTS、CTS、DTR、DSR |
オーディオデータ (オプショナル) | |
信号レベル | 4V p-p |
インピーダンス | 47KΩ |
コネクター | 3.5mm ステレオジャック |
伝送 | 16bit、38.4KHz デジタルオーディオ |
マイクロフォン | 電源供給 または 非電源 |
スピーカー | 電源供給 |
環境 | |
動作温度 | 0~45℃ |
湿度 | 0~80% (結露なきこと) |
認証 | CE |

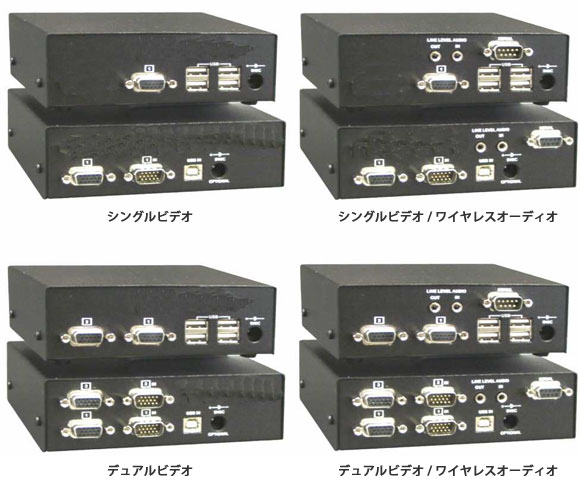

背面
CRK-M2U1V | CrystalView USB Mini VGA USB デュアルローカル シングルビデオ KVMエクステンダーキット |
---|---|
CRK-M2U1V/AUD | CrystalView USB Mini VGA USB デュアルローカル シングルビデオ/シリアル&オーディオ KVMエクステンダーキット |
CRK-M2U2V | CrystalView USB Mini VGA USB デュアルローカル デュアルビデオ KVMエクステンダーキット |
CRK-M2U2V/AUD | CrystalView USB Mini VGA USB デュアルローカル デュアルビデオ/シリアル&オーディオ KVMエクステンダーキット |
ケーブル
CAB-USBABnnn | ケーブル USB Type A - Type B |
---|---|
CAB-CXVMFnnn | UltraCable高解像度 プライマリビデオ - HD15M - HD15F |
CAB-D9MFnnn | ケーブル シリアル DB9M - DB9F |
CAB-SPMMnnn | ケーブル ステレオオーディオ Mini-フォン M-M (3.5mm) |
CAB-08UTPnnn | ケーブル UTP CAT5 RJ45MM |
