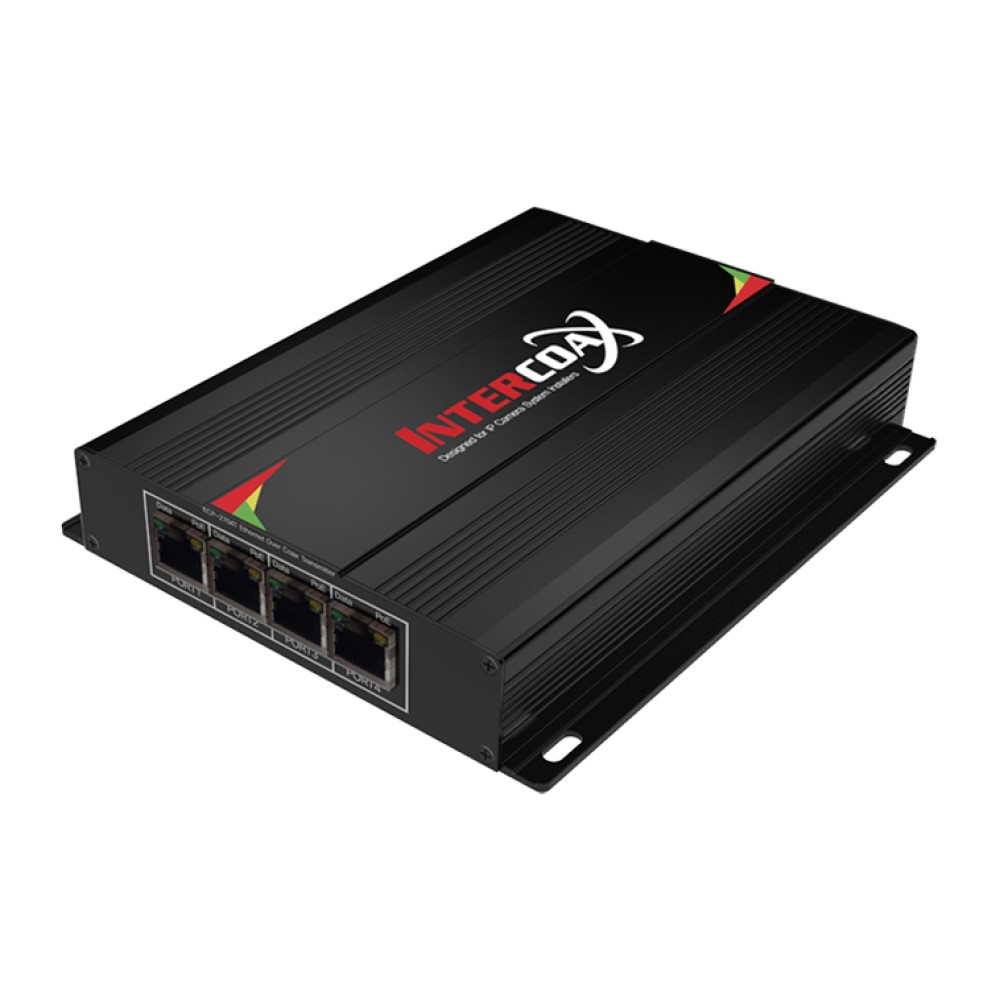

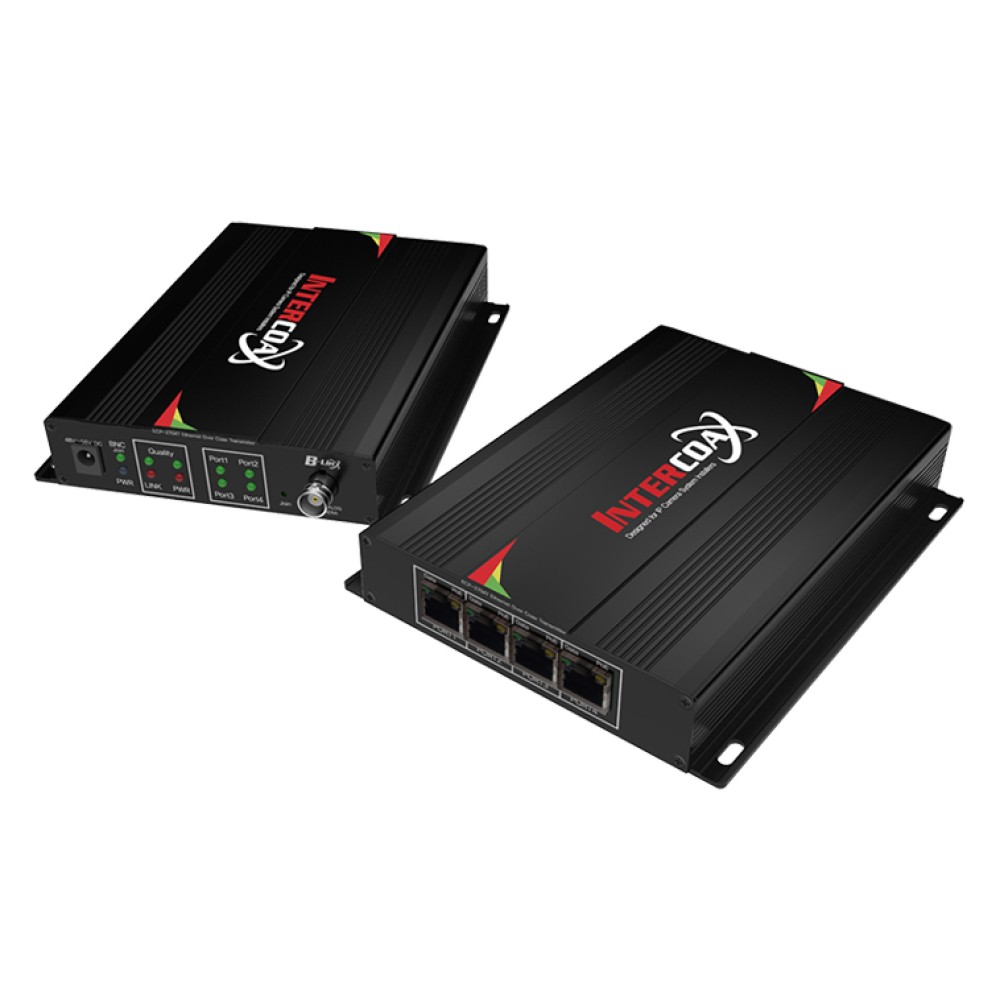

ECP-2704T

Ethernet & PoE over Coax Transmitter(Tx) イーサネットエクステンダー

主な製品特長

  • 帯域幅:270Mbps (VDSL方式と異なり帯域幅が数倍広い)
  • 1:1から最大1:63までのマルチ接続が可能 (1本の同軸でデイジーチェーン接続可能)
  • 総距離:2000mまでのデータ (映像) とPoE伝送可能 (BTE-01 BNC to RJ45変換バランアダプタを使用して、UTPケーブルで最大4000m延長可能)
  • データをBNC/2線バランを使い電話線 (2線/4線) を最大2km延長可能
  • 同軸/UTPケーブル上にTx/Rxを複数接続
  • 4IPカメラグループの経済的かつ理想的なインストレーション
  • PoE、PoE+ または Extra PoE、4ポート最大50Wまでサポート

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番

ECP-27シリーズは、同軸ケーブを通してIPデータ (映像) とPoE電源を同時に供給するイーサネット&PoEエクステンダです。既設のCCTV同軸ケーブルをそのまま利用して誰でもが簡単に設置できるため、アナログCCTVシステムからIPセキュリティカメラシステムに移行する際に費用と作業時間を削減することができます。また、同軸ケーブルだけでなくCat5e (または それ以上) およびツイストペア電話ケーブルを使用することが可能です。

接続図

同軸/UTP/2線電話ケーブル
デイジーチェーン

クワッド接続‐1
クワッド接続‐2
同軸ラインインターフェース
規格イーサネットオーバー同軸 (EoC) アプリケーション ローデータレート500Mbps
コネクタ75Ω BNC(F)

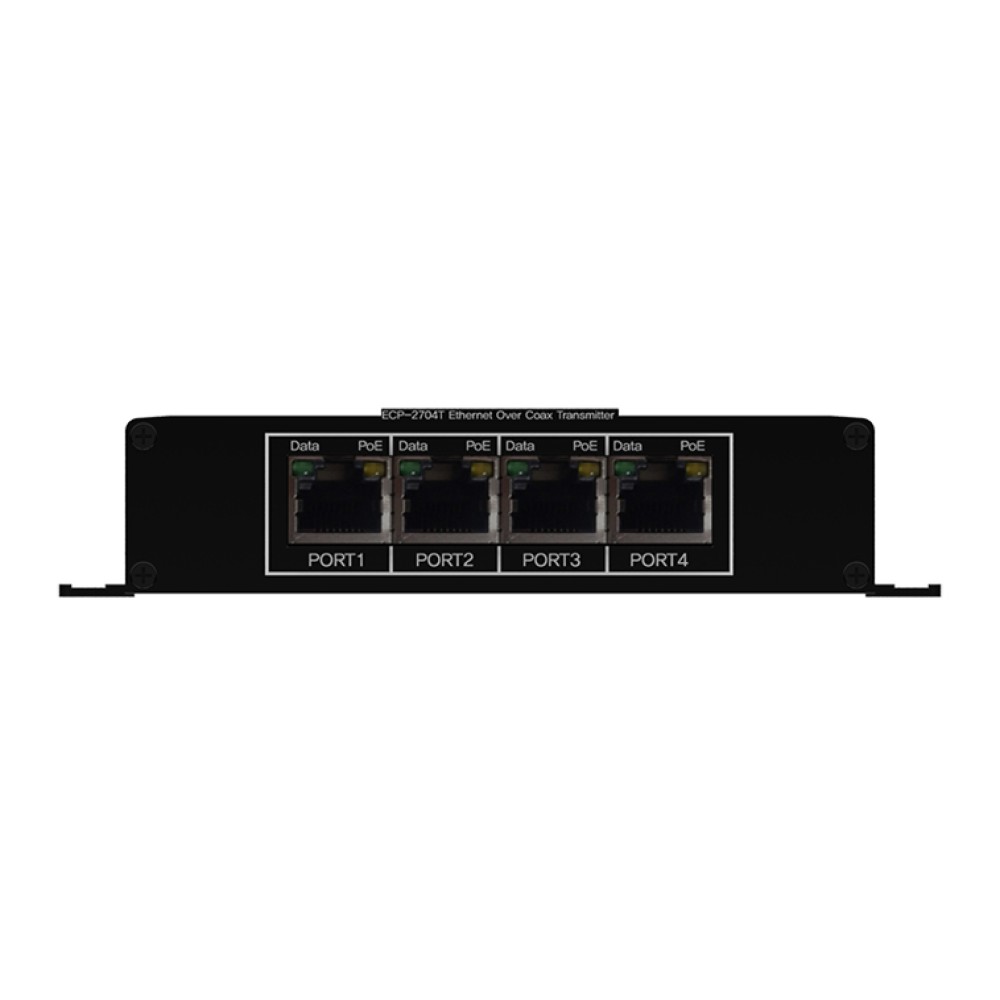

イーサネットインターフェース
PHY接続10/100/1000Base-T オートディテクト、オートMDI-X
コネクタRJ45

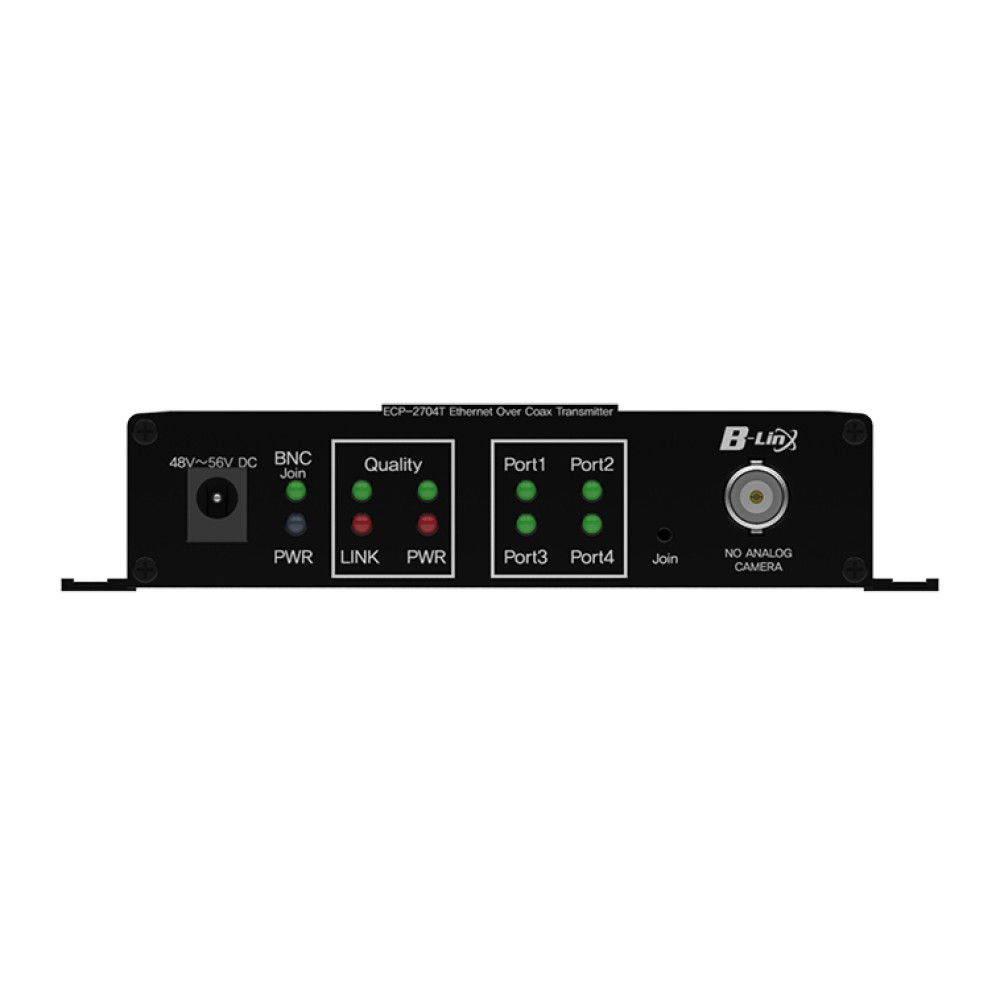

LED表示
イーサネット4-Data (Green) / 4-PoE (Yellow)
EoC1-BNC Join (Green)
電源1PWR (Blue)
リンク品質1-Good (Green) / 1-Bad (Red)
電源品質1-Good (Green):40V-56V / 1-Bad (Red):40V以下
12V DC出力
チャネル4-CH1 ~ CH4 (Green)
暗号化
暗号方式128-bit AES
IGMP
IGMPプロトコルIGMP V1、2、3
PoE
規格PoE+ (IEEE 802.3at)
最大電力最大50W (Extra PoE)
システム電源
外部電源アダプタAC90V ~ 260V (50Hz/60Hz)、DC56V/1.2A
DC出力 (2Pターミナルブロック)
認可
認証FCC、CE、KC
サージ保護IEC61000-4-5 4kV (1.2/50us)、2kA (8/20us)
AC/DCアダプタ安全性ITE Devices、CAS TUV用UL 60950-1、CE 60950 および PSE
メカニカル
重さ343g
サイズ (W×L×H)83×175.2×28 mm
環境
動作温度範囲-20~60℃
湿度範囲10%~90%
保管温度範囲-30~80℃
距離
5C-2V片側に48V‐56V電源アダプタ接続:データ最大2km PoE最大1.2km
両端に48V‐56V電源アダプタ接続 (推奨):データ最大2km以上 PoE最大2km
3C-2V片側に48V‐56V電源アダプタ接続:データ最大1.8km PoE最大0.8km
両端に48V‐56V電源アダプタ接続 (推奨):データ最大2km以上 PoE最大1.9km

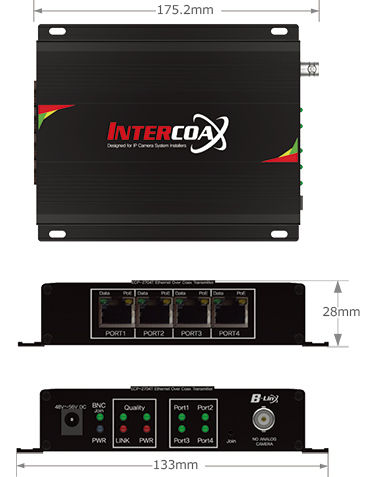

サイズ (単位=mm)

サイズ
ECP-2704TEthernet & PoE over Coax Transmitter (Tx)
イーサネットエクステンダ
