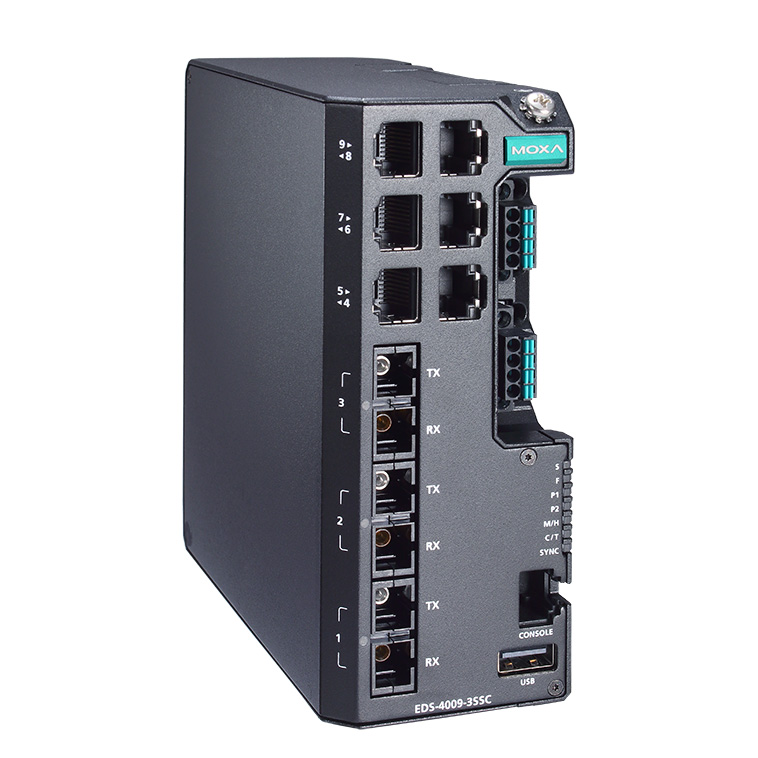

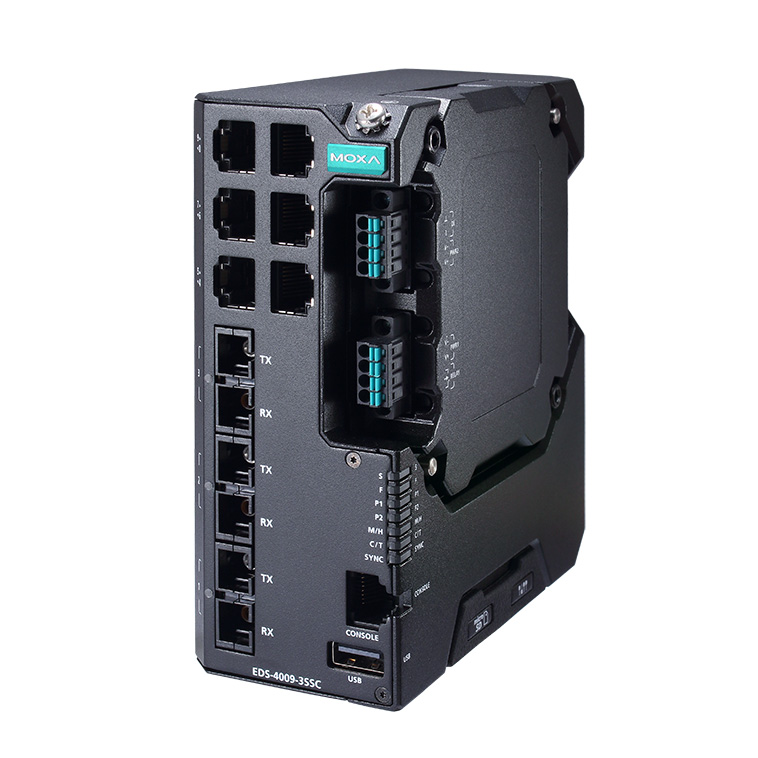

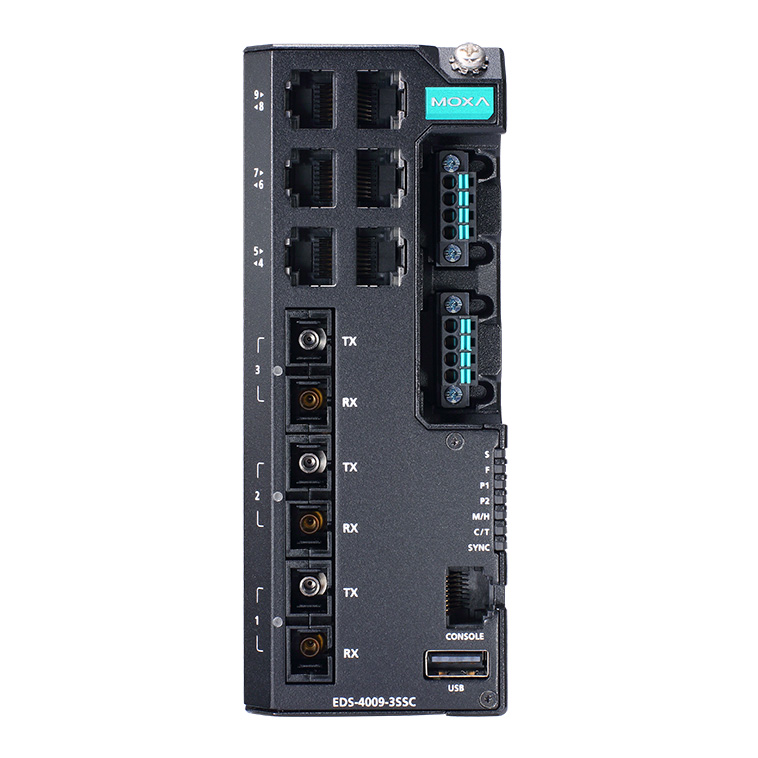

| イーサネットインターフェース |
| 10/100BaseT(X)ポート (RJ45コネクタ) | 6
オートネゴシエーション速度
全二重/半二重モード
オートMDI/MDI-X接続 |

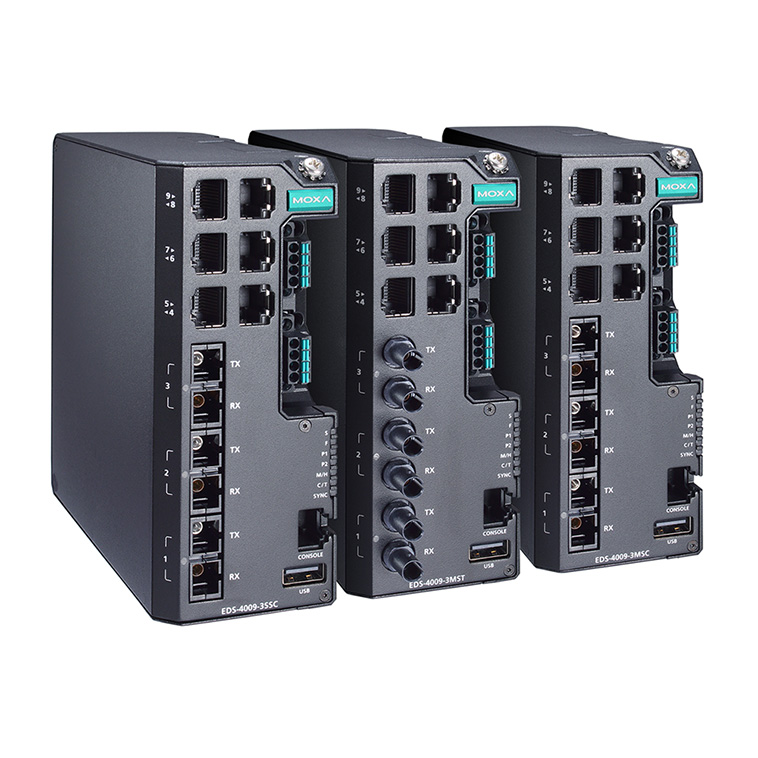

|---|
| 100BaseFXポート (マルチモードSCコネクタ) | EDS-4009-3MSC-LV/-HV/-Tモデル：3 |
|---|
| 100BaseFXポート (マルチモードSTコネクタ) | EDS-4009-3MST-LV/-HV/-Tモデル：3 |
|---|
| 100BaseFXポート (シングルモードSCコネクタ) | EDS-4009-3SSC-LV/-HV/-Tモデル：3 |
|---|
| 規格 | IEEE 802.3 for 10BaseT
IEEE 802.3u for 100BaseT(X) and 100BaseFX
IEEE 802.3x for flow control
IEEE 802.3ad for Port Trunk with LACP
IEEE 802.1Q for VLAN Tagging
IEEE 802.1D-2004 for Spanning Tree Protocol
IEEE 802.1w for Rapid Spanning Tree Protocol
IEEE 802.1p for Class of Service
IEEE 802.1X for authentication |
|---|
| イーサネットソフトウェア |
| フィルタ | GMRP, GVRP, GARP, 802.1Q VLAN, IGMP Snooping v1/v2/v3, IGMP Querier |
|---|
| 管理 | IPv4/IPv6、フロー制御、バックプレッシャーフロー制御、DHCPサーバ/クライアント、ARP、RARP、LLDP、ポートミラー、リンクアップディレイ、SMTP、SNMP Trap、SNMP Inform、SNMPv1/v2c/v3、RMON、TFTP、SFTP、HTTP、HTTPS、Telnet、Syslog、Private MIB |
|---|
| MIB | P-BRIDGE MIB, Q-BRIDGE MIB, IEEE8021-SPANNING-TREE-MIB, IEEE8021-PAE-MIB, IEEE8023-LAG-MIB, LLDP-EXT-DOT1-MIB, LLDP-EXT-DOT3-MIB, SNMPv2-MIB, RMON MIB Groups 1, 2, 3, 9 |
|---|
| 冗長化プロトコル | STP、RSTP、Turbo Ring v2、Turbo Chain、リングカップリング、デュアルホーミング、リンクアグリゲーション |
|---|
| セキュリティ | ブロードキャストストーム対策、レートリミット、トラストアクセス制御、スタティックポートロック、MACスティッキー、HTTPS/SSL、SSH、RADIUS、TACACS+、ログイン・パスワードポリシー |
|---|
| 時間管理 | SNTP、NTPサーバ/クライアント、NTP認証 |
|---|
| プロトコル | IPv4/IPv6、TCP/IP、UDP、ICMP、ARP、RARP、TFTP、DNS、NTPクライアント、DHCPサーバ、DHCPクライアント、802.1X、QoS、HTTPS、HTTP、Telnet、SMTP、SNMPv1/v2c/v3、RMON、Syslog |
|---|
| スイッチプロパティ |
| MACテーブルサイズ | 16 K |
|---|
| ジャンボフレームサイズ | 9.216 KB |
|---|
| 最大 VLAN数 | 256 |
|---|
| VLAN IDの範囲 | VID 1 ～ 4094 |
|---|
| IGMPグループ | 512 |
|---|
| 優先キュー | 4 |
|---|
| パケットバッファサイズ | 1 Mbits |
|---|
| LEDインターフェース |
| LEDインジケータ | PWR1, PWR2, STATE, FAULT, MSTR/HEAD, CPLR/TAIL, SYNC |
|---|
| シリアルインターフェース |
| コンソールポート | RS-232C (TxD, RxD, GND), 8-pin RJ45 (115200, n, 8, 1) |
|---|
| USBインターフェース |
| USBコネクタ | USB Type A (予定) |
|---|
| 入出力インターフェース |
| アラーム接点チャネル | 1 リレー出力、1A @ 24 VDCの通電容量 |
|---|
| デジタル入力チャネル | 1 |
|---|
| デジタル入力 | ステート1：+13～+30 V
ステート0：-30～+3 V
最大入力電流：8 mA |
|---|
| ボタン | リセットボタン |
|---|
| ディップスイッチの構成 |
| ディップスイッチ | Turbo Ring, Master, Coupler, Reserve |
|---|
| 電源 |
| 接続方法 | 取り外し可能な4接点端子台 2個 |
|---|
| プリインストールされたパワーモジュール | LV/-LV-Tモデル：PWR-100-LV
HV/-HV-Tモデル：PWR-105-HV-I |
|---|
| 備考 | EDS-4009シリーズはモジュラ方式の電源に対応しています。モデル名と電源パラメータは、搭載されている電源モジュールによって決定されます。
例えば
EDS-4009-T + PWR-100-LV = EDS-4009-LV-T
EDS-4009-T + PWR-105-HV-I = EDS-4009-HV-T
別のパワーモジュールを取り付ける場合は、対応する機種の仕様書を参照してください。例えば、EDS-4009-LV-TのパワーモジュールをPWR-105-HV-Iに交換する場合は、EDS-4009-HV-Tの仕様書を参照してください。 |
|---|
| 入力電圧 | -LV/-LV-Tモデル: 12/24/48 VDC、冗長デュアル入力
-HV/-HV-Tモデル: 110/220 VDC/VAC、シングル入力 |
|---|
| 動作電圧 | -LV/-LV-Tモデル：9.6 ～ 60 VDC
-HV/-HV-Tモデル：88 ～ 300 VDC、85 ～ 264 VAC |
|---|
| 入力電流 | -LV/-LV-Tモデル：12～48 VDC, 1.50～0.40 A または 24 VDC, 0.70 A
-HV/-HV-Tモデル：110～220 VAC, 50～60 Hz, 0.30～0.20 A または 110～220 VDC, 0.30～0.20 A |
|---|
| 消費電力 (最大) | EDS-4009-3MSC-LV(-T)モデル：9.51 W
EDS-4009-3MSC-HV(-T)モデル：12.14 W
EDS-4009-3MST-LV(-T)モデル：9.51 W
EDS-4009-3MST-HV(-T)モデル：12.17 W
EDS-4009-3SSC-LV(-T)モデル：9.51 W
EDS-4009-3SSC-HV(-T)モデル：12.34 W |
|---|
| 過負荷電流保護 | 対応 |
|---|
| 逆極性保護 | 対応 |
|---|
| メカニカル |
| IP規格 | IP40 |
|---|
| サイズ | EDS-4009-3MSC(-T)/EDS-4009-3SSC(-T)モデル：55 × 140 × 120 mm
EDS-4009-3MST(-T)モデル：55 × 140 × 132 mm |
|---|
| 重量 | EDS-4009-3MSC(-T)モデル：821.5 g
EDS-4009-3MST(-T)モデル：920 g
EDS-4009-3SSC(-T)モデル：932 g |
|---|
| 取付方法 | DINレール取付, 壁面取付 (オプションキット使用時) |
|---|
| ハウジング | メタル |
|---|
| 環境 |
| 動作温度 | 標準モデル：-10～60℃
広温度範囲モデル：-40～75℃ |
|---|
| 保存温度(パッケージ含む) | -40～85℃ |
|---|
| 相対湿度 | 5～95% (結露なきこと) |
|---|
| 規格・認証 |
| 産業用サイバーセキュリティ | IEC 62443-4-1
IEC 62443-4-2 |
|---|
| 安全性 | UL 61010-2-201, EN 62368-1 (LVD) |
|---|
| EMC | EN 55022/24, EN 61000-6-2/-6-4 |
|---|
| EMI | CISPR 32, FCC Part 15B Class A |
|---|
| EMS | IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
IEC 61000-4-5 Surge: Power: 4 kV; Signal: 4 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF |
|---|
| 振動 | IEC 60068-2-6 |
|---|
| 衝撃 | IEC 60068-2-27 |
|---|
| 落下 | IEC 60068-2-32 |
|---|
| 鉄道 | EN 50121-4 |
|---|
| 交通管制 | NEMA TS2 |
|---|
| MTBF |
| 時間 | EDS-4009-3MSC-LV/-LV-Tモデル：972,841 時間
EDS-4009-3MSC-HV/-HV-Tモデル：482,263 時間
EDS-4009-3MST-LV/-LV-Tモデル：972,841 時間
EDS-4009-3MST-HV/-HV-Tモデル：482,263 時間
EDS-4009-3SSC-LV/-LV-Tモデル：972,841 時間
EDS-4009-3SSC-HV/-HV-Tモデル：482,263 時間 |
|---|
| 保証 |
| 保証期間 | 5 年間 |
|---|
| 詳細 | MOXA社 製品保証方針 |
|---|
