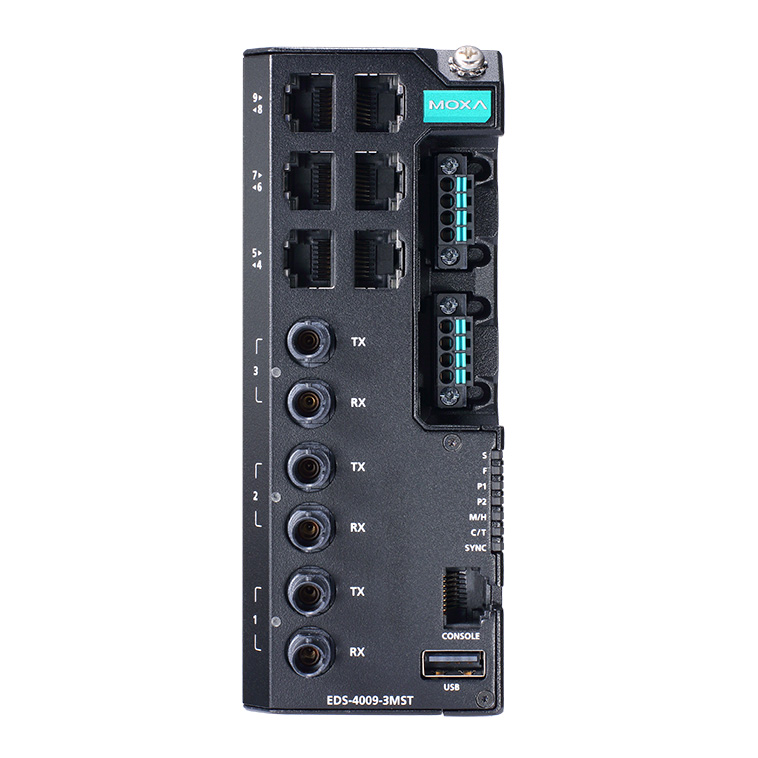

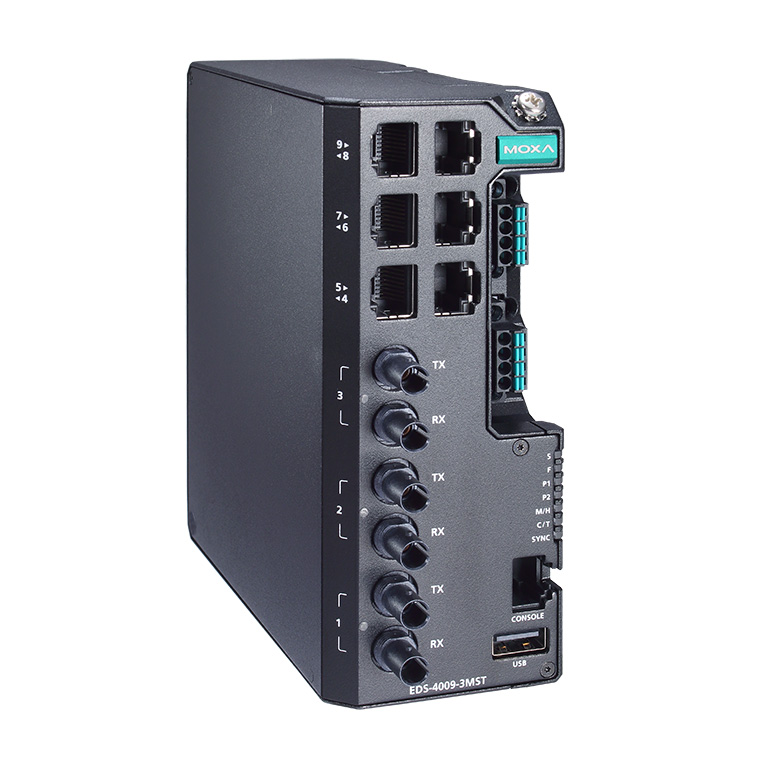

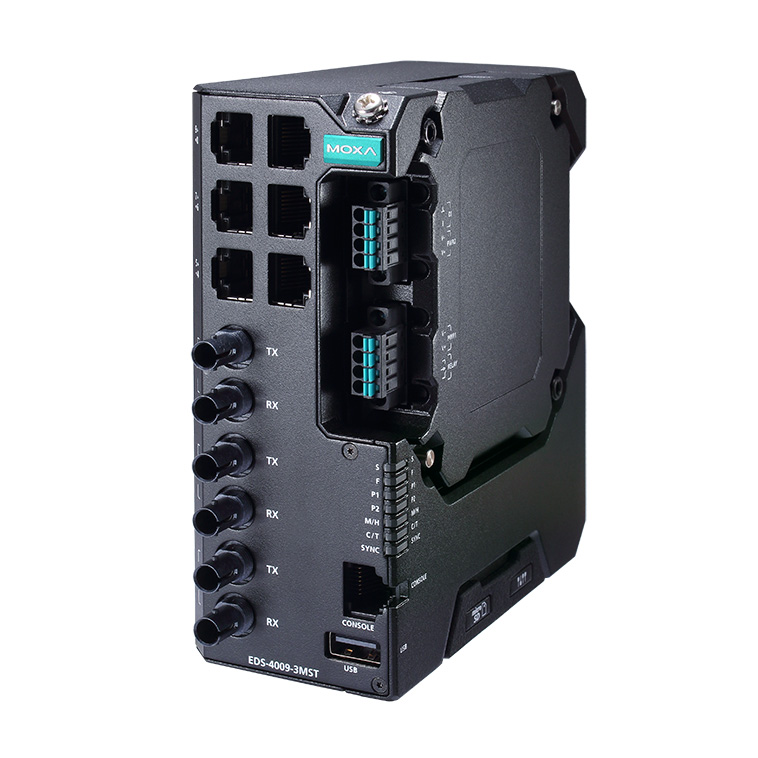

EDS-4009-3MST-HV
9ポート マネージドイーサネットスイッチ
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- IEC 62443-4-1に準拠して開発され、産業用サイバーセキュリティ規格IEC 62443-4-2に準拠
- Turbo Ring, Turbo Chain (リカバリタイム 20ミリ秒未満 @ 250台)※、RSTP/STPによるネットワークの冗長化
- 幅広い電源入力オプションにより、柔軟な展開が可能
- 限られたスペースに収まるコンパクトで柔軟な筐体設計
- MXstudioをサポートし、産業用ネットワークを簡単に視覚的に管理可能
ポートのリンク速度が1ギガビット以上の場合、リカバリタイムは50ミリ秒未満です。
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ

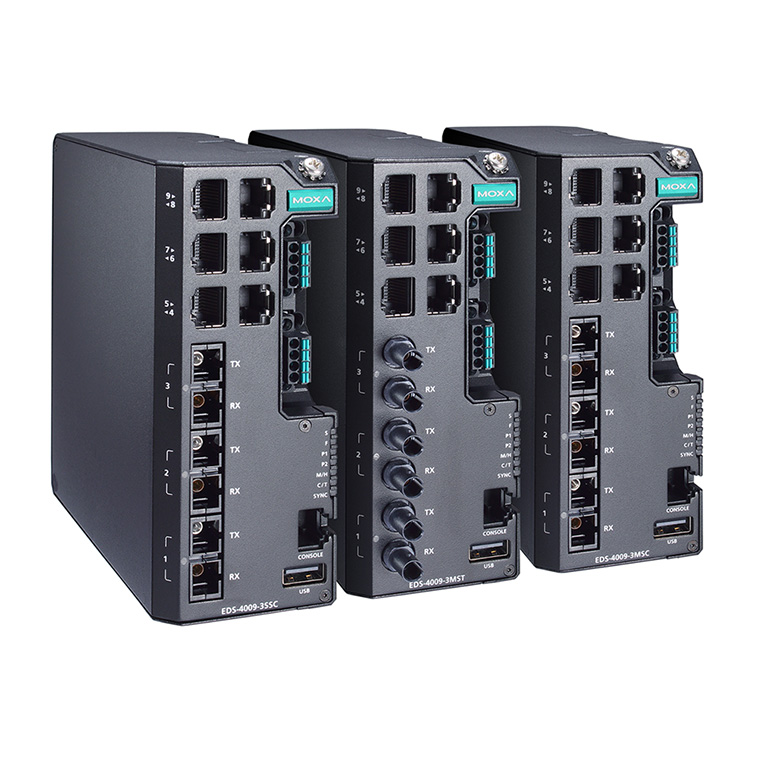

EDS-4009シリーズは、3つの100M ST/SC光ファイバーポートをオプションで備えた9ポートのマネージドファストイーサネットスイッチの製品群です。
Turbo Ring、Turbo Chain、RSTP/STPなどの冗長化イーサネット技術により、システムの信頼性を高め、ネットワークバックボーンの可用性を向上させます。EDS-4009シリーズは、ビデオ監視、プロセス監視、ITS、DCSシステムなど、拡張性の高いバックボーンが必要とされる、要求の厳しいアプリケーション向けに特別に設計されています。
EDS-4009シリーズは、IEC 62443-4-2およびIEC 62443-4-1 産業用サイバーセキュリティ認証に準拠しており、製品セキュリティと安全な開発ライフサイクル要件の両方をカバーし、お客様が安全な産業ネットワーク設計のコンプライアンス要件に対応できるよう支援します。
| イーサネットインターフェース | |
| 10/100BaseT(X)ポート (RJ45コネクタ) | 6 オートネゴシエーション速度 全二重/半二重モード オートMDI/MDI-X接続 |
|---|---|
| 100BaseFXポート (マルチモードSCコネクタ) | EDS-4009-3MSC-LV/-HV/-Tモデル：3 |
| 100BaseFXポート (マルチモードSTコネクタ) | EDS-4009-3MST-LV/-HV/-Tモデル：3 |
| 100BaseFXポート (シングルモードSCコネクタ) | EDS-4009-3SSC-LV/-HV/-Tモデル：3 |
| 規格 | IEEE 802.3 for 10BaseT IEEE 802.3u for 100BaseT(X) and 100BaseFX IEEE 802.3x for flow control IEEE 802.3ad for Port Trunk with LACP IEEE 802.1Q for VLAN Tagging IEEE 802.1D-2004 for Spanning Tree Protocol IEEE 802.1w for Rapid Spanning Tree Protocol IEEE 802.1p for Class of Service IEEE 802.1X for authentication |
| イーサネットソフトウェア | |
| フィルタ | GMRP, GVRP, GARP, 802.1Q VLAN, IGMP Snooping v1/v2/v3, IGMP Querier |
| 管理 | IPv4/IPv6、フロー制御、バックプレッシャーフロー制御、DHCPサーバ/クライアント、ARP、RARP、LLDP、ポートミラー、リンクアップディレイ、SMTP、SNMP Trap、SNMP Inform、SNMPv1/v2c/v3、RMON、TFTP、SFTP、HTTP、HTTPS、Telnet、Syslog、Private MIB |
| MIB | P-BRIDGE MIB, Q-BRIDGE MIB, IEEE8021-SPANNING-TREE-MIB, IEEE8021-PAE-MIB, IEEE8023-LAG-MIB, LLDP-EXT-DOT1-MIB, LLDP-EXT-DOT3-MIB, SNMPv2-MIB, RMON MIB Groups 1, 2, 3, 9 |
| 冗長化プロトコル | STP、RSTP、Turbo Ring v2、Turbo Chain、リングカップリング、デュアルホーミング、リンクアグリゲーション |
| セキュリティ | ブロードキャストストーム対策、レートリミット、トラストアクセス制御、スタティックポートロック、MACスティッキー、HTTPS/SSL、SSH、RADIUS、TACACS+、ログイン・パスワードポリシー |
| 時間管理 | SNTP、NTPサーバ/クライアント、NTP認証 |
| プロトコル | IPv4/IPv6、TCP/IP、UDP、ICMP、ARP、RARP、TFTP、DNS、NTPクライアント、DHCPサーバ、DHCPクライアント、802.1X、QoS、HTTPS、HTTP、Telnet、SMTP、SNMPv1/v2c/v3、RMON、Syslog |
| スイッチプロパティ | |
| MACテーブルサイズ | 16 K |
| ジャンボフレームサイズ | 9.216 KB |
| 最大 VLAN数 | 256 |
| VLAN IDの範囲 | VID 1 ～ 4094 |
| IGMPグループ | 512 |
| 優先キュー | 4 |
| パケットバッファサイズ | 1 Mbits |
| LEDインターフェース | |
| LEDインジケータ | PWR1, PWR2, STATE, FAULT, MSTR/HEAD, CPLR/TAIL, SYNC |
| シリアルインターフェース | |
| コンソールポート | RS-232C (TxD, RxD, GND), 8-pin RJ45 (115200, n, 8, 1) |
| USBインターフェース | |
| USBコネクタ | USB Type A (予定) |
| 入出力インターフェース | |
| アラーム接点チャネル | 1 リレー出力、1A @ 24 VDCの通電容量 |
| デジタル入力チャネル | 1 |
| デジタル入力 | ステート1：+13～+30 V ステート0：-30～+3 V 最大入力電流：8 mA |
| ボタン | リセットボタン |
| ディップスイッチの構成 | |
| ディップスイッチ | Turbo Ring, Master, Coupler, Reserve |
| 電源 | |
| 接続方法 | 取り外し可能な4接点端子台 2個 |
| プリインストールされたパワーモジュール | LV/-LV-Tモデル：PWR-100-LV HV/-HV-Tモデル：PWR-105-HV-I |
| 備考 | EDS-4009シリーズはモジュラ方式の電源に対応しています。モデル名と電源パラメータは、搭載されている電源モジュールによって決定されます。 例えば EDS-4009-T + PWR-100-LV = EDS-4009-LV-T EDS-4009-T + PWR-105-HV-I = EDS-4009-HV-T 別のパワーモジュールを取り付ける場合は、対応する機種の仕様書を参照してください。例えば、EDS-4009-LV-TのパワーモジュールをPWR-105-HV-Iに交換する場合は、EDS-4009-HV-Tの仕様書を参照してください。 |
| 入力電圧 | -LV/-LV-Tモデル: 12/24/48 VDC、冗長デュアル入力 -HV/-HV-Tモデル: 110/220 VDC/VAC、シングル入力 |
| 動作電圧 | -LV/-LV-Tモデル：9.6 ～ 60 VDC -HV/-HV-Tモデル：88 ～ 300 VDC、85 ～ 264 VAC |
| 入力電流 | -LV/-LV-Tモデル：12～48 VDC, 1.50～0.40 A または 24 VDC, 0.70 A -HV/-HV-Tモデル：110～220 VAC, 50～60 Hz, 0.30～0.20 A または 110～220 VDC, 0.30～0.20 A |
| 消費電力 (最大) | EDS-4009-3MSC-LV(-T)モデル：9.51 W EDS-4009-3MSC-HV(-T)モデル：12.14 W EDS-4009-3MST-LV(-T)モデル：9.51 W EDS-4009-3MST-HV(-T)モデル：12.17 W EDS-4009-3SSC-LV(-T)モデル：9.51 W EDS-4009-3SSC-HV(-T)モデル：12.34 W |
| 過負荷電流保護 | 対応 |
| 逆極性保護 | 対応 |
| メカニカル | |
| IP規格 | IP40 |
| サイズ | EDS-4009-3MSC(-T)/EDS-4009-3SSC(-T)モデル：55 × 140 × 120 mm EDS-4009-3MST(-T)モデル：55 × 140 × 132 mm |
| 重量 | EDS-4009-3MSC(-T)モデル：821.5 g EDS-4009-3MST(-T)モデル：920 g EDS-4009-3SSC(-T)モデル：932 g |
| 取付方法 | DINレール取付, 壁面取付 (オプションキット使用時) |
| ハウジング | メタル |
| 環境 | |
| 動作温度 | 標準モデル：-10～60℃ 広温度範囲モデル：-40～75℃ |
| 保存温度(パッケージ含む) | -40～85℃ |
| 相対湿度 | 5～95% (結露なきこと) |
| 規格・認証 | |
| 産業用サイバーセキュリティ | IEC 62443-4-1 IEC 62443-4-2 |
| 安全性 | UL 61010-2-201, EN 62368-1 (LVD) |
| EMC | EN 55022/24, EN 61000-6-2/-6-4 |
| EMI | CISPR 32, FCC Part 15B Class A |
| EMS | IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV IEC 61000-4-5 Surge: Power: 4 kV; Signal: 4 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 PFMF |
| 振動 | IEC 60068-2-6 |
| 衝撃 | IEC 60068-2-27 |
| 落下 | IEC 60068-2-32 |
| 鉄道 | EN 50121-4 |
| 交通管制 | NEMA TS2 |
| MTBF | |
| 時間 | EDS-4009-3MSC-LV/-LV-Tモデル：972,841 時間 EDS-4009-3MSC-HV/-HV-Tモデル：482,263 時間 EDS-4009-3MST-LV/-LV-Tモデル：972,841 時間 EDS-4009-3MST-HV/-HV-Tモデル：482,263 時間 EDS-4009-3SSC-LV/-LV-Tモデル：972,841 時間 EDS-4009-3SSC-HV/-HV-Tモデル：482,263 時間 |
| 保証 | |
| 保証期間 | 5 年間 |
| 詳細 | MOXA社 製品保証方針 |
サイズ (単位 = mm)
EDS-4009-3MSC(-T), EDS-4009-3SSC(-T)モデル
EDS-4009-3MST(-T)モデル
| EDS-4009-3MST-HV | 10/100BaseT(X)ポート(RJ45コネクタ)×6 100BaseFXポート(マルチモード STコネクタ)×3 動作電圧：88～300 VDC, 85～264 VAC パワーモジュール搭載：PWR-105-HV-I 動作温度：-10～60℃ |
|---|
アクセサリ(別売り)
| 電源 | ||
| HDR-60-24 | 60W/2.5A DINレール 24VDC電源 ユニバーサル 85～264 VAC または 120～370 VDC入力電圧 動作温度：-30～70℃ | |
|---|---|---|
| NDR-120-24 | 120W/5.0A DINレール 24VDC電源 ユニバーサル 90～264 VAC または 127～370 VDC入力電圧 動作温度：-20～70℃ | |
| NDR-120-48 | 120W/2.5A DINレール 48VDC電源 ユニバーサル 90～264 VAC または 127～370 VDC入力電圧 動作温度：-20～70℃ | |
| NDR-240-48 | 240W/5.0A DINレール 48VDC電源 ユニバーサル 90～264 VAC または 127～370 VDC入力電圧 動作温度：-20～70℃ | |
| MDR-40-24 | 40W/1.7A DINレール 24VDC電源 85～264 VAC または 120～370 VDC入力電圧 動作温度：-20～70℃ | |
| MDR-60-24 | 60W/2.5A DINレール 24VDC電源 85～264 VAC または 120～370 VDC入力電圧 動作温度：-20～70℃ | |
EDS-4009シリーズ 製品一覧
| EDS-4009-3MSC-HV | 9ポート マネージドイーサネットスイッチ |
| EDS-4009-3MSC-HV-T | 9ポート マネージドイーサネットスイッチ |
| EDS-4009-3MSC-LV | 9ポート マネージドイーサネットスイッチ |
| EDS-4009-3MSC-LV-T | 9ポート マネージドイーサネットスイッチ |
| EDS-4009-3MST-HV | 9ポート マネージドイーサネットスイッチ |
| EDS-4009-3MST-HV-T | 9ポート マネージドイーサネットスイッチ |
| EDS-4009-3MST-LV | 9ポート マネージドイーサネットスイッチ |
| EDS-4009-3MST-LV-T | 9ポート マネージドイーサネットスイッチ |
| EDS-4009-3SSC-HV | 9ポート マネージドイーサネットスイッチ |
| EDS-4009-3SSC-HV-T | 9ポート マネージドイーサネットスイッチ |
| EDS-4009-3SSC-LV | 9ポート マネージドイーサネットスイッチ |
| EDS-4009-3SSC-LV-T | 9ポート マネージドイーサネットスイッチ |
