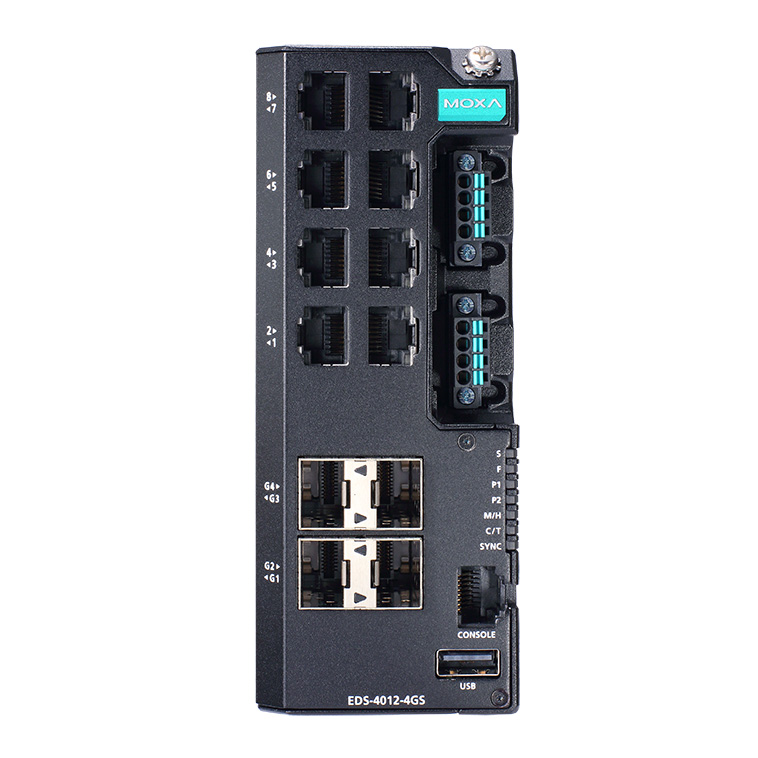

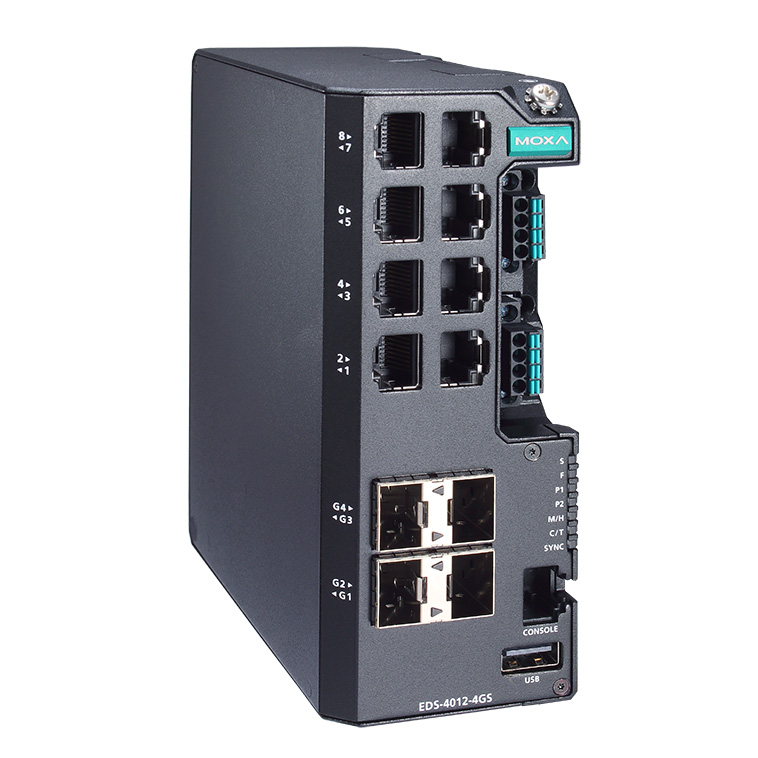

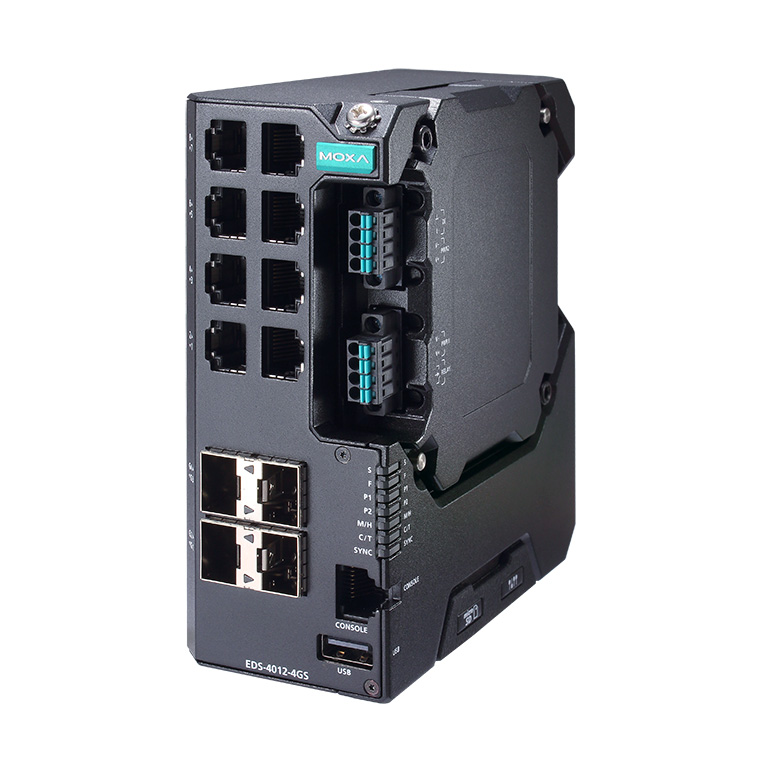

EDS-4012-4GS-LV
8+4Gポート(オプション:802.3bt PoE 8ポート) マネージドイーサネットスイッチ
主な製品特長
- IEC 62443-4-1に準拠して開発され、産業用サイバーセキュリティ規格IEC 62443-4-2に準拠
- IEEE 802.3bt PoEに対応し、1ポートあたり最大90Wの出力が可能
- Turbo Ring,Turbo Chain (リカバリタイム 20ミリ秒未満@250台)※、RSTP/STPによるネットワークの冗長化
- 幅広い電源入力オプションにより、柔軟な展開が可能
- 限られたスペースに収まるコンパクトで柔軟な筐体設計
- MXstudioをサポートし、産業用ネットワークの管理を容易に可視化
ポートのリンク速度が1ギガビット以上の場合、リカバリタイムは50ミリ秒未満です。
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ

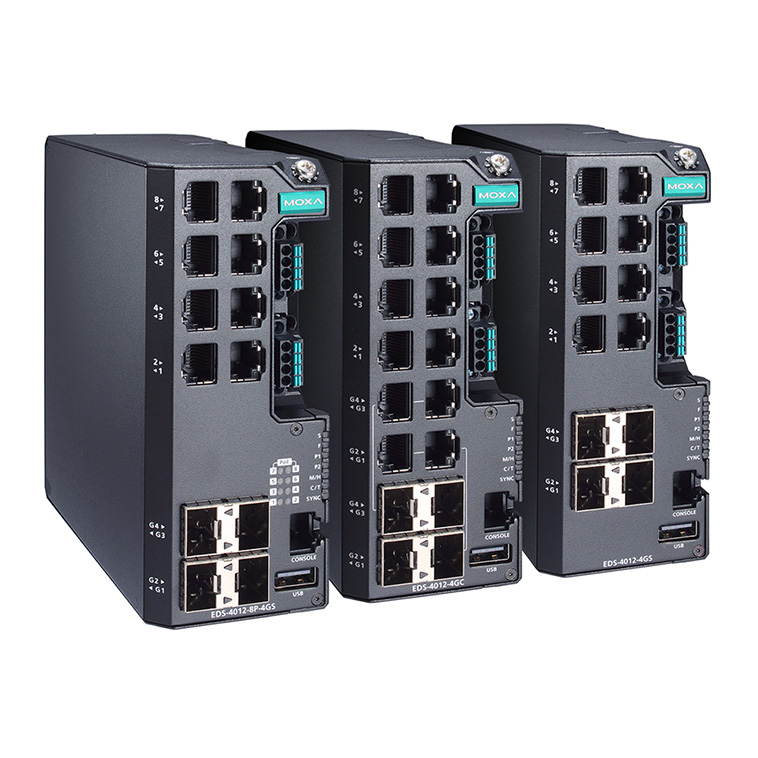

EDS-4012シリーズは、1Gbps光ファイバアップリンクポートを4つ搭載した12ポートマネージドファストイーサネットスイッチです。また、10/100BaseT(X) 802.3af(PoE)、802.3at(PoE+)、802.3bt準拠のイーサネットPoEポートオプションを4つ搭載し、高帯域PoEデバイスに接続できるモデルも提供しています。
Turbo Ring、Turbo Chain、RSTP/STPなどの冗長化イーサネット技術により、システムの信頼性を高め、ネットワークバックボーンの可用性を向上させます。EDS-4012シリーズは、ビデオ監視、プロセス監視、ITS、DCSシステムなど、拡張性の高いバックボーンが必要とされる、要求の厳しいアプリケーション向けに特別に設計されています。
イーサネットインターフェース | |
10/100BaseT(X)ポート (RJ45コネクタ) | EDS-4012-4GS-LV/-HV/-Tモデル:8 EDS-4012-4GC-LV/-HV/-Tモデル:8 オートネゴシエーション速度 全二重/半二重モード オートMDI/MDI-X接続 |
---|---|
PoEポート (10/100BaseT(X), RJ45コネクタ) | EDS-4012-8P-4GS-LVA/-LVB/-Tモデル:8 |
100/1000BaseSFPポート | EDS-4012-4GS-LV/-HV/-Tモデル:4 EDS-4012-8P-4GS-LVA/-VB/-Tモデル:4 |
コンボポート (10/100/1000BaseT(X) または 100/1000BaseSFP) | EDS-4012-4GC-LV/-HV/-Tモデル:4 |
規格 | IEEE 802.3 for 10BaseT IEEE 802.3u for 100BaseT(X) and 100BaseFX IEEE 802.3ab for 1000BaseT(X) IEEE 802.3z for 1000BaseX IEEE 802.3x for flow control IEEE 802.3ad for Port Trunk with LACP IEEE 802.1Q for VLAN Tagging IEEE 802.1D-2004 for Spanning Tree Protocol IEEE 802.1w for Rapid Spanning Tree Protocol IEEE 802.1p for Class of Service IEEE 802.1X for authentication |
イーサネットソフトウェア | |
フィルタ | GMRP、GVRP、GARP、802.1Q VLAN、IGMP Snooping v1/v2/v3、IGMP Querier |
管理 | IPv4/IPv6、フロー制御、バックプレッシャーフロー制御、DHCPサーバ/クライアント、ARP、RARP、LLDP、ポートミラー、リンクアップディレイ、SMTP、SNMP Trap、SNMP Inform、SNMPv1/v2c/v3、RMON、TFTP、SFTP、HTTP、HTTPS、Telnet、Syslog、Private MIB |
MIB | P-BRIDGE MIB, Q-BRIDGE MIB, IEEE8021-SPANNING-TREE-MIB, IEEE8021-PAE-MIB, IEEE8023-LAG-MIB, LLDP-EXT-DOT1-MIB, LLDP-EXT-DOT3-MIB, SNMPv2-MIB, RMON MIB Groups 1, 2, 3, 9 |
冗長化プロトコル | STP、RSTP、Turbo Ring v2, Turbo Chain、リングカップリング、デュアルホーミング、リンクアグリゲーション |
セキュリティ | ブロードキャストストーム対策、レートリミット、トラストアクセス制御、スタティックポートロック、MACスティッキー、HTTPS/SSL、SSH、RADIUS、TACACS+、ログイン・パスワードポリシー |
時間管理 | SNTP、NTPサーバ/クライアント、NTP認証 |
プロトコル | IPv4/IPv6、TCP/IP、UDP、ICMP、ARP、RARP、TFTP、DNS、NTPクライアント、DHCPサーバ、DHCPクライアント、802.1X、QoS、HTTPS、HTTP、Telnet、SMTP、SNMPv1/v2c/v3、RMON、Syslog |
スイッチプロパティ | |
MACテーブルサイズ | 16 K |
ジャンボフレームサイズ | 9.216 KB |
最大 VLAN数 | 256 |
VLAN IDの範囲 | VID 1 ~ 4094 |
IGMPグループ | 512 |
優先キュー | 4 |
パケットバッファサイズ | 1 Mbits |
LEDインターフェース | |
LEDインジケータ | PWR1, PWR2, STATE, FAULT, MSTR/HEAD, CPLR/TAIL, SYNC |
シリアルインターフェース | |
コンソールポート | RS-232C (TxD, RxD, GND), 8-pin RJ45 (115200, n, 8, 1) |
USBインターフェース | |
USBコネクタ | USB Type A (予定) |
入出力インターフェース | |
アラーム接点チャネル | 1 リレー出力、1A @ 24 VDCの通電容量 |
デジタル入力チャネル | 1 |
デジタル入力 | ステート1:+13~+30 V ステート0:-30~+3 V 最大入力電流:8 mA |
ボタン | リセットボタン |
ディップスイッチの構成 | |
ディップスイッチ | Turbo Ring, Master, Coupler, Reserve |
電源 | |
接続方法 | 取り外し可能な4接点端子台 2個 |
プリインストールされたパワーモジュール | -LV/-LV-Tモデル:PWR-100-LV -HV/-HV-Tモデル:PWR-105-HV-I -LVA/-LVA-Tモデル:PDR-101-LV-BP-I -LVB/-LVB-Tモデル:PSR-103-LV-VB-I |
備考 | EDS-4012シリーズはモジュラ方式の電源に対応しています。モデル名と電源パラメータは、搭載されている電源モジュールによって決定されます。 例えば EDS-4012-4GS-T + PWR-100-LV = EDS-4012-4GS-LV-T EDS-4012-4GS-T + PWR-105-HV-I = EDS-4012-4GS-HV-T 別のパワーモジュールを取り付ける場合は、対応する機種の仕様書を参照してください。例えば、EDS-4012-4GS-LV-TのパワーモジュールをPWR-105-HV-Iに交換する場合は、EDS-4012-4GS-HV-Tの仕様書を参照してください。 |
入力電圧 | -LV/-LV-Tモデル:12/24/48 VDC、冗長デュアル入力 -HV/-HV-Tモデル:110/220 VDC/VAC、シングル入力 -LVA/-LVA-Tモデル:48 VDC、冗長デュアル入力 -LVB/-LVB-Tモデル:12/24/48 VDC、冗長デュアル入力 |
動作電圧 | -LV/-LV-Tモデル:9.6 ~ 60 VDC -HV/-HV-Tモデル:88 ~ 300 VDC、85 ~ 264 VAC -LVA/-LVA-Tモデル:44 ~ 57 VDC (PoE+出力は52 VDC以上を推奨) -LVB/-LVB-Tモデル:12 ~ 57 VDC (PoE+出力は52 VDC以上を推奨) |
入力電流 | -LV/-LV-Tモデル:12~48 VDC、1.50~0.40 A または 24 VDC、0.70 A -HV/-HV-Tモデル:110~220 VAC、50~60 Hz、0.30~0.20 A または 110~220 VDC、0.30~0.20 A -LVA/-LVA-Tモデル:48 VDC、5.42 A -LVB/-LVB-Tモデル:12/48 VDC、7.46/4.27 A または 24 VDC, 7.26 A |
消費電力 (最大) | EDS-4012-4GS-LV/-Tモデル:10.52 W EDS-4012-4GS-HV-Tモデル:12.22 W EDS-4012-4GC-LV/-T モデル:10.7 W EDS-4012-4GC-HV/-T モデル:13.35 W EDS-4012-8P-4GS-LVA/-Tモデル: PoEなし:13.34 W PoE使用時:PDの総消費電力:最大240 W (48 VDC入力の場合) EDS-4012-8P-4GS-LVB/-Tモデル: PoEなし:15.32 W PoE使用時: PDの総消費電力:最大180 W (48 VDC入力の場合) PDの総消費電力:最大150 W、-Tモデルの場合:最大120 W (24 VDC入力の場合) PDの総消費電力:最大62 W (12 VDC入力の場合) |
1ポートあたりの最大PoE電力出力 | PoEモデル:90 W |
過負荷電流保護 | 対応 |
逆極性保護 | 対応 |
メカニカル | |
IP規格 | IP40 |
サイズ | 55 × 140 × 120 mm |
重量 | 827 g |
取付方法 | DINレール取付, 壁面取付 (オプションキット使用時) |
ハウジング | メタル |
環境 | |
動作温度 | 標準モデル:-10~60℃ 広温度範囲モデル:-40~75℃ |
保存温度(パッケージ含む) | -40~85℃ |
相対湿度 | 5~95% (結露なきこと) |
規格・認証 | |
産業用サイバーセキュリティ | IEC 62443-4-1 IEC 62443-4-2 |
安全性 | UL 61010-2-201, EN 62368-1 (LVD) |
EMC | EN 55022/24, EN 61000-6-2/-6-4 |
EMI | CISPR 32, FCC Part 15B Class A |
EMS | IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV IEC 61000-4-5 Surge: Power: 4 kV; Signal: 4 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 PFMF |
振動 | IEC 60068-2-6 |
衝撃 | IEC 60068-2-27 |
落下 | IEC 60068-2-32 |
鉄道 | EN 50121-4 |
交通管制 | NEMA TS2 |
MTBF | |
時間 | EDS-4012-4GC-LV/-Tモデル:1,036,336 時間 EDS-4012-4GC-HV/-Tモデル:497,392 時間 EDS-4012-4GS-LV/-Tモデル:874,838 時間 EDS-4012-4GS-HV/-Tモデル:456,870 時間 EDS-4012-8P-4GS-LVA/-Tモデル:799,780 時間 EDS-4012-8P-4GS-LVB/-Tモデル:759,924 時間 |
規格 | Telcordia SR332 |
保証 | |
保証期間 | 5 年間 |
詳細 | MOXA社 製品保証方針 |
サイズ (単位 = mm)
![サイズ](/storage/eds-4012-series_img_01.gif)
EDS-4012-4GS-LV | 10/100BaseT(X)ポート(RJ45コネクタ)×8 100/1000BaseSFPスロット×4 動作電圧:9.6~60 VDC パワーモジュール搭載:PWR-100-LV 動作温度:-10~60℃ |
---|
アクセサリ(別売り)
SFP モジュールシリーズ | ||
SFP モジュール | MoxaイーサネットSFPトランシーバー製品互換性をご参照下さい (Moxaサイト PDFファイル) | |
---|---|---|
電源 | ||
HDR-60-24 | 60W/2.5A DINレール 24VDC電源 ユニバーサル 85~264 VAC または 120~370 VDC入力電圧 -30~70℃動作温度 | |
NDR-120-24 | 120W/5.0A DINレール 24VDC電源 ユニバーサル 90~264 VAC または 127~370 VDC入力電圧 -20~70℃動作温度 | |
NDR-120-48 | 120W/2.5A DINレール 48VDC電源 ユニバーサル 90~264 VAC または 127~370 VDC入力電圧 -20~70℃動作温度 | |
NDR-240-48 | 240W/5.0A DINレール 48VDC電源 ユニバーサル 90~264 VAC または 127~370 VDC入力電圧 -20~70℃動作温度 | |
MDR-40-24 | 40W/1.7A DINレール 24VDC電源 85~264 VAC または 120~370 VDC入力電圧 -20~70℃動作温度 | |
MDR-60-24 | 60W/2.5A DINレール 24VDC電源 85~264 VAC または 120~370 VDC入力電圧 -20~70℃動作温度 |
EDS-4012シリーズ 製品一覧
EDS-4012-4GC-HV | 8+4Gポート(オプション:802.3bt PoE 8ポート) マネージドイーサネットスイッチ |
EDS-4012-4GC-HV-T | 8+4Gポート(オプション:802.3bt PoE 8ポート) マネージドイーサネットスイッチ |
EDS-4012-4GC-LV | 8+4Gポート(オプション:802.3bt PoE 8ポート) マネージドイーサネットスイッチ |
EDS-4012-4GC-LV-T | 8+4Gポート(オプション:802.3bt PoE 8ポート) マネージドイーサネットスイッチ |
EDS-4012-4GS-HV | 8+4Gポート(オプション:802.3bt PoE 8ポート) マネージドイーサネットスイッチ |
EDS-4012-4GS-HV-T | 8+4Gポート(オプション:802.3bt PoE 8ポート) マネージドイーサネットスイッチ |
EDS-4012-4GS-LV | 8+4Gポート(オプション:802.3bt PoE 8ポート) マネージドイーサネットスイッチ |
EDS-4012-4GS-LV-T | 8+4Gポート(オプション:802.3bt PoE 8ポート) マネージドイーサネットスイッチ |
EDS-4012-8P-4GS-LVA | 8ポート(PoE)+4Gポート,-10~60℃動作温度 マネージドイーサネットスイッチ |
EDS-4012-8P-4GS-LVA-T | 8ポート(PoE)+4Gポート,-40~75℃動作温度 マネージドイーサネットスイッチ |
EDS-4012-8P-4GS-LVB | 8ポート(PoE)+4Gポート,-10~60℃動作温度 マネージドイーサネットスイッチ |
EDS-4012-8P-4GS-LVB-T | 8ポート(PoE)+4Gポート,-40~75℃動作温度 マネージドイーサネットスイッチ |
