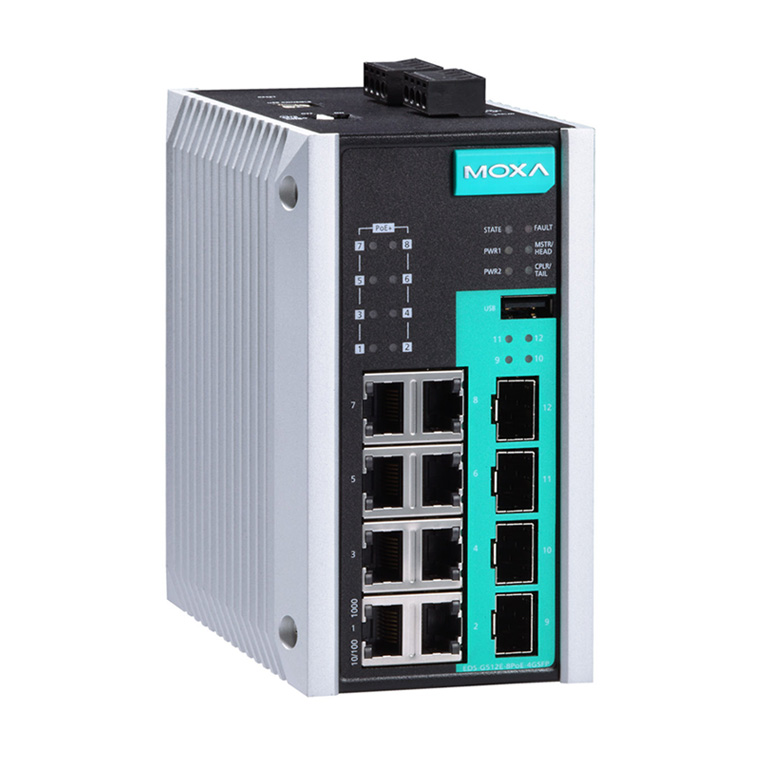

EDS-G512E-8PoE-4GSFP-T
産業用 8G/12G/16Gポート フルギガビットマネージドイーサネットスイッチ IEC 62443-4-2準拠
主な製品特長
- 先進的なPoEマネージメント機能(PoEポートセッティング、PD故障チェックおよびPoEスケジューリング)
- IGMPスヌーピングおよびマルチキャストトラフィックのフィルタリングのためのGMRP
- ポートベースVLAN、IEEE 802.1Q VLANおよび GVRPプロトコルによりネットワーク計画が容易
- QoS(IEEE 802.1p/1Q)およびTOS/DiffServによるデターミニズムの向上
- 最適な帯域幅使用のためのポートトランキング
- 主要なマネージド機能の迅速な設定のためのコマンドラインインターフェース(CLI)
- IPv6 Ready logoアワード (IPv6 Logo Committee認証)
- ネットワークの精密時間同期のためのIEEE 1588 PTP V2(精密時間プロトコル)
- 異なるポリシーによるIPアドレスの割り当てのためのDHCP Option 82
- EtherNet/IP、PROFINETおよびModbus/TCPプロトコルによるデバイスのマネージメントおよび監視のサポート
- Turbo Ring、Turbo Chain(リカバリタイム<50ms、250台スイッチ不全負荷時)、RSTP/STPおよびMSTPネットワーク冗長性サポート
- TACACS+、SNMPv3、IEEE 802.1X、HTTPSおよびSSHによるネットワークセキュリティの強化
- MACアドレスに基づいた認証のないアクセスをブロックするためのポートロックポート機能
- SNMP V1/V2c/V3による異なるレベルのネットワークセキュリティ管理
- RMONによる効率的なネットワークの監視およびプロアクティブ機能
- 予期せぬネットワークステータスを予防する帯域幅管理
- オンラインデバッグのためのポートミラーリング
- 異常発生時のE-mail、リレイ出力を介した自動警報
- ABC-02-USB自動バックアップによるシステムの設定バックアップ/復元およびファームウェアのアップグレード
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
EDS-G512E-8PoEシリーズは、8つの10/100/1000BaseT(X)とIEEE802.3af(PoE)/802.3at(PoE Plus)準拠イーサネットポートと、最大4つの光ファイバーポートを搭載できるSFPモジュールを備えたフルギガビットマネージドPoE Plusイーサネットスイッチです。ギガビットPoE Plusポートの搭載により、802.11nや802.11acワイヤレスアクセスポイントや、通行料徴収システム向けの高解像度GigEマシンビジョンカメラといった広帯域ネットワーク通信に最適です。同シリーズは、標準モードで最大30ワット、ワイパー/ヒータを搭載した耐候性のIP監視カメラや堅牢なIPフォンなどの高い消費電力を要する受電デバイス(PD)に対しては、ハイパワーモードで最大36ワットを提供することができます。
EDS-G512E-8PoEイーサネットスイッチは、汎用性が非常に高く、また、カッパーケーブルに比べて高いEMI免役性を備えているSFP光ファイバーポートは、デバイスから最大で120km離れたコントロールセンターまでデータを伝送することを可能にします。さらに、STP/RSTP、Turbo Ring、Turbo Chain、PoE電源管理、PoEデバイス自動チェック、PoE電源スケジューリング、IGMP、VLAN、QoS、RMON、帯域幅管理、ポートミラーリングといった様々なマネージメント機能に対応しています。
テクノロジ | |
規格 | IEEE 802.3 10BaseT IEEE 802.3u 100BaseT(X) および 100BaseFX IEEE 802.3ab 1000BaseT(X) IEEE 802.3z 1000BaseX IEEE 802.3xフロー制御 IEEE 802.1D-2004 for Spanning Tree Protocol IEEE 802.1w Rapid STP IEEE 802.1s Multiple Spanning Tree Protocol IEEE 802.1Q VLAN Tagging IEEE 802.1p Class of Service IEEE 802.1X認証 IEEE 802.3ad LACPを使ったポートトランク |
---|---|
プロトコル | IGMPv1/v2/v3、GMRP、GVRP、SNMPv1/v2c/v3、DHCP Server/Client、DHCP Option 66/67/82、BootP、TFTP、SNTP、SMTP、RARP、RMON、HTTP、HTTPS、Telnet、SSH、 Syslog、EtherNet/IP、PROFINET、Modbus/TCP、SNMP Inform、LLDP、IEEE 1588 PTP V2、IPv6、 NTP Server/Client |
MIB | MIB-II、Ethernet-Like MIB、P-BRIDGE MIB、Q-BRIDGE MIB、 Bridge MIB、RSTP MIB、RMON MIB Group 1、2、3、9 |
フロー制御 | IEEE 802.3x フロー制御、バックプレッシャフロー制御 |
スイッチのプロパティ | |
プロパティキュー | 4 |
利用できる最大のVLAN数 | 256 |
VLAN ID範囲 | VID 1~4094 |
IGMPグループ | 256 |
MACテーブルサイズ | 8 K |
パケットバッファサイズ | 1 Mbit |
インターフェース | |
ファイバポート | 100/1000BaseSFPスロット |
RJ45ポート PoEピンアウト | 10/100/1000BaseT(X) オートネゴシエーションスピード V+、V+、V-、V-、pin 1, 2, 3, 6用 (Endspan、MDI、Mode A) |
USBポート | USB コンソールポート(Type B コネクタ) USB ストレージポート(Type A コネクタ) |
DIPスイッチ | Turbo Ring、Master、Coupler、Reserve |
LED表示 | PWR1、PWR2、FAULT、STATE、10/100/1000M、MSTR/HEAD、CPLR/TAIL |
アラーム接点 | 1リレイ出力、電流容量1 A @ 24 VDC |
デジタル入力 | 1入力(同一グランド)ただしエレクトロニクスから電気的にアイソレート
|
ボタン | リセットボタン |
電源 | |
入力電圧 | 48(46~57V)VDC、冗長デュアル入力 ( >50VDCがPoE+出力に推奨) |
入力電流 | 0.33 A @48VDC |
過電流保護 | 有 |
接続 | 2リムーバル2コンタクトターミナルブロック |
逆極性保護 | 有 |
メカニカル | |
ハウジング | メタル、IP30保護 |
サイズ | 79.2 x 135 x 137 mm |
重さ | 1540 g |
設置 | DINレールマウンティング、ウォールマウンティング(オプショナルキット) |
環境 | |
動作温度 | 標準モデル:-10~60℃ ワイド温度モデル:-40~75℃ |
保管温度 | -40~85℃ |
相対湿度 | 5~95%(結露なきこと) |
規格および認証 | |
安全 | UL 508 |
EMI | FCC Part 15 Subpart B Class A、EN 61000-6-4(産業) |
EMS 鉄道交通 | EN 61000-6-2(Industrial)、EN 61000-4-2(ESD)Level 4、 EN 61000-4-3(RS)Level 3、EN 61000-4-4(EFT)Level 4、 EN 61000-4-5(サージ)Level 4、EN 61000-4-6(CS)Level 3、 EN 61000-4-8 EN 50121-4 |
衝撃 | IEC 60068-2-27 |
落下 | IEC 60068-2-32 |
振動 | IEC 60068-2-6 |
Note | 最新の認証については、Moxaのwebをご覧ください |
MTBF(mean time between failures) | |
時間 | 1,292,680 hrs |
データベース | Telcordia (Bellcore)、GB |
保証 | |
保証期間 | 5年間 |
詳細 | MOXA社 製品保証方針 |
![外観図](/storage/EDS-G512E-8PoE_diagram.jpg)
EDS-G512E-8PoE-4GSFP-T | 12ポートフルギガビットマネージドイーサネットスイッチ 8 10/100/1000BaseT PoE/PoE+ポート 4 100/1000BaseSFPスロット -40~75℃動作温度 |
---|
EDS-G512Eシリーズ 製品一覧

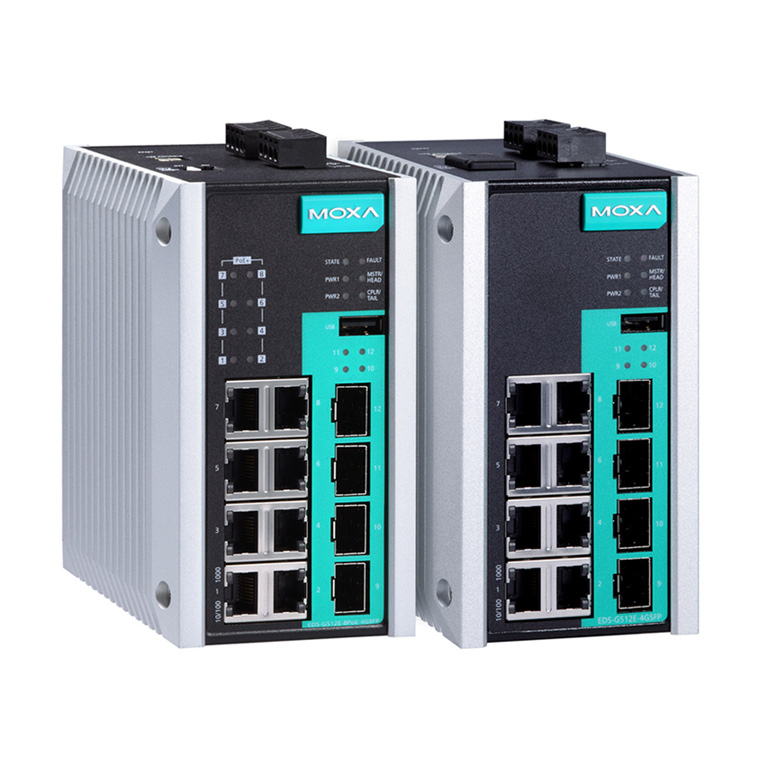

EDS-G512E-4GSFP | 12GポートフルギガビットPoE+,-10~60℃動作温度 マネージドイーサネットスイッチ |
EDS-G512E-8PoE-4GSFP | 産業用 8G/12G/16Gポート フルギガビットマネージドイーサネットスイッチ IEC 62443-4-2準拠 |
EDS-G512E-4GSFP-T | 12GポートフルギガビットPoE+,-40~75℃動作温度 マネージドイーサネットスイッチ |
EDS-G512E-8PoE-4GSFP-T | 産業用 8G/12G/16Gポート フルギガビットマネージドイーサネットスイッチ IEC 62443-4-2準拠 |
