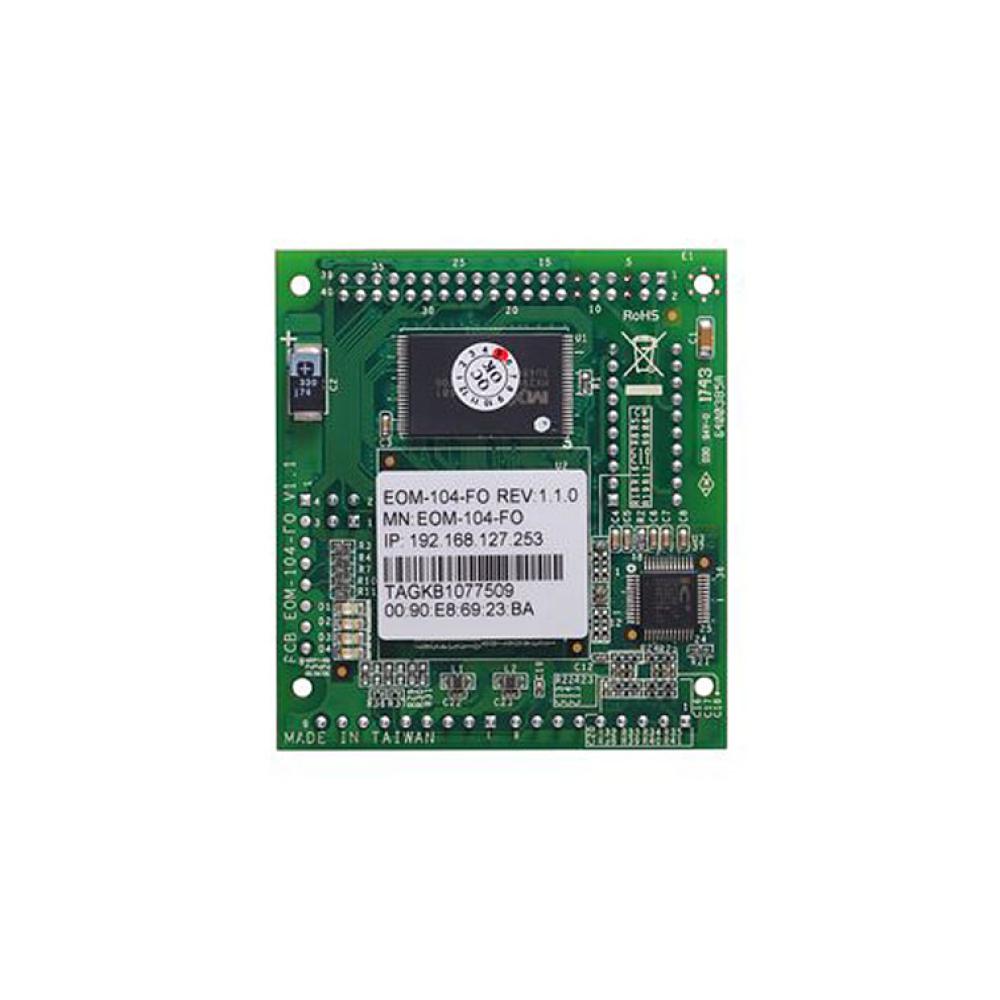

EOM-104-FO-20PCS
4ポート組込みマネージド・イーサネット・スイッチ・モジュール
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 10/100BaseT(X) および 100BaseFXイーサネットインターフェース
- Turbo Ring および RSTP/STPによるイーサネット冗長性
- イベントトラップと通知のためのSNMPと電子メールアラート
- 名刺の3分の2サイズ
- 低電力消費
- -40 ～ 75℃動作温度範囲
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
EOM-104シリーズ イーサネットスイッチモジュールは、イーサネットモジュールを製品に組み込んで、既存製品のパフォーマンスと信頼性を強化することを要望する製造メーカ向けに設計したものです。
EOM-104モジュールは、イーサネットスイッチモジュールを既存の製品に追加するための、簡単かつ費用対効果に優れた統合ソリューションを提供します。モジュールは、10/100Mbpsファストイーサネット伝送をサポートし、20ミリ秒以下の高速復旧時間を実現するTurbo Ring機能を内蔵しています。EOM-104は、Turbo Ring対応、GPIOプログラミングピンなどの豊富な周辺機器との接続ができるので、組込イーサネットアプリケーションの理想的なソリューションを提供します。
EOM-104評価キット
EOM-104 評価キットは、評価ボード、電源アダプタ、ソフトウェアCD、シリアルおよびイーサネットケーブルが含まれており、すべての組込イーサネットスイッチ機能の迅速かつ容易な評価を可能にします。評価ボードは、モジュールやアプリケーションのテストに役立つイーサネットポート、コンソールポート、Turbo Ring DIPスイッチを備えています。
| 技術 | |
| 規格 | IEEE 802.3、10BaseT IEEE 802.3u、100BaseT(X)、100BaseFX IEEE 802.3xフロー制御 IEEE 802.1Dスパニングツリープロトコル IEEE 802.1w Rapidスパニングツリープロトコル(RSTP) IEEE 802.1p、Class of service |
|---|---|
| ソフトウェア機能 | MIB | MIB-II, Ethernet-Like MIB, P-Bridge MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9 |
| プロトコル | SNMPv1/v2c/v3, DHCP Client, BootP, TFTP, SMTP, RARP, RMON, HTTP, Telnet, Syslog |
| スイッチのプロパティ | |
| MACテーブルサイズ | 1 K |
| パケットバッファサイズ | 512 kbit |
| インターフェース | |
| イーサネットポート | EOM-104：10/100BaseT(X)×4ポート EOM-104-FO：10/100BaseT(X)×2ポート および 100BaseFX×2ポート |
| コネクタ | 1コネクタ : 2×20ピン(JP1)、2コネクタ : 1×9ピン(JP1/JP2)、1コネクタ : 2×2ピン(J1/J2) |
| コンソールポート | RS-232C(TxD, RxD, DTR, DSR) |
| GPIO | プログラマブルI/Oピン×4 |
| 電源 | |
| 入力電流 | EOM-104：0.5 A ＠ 3.3 V EOM-104-FO：1.04 A ＠ 3.3 V |
| メカニカル | |
| サイズ | 54×60×8.25mm |
| 重さ | 21 g |
| 環境 | |
| 動作温度 | -40 ～ 75℃ |
| 保管温度 | -40 ～ 85℃ |
| 相対湿度 | 5 ～ 95％ (結露なきこと) |
| 認証 | |
| EMC | EN 55022/24 |
| EMI | CISPR 22, FCC Part 15B Class A 注) 最新の認証ステータスについては、Moxaのウェブサイトをご確認ください。 |
| 保証 | |
| 保証期間 | 5年 | 詳細 | Moxa社 製品保証方針 |
サイズ(unit = mm)
Pin Assignment
| EOM-104 | 4ポート10/100BaseT(X)組込マネージドイーサネットスイッチモジュール、-40～75℃動作温度 |
|---|---|
| EOM-104-FO | 2ポート10/100BaseT(X) および 2ポート100BaseFX 組込マネージドイーサネットスイッチモジュール、-40～75℃動作温度 |
| EOM-104 評価キット | EOM-104スイッチモジュール ＋ 4ポート10/100BaseT(X)のテストおよびアプリケーション開発用評価ボード |
| EOM-104-FO 評価キット | EOM-104-FOスイッチモジュール ＋ 2ポート10/100BaseT(X) および 2ポート100BaseFXマルチモード(SCコネクタ)のテストおよびアプリケーション開発用評価ボード |
EOM-104シリーズ 製品一覧
| EOM-104 | 4ポート組込みマネージド・イーサネット・スイッチ・モジュール |
| EOM-104-FO | 4ポート組込みマネージド・イーサネット・スイッチ・モジュール |
| EOM-104-20PCS | 4ポート組込みマネージド・イーサネット・スイッチ・モジュール |
| EOM-104 Evaluation Kit | 4ポート組込みマネージド・イーサネット・スイッチ・モジュール |
| EOM-104-FO-20PCS | 4ポート組込みマネージド・イーサネット・スイッチ・モジュール |
| EOM-104-FO Evaluation Kit | 4ポート組込みマネージド・イーサネット・スイッチ・モジュール |
