EX41922-T
産業用アンマネージド2ポート10/100/1000Base PoE＋2ポート100/1000 SFPイーサネットスイッチ
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
産業グレード
- -40～75℃動作温度サポート
- 冗長電源入力用ターミナルブロックコネクタ
- DINレールマウントサポート
ファイバーコネクティビティ
- 最大2つの1000BASE SFPポートによるデイジーチェーン または Alpha-chainアプリケーションサポート
- DIPスイッチによる100BASE または 1000BASE SFPの提供
ポート障害アラーム
- 電源障害やリンクダウンが発生したときにDIPスイッチによりユーザにリレイアラームの通知
フルギバビット帯域幅 および ジャンボフレーム
- 帯域幅を必要とするアプリケーションに必要なギガビットワイヤスピード伝送
- スループットと伝送効率を高める最大10Kバイトのジャンボフレーム
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番

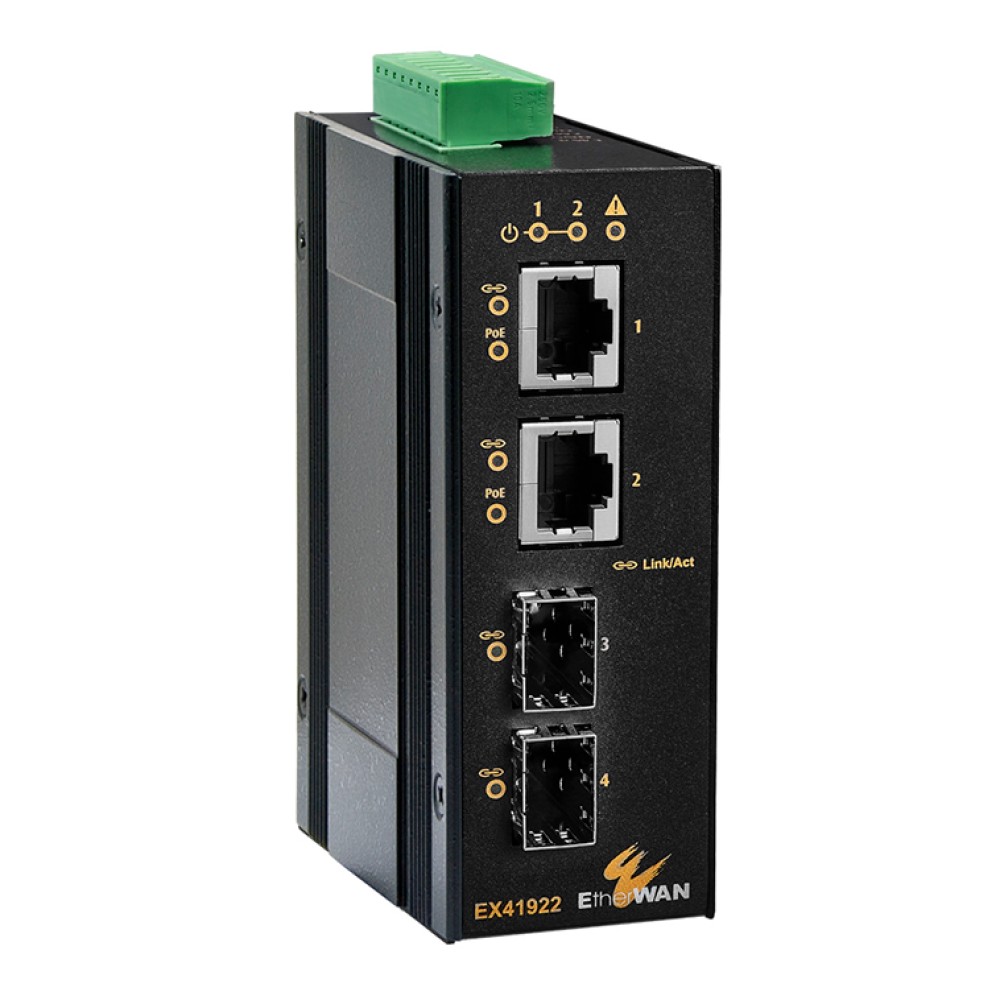

EtherWANのEX41922シリーズは、産業用の厳しい環境下で周辺デバイスを容易に導入できるプラットフォームとして設計されたコンパクトの産業用アンマネージドギガビットスイッチです。極端な気候における監視システムとして費用対効果の高いオプションを提供します。新しいEX41922-Tは、Power over Ethernet (PoE) をサポートする2つの10/100/1000Base RJ-45カッパーポートと長距離コネクティビティを実現する2つの100/1000Base SFP光ファイバースロットが装備されています。
100または1000SFPスピードを提供する2つのアップリンクSFPインターフェースは、DIPスイッチによって選択することができます。デイジーチェーン構成で使用でき、互換性のあるEtherWANマネージドスイッチと共に使用する場合は、独自のAlpha-Chain冗長プロトコルと互換性があります。更に、EX41922-Tは、PoEポートあたり最大30W、60Wトータルパワーバジェットを提供します。これによりPoE給電を必要とする環境に設置された2台のIPカメラやAPに対して同時に電源供給が可能です。
EX41922-Tは、アンマネージスイッチでありながら10Kジャンボフレームのサポート、フルワイヤースピードギガビットスループット、QoSサポートおよび環境にやさしいIEEE802.3az EEE (Energy Efficient Ethernet) コンプライアンスを提供します。産業用仕様、ハイパフォーマンス、およびエネルギー効率を提供するEX41922-Tは、拡張ネットワークのための柔軟で信頼性の高いソリューションを実現します。
| ハードウェア仕様 | |
| 規格 | IEEE802.3 10BASE-T IEEE802.3u 100BASE-TX/100BASE-FX IEEE802.3ab 1000BASE-T IEEE802.3z 1000BASE-SX/1000BASE-LX IEEE802.1x, 全2重フロー制御 IEEE802.1az Energy Efficient Ethernet (EEE) IEEE802.3af/at Power over Ethernet (PoE) |
|---|---|
| フォワード および フィルタリングレート | 14,880pps：10Mbps 148,810pps：100Mbps 1,488,100pps：1000Mbps |
| パケットバッファメモリ | 1MB |
| プロセッシングタイプ | ストアアンドフォワード オートネゴシエーション 半2重バックオプレッシャ および IEEE802.3x全2重フロー制御 オートMDI/MDIX |
| ジャンボフレーム | 10K bytes |
| アドレステーブルサイズ | 8K MACアドレス |
| 電源 | |

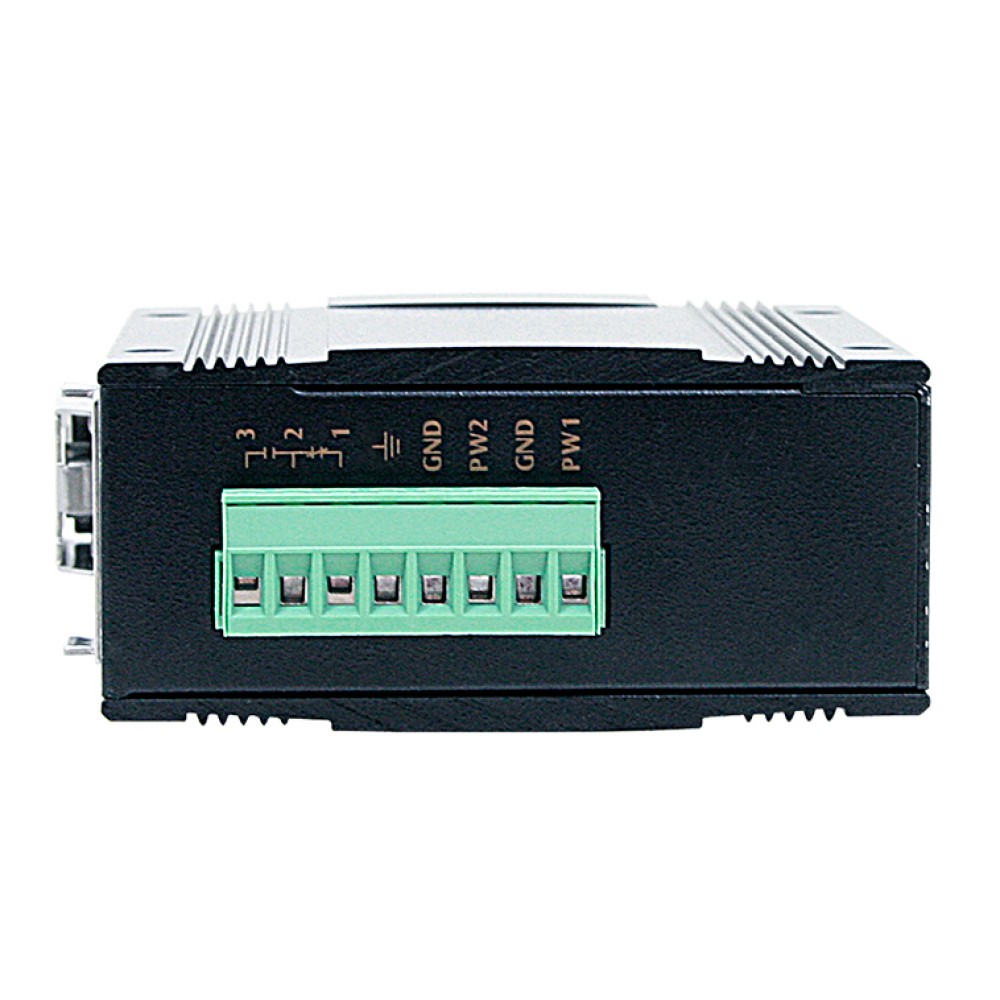

| 入力電圧 | 冗長電源入力：ターミナルブロック：52–57VDC (PoE用) |
| 電力消費量 | 63.6W @ 52VDC, 63.8W @ 57VDC PoE Power budget：60W |
| PoE技術 | Alternative A Pins 1/2(+), 3/6(-) |
| メカニカル | |
| ケーシング | メタルケース IP30保護等級 |
| サイズ | 42 × 90 × 100mm (W × D × H) |
| 重量 | 0.37Kg |
| インストレーション | DINレール |
| インターフェース | |
| イーサネットポート | 10/100/1000BASE-T：2ポート 100/1000BASE SFP：2ポート |
| LED表示 | ユニット：Power1 (Green), Power2 (Green), Alarm (Red) ポート：Link および Activity (Green) PoEポート：PoE (Amber) |

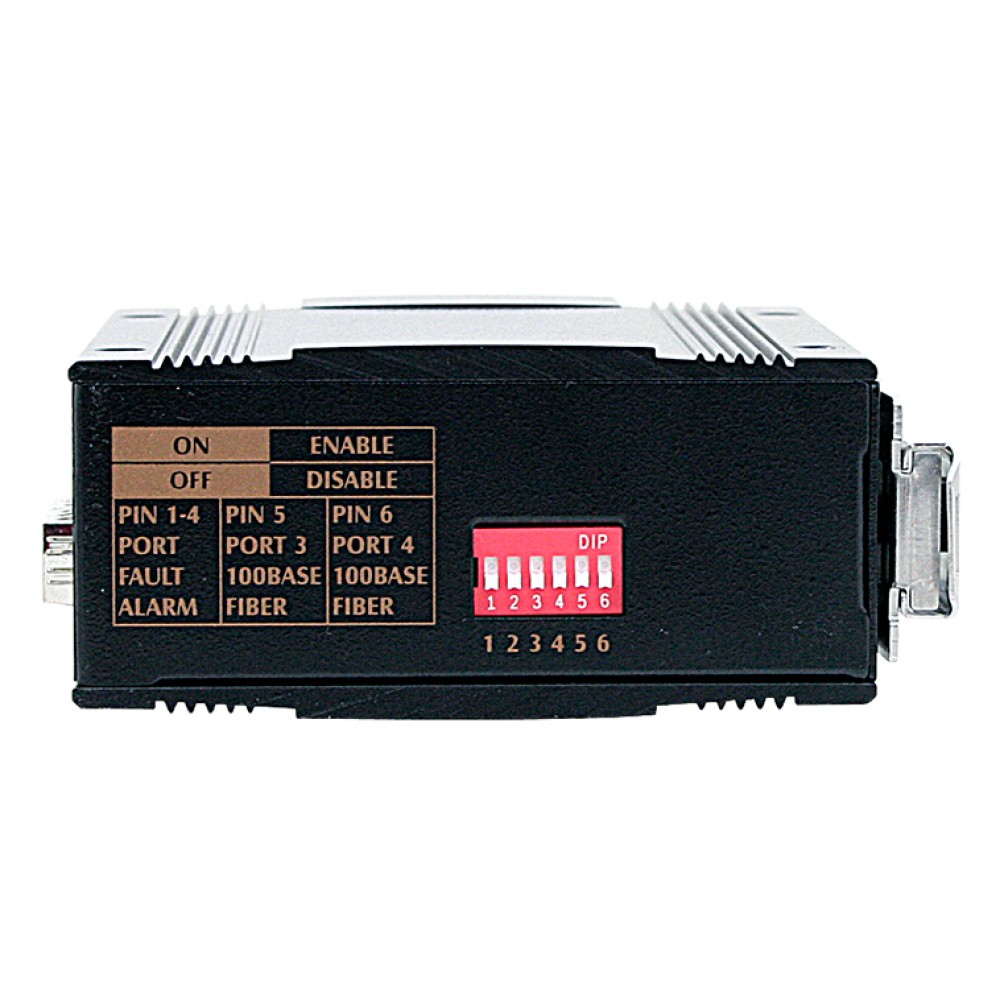

| DIPスイッチ | Enable/Disableポートフォルトアラーム, 100BASE上のSFPポート |
| アラーム接点 | 1リレイ出力, 電流 0.5A/48VDC ノーマルクローズ および ノーマルオープンサポート |
| 環境 | |
| 動作温度 | -40～75℃ |
| 保管温度 | -40～85℃ |
| 相対湿度 | 5%～95% (結露なきこと) |
| 認証 | |
| ISO | ISO 9001取得工場で製作 |
| 安全 | UL 61010 |
| EMI | FCC Part 15B Class A VCCI Class A EN 61000-6-4 |
| EMS | |
| EN 61000-6-2 | EN 61000-4-2 (ESD規格) EN 61000-4-3 (放射 FRI規格) EN 61000-4-4 (バースト規格) EN 61000-4-5 (サージ規格) EN 61000-4-6 (伝導RFI規格) EN 61000-4-8 (電源周波数磁界) |
| 環境テストコンプライアンス | IEC 60068-2-6 Fc (振動) IEC 60068-2-27 Ea (衝撃) FED STD 101C Method 5007.1 (自由落下 w/パッケージ) |

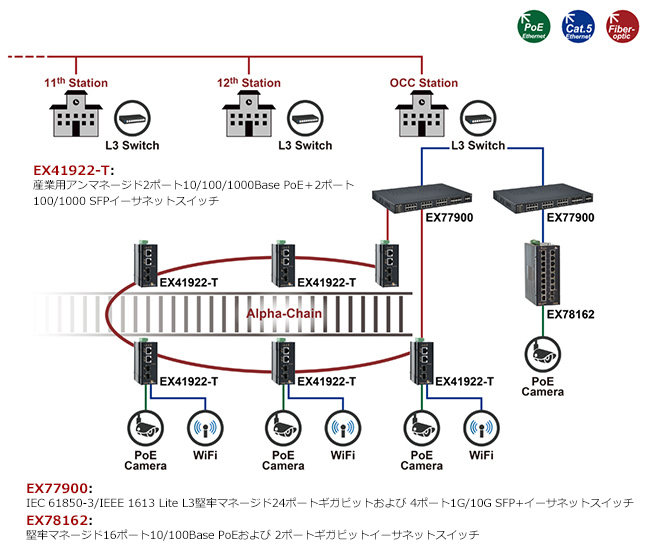

アプリケーションダイアグラム

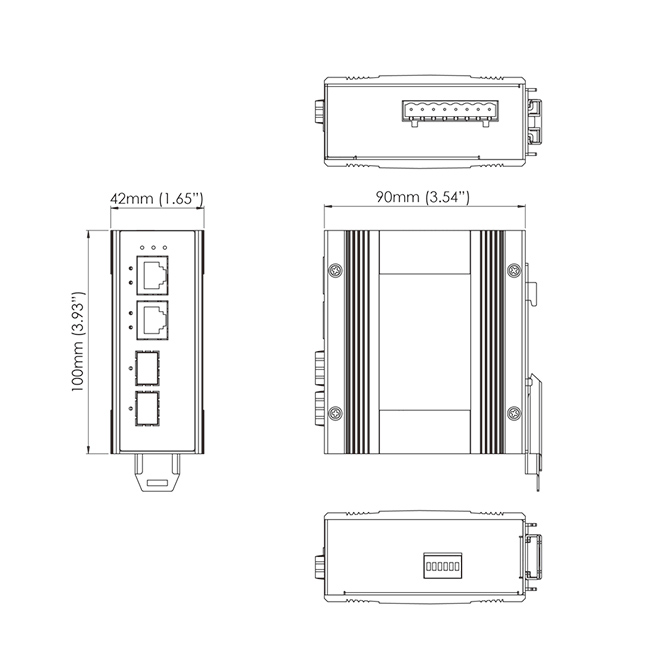

サイズ (単位=mm)
