IEX-408E-2VDSL2-LV-T
産業用マネージド 6 FE + 2 VDSL2イーサネットエクステンダースイッチ
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
販売終了
本製品は 販売を終了いたしました。
主な製品特長
- VDSL2ハイスピード長距離カッパーコネクション
- ツイストペアカッパーケーブルを介して100 Mbpsで最大300m、1 Mbpsで最大 3 kmをサポート
- 自動CO/CPE
- ＊ネゴシエーションにより設定時間を短縮
- ＊CO(セントラルオフィス)/CPE(ユーザ宅内機器) デバイス
- 高速イーサネットおよびVDSL2ポート両方の高速リカバリをサポートするTurbo Ring/Turbo Chain
- VDSL2ポート上の制御可能なバイパスモードがデイジーチェーントポロジで高い可用性を提供
- VDSL2ポート上の2ピンまたはRJ11/45コネクタを使い柔軟性のある実装
- Webブラウザ、Telnet/シリアルコンソール、Windowsユーティリティ、ABC-02およびMXviewによる容易なネットワーク管理
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
IEX-408E-2VDSL2は、ツイストペアカッパーケーブルを介して長距離イーサネット伝送を確立する産業用マネージドイーサネットエクステンダスイッチです。各ドロップポイントに1台ずつ配置したIEX-408E-2VDSL2ユニットをシリーズに接続することで、容易に長距離マルチドロップの設定が可能です。隣接したドロップポイントは、VDSL2コネクションを使用して理論的に最大3kmの距離で1Mbpsの伝送速度が可能です（300mの距離では、100 Mbpsの伝送速度が実現可能）。各IEX-408E-2VDSL2ユニットは、6つの10/100BaseT(X)ポートと2つのDSLポートをサポートし、広範囲に展開する様々なデバイスを一緒にリンクできる優れた柔軟性を提供します。
イーサネットの冗長性は、Turbo Ring、Turbo Chain、RSTP/STPおよびMSTPにより提供されます。そしてDSLポートの最先端の制御可能なバイパスソリューションが、ネットワークシステムの信頼性と可用性を向上させます。IEX-408E-2VDSL2シリーズは、高度なマネージメントとセキュリティ機能をサポートしています。これは、イーサネットプロトコルに課された従来の距離制限を超えてネットワークを拡張するために既存のツイストペアカッパー配線を使用することで、新しいネットワークケーブルの実装コストを削減する完璧なソリューションです。

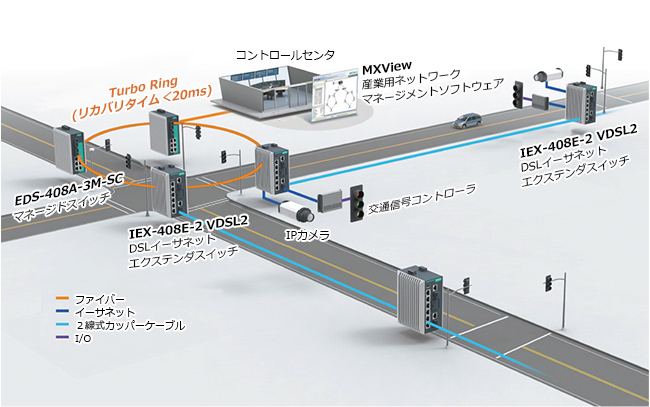

統合された交差点の交通信号制御とCCTV監視システム

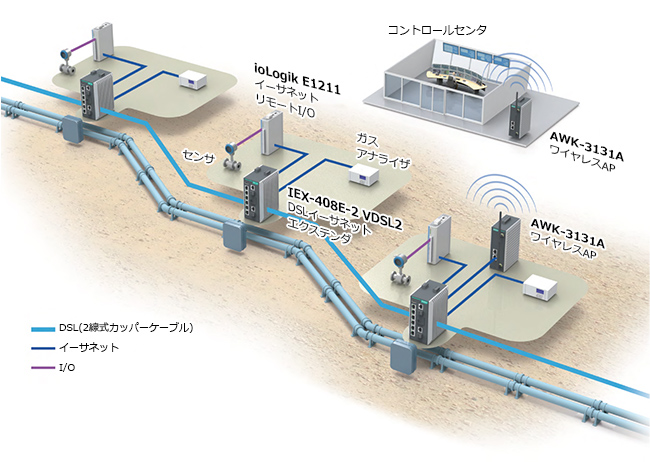

コスト効率の高い長距離石油パイプラインの監視
ビデオ
| 技術 | |
| 規格 | IEEE 802.3 10BaseT IEEE 802.3u 100BaseT(X)および100BaseFX IEEE 802.3ab 1000BaseT(X) IEEE 802.3z 1000BaseX IEEE 802.3x フロー制御 IEEE 802.1D-2004 Spanning Tree Protocol IEEE 802.1w Rapid STP IEEE 802.1Q VLAN Tagging IEEE 802.1p Class of Service IEEE 802.1X 認証 IEEE 802.3ad LACPによるポートトランク ITU G.993.2 ハイスピードDSL回線トランシーバ2 |
|---|---|
| 管理 | SNMP v1/v2c/v3、LLDP、Syslog、RMON、DHCP Server/Client、DHCP Option 66/67/82、BootP. TFTP、SMTP、RARP、Telnet、SNMP Inform、フロー制御、バックプレッシャーフロー制御 |
| フィルタ | 802.1Q VLAN、ポートベースVLAN、GVRP、IGMP v1/v2/v3、GMRP |
| 冗長プロトコル | STP、RSTP、MSTP、Turbo Ring v1/v2、Turbo Chain、リンクアグリゲーション |
| セキュリティ | RADIUS、TACACS+、SSL、SSH |
| 時間管理 | SNTP、NTP Server/Client |
| 産業用プロトコル | EtherNet/IP、PROFINET IO、Modbus/TCP |
| MIB | MIB-II、Ethernet-Like MIB、P-BRIDGE MIB、Q-BRIDGE MIB、Bridge MIB、RSTP MIB、RMON MIB Group 1、2、3、9 |
| インターフェース | |
| DSLポート | RJ11 (RJ45コネクタ) または 着脱可能 2端子ターミナルブロック |
| RJ45ポート | 10/100BaseT(X)オートネゴシエーションスピード、全2重/半2重モード およびオートMDI/MDI-X接続 |
| コンソールポート | USBシリアルコンソール(Type Bコネクタ) |
| LED表示 | PWR1、PWR2、FAULT、STATE、LINK/ACT、CO/CPE、10/100 (高速イーサネットポート)、MSTR/HEAD、CPLR/TAIL、DSL BYPASS |
| アラーム接点 | 1リレー出力、電流容量 1A ＠ 24 VDC |
| ストレージポート | USBストレージポート(Type Aコネクタ) |
| ボタン | リセットボタン |
| デジタル入力 | 1入力(同一グランド) ただし、電子回路からは電気的に絶縁
|
| スイッチプロパティ | |
| MACテーブルサイズ | 16K |
| パケットバッファサイズ | 1.5 MB 高速イーサネット側、 8 KB DSL側 |
| プライオリティキュー | 4 |
| 最大VLAN利用数 | 64 |
| VLAN ID範囲 | VID 1～4094 |
| IGMPグループ | 256 |
| メカニカル | |
| 筐体 | メタル、IP30保護等級 |
| サイズ | 74 × 111 × 135 mm |
| 重量 | LV モデル : 1.23 kg HV モデル : 1.26 kg |
| 設置 | DINレール取り付け、壁面取り付け(オプショナルキット使用) |
| 高度 | 最大2000m 注) より高い高度における製品の機能保証についてはMoxaにお問い合わせください |
| 環境条件 | |
| 動作温度 | 標準モデル : -10～60℃ ワイド温度モデル : -40～75℃ |
| 保管温度 | -40～85℃ |
| 相対湿度 | 5～95％ (結露なきこと) |
| 電源 | |
| 入力電圧 | LV モデル : 12/24/48 VDC、冗長デュアル入力 HV モデル : 110/220 VDC/VAC |
| 動作電圧 | LV モデル : 9.6～60 VDC HV モデル : 88～300 VDC, 85～264 VAC |
| 入力電流 | 最大 1 A ＠ 12 VDC 最大 0.48 A ＠ 24 VDC 最大 0.26 A ＠ 48 VDC 最大 0.097 A/0.050 A ＠ 110/220 VDC 最大 0.230 A/0.149 A ＠ 110/220 VAC |
| 接続 | 5端子ターミナルブロック |
| 過電流保護 | 有 |
| 逆極性保護 | 有 |
| 規格および認証 * 認証に関する最新情報はMoxaのWebサイトを参照してください | |
| 安全 | UL 61010-2-201、EN 60950-1 (LVD) (計画中) |
| EMC | EN 55022/24 |
| EMI | CISPR 22、FCC Part 15B Class A |
| EMS | EN 61000-4-2 (ESD): 接触: 8 kV; 気中: 15 kV EN 61000-4-3 (RS): 80 MHz～1 GHz: 10 V/m EN 61000-4-4 (EFT): 電源: 4 kV EN 61000-4-5 (Surge): 電源: 4 kV; 信号: 4 kV EN 61000-4-6 (CS): 10 V EN 61000-4-8 |
| 衝撃 | IEC 60068-2-27 |
| 自由落下 | IEC 60068-2-32 |
| 交通管制 | NEMA TS2 (計画中) |
| 鉄道輸送 | EN 50121-4 (計画中) |
| 振動 | IEC 60068-2-6 |
| MTBF (平均故障間隔) | |
| 時間 | 782,910時間 |
| 規格 | Telcordia (Bellcore)、GB |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | MOXA社 製品保証方針 |

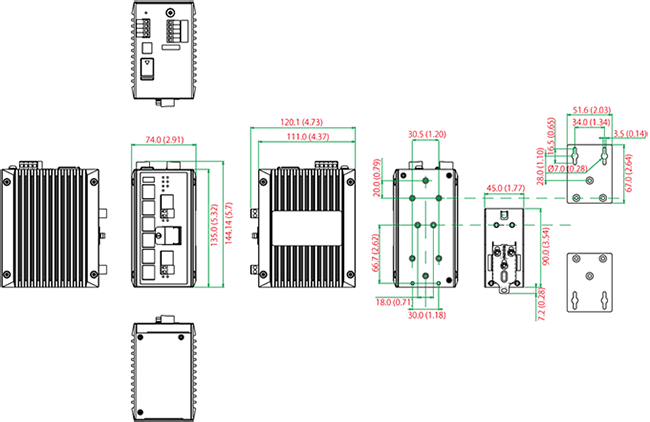

サイズ (単位=mm（inch）)
| IEX-408E-2VDSL2-LV | マネージドVDSL2イーサネットエクステンダスイッチ、10/100BaseT(x)ポート×6 および DSLポート×2、アイソレート電源×1 (12/24/48 VDC)、-10～60℃動作温度 |
|---|---|
| IEX-408E-2VDSL2-LV-T | マネージドVDSL2イーサネットエクステンダスイッチ、10/100BaseT(x)ポート×6 および DSLポート×2、アイソレート電源×1 (12/24/48 VDC) 、-40～75℃動作温度 |
| IEX-408E-2VDSL2-HV | マネージドVDSL2イーサネットエクステンダスイッチ、10/100BaseT(x)ポート×6 および DSLポート×2、アイソレート電源×1(110/220 VDC/VAC) 、-10～60℃動作温度 |
| IEX-408E-2VDSL2-HV-T | マネージドVDSL2イーサネットエクステンダスイッチ、10/100BaseT(x)ポート×6 および DSLポート×2、アイソレート電源×1(110/220 VDC/VAC) 、-40～75℃動作温度 |
IEX-408E-2VDSL2シリーズ 製品一覧
| IEX-408E-2VDSL2-LV | 産業用マネージド 6 FE + 2 VDSL2イーサネットエクステンダースイッチ |
| IEX-408E-2VDSL2-HV | 産業用マネージド 6 FE + 2 VDSL2イーサネットエクステンダースイッチ |
| IEX-408E-2VDSL2-HV-T | 産業用マネージド 6 FE + 2 VDSL2イーサネットエクステンダースイッチ |
| IEX-408E-2VDSL2-LV-T | 産業用マネージド 6 FE + 2 VDSL2イーサネットエクステンダースイッチ |
