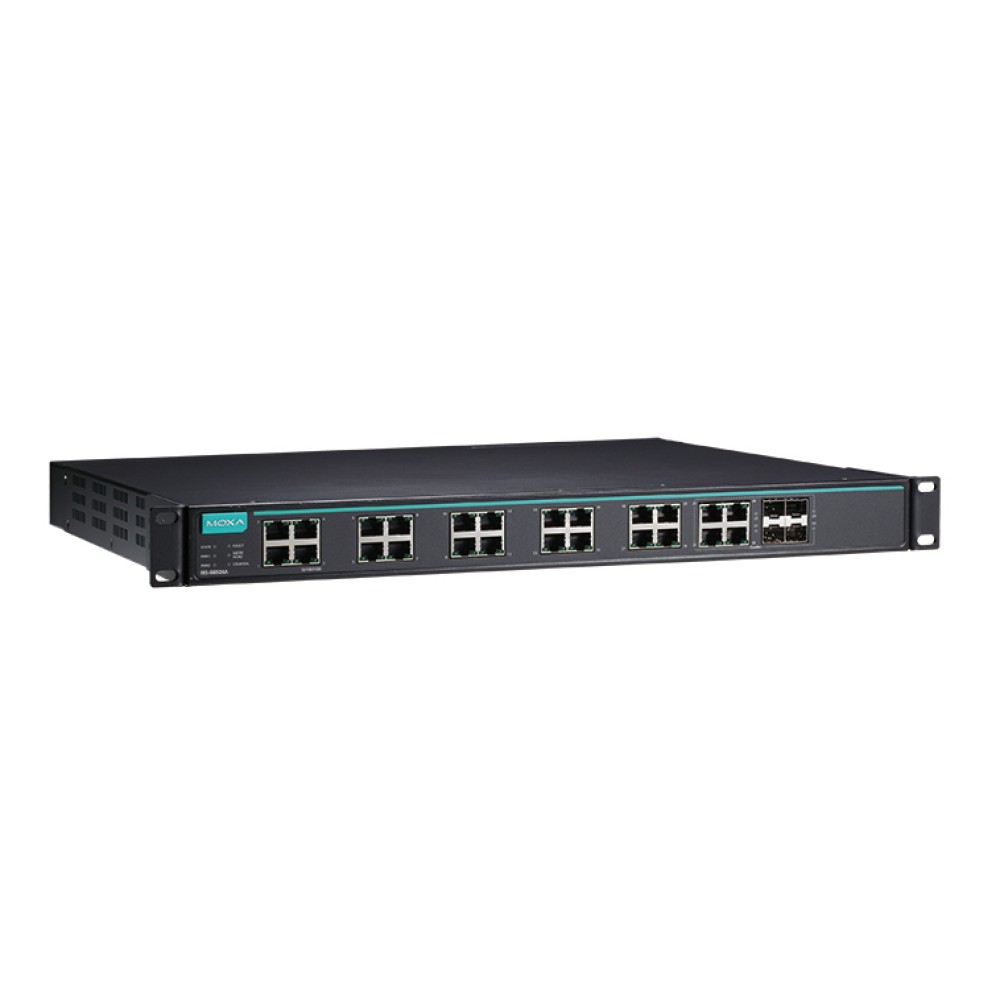

IKS-G6524A-20GSFP-4GTXSFP-HV-HV-T
24Gポート フルギガビット 産業用マネージドイーサネットスイッチ
主な製品特長
- IPv6 Ready logoアワード (IPv6 Logo Committee認証)
- IEEE 1588 PTP V2*(精密時間プロトコル)ネットワークの精密時間同期
- 異なるポリシーによるIPアドレスの割り当てのためのDHCP Option 82
- Modbus/TCP産業用イーサネットプロトコルサポート
- Turbo Ring、Turbo Chain(リカバリタイム< 20 ms)、RSTP/STPネットワークリダンダンシ
- IGMPスヌーピングおよびGMRPによるマルチキャストトラフィックのフィルタリング
- IEEE 802.1Q VLANおよび GVRPプロトコルによりネットワーク計画が容易
- QoS(IEEE 802.1p/1Q)およびTOS/DiffServによるデターミニズムの向上
- IEEE 802.3ad、LACPによる最適な帯域幅使用
- IEEE 802.1X、HTTPSおよびSSHによるネットワークセキュリティ強化
- SNMP V1/V2c/V3による異なるレベルのネットワーク管理
- RMONによる効率的なネットワークの監視およびプロアクティブな能力
- 帯域幅管理により安定したネットワークパフォーマンスを保証
- MACアドレスに基づいた認証のないアクセスをブロックするための“ロックポート”機能
- オンラインデバッグのためのポートミラーリング
- 異常発生時のE-mail、リレイ出力を介した自動警報
- Webブラウザ、Telnet/シリアルコンソール、CLI、Windowsユーティリティ、ABC-01自動バックアップによるコンフィギュレーション
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
プロセスオートメーションおよび交通輸送オートメーションアプリケーションは、データ、音声、およびビデオを組み合わせハイパフォーマンスかつ高い信頼性が要求されます。24ギガビットイーサネットポートを搭載したIKS-G6524シリーズフルギガビットバックボーンスイッチは、大規模な産業ネットワークシステムに理想的です。IKS-G6524シリーズフルギガビットは、ハイパフォーマンスを提供する帯域幅の増大およびネットワークを通して多量のビデオ、音声、およびデータを迅速に伝送させる能力を提供します。スイッチは、Turbo Ring、Turbo ChainおよびRSTP/STPリダンダンシプロトコル、ファンレス、システムの信頼性とネットワークバックボーンの可用性を増強するアイソレートしたリダンダント電源をサポートします。
- 24 ギガビットイーサネットポート
- 最大24 オプティカルファイバー接続(SFPスロット)
- ファンレス、-40 ~ 75℃動作温度レンジ(Tモデル)
- Turbo Ring、Turbo Chain、RSTP/STPネットワークリダンダンシ
- アイソレートリダンダント電源入力、ユニバーサル110/220VAC電源レンジ
テクノロジ | |
規格 | IEEE 802.3 : 10BaseT IEEE 802.3u : 100BaseT(X) and 100BaseFX IEEE 802.3ab : 1000BaseT(X) IEEE 802.3z : 1000BaseSX/LX/LHX/ZX IEEE 802.3x : Flow Control IEEE 802.1D : Spanning Tree Protocol(STP) IEEE 802.1w : Rapid STP IEEE 802.1Q : VLAN Tagging IEEE 802.1p : Class of Service(QoS) IEEE 802.1X : 認証 IEEE 802.3ad : Port trunk w/LACP |
---|---|
プロトコル | IGMPv1/v2 device, GMRP, GVRP, SNMPv1/v2c/v3, DHCP Server/Client, DHCP Option 82, BootP, TFTP, SNTP, SMTP, RARP, RMON, HTTP, HTTPS, Telnet, SSH, Syslog, Modbus/TCP, LLDP, IEEE 1588 PTP, IPv6 |
MIB | MIB-II, Ethernet-like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Groups 1, 2, 3, 9 |
フロー制御 | IEEE 802.3xフロー制御, バックプレッシャフロー制御 |
スイッチ機能 | |
プライオリティキュー | 8 |
IGMPグループ | 1000 |
VLANサポート最大数 | 64 |
VLAN IDレンジ | VID 1 ~ 4094 |
MACテーブルサイズ | 16K |
パケットバッファーサイズ | 8Mbit |
インターフェース | |
ギガビットイーサネット | 10/100/1000BaseT(X)または100/1000BaseSFPT(X)スロット |
LED表示 | STAT, PWR1, PWR2, FAULT, MSTR/HEAD, CPLR/TAIL |
警報コンタクト | 1リレー出力, 電流容量2A @30VDC |
デジタル入力 | 1入力/同一グランド(電気的にアイソレーション) ・+13 ~ +30V ステート"1" ・-30 ~ +3V ステート"2" ・最大入力電流 : 8mA |
コンソールポート | RS-232C(RJ45コネクタ) |
電源 | |
入力電圧 | 110/220VAC(85 ~ 264VAC) |
入力電流 | 最大 0.79/0.44A @110/220VAC |
過負荷保護 | 有 |
逆極保護 | 有 |
メカニカル | |
ハウジング | IP30プロテクション |
サイズ | 440×44×386.9mm |
取付 | 19"ラックマウント |
認証 | |
EMI | FCC Part 15, CISPR (EN55022) class A |
安全 | EN60950-1 (申請中), EN60950-1 (申請中) |
鉄道管制 | EN50121-4(申請中) |
環境 | |
動作温度 | 標準モデル : 0 ~ 60℃ ワイド温度モデル : -40 ~ 75℃ |
保管温度 | -40 ~ 85℃ |
相対温度 | 5 ~ 95% (結露なきこと) |
保証 | |
保証期間 | 5年 |
詳細 | Moxa社 製品保証方針 |
サイズ (単位 = mm)
![IKS-G6524シリーズ サイズ](/storage/IKS-G6524_size.jpg)
IKS-G6524-4GTXSFP-HV-HV | 20 10/100/1000BaseT(X), 4 コンボポート 10/100/1000 BaseT(X)または100/1000BaseSFPスロット, 2 電源(85 ~ 264VAC), 動作温度 0 ~ 60℃ |
---|---|
IKS-G6524-8GSFP-4GTXSFP-HV-HV | 12 10/100/1000BaseT(X), 8 100/1000BaseSFP, 4 コンボポート 10/100/1000 BaseT(X)または100/1000BaseSFPスロット, 2 電源(85 ~ 264VAC), 動作温度 0 ~ 60℃ |
IKS-G6524-20GSFP-4GTXSFP-HV-HV | 20 100/1000BaseSFP, 4 コンボポート 10/100/1000 BaseT(X)または100/1000BaseSFPスロット, 2 電源(85 ~ 264VAC), 動作温度 0 ~ 60℃ |
IKS-G6524-4GTXSFP-HV-HV-T | 20 10/100/1000BaseT(X), 4 コンボポート 10/100/1000 BaseT(X)または100/1000BaseSFPスロット, 2 電源(85 ~ 264VAC), 動作温度 -40 ~ 75℃ |
IKS-G6524-8GSFP-4GTXSFP-HV-HV-T | 12 10/100/1000BaseT(X), 8 100/1000BaseSFP, 4 コンボポート 10/100/1000 BaseT(X)または100/1000BaseSFPスロット, 2 電源(85 ~ 264VAC), 動作温度 -40 ~ 75℃ |
IKS-G6524-20GSFP-4GTXSFP-HV-HV-T | 20 100/1000BaseSFP, 4 コンボポート 10/100/1000 BaseT(X)または100/1000BaseSFPスロット, 2 電源(85 ~ 264VAC), 動作温度 -40 ~ 75℃ |
オプショナルアクセサリ
ネットワーク管理ソフトウェアMXview | 産業用ネットワーク管理ソフトウェア(産業ネットワーキングソリューション用) |
---|
日本向け電源ケーブル
PWC-C13JP-3B-183 | 電源ケーブル |
---|
IKS-G6524Aシリーズ 製品一覧
IKS-G6524A-20GSFP-4GTXSFP-HV-HV | 24Gポート フルギガビット 産業用マネージドイーサネットスイッチ |
IKS-G6524A-20GSFP-4GTXSFP-HV-HV-T | 24Gポート フルギガビット 産業用マネージドイーサネットスイッチ |
IKS-G6524A-4GTXSFP-HV-HV | 24Gポート フルギガビット 産業用マネージドイーサネットスイッチ |
IKS-G6524A-4GTXSFP-HV-HV-T | 24Gポート フルギガビット 産業用マネージドイーサネットスイッチ |
IKS-G6524A-8GSFP-4GTXSFP-HV-HV | 24Gポート フルギガビット 産業用マネージドイーサネットスイッチ |
IKS-G6524A-8GSFP-4GTXSFP-HV-HV-T | 24Gポート フルギガビット 産業用マネージドイーサネットスイッチ |
