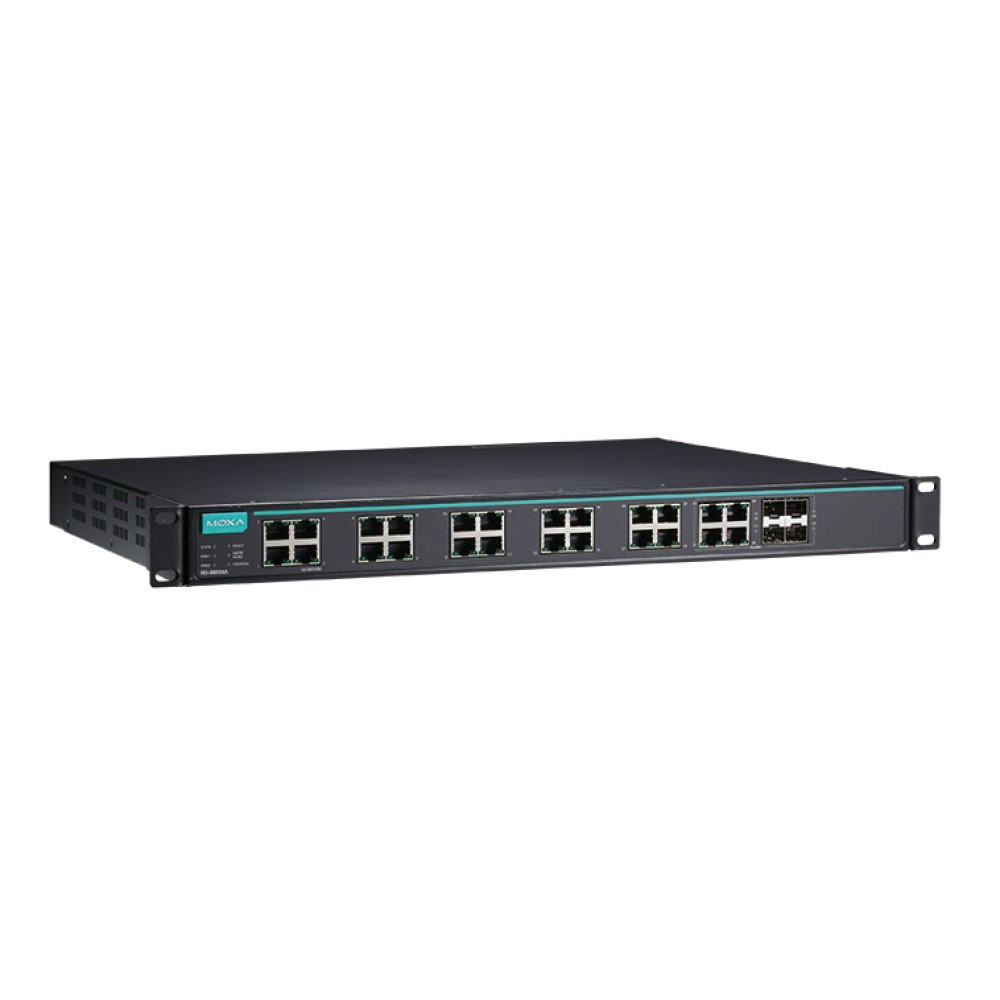

IKS-G6524A-4GTXSFP-HV-HV-T
24Gポート フルギガビット 産業用マネージドイーサネットスイッチ
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- IPv6 Ready logoアワード (IPv6 Logo Committee認証)
- IEEE 1588 PTP V2＊(精密時間プロトコル)ネットワークの精密時間同期
- 異なるポリシーによるIPアドレスの割り当てのためのDHCP Option 82
- Modbus/TCP産業用イーサネットプロトコルサポート
- Turbo Ring、Turbo Chain(リカバリタイム< 20 ms)、RSTP/STPネットワークリダンダンシ
- IGMPスヌーピングおよびGMRPによるマルチキャストトラフィックのフィルタリング
- IEEE 802.1Q VLANおよび GVRPプロトコルによりネットワーク計画が容易
- QoS（IEEE 802.1p/1Q）およびTOS/DiffServによるデターミニズムの向上
- IEEE 802.3ad、LACPによる最適な帯域幅使用
- IEEE 802.1X、HTTPSおよびSSHによるネットワークセキュリティ強化
- SNMP V1/V2c/V3による異なるレベルのネットワーク管理
- RMONによる効率的なネットワークの監視およびプロアクティブな能力
- 帯域幅管理により安定したネットワークパフォーマンスを保証
- MACアドレスに基づいた認証のないアクセスをブロックするための“ロックポート”機能
- オンラインデバッグのためのポートミラーリング
- 異常発生時のE-mail、リレイ出力を介した自動警報
- Webブラウザ、Telnet/シリアルコンソール、CLI、Windowsユーティリティ、ABC-01自動バックアップによるコンフィギュレーション
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
プロセスオートメーションおよび交通輸送オートメーションアプリケーションは、データ、音声、およびビデオを組み合わせハイパフォーマンスかつ高い信頼性が要求されます。24ギガビットイーサネットポートを搭載したIKS-G6524シリーズフルギガビットバックボーンスイッチは、大規模な産業ネットワークシステムに理想的です。IKS-G6524シリーズフルギガビットは、ハイパフォーマンスを提供する帯域幅の増大およびネットワークを通して多量のビデオ、音声、およびデータを迅速に伝送させる能力を提供します。スイッチは、Turbo Ring、Turbo ChainおよびRSTP/STPリダンダンシプロトコル、ファンレス、システムの信頼性とネットワークバックボーンの可用性を増強するアイソレートしたリダンダント電源をサポートします。
- 24 ギガビットイーサネットポート
- 最大24 オプティカルファイバー接続(SFPスロット)
- ファンレス、-40 ～ 75℃動作温度レンジ(Tモデル)
- Turbo Ring、Turbo Chain、RSTP/STPネットワークリダンダンシ
- アイソレートリダンダント電源入力、ユニバーサル110/220VAC電源レンジ
| テクノロジ | |
| 規格 | IEEE 802.3 : 10BaseT IEEE 802.3u : 100BaseT(X) and 100BaseFX IEEE 802.3ab : 1000BaseT(X) IEEE 802.3z : 1000BaseSX/LX/LHX/ZX IEEE 802.3x : Flow Control IEEE 802.1D : Spanning Tree Protocol(STP) IEEE 802.1w : Rapid STP IEEE 802.1Q : VLAN Tagging IEEE 802.1p : Class of Service(QoS) IEEE 802.1X : 認証 IEEE 802.3ad : Port trunk w/LACP |
|---|---|
| プロトコル | IGMPv1/v2 device, GMRP, GVRP, SNMPv1/v2c/v3, DHCP Server/Client, DHCP Option 82, BootP, TFTP, SNTP, SMTP, RARP, RMON, HTTP, HTTPS, Telnet, SSH, Syslog, Modbus/TCP, LLDP, IEEE 1588 PTP, IPv6 |
| MIB | MIB-II, Ethernet-like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Groups 1, 2, 3, 9 |
| フロー制御 | IEEE 802.3xフロー制御, バックプレッシャフロー制御 |
| スイッチ機能 | |
| プライオリティキュー | 8 |
| IGMPグループ | 1000 |
| VLANサポート最大数 | 64 |
| VLAN IDレンジ | VID 1 ～ 4094 |
| MACテーブルサイズ | 16K |
| パケットバッファーサイズ | 8Mbit |
| インターフェース | |
| ギガビットイーサネット | 10/100/1000BaseT(X)または100/1000BaseSFPT(X)スロット |
| LED表示 | STAT, PWR1, PWR2, FAULT, MSTR/HEAD, CPLR/TAIL |
| 警報コンタクト | 1リレー出力, 電流容量2A @30VDC |
| デジタル入力 | 1入力/同一グランド(電気的にアイソレーション) ・+13 ～ +30V ステート"1" ・-30 ～ +3V ステート"2" ・最大入力電流 : 8mA |
| コンソールポート | RS-232C(RJ45コネクタ) |
| 電源 | |
| 入力電圧 | 110/220VAC(85 ～ 264VAC) |
| 入力電流 | 最大 0.79/0.44A @110/220VAC |
| 過負荷保護 | 有 |
| 逆極保護 | 有 |
| メカニカル | |
| ハウジング | IP30プロテクション |
| サイズ | 440×44×386.9mm |
| 取付 | 19"ラックマウント |
| 認証 | |
| EMI | FCC Part 15, CISPR (EN55022) class A |
| 安全 | EN60950-1 (申請中), EN60950-1 (申請中) |
| 鉄道管制 | EN50121-4(申請中) |
| 環境 | |
| 動作温度 | 標準モデル : 0 ～ 60℃ ワイド温度モデル : -40 ～ 75℃ |
| 保管温度 | -40 ～ 85℃ |
| 相対温度 | 5 ～ 95% (結露なきこと) |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |
サイズ (単位 = mm)
| IKS-G6524-4GTXSFP-HV-HV | 20 10/100/1000BaseT(X), 4 コンボポート 10/100/1000 BaseT(X)または100/1000BaseSFPスロット, 2 電源(85 ～ 264VAC), 動作温度 0 ～ 60℃ |
|---|---|
| IKS-G6524-8GSFP-4GTXSFP-HV-HV | 12 10/100/1000BaseT(X), 8 100/1000BaseSFP, 4 コンボポート 10/100/1000 BaseT(X)または100/1000BaseSFPスロット, 2 電源(85 ～ 264VAC), 動作温度 0 ～ 60℃ |
| IKS-G6524-20GSFP-4GTXSFP-HV-HV | 20 100/1000BaseSFP, 4 コンボポート 10/100/1000 BaseT(X)または100/1000BaseSFPスロット, 2 電源(85 ～ 264VAC), 動作温度 0 ～ 60℃ |
| IKS-G6524-4GTXSFP-HV-HV-T | 20 10/100/1000BaseT(X), 4 コンボポート 10/100/1000 BaseT(X)または100/1000BaseSFPスロット, 2 電源(85 ～ 264VAC), 動作温度 -40 ～ 75℃ |
| IKS-G6524-8GSFP-4GTXSFP-HV-HV-T | 12 10/100/1000BaseT(X), 8 100/1000BaseSFP, 4 コンボポート 10/100/1000 BaseT(X)または100/1000BaseSFPスロット, 2 電源(85 ～ 264VAC), 動作温度 -40 ～ 75℃ |
| IKS-G6524-20GSFP-4GTXSFP-HV-HV-T | 20 100/1000BaseSFP, 4 コンボポート 10/100/1000 BaseT(X)または100/1000BaseSFPスロット, 2 電源(85 ～ 264VAC), 動作温度 -40 ～ 75℃ |
オプショナルアクセサリ
ネットワーク管理ソフトウェア| MXview | 産業用ネットワーク管理ソフトウェア（産業ネットワーキングソリューション用） |
|---|
日本向け電源ケーブル
| PWC-C13JP-3B-183 | 電源ケーブル |
|---|
IKS-G6524Aシリーズ 製品一覧
| IKS-G6524A-20GSFP-4GTXSFP-HV-HV | 24Gポート フルギガビット 産業用マネージドイーサネットスイッチ |
| IKS-G6524A-20GSFP-4GTXSFP-HV-HV-T | 24Gポート フルギガビット 産業用マネージドイーサネットスイッチ |
| IKS-G6524A-4GTXSFP-HV-HV | 24Gポート フルギガビット 産業用マネージドイーサネットスイッチ |
| IKS-G6524A-4GTXSFP-HV-HV-T | 24Gポート フルギガビット 産業用マネージドイーサネットスイッチ |
| IKS-G6524A-8GSFP-4GTXSFP-HV-HV | 24Gポート フルギガビット 産業用マネージドイーサネットスイッチ |
| IKS-G6524A-8GSFP-4GTXSFP-HV-HV-T | 24Gポート フルギガビット 産業用マネージドイーサネットスイッチ |
