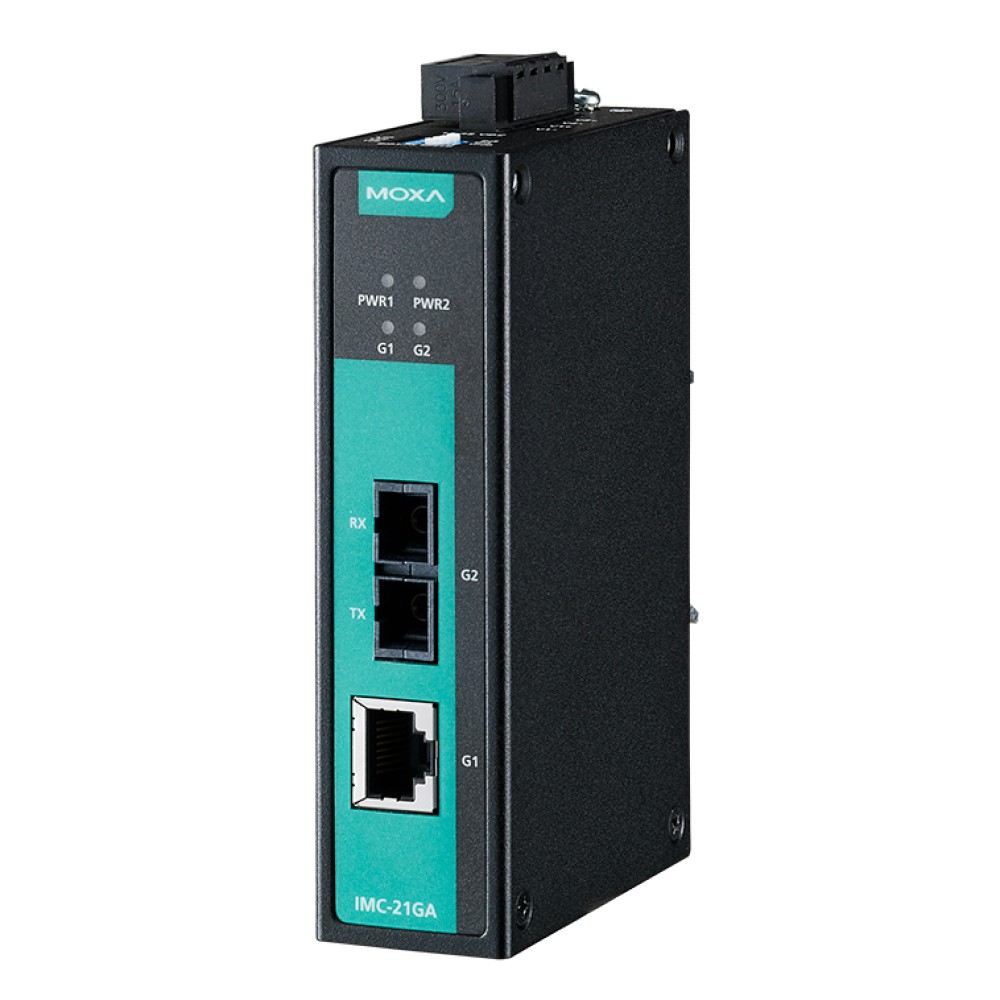

IMC-21GA-LX-SC

産業用ギガビットイーサネット・ツー・ファイバ メディアコンバーター

主な製品特長

  • 1000Base-SX/LX、SCコネクタ、またはSFPスロットサポート
  • Link Fault Pass-through (LFP)
  • 10K ジャンボフレームサポート
  • 冗長電源入力
  • -40~75℃動作温度範囲 (Tモデル)
  • Energy Efficient Ethernet (IEEE 802.3az)

FCC

CE

UL

RoHS指令準拠

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番
  • シリーズ
  • FAQ

IMC-21GA 産業用ギガビットメディアコンバータは、信頼性の高い安定した10/100/1000BaseT(X)-100/1000Base-SX/LX または選択された1000Base SFPモジュールメディアコンバージョンを提供します。IMC-21GAは、消費電力を削減するIEEE802.3az、Energy Efficient Ethernet(EEE)に準拠したグリーンイーサネット技術を採用しエネルギーを削減します。また、効率の優れた伝送のパフォーマンスを強化する10Kジャンボフレームをサポートしています。さらに、損傷および損失の防止を助けるリレイ出力警告アラームを備えています。また、すべてのIMC-21GAモデルは、100%のバーンインテストの実施により高い信頼性を確保します。コンバータは、-10~60℃の標準的な動作温度範囲モデルおよび-40~75℃の拡張動作温度範囲をサポートするモデルを提供します。

技術
規格 IEEE 802.3 10BaseT
IEEE 802.3u 100BaseT(X) および100BaseFX
IEEE 802.3ab 1000BaseT(X)
IEEE 802.3z 1000BaseX
IEEE 802.3az (Energy Efficient Ethernet=エネルギー効率イーサネット)
インターフェース
RJ45ポート10/100/1000BaseT(X)
ファイバポート100/1000Base-SX/LX または100/1000BaseSFPスロット

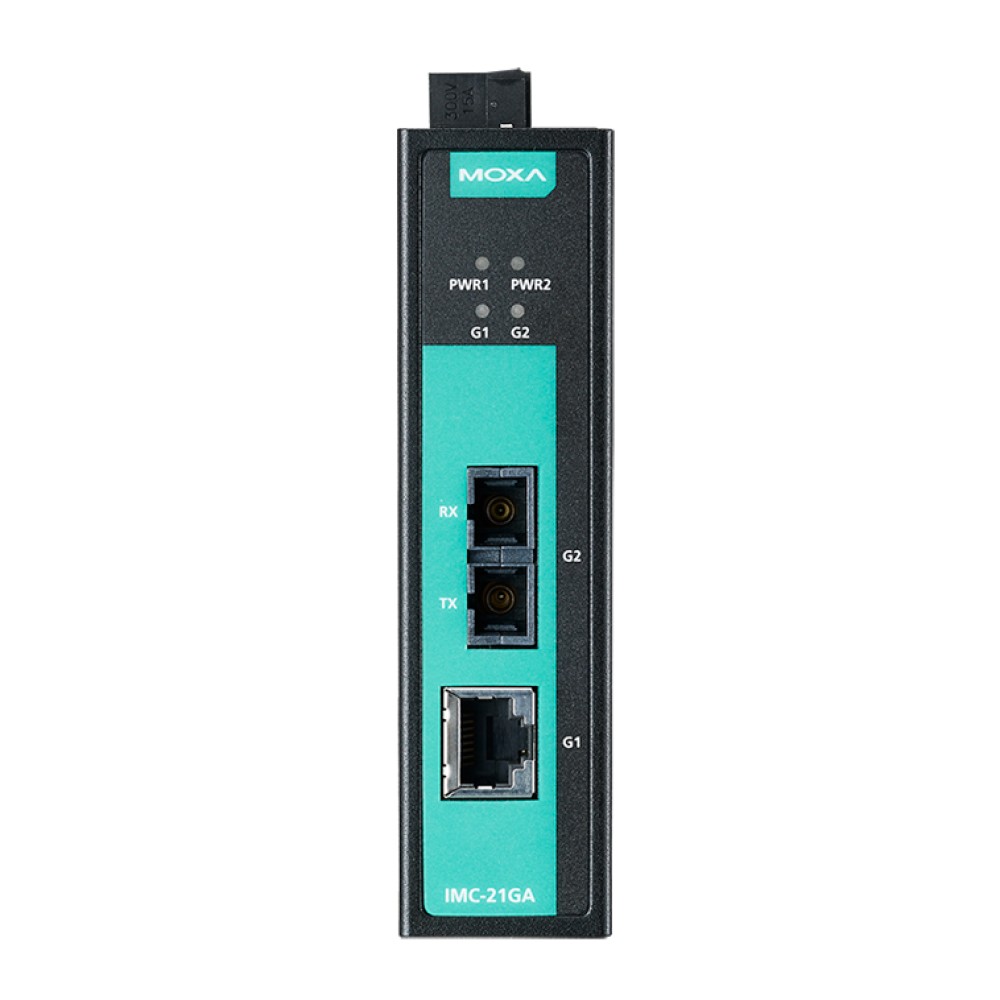

LED表示PWR1、PWR2、G1 (カッパーポート10M/100M/1000M)、G2 (ファイバポート100M/1000M)
DIPスイッチファイバスピード100M/1000M、Link Fault Pass-through、Energy Efficient Ethernet
オプティカルファイバ
マルチモード伝送距離
(IMC-21GA-SX-SC)
100/1000BaseSX: 0~500m、850 nm (50/125 μm、400 MHz*km)
シングルモード伝送距離
(IMC-21GA-LX-SC)
100/1000BaseLX: 0~10 km、1310 nm (9/125μm、3.5 PS/(nm*km))
メカニカル
筐体メタル、IP30保護等級
サイズ30 × 125 × 79 mm
重さ170 g

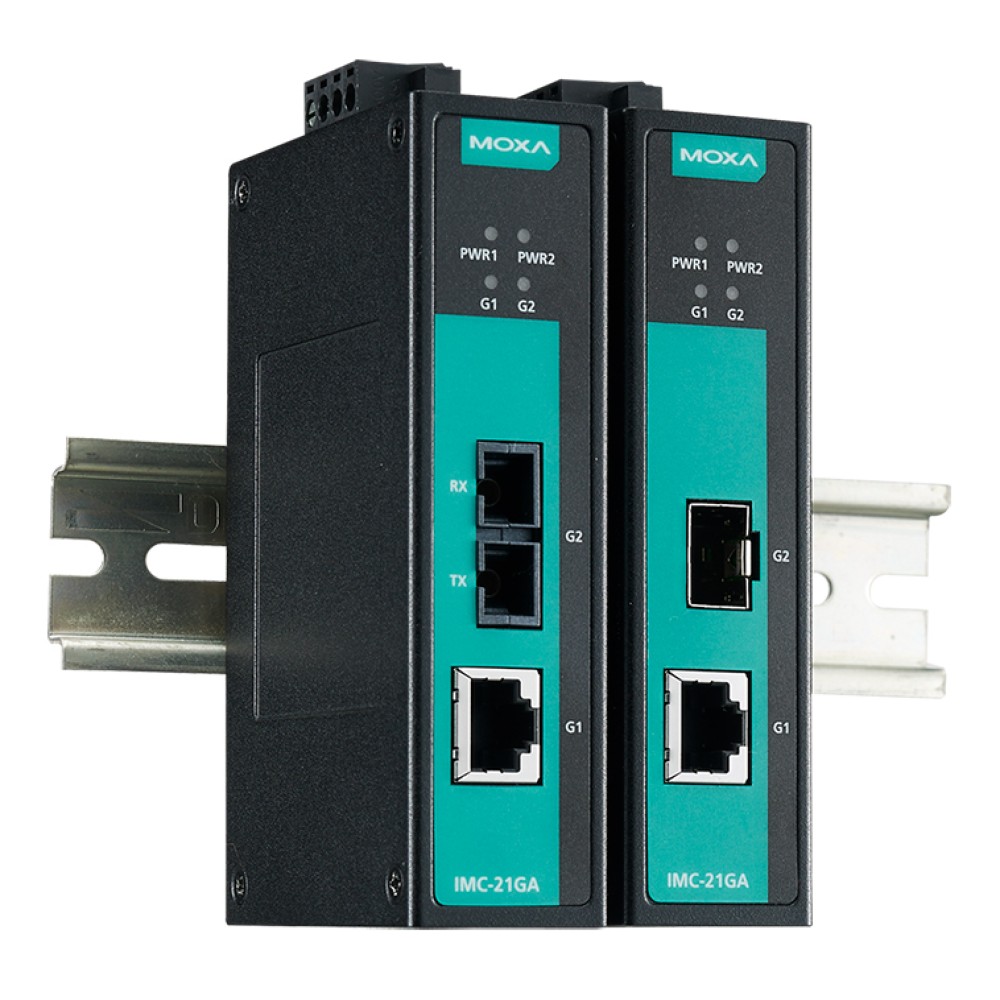

設置DINレール取付、壁面取付 (オプショナルキット)
環境
動作温度 標準モデル: -10~60℃
ワイド温度モデル: -40~75℃
保管温度-40~75℃
相対湿度5~95% (結露なきこと)
電源
入力電圧12~48 VDC (10~60 VDC)、冗長入力
消費電力250mA @ 12V
接続リムーバブルターミナルブロック
過電流保護1.5 A
逆極性保護
規格および認証
安全UL 60950-1
EMCEN 55032/24
EMICISPR 32, FCC Part 15B Class A
EMS EN 61000-4-2 (ESD): Contact: 6 kV; Air: 8 kV
EN 61000-4-3 (RS): 80 MHz to 1 GHz: 1 V/m
EN 61000-4-4 (EFT): Power: 1 kV; Signal: 1 kV
EN 61000-4-5 (Surge): Power: 1 kV; Signal: 1 kV
EN 61000-4-6 (CS): 150 kHz to 80 MHz: 3 V/m
EN 61000-4-8 (PFMF)
EN 61000-4-11
グリーン製品RoHS、CRoHS、WEEE
衝撃IEC 60068-2-27
落下IEC 60068-2-32
振動IEC 60068-2-6
平均故障間隔 (MTBF)
時間 IMC-21GA: 2,762,058 時間
IMC-21GA-LX-SC: 2,573,203 時間
IMC-21GA-SX-SC: 2,573,203 時間
規格Telcordia (Bellcore)、GB
保証
保証期間5年
詳細MOXA社 製品保証方針

サイズ (単位 = mm)

サイズ
IMC-21GA-LX-SC産業用 10/100/1000BaseT(X)-100/1000Base SCメディアコンバータ
10km
-10~60℃動作温度

オプショナルアクセサリ

DR-452445W/2A DINレール
24 VDC 電源
85~264 VAC または 120~370 VDC 入力
-10~50℃動作温度
DR-75-2475W/3.2A DINレール
24 VDC電源
85~264 VAC または 120~370 VDC 入力
-10~60℃動作温度
DR-120-24120W/5A DINレール
24 VDC電源
88~132 VAC または 176~264 VAC入力(スイッチ切換) または 248~370 VDC 入力
-10~60℃動作温度
SFP-1FEシリーズ1ポートファストイーサネットSFPモジュール
SFP-1Gシリーズ1ポートギガビットイーサネットSFPモジュール

IMC-21GAシリーズ 製品一覧

IMC-21GA 産業用ギガビットイーサネット・ツー・ファイバ メディアコンバーター
IMC-21GA-LX-SC 産業用ギガビットイーサネット・ツー・ファイバ メディアコンバーター
IMC-21GA-LX-SC-T 産業用ギガビットイーサネット・ツー・ファイバ メディアコンバーター
IMC-21GA-SX-SC 産業用ギガビットイーサネット・ツー・ファイバ メディアコンバーター
IMC-21GA-SX-SC-T 産業用ギガビットイーサネット・ツー・ファイバ メディアコンバーター
IMC-21GA-T 産業用ギガビットイーサネット・ツー・ファイバ メディアコンバーター

光ケーブルの研磨種別はなんでしょうか。

Moxa


PC研磨となります。
