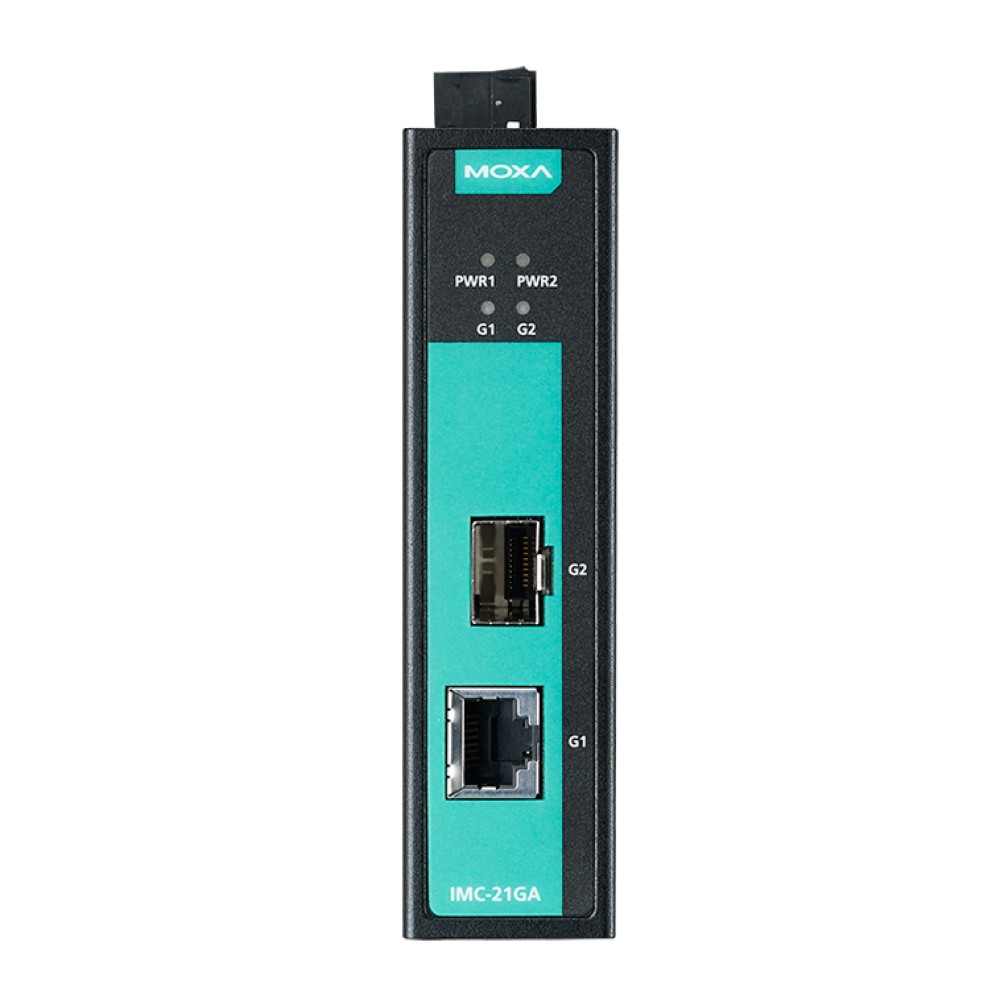

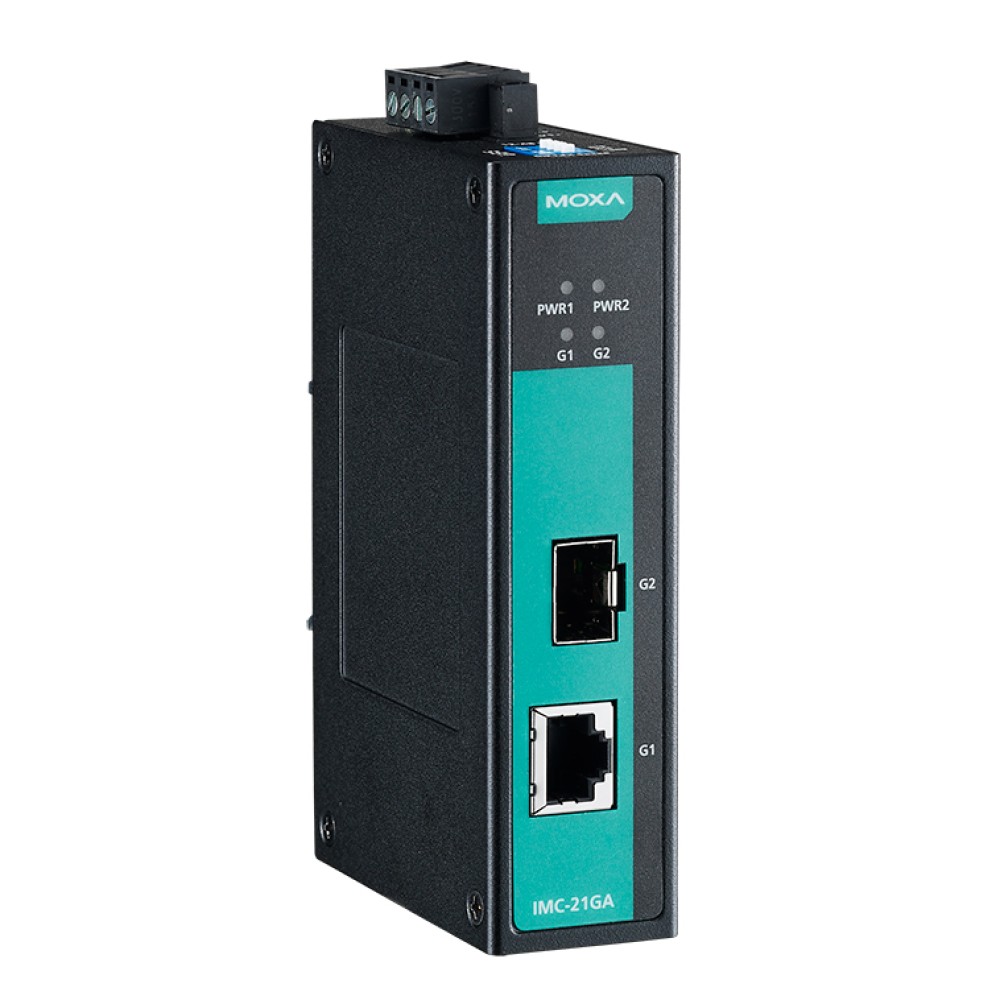

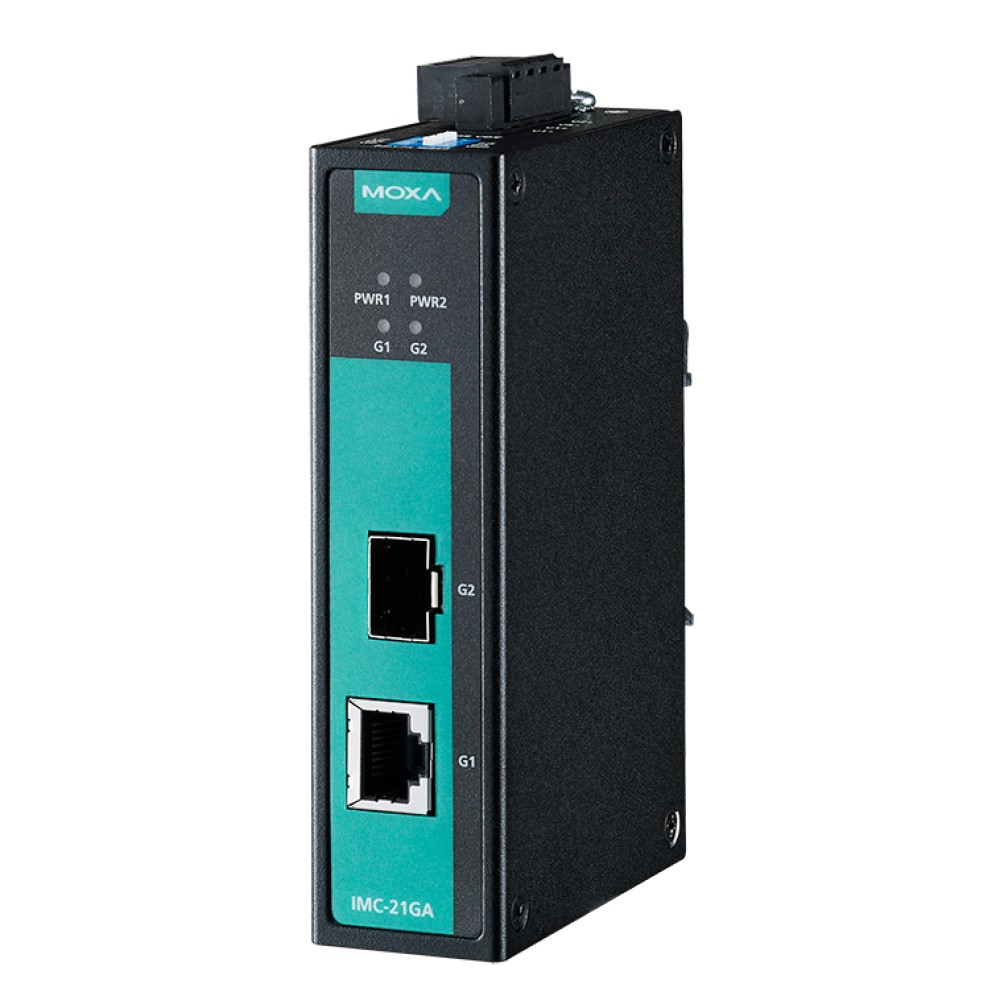

IMC-21GA-T
産業用ギガビットイーサネット・ツー・ファイバ メディアコンバーター
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 1000Base-SX/LX､SCコネクタ、またはSFPスロットサポート
- Link Fault Pass-through (LFP)
- 10K ジャンボフレームサポート
- 冗長電源入力
- -40～75℃動作温度範囲 (Tモデル)
- Energy Efficient Ethernet (IEEE 802.3az)
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
IMC-21GA 産業用ギガビットメディアコンバータは、信頼性の高い安定した10/100/1000BaseT(X)－100/1000Base-SX/LX または選択された1000Base SFPモジュールメディアコンバージョンを提供します。IMC-21GAは、消費電力を削減するIEEE802.3az、Energy Efficient Ethernet(EEE)に準拠したグリーンイーサネット技術を採用しエネルギーを削減します。また、効率の優れた伝送のパフォーマンスを強化する10Kジャンボフレームをサポートしています。さらに、損傷および損失の防止を助けるリレイ出力警告アラームを備えています。また、すべてのIMC-21GAモデルは、100％のバーンインテストの実施により高い信頼性を確保します。コンバータは、-10～60℃の標準的な動作温度範囲モデルおよび-40～75℃の拡張動作温度範囲をサポートするモデルを提供します。
| 技術 | |
| 規格 | IEEE 802.3 10BaseT IEEE 802.3u 100BaseT(X) および100BaseFX IEEE 802.3ab 1000BaseT(X) IEEE 802.3z 1000BaseX IEEE 802.3az (Energy Efficient Ethernet＝エネルギー効率イーサネット) |
|---|---|
| インターフェース | |
| RJ45ポート | 10/100/1000BaseT(X) |
| ファイバポート | 100/1000Base-SX/LX または100/1000BaseSFPスロット |
| LED表示 | PWR1、PWR2、G1 (カッパーポート10M/100M/1000M)、G2 (ファイバポート100M/1000M) |
| DIPスイッチ | ファイバスピード100M/1000M、Link Fault Pass-through、Energy Efficient Ethernet |
| オプティカルファイバ | |
| マルチモード伝送距離 (IMC-21GA-SX-SC) | 100/1000BaseSX： 0～500m、850 nm (50/125 μm、400 MHz*km) |
| シングルモード伝送距離 (IMC-21GA-LX-SC) | 100/1000BaseLX： 0～10 km、1310 nm (9/125μm、3.5 PS/(nm*km)) |
| メカニカル | |
| 筐体 | メタル、IP30保護等級 |
| サイズ | 30 × 125 × 79 mm |
| 重さ | 170 g |

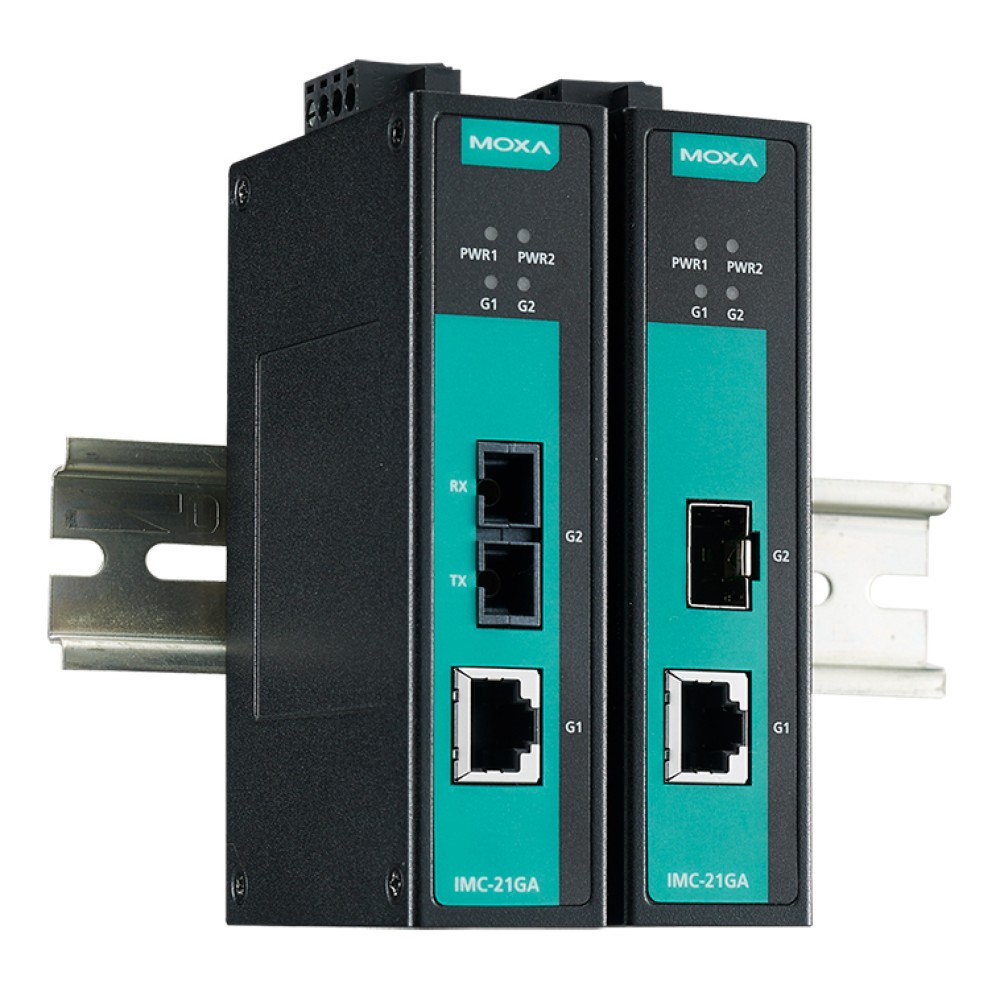

| 設置 | DINレール取付、壁面取付 (オプショナルキット) |
| 環境 | |
| 動作温度 | 標準モデル： -10～60℃ ワイド温度モデル： -40～75℃ |
| 保管温度 | -40～75℃ |
| 相対湿度 | 5～95％ (結露なきこと) |
| 電源 | |
| 入力電圧 | 12～48 VDC (10～60 VDC)、冗長入力 |
| 消費電力 | 250mA ＠ 12V |
| 接続 | リムーバブルターミナルブロック |
| 過電流保護 | 1.5 A |
| 逆極性保護 | 有 |
| 規格および認証 | |
| 安全 | UL 60950-1 |
| EMC | EN 55032/24 |
| EMI | CISPR 32, FCC Part 15B Class A |
| EMS | EN 61000-4-2 (ESD): Contact: 6 kV; Air: 8 kV EN 61000-4-3 (RS): 80 MHz to 1 GHz: 1 V/m EN 61000-4-4 (EFT): Power: 1 kV; Signal: 1 kV EN 61000-4-5 (Surge): Power: 1 kV; Signal: 1 kV EN 61000-4-6 (CS): 150 kHz to 80 MHz: 3 V/m EN 61000-4-8 (PFMF) EN 61000-4-11 |
| グリーン製品 | RoHS、CRoHS、WEEE |
| 衝撃 | IEC 60068-2-27 |
| 落下 | IEC 60068-2-32 |
| 振動 | IEC 60068-2-6 |
| 平均故障間隔 (MTBF) | |
| 時間 | IMC-21GA： 2,762,058 時間 IMC-21GA-LX-SC： 2,573,203 時間 IMC-21GA-SX-SC： 2,573,203 時間 |
| 規格 | Telcordia (Bellcore)、GB |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | MOXA社 製品保証方針 |
サイズ (単位 = mm)
| IMC-21GA-T | 産業用 10/100/1000BaseT(X)－100/1000BaseSFPメディアコンバータ -40～75℃動作温度 |
|---|
オプショナルアクセサリ
| DR-4524 | 45W/2A DINレール 24 VDC 電源 85～264 VAC または 120～370 VDC 入力 -10～50℃動作温度 |
|---|---|
| DR-75-24 | 75W/3.2A DINレール 24 VDC電源 85～264 VAC または 120～370 VDC 入力 -10～60℃動作温度 |
| DR-120-24 | 120W/5A DINレール 24 VDC電源 88～132 VAC または 176～264 VAC入力(スイッチ切換) または 248～370 VDC 入力 -10～60℃動作温度 |
| SFP-1FEシリーズ | 1ポートファストイーサネットSFPモジュール |
| SFP-1Gシリーズ | 1ポートギガビットイーサネットSFPモジュール |
IMC-21GAシリーズ 製品一覧
| IMC-21GA | 産業用ギガビットイーサネット・ツー・ファイバ メディアコンバーター |
| IMC-21GA-LX-SC | 産業用ギガビットイーサネット・ツー・ファイバ メディアコンバーター |
| IMC-21GA-LX-SC-T | 産業用ギガビットイーサネット・ツー・ファイバ メディアコンバーター |
| IMC-21GA-SX-SC | 産業用ギガビットイーサネット・ツー・ファイバ メディアコンバーター |
| IMC-21GA-SX-SC-T | 産業用ギガビットイーサネット・ツー・ファイバ メディアコンバーター |
| IMC-21GA-T | 産業用ギガビットイーサネット・ツー・ファイバ メディアコンバーター |
